BJT with common base

[Impuls]

Pokrecem ovu temu da malo teoretisemo jer nije tako cest slucaj primene ovog sklopa. Na razmisljanje me navela tema za diskretnu I/V konverziju gde se drugi tranzistor od dole koristi u ovom sklopu. Stoga sam hteo da ovde razmotrimo karakteristike ovakvog sklopa. Mislim da ce Borko da se ukljuci jer on radi na Diskretnoj i/v.Evo i par linkovahttp://www.odyseus.nildram.co.uk/RFIC_Theory_Files/CB_%20CG_Circuit.pdf http://www.ee.lamar.edu/EELABS/ELEN3108/Lab4.pdf

[Impuls]

Ovo sam pokrenuo i zbog razumevanja rada ovog kola. Navescu par cinjenica koje mi nisu jasne:

1. diode D4 i D5 i PN spoj tranzistora Q4 generisu referentni napon na ulazu. male promene ulaznog signala menjaju napon baza-emiter Q4 a time i provodnost datog tranzistora, sto utice na kolektoski napon a time i na izlazni signal. Znaci tranzistor se ponasa kao otpornik gde mu se naponom na emiteru menja otpornost a time i napon na njemu.

Pitanje je kako postaviti radnu tacku Q4 odnosno struju kroz njega da bi imao simetricno pojacanje ulaznog signala za pozitivnu i negativnu poluperiodu, odnosno kako podesiti ceo sklop?

[Zen Mod]

mirna struja treba da bude dovoljno veca od pretpostavljene amplitude ulazne struje , te se izbegava zakocenje tranzistora .samim time ces dobiti manje vise simetrican kliping u slucaju visestruko povecane amplitude ulazne strujegledaj na to kao na modulaciju strujnog izvora , ili jos bolje - upumpavanje/ispumpavanje struje u/iz strujni/og string/a

[Impuls]

Pretpostavljam da bi dovodjenje naponskog izvora na ulaz ovakvog kola vec pri maloj amplitudi zakucalo sklop? o kojem redu velicine struje dac-a se radi jer taj deo struje upravlja sa celim sklopom?

[Zen Mod]

imas semu od Yvette i od onoga za Shanling ( CeeVee Shanling thread na big DiyA) -- pogledaj odnos struja

[Sync]

A kad ce ovo? http://www.diyaudio.com/forums/showthread.php?t=130568&page=21

[Zen Mod]

A kad ce ovo? http://www.diyaudio.com/forums/showthread.php?t=130568&page=21

to je napravljeno i radi , procitao si tamo kako ga Cee opisujeako nabavim gerbere ( CeeVee radi pcbs u nekom cudnom programu ) dobices ih

[Sync]

Zahvaljujem...eto taman to da naradimo.

[Beli]

ako nabavim gerbere ... dobices ih

Otvaraš cvećaru ? ... TNT ? ... a el mož za mene da nabaviš orhideje, ne volem gerbere ?

[Fukushima]

Pretpostavljam da bi dovodjenje naponskog izvora na ulaz ovakvog kola vec pri maloj amplitudi zakucalo sklop? o kojem redu velicine struje dac-a se radi jer taj deo struje upravlja sa celim sklopom?

Ako sam ja dobro razumeo tematiku, u slucaju TDA1541, navedeni dac u mirnom stanju vuce 2mA. U zavisnosti od izlaznog signala struja kroz DAC se menja od tih 2mA do 0mA za negativnu i od 2mA do 4mA za pozitivnu poluperiodu tj. imamo hod od 4mA peak - to -peak. Znaci da se DAC ponasa kao promenljivi strujni izvor. E sada u slucaju tvoje seme Ako recimo ccs Q5 ima mirnu struju 2mA i DAC vuce 2mA (u mirnom stanju -bez signala), u tom slucaju bi ccs sa Q1 trebalo podesiti da vuce 4mA ne bi li kolo doslo u neko simetricno stanje, tj da tacka out1 bude na pola potencijala napona napajanja. Tako ja shvatam princip rada strujnog DAC-a. Naravno bilo bi bolje da struje kroz navedene ccs-ove budu (proporcialno) vece ne bi li sklop imao veci "headroom". Ako sam nesto pogresno shvatio neka me neko ispravi (posto nisam neki strucnjak i tematikom se bavim tek par nedelja).PoZdrav.Borko.

[Impuls]

Tako ispada. Dovodjenjem i odvodjenjem struje menja se ukupna struja te grane a time i izlazni napon. Sem toga treba podesiti da napon na ulazu I/V bude kako zahteva DAC na koji se prikljucuje

[Sipi]

...Sem toga treba podesiti da napon na ulazu I/V bude kako zahteva DAC na koji se prikljucuje

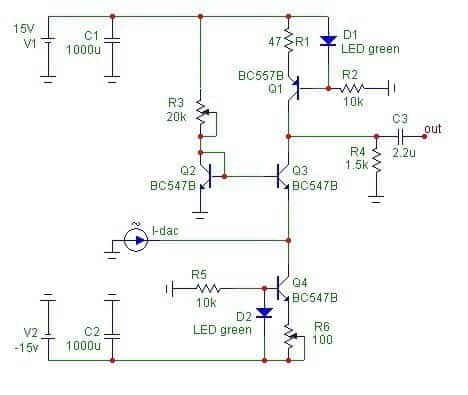

U slucaju tda1541a to je 0V - ne nekoliko mV, ne nista, samo 0,0000 V, iako u datasheet-u pise da je +/-25mv OK pa to neki koriste za malu pasivnu konverziju na 10-20R pa onda dodje trioda sa gain-om od 40 i vise dB itd. Dakle, nema mrdanja od 0V inace ode mas' u propas' (pocne da zvuci kao Ei HSR kad ima los dan). Nije uopste tolerantan kao 1543 ili 1545 koji dozvoljavaju punu pasivnu konverziju odmah na DAC Iout.Prema tome, sa tda1541a nece raditi ni sema iz posta#1, ni ona koja se pominje u postu#6 jer im je obema ulaz na oko 2V.Konceptualno su obe OK samo bi ih trebalo prepraviti na dvostruko napajanje, u najprostijoj a funkcionalnoj varijanti ovako:ovako:

[Zen Mod]

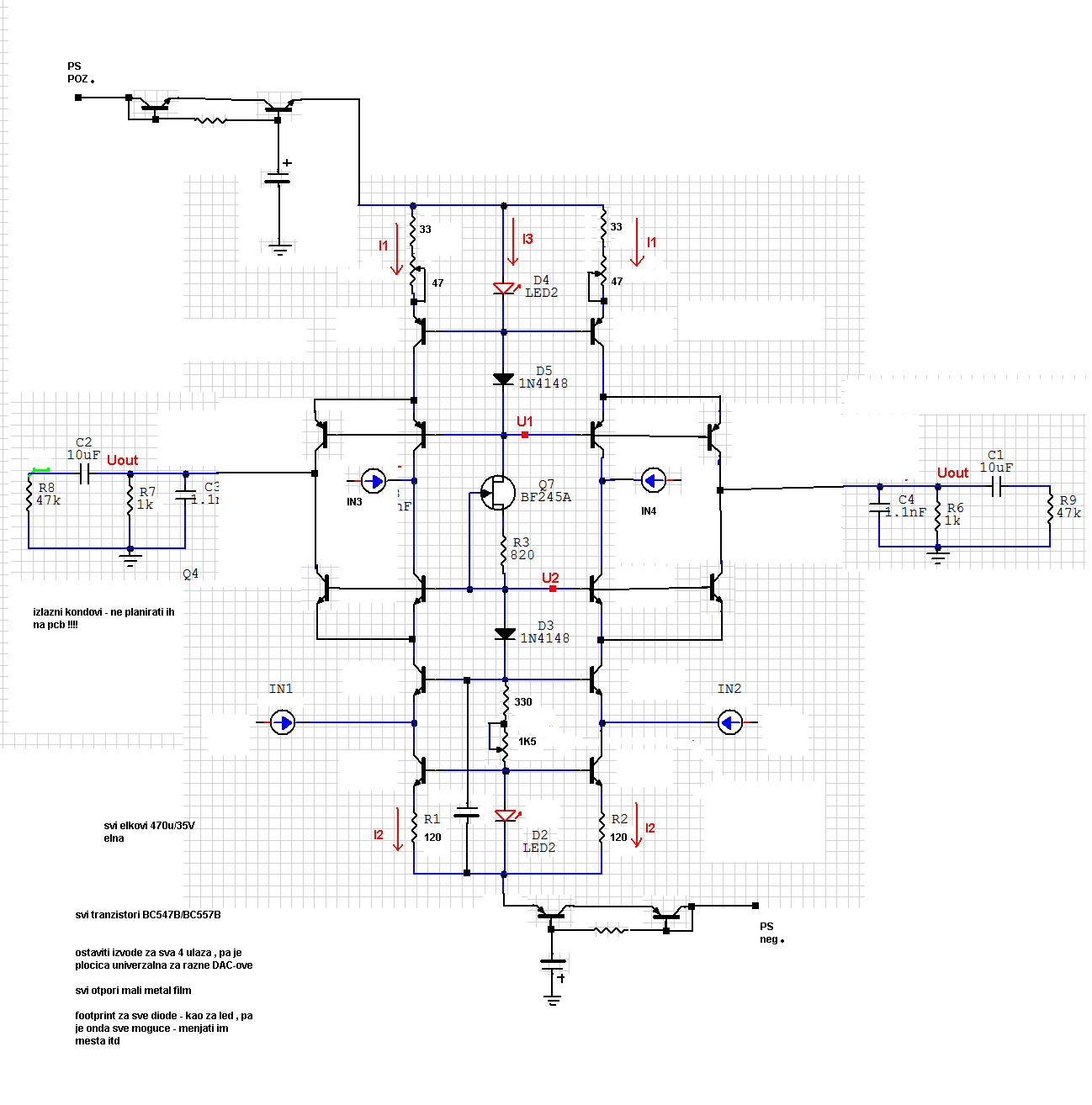

ne vidim sliku - nesto si zaboravan ......... :cheers:napravljen je prototip Yvette - Impuls ga sklopio , a treba da stigne do mene ovih dana napajanje ili jednostrano (ne koristi se donji cap multi) ili dvostrano ulaz 1 ili ulaz 2 , zavisno od tipa DAC-aneke vrednosti otpora su stvarno nabacane , ali princip je tajovako kak o je nacrtan - ili balans mod ili stereobtw - vidim da si postovao Jocko semu

[Impuls]

Sutra cu da probam Ivette na AD1862. Napati me ovaj Denon 2560. Nikako da mu izbijem nerealne basove i krupno-zrnaste nerazumljive visoke. Probao sa raznim op i kondovima ali nista. Ostalo mi je jos da razdvojim napajanje analogne i digitalne strane DAC-ova, da probam I/V i famozne conductive polimer oko DAC-a. Ima li neko neku ideju. inace cd mi nije dosao zbog modifikacije vec drugog problema ali kad sam mu cuo jad od zvuka ne mogu da ga vratim coveku.

[Impuls]

Denon prosvirao. Debeli inzenjerski promasaj. Prava sramota za firmu kao sto je Denon. jos kad sam prosle nedelje video zice unutar izlaza POA2800, da su malo tanje bile bi kao sa kineskih novogodisnjih lampica. Moja preporuka je zaobici ovu firmu u sirokom luku ako nemate iskustvo u modifikacijama.

[Sipi]

...btw - vidim da si postovao Jocko semu

Jeste, to je najjednostavniji primer, mada je i sema R.Broertjes-a koju si ti postovao sasvim OK.Problem je samo u tome sto obe zajedno sviraju losije od valjano namestenog OpAmp-a kao I/V konvertora - bar kad je TDA 1541A u pitanju.
