Sipi, smem li ja da pitam Steina?

Otkud ja znam - pitaj Stein-a dal' smes da ga pitas...

[dobrivoje]

Ја бих да искористим ову тему да и ја поставим питање.Негде сам скинуо Сипијеву плочицу за F5, а немам појма где то беше. Буни ме што на њој нема Q5 и Q6 (ZTX550 и ZTX450). Прочитао сам објашњење, нисам га запамтио, а не могу да се сетим ни одакле сам скинуо слике.Зато, док ме још служи остатак мозга који није изветрио, .

[Sipi]

Dobrivoje, to je varijanta bez zastite koja ogranicava struju kroz izlazne MOSFETove.

[dobrivoje]

Dobrivoje, to je varijanta bez zastite koja ogranicava struju kroz izlazne MOSFETove.

[tadijasid]

Ja sam vec krenuo sa planiranjem pcb-a, skoro i zavrsio pa bi vec sutra mogao snimiti plocicu i poruciti delove. Jedino je problem za pot kvalitetniji, ja imam 100k alps moto pot koji mi sad stoji na f5 a to u ovom slucaju nebi moglo.

[stein]

Posle višemesečne borbe sa svim i svačim izmešanim po kesama i kesonima, isplivao je i Sipijev preamp. Pretpostavljam da je svima jasno da je reč o komadiću krmenadle bez kostiju, dakle, kome treba, neka se razmišlja o dve varijante, jedna je da ga tura u kutiju sa F5 i odatle crpi napajanje, ili da smišlja zasebno napajanje, kutiju, 200 evra u pratećim delovima (masivni konektori, srebreni kablovi, mooda od labooda...):buehehe:Dakle, tu ga je...

[Sipi]

Ja sam vec krenuo sa planiranjem pcb-a, skoro i zavrsio pa bi vec sutra mogao snimiti plocicu i poruciti delove. Jedino je problem za pot kvalitetniji, ja imam 100k alps moto pot koji mi sad stoji na f5 a to u ovom slucaju nebi moglo.

Ne bi moglo, 100k je previse, 10-20k je OK.BTW, ako ti izvor ne pusta DC ne treba ti ni C5.

[stein]

Ja sam vec krenuo sa planiranjem pcb-a, skoro i zavrsio pa bi vec sutra mogao snimiti plocicu i poruciti delove. Jedino je problem za pot kvalitetniji, ja imam 100k alps moto pot koji mi sad stoji na f5 a to u ovom slucaju nebi moglo.

Stavljanjem preampa pred F5, premeštaš pot ispred preampa, iza preampa ti ne treba.

[tadijasid]

Ne bi moglo, 100k je previse, 10-20k je OK.BTW, ako ti izvor ne pusta DC ne treba ti ni C5.

Nisam ga ni stavio.

[tadijasid]

Stavljanjem preampa pred F5, premeštaš pot ispred preampa, iza preampa ti ne treba.

To znam samo da nabavim pot, a za pocetak ga mogu probati i sa kompa bez pota.

[tadijasid]

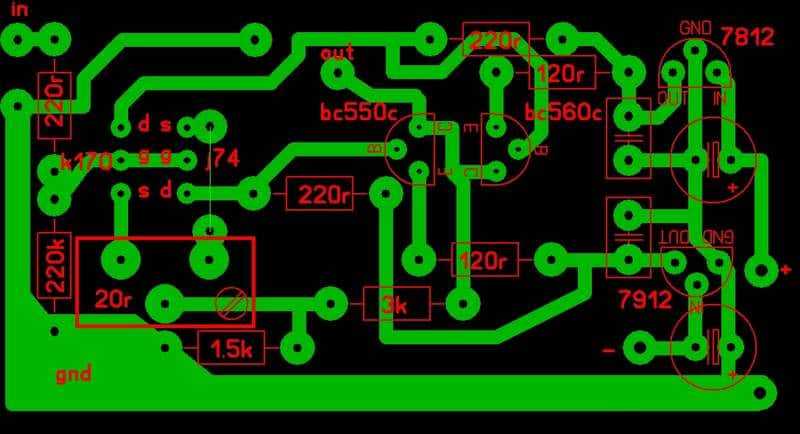

Evo i plocice, nadam se da nisam napravio neki kurslus. I jel su dovoljni stabilizatori oni mali u to92 kucistu 100mA?

[Sipi]

Dovoljni su malecki stabilizatori - proveri pinout, nije isti kao kod velikih.

[tadijasid]

Dovoljni su malecki stabilizatori - proveri pinout, nije isti kao kod velikih.

Pa ja sam to planirao u layout 5.0 koji i nije bas nesto (nema fetova u elementima) nadam se da se njihov pinout poklapa sa elementinim stabilizatorima.

[Sipi]

SprintLayout je izvanredan software i nemoj da ga kudis jer ga nisi ni platio - da jesi, dobio bi i puno bogatiju biblioteku elemenata ;)Pinout ces naci u datasheet-u, a element je lako prilagoditi u SprintLayout-u: selektujes element, kliknes desnim dugmetom na Split group, podesis/ispremestas sta treba, selektujes sve primitives ponovo i kliknes na Build group i eto...

[tadijasid]

Da nisam ga platio, a poklonu se ne gleda u zube Necu jos nista snimati dok ne stignu delovi pa da vidim po datasheet-u rasporede.Jel trebaju biti termicki spregnuti bc tranzistori kao i fetovi?

[Sipi]

Naravno, kroz njih tece jednaka struja, a posto Ic zavisi od Vbe, a Vbe zavisi od temperature PN spoja....

[zika]

Posle višemesečne borbe sa svim i svačim izmešanim po kesama i kesonima, isplivao je i Sipijev preamp. Pretpostavljam da je svima jasno da je reč o komadiću krmenadle bez kostiju, dakle, kome treba, neka se razmišlja o dve varijante, jedna je da ga tura u kutiju sa F5 i odatle crpi napajanje, ili da smišlja zasebno napajanje, kutiju, 200 evra u pratećim delovima (masivni konektori, srebreni kablovi, mooda od labooda...):buehehe:Dakle, tu ga je...

A je l' može za F3? ... Mada, u nekim rasporedima, kao što sam i pis'o u jednom (mom) thread-u http://www.diyaudio.rs/topic/2819-transformer-for-passive-amp , treba mi za oba (i 3 i 5)... Dobro, imam jednu ponudu, al' pitam. Ko pita ne skita...

[krvimozak]

A je l' može za F3? ... Mada, u nekim rasporedima, kao što sam i pis'o u jednom (mom) thread-u http://www.diyaudio.rs/topic/2819-transformer-for-passive-amp , treba mi za oba (i 3 i 5)... Dobro, imam jednu ponudu, al' pitam. Ko pita ne skita...

Cekaj bre Ziko, ja sam prvi pitao....

[zika]

Cekaj bre Ziko, ja sam prvi pitao....

Znam. http://www.diyaudio.rs/topic/2840-f5/page__view__findpost__p__58279Nisam se ja gurao. Ja sam pitao o upotrebljivosti, DnD je moj izvor... Ovaj njegov uradak, kao što je jasno, je, već, bezecovan...

[misa]

Da li je neko pravio F5 ali sa izlaznim tranzistorima 2SK1530 i 2SJ201?Pozdrav Misa

[Sipi]

Da li je neko pravio F5 ali sa izlaznim tranzistorima 2SK1530 i 2SJ201?Pozdrav Misa

Pravio je EUVL sa diyaudio.com (vidi temu F5 u Pass Labs).

[tadijasid]

Jel moze za probu da se stavi 2sj103 umesto 2sj74?
