pomoc oko prvog pojacala u zivotu


lakins

Preporučeni Komentari

Kao vlasnik jednog primerka, doduše sa cevnim bufferom, mogu da bez ustezanja kažem da taj "famozni" Gainclone bolje svira od svih komercijalnih ampova u klasi cene, a bogami, nadsvirava i mnoge uređaje koji koštaju više. Budimo realni, i samo primera zarad, stavimo na vagu Technicsov visoko kotiran snagaš SE-A800S i odmerimo ga sa GC-om, onda kao što reče, pošteno urađen GC bolje svira. U već spomenutom Tehniksu nije nikakava sila od SS tehnike nego ovo:

Postavljena slika

Dakle integralci...

Nije za usporedbu sa Passovim pojačalima, Krellom ili Hiragom, ali to i nije tema. Obzirom na činjenicu da sav sitan materijal ne košta više nego 15-ak evra + napajanje, a svako može da ga sastavi i bez pločice, na paru hladnjaka za procesor, onda je to vredno pažnje. Poenta je da zvučno ne deluje kao pojačalce od 15 evra...

Koji si cevni bafer radio?
Link to comment
Podeli na ovim sajtovima

  • Odgovora 93
  • Kreirano pre
  • Zadnji odgovor pre

Aktivni članovi u ovoj temi

Aktivni članovi u ovoj temi

Postovane slike

Koji si cevni bafer radio?

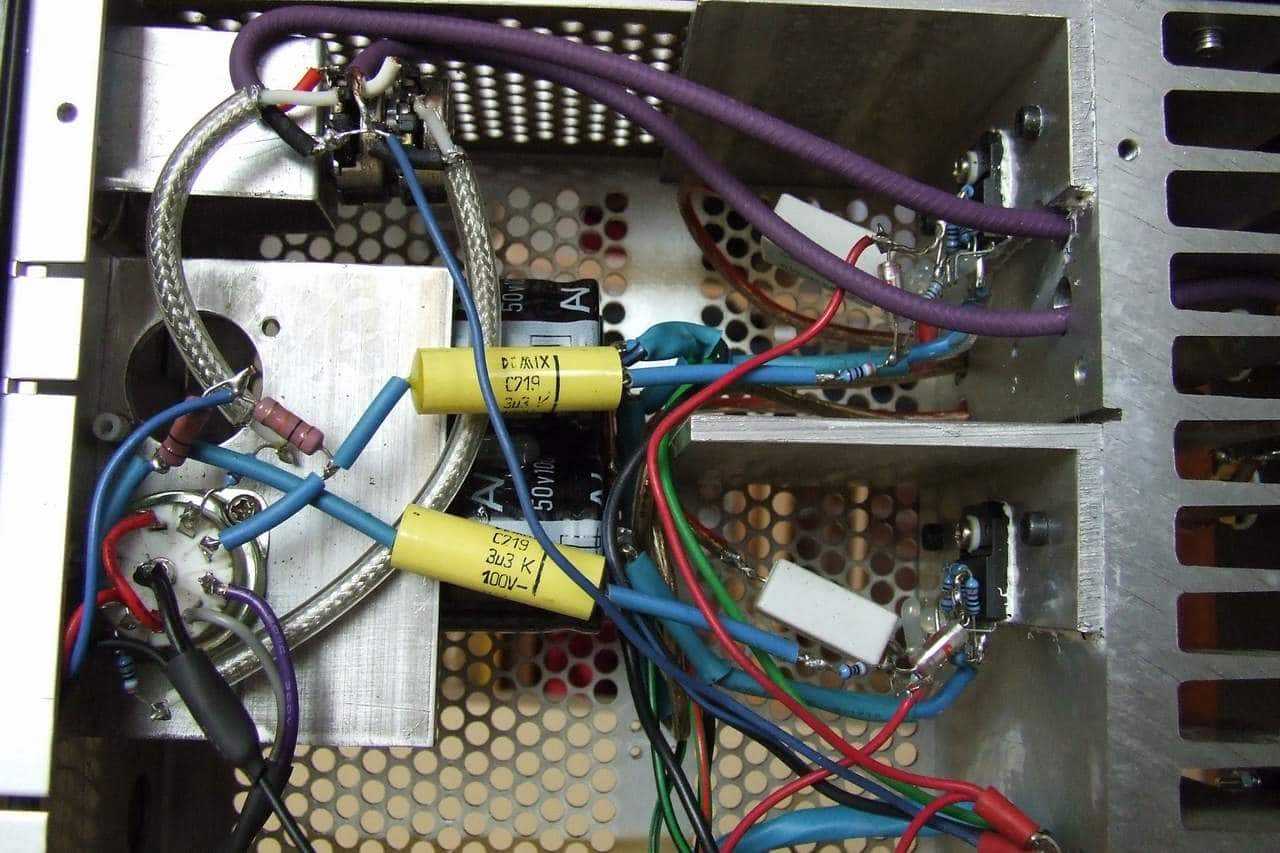

Katodno sledilo sa ECC88, napajanje +/-35V, bazirano na JLTI, sa blagim izmenama, prvenstveno vrednost katodnog otpornika da se dobije dovoljan negativni prednapon rešetke.post-13-0-64046800-1289460370_thumb.jpg
Link to comment
Podeli na ovim sajtovima

Katodno sledilo sa ECC88, napajanje +/-35V, bazirano na JLTI, sa blagim izmenama, prvenstveno vrednost katodnog otpornika da se dobije dovoljan negativni prednapon rešetke.post-13-0-64046800-1289460370_thumb.jpg

I kakvi su utisci?Ja sam sklopio http://www.moxtone.com/Tube_buffer.htm sa E88CC Simens.Takodje ima i jedan modifikovani JLTI GC http://www.moxtone.com/Tube-buffered%20Gainclone.htmSajt http://www.moxtone.com je odličan i vredi ga pogledati.Kako si izveo stabilizaciju anodnog napona?Da li je grejajne stablisano ili je jednosmerno?Kod mene se čuje veoma slab brum kad približim uvo membrani. Imam utisak da ovaj bafer malo guši niske učestanosti.Inače, ukupno GC "lepše" zvuči sa baferom. Pozdrav svima
Link to comment
Podeli na ovim sajtovima

napravio sam po toj semi pojacalo, sve 2 puta provereno i nistaza razliku proslog ovo nedaje znakove zivota znaci nista, dobija signal, napon, kad se spoji zvucnik nistaunimer pokazuje nekih 10v na izlazu ali mislim da je unimer poludeo posto zvucnik nereguje ama bas nistaako vam znaci nesto stavicu fotkeal mi je sad glavno da ustanovim da li sam chip radi uopste posto polako pocinjem da sumnjam u teoriju fake chipovae da i zaboravih da kazem odma dajte sve predloge posto sam nacelno dogovaro da sutra idem da probam neke zvucnike ali ako nemam pojacalo onda nista od toga tako da sutra (nedelja) do jedno 2 popodne ako moze da radi bilo bi lepoHvala

Link to comment
Podeli na ovim sajtovima

Laki, ili su ti chipovi neispravni, ili si zabrljao u povezivanju - trece nema, po toj semi je cetvorocifren broj ljudi uspesno napravilo svoje ampove. Proveri jos jednom u datasheet-u s koje strane se broje pinovi, da li je bash, bash sve tacno kao na semi (pinovi 1 i 5 - oba idu na +U, a pin 7 na masu, masa je srednja tecka od koje meris +U i -U, itd...)

Link to comment
Podeli na ovim sajtovima

merio sam neizmenican izmedju gnd i izlaza i to 10 pokaze kad se stavi samo jedna pipalica na izlaz a 0 kad se stave obe kako trebagledo sam i jednosmerni (za svaki slucaj) tu je cista 0e sad sam otkrio slucajno da zvucnik (koji svira kad se poveze direktno na signal znaci gnd i ulaz isto svira kao i kad se poveze na ulaz i izlaz kao da je gnd i izlaz isto posto na smoj plocici provereno nepostoji kratak spoje ta dva voda onda predpostavljam da je u pitanju u samom chipu, zar ne?

Link to comment
Podeli na ovim sajtovima

Laki sine, to sto si napisao nema ni glavu ni rep - ti znas sta si mislio kad si pisao, a mi znamo samo to sto si napisao, ne sta si mislio...Koncentrisi se malo, pisi u kratkim, jasnim recenicama, bez umetnutih pretpostavki, samo navedi po redu, tacno i kratko, pojedinacne cinjenice koje si ustanovio.

Link to comment
Podeli na ovim sajtovima

chip je 100%kad se spoji ulaz direkt na pin 10 (ulaz) jedva se cuje ocajan zvuk pun sustanja i puckanja i koji je 3 puta tisi nego zvucnik direkt na signal sto ce biti da je chip u pitanjujedina opcija koju vidim da nesto nije ko po semi je kond izmedju pinova 9 i 10 koji 330p umesto 300p posto niko nije imao 300 ali neverujem da zbog toga neradi

Link to comment
Podeli na ovim sajtovima

Laki sine, to sto si napisao nema ni glavu ni rep - ti znas sta si mislio kad si pisao, a mi znamo samo to sto si napisao, ne sta si mislio...Koncentrisi se malo, pisi u kratkim, jasnim recenicama, bez umetnutih pretpostavki, samo navedi po redu, tacno i kratko, pojedinacne cinjenice koje si ustanovio.

ovo sto verovatno nisi razumeo je sledece zvucnik kad se spoji na ulaz i gnd (znaco kao da si signal odveo direkt u zvucnik bez pojacala i bilo cega) svira isto kao i kad se spoji ulaz i i izlaz
Link to comment
Podeli na ovim sajtovima

ovo sto verovatno nisi razumeo je sledece zvucnik kad se spoji na ulaz i gnd (znaco kao da si signal odveo direkt u zvucnik bez pojacala i bilo cega) svira isto kao i kad se spoji ulaz i i izlaz

Мислиш излаз и GND.Сувише конфузни описи за разумети.
Link to comment
Podeli na ovim sajtovima

ovo drugo pominjem zato sto bi to znacilo da ako je ulaz+gnd=ulaz+izlaz onda je izlaz=gnd i posto to nije na samoj plocici spojeno znaci da u cipu spaja ta 2 sto znaci da je cip neispravan

То можеш да тврдиш једино ако физички одспојиш чип и нема сигнала код спојеног звучника на улаз и излаз.Мада можда ти још нешто на плочици није у реду.
Link to comment
Podeli na ovim sajtovima

imam nikon d200 :respect: al je provereno integralac posto kad se stavi unimer izmedju +v i izlaza pise 35v, -v i izlaz -35v, gnd i izlaz 0vznaci definitivno je probio gnd na izlazna samoj plocici provereno nije cak sam probao i sve komponente koje spajaju izlaz i gnd da otkacim da nije u njima slucajno i opet istoznaci u chipu jeal evo fotke ako nesto vidite sto ja nevidim http://img340.imageshack.us/gal.php?g=drb4517pojacalo2.jpg

Link to comment
Podeli na ovim sajtovima

Laki - ajd' ne pokusavaj da shvatis bas odmah kako to radignd i treba da "probija" na izlaz , jerbo bi ti zvucnik jako lepo prodimio da to nije slucajzapamti da je drugi kraj zvucnika bas na gnd .da si dao sike odmah ne bi se naganjao 80++ postovato je samo chip amp ........ ajd sad stavi i tacnu semu na osnovu koje si radio , pa neko mozda i uporedi sliku br4 sa semom

Link to comment
Podeli na ovim sajtovima

semu imas na strani 3 ovde stavio je sipi radjeno po tome nepromenjenonapisao sam na prosloj strani da on ipak malo svira ali jedva i to tek kad se signal spoji direkt na pin 10 bez ovih kondenzatora i otpornika na ulazu sto znaci da chip nepojacava signal
