pomoc oko prvog pojacala u zivotu

[lakins]

e pa tu je problemta sema za stabilizaciju sto je data koristi IC koje nepostoji u srbiji pa ako neko moze da mi kaze na koji nacin da odradim stabilizaijuznam da moram da pravim neko kolo sam ali nemogu da nadjem odgovarajucu semu pa ako neko ima nek mi posalje link ,hvala znaci treba 30v da bude oko 8A (bar tako pise)

[Sipi]

Nije problem stabilizacija, radice to i bez stabilizacije.Nije problem ni za LT1083 - imam ih 10-ak al' su malo skupi (oko 20-ak EUR/komad) i sasvim mozes bez njih. Mislio sam na semu pojacavaca i povezivanje (proveri sve opet).Ustanovi koji od dva chip-a pravi taj offset od 8V koji pominjes (testiraj ih pojedinacno - razdvoj i izlaze i ulaze chipova i meri DC napone na izlazima i ulazima oba chipa u svakom kanalu) pa kreni odatle.

[lakins]

otkacio sam chipove i doso do zanimljivih zakljucaka,jedan daje 35v znaci napajanje samo prodje kroz njegaa drugi ima oko 0,5v posto je ovde input bio kratko spojen (tako su mi rekli da se pravilno meri) da li su oba ili samo ovaj sa 35v riknuli posto su mi rekli da nebi smelo da bude vise od par mV

[Sipi]

Taj sto ima 35V na izlazu je verovatno u problemu (ako je povezan ispravno i po semi) - zameni ga i vidi da li se novi chip ponasa korektno. Taj sto ima 0.5V na izlazu mozda prenosi DC sa ulaza koji deli sa potencijalno neispravnim chipom.

[lakins]

ok javim rezultat

[lakins]

ok situacija je sledece:zamenuo sam ga i kad ima signal radi, ali malo zuji kad se utisa dok kad je pojacan se to necuje e sad to je dobra vestlose je da ako se iskljuci mp4 on opet pocinje da pulsira i to sa verovatno opet nekih 35v ili sl. sto mi nikako nije jasno zasto kad ima signal radi a kad nema pravi problemisto i kad radi oko minut,2 ugreje se i onda isto pocinje da pulsirajel ima neko ideju posto ja nekontam u cemu je fazoninace otisla su mi vec 4 zvucnika spalio ih je tako da sam spao na 15omski zvucnik iz prababinog radija od 60 godina ko mi neveruje stavicu fotku i moram priznati da lepo radi na tomepa dok neresim problem nebi vise zvucnika da unistavam

[stein]

Ne zna se koliko sam ja spalio zvučnika zbog pojačala u most, nekada to beše TDA2005 i TDA2020... Otad bežim od svega što liči na dva pojačala vezana u most a ima čipove...Ne želim da obeshrabrujem, ali bih ponovio da bi trebalo probati sagraditi pojačalo sa jednim čipom, pa onda još jedno, i onda se ima stereo amp. Ako oba prorade bez paljenja, oscilovanja i neželjenih marifetluka, to će biti dobar znak :)Sipi je već rekao da je problem ako dva pojačala koja su vezana u most odstupaju čak i za male vrednosti. Bilo kakav disbalans i most pada...

[zerowaf]

sam spao na 15omski zvucnik iz prababinog radija od 60 godina

U vezi pojačala ti ne mogu pomoći. I sam čitam što ti ljudi odgovaraju, međutim, taj 60 godina stari zvučnik stvarno nemoj spaliti! Ima ovdje ljudi koji muku muče da pronađu takve primjerke! A 15 Ohma, ako nađe par, možda usreći neki OTL. Zar ne, Banat?

[lakins]

Ne zna se koliko sam ja spalio zvučnika zbog pojačala u most, nekada to beše TDA2005 i TDA2020... Otad bežim od svega što liči na dva pojačala vezana u most a ima čipove...Ne želim da obeshrabrujem, ali bih ponovio da bi trebalo probati sagraditi pojačalo sa jednim čipom, pa onda još jedno, i onda se ima stereo amp. Ako oba prorade bez paljenja, oscilovanja i neželjenih marifetluka, to će biti dobar znak :)Sipi je već rekao da je problem ako dva pojačala koja su vezana u most odstupaju čak i za male vrednosti. Bilo kakav disbalans i most pada...

ako mi neko smisli kako da iskoristim ove delove (kondenzatori, i oni otpornici od 0,5 ohma) moze posto sam to dovlacio iz engleske, zezo se da nadjem ko ima firmu posto uvoznik radi samo preko ziro racuna i na kraju da bacim to necumada sam siguran da postoji nacin da ovo proradi posto su bas iz tog razloga uparivanja kupljene te extra komponente

[Sipi]

Steine, nije u pitanju most, ovo su dva monolitna pojacavaca u paralelnoj vezi.Lakins, tebi je dakle bez signala manje-vise sve OK, a kad ukljucis taj "mp4" (pretpostavljam da je u pitanju neka od dzepnih igracaka namenjenih reprodukciji na slusalicama) nastaju problemi.Premeri izlaz iz te spravice - da li ona ima jednosmerni napon na izlazu ?

[lakins]

U vezi pojačala ti ne mogu pomoći. I sam čitam što ti ljudi odgovaraju, međutim, taj 60 godina stari zvučnik stvarno nemoj spaliti! Ima ovdje ljudi koji muku muče da pronađu takve primjerke! A 15 Ohma, ako nađe par, možda usreći neki OTL. Zar ne, Banat?

sto se tice zvucnika necu ga spaliti,bar se trudima ako neko zaintresovan delovi iz tog radija meni netrebaju a tu ima 5-6 ako ne i vise lampi i svega pa nek se javi mogu mu reci sta tacno ima unutra pa moze to i da dobije

[lakins]

Steine, nije u pitanju most, ovo su dva monolitna pojacavaca u paralelnoj vezi.Lakins, tebi je dakle bez signala manje-vise sve OK, a kad ukljucis taj "mp4" (pretpostavljam da je u pitanju neka od dzepnih igracaka namenjenih reprodukciji na slusalicama) nastaju problemi.Premeri izlaz iz te spravice - da li ona ima jednosmerni napon na izlazu ?

ne meni je problem kad nema signal onda on pocne da przi zvucnik i da pumpa po 35 u njegakad dobije signal radi, zatim se posle minut 2 taj ntegralac koji je menjan (umesto onog sto je davo 35v) pregreje i isto pocinje da pumpa

[kan042]

Lakins, tebi je dakle bez signala manje-vise sve OK, a kad ukljucis taj "mp4" (pretpostavljam da je u pitanju neka od dzepnih igracaka namenjenih reprodukciji na slusalicama) nastaju problemi.Premeri izlaz iz te spravice - da li ona ima jednosmerni napon na izlazu ?

Ja sam shvatio da je obrnuti slučaj. Nema slike pcb-a a moglo bi tu da bude problem. Možda je najbolje naći provjereni dizajn (jednostrani) za to pojačalo i napraviti nove pločice.

[lakins]

plocice i jesu jednostrane posto mi je to mnogo lakse a i drugacije su komponente pa nemogu ove njegove plocice da koristimaj okacim sutra fotke svegaodma da kazem nije bas lepo

[Sipi]

Layout pcb-a ne bi trebao da bude narocito problematican ukoliko su veze tacno izvedene. Videcemo kad postavis slike.Posto kazes da se greje i pravi problem sa otvorenim ulazom to je jos jedan znak koji upucuje na oscilacije - ne bi bilo lose da pozajmis negde osciloskop i pogledas sta se desava.

[kan042]

plocice i jesu jednostrane posto mi je to mnogo lakse a i drugacije su komponente pa nemogu ove njegove plocice da koristimaj okacim sutra fotke svegaodma da kazem nije bas lepo

Ma bitno je samo da li su ispravne pa i ako jesu da se zna da nije tu problem i da ga treba tražiti na drugom mjestu. Kako si radio pločice, ručno ili u nekom programu?

[lakins]

Layout pcb-a ne bi trebao da bude narocito problematican ukoliko su veze tacno izvedene. Videcemo kad postavis slike.Posto kazes da se greje i pravi problem sa otvorenim ulazom to je jos jedan znak koji upucuje na oscilacije - ne bi bilo lose da pozajmis negde osciloskop i pogledas sta se desava.

a u tom slucaju sta pravi oscilacije? i ako uspem osciloskop da nadjem gde ga vezem i sta bi trebalo da pokazuje ?imajte razumevanja posto ovu spravu u zivotu nisam koristio pa neznam, znam sta radi ali dalje od toga nemeni jako lici da problem prave ti kondenzatori od 10 000 uf na napajanju posto mi to pumpanje zvucnika jako lici na puni se kond, isprazni okine zvucnik,puni se , isprazni okine zvucnik,...al mozda gresim neznamplocice su ok, veze sam jedno 100 puta proverio posto sam te plocice vec jedno 5-6 puta pokusavo raznim metodama da odradim pa sam svaki put po 10 puta gledo jel sve dobroradjene su u expres pcb-u (besplatan mali program extra jednostavan za upotrebu) i izradjivane tehnikom tako da se plocica isecena katerom na pc samolepivoj foli zalepi na bakar, potopi u kiselinu i to je to

[lakins]

sad nesto razmiljam posto izgleda da mi radi samo jedan ntegralac , onaj sto sam menjo da li bi ovo radilo da se odradi sa jednim integralcem znaci da ostane ista sema samo ima jedan integralac? a ako ne sta bi moralo da se menja

[stein]

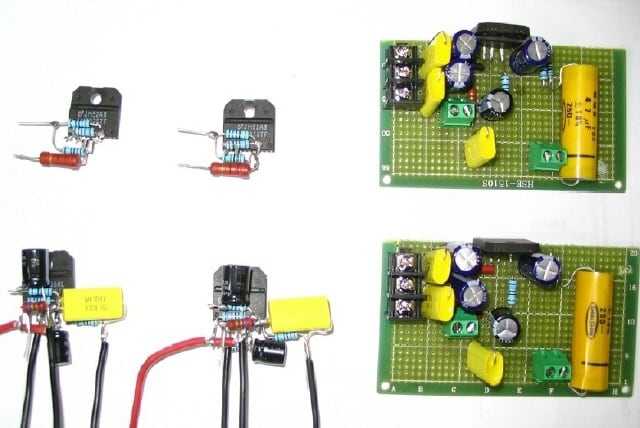

Teško... Pošto nisi pitao pre nego si počeo... Da si pitao, ja bih ti preporučio LM4780 što je dva LM3886 u istom kućištu, i pošto se tako i pravi da budu u paru, budu i adekvatno upareni. Onda su šanse da imaš ovakvih problema minimalne. Veoma verovatno da se na pločici može ispreslagati da sklopiš ovo kao pojačalo sa po jednim čipom po kanalu, ali ovo je jedan od onih čipova koji se mogu izvesti i bez pločice... Ja sam tako radio, bez pločice. Može i protoboard...

[lakins]

pitao sam na drugom forumu i oni su mi rekli da je to ok samo je bitno uzeti komponente sa sto manjom tolerancijom i radice, al u praksi je to izgleda radice k...a jel si 100% da sa ovim komponentama samo sa jednim chipom nebi radilo? problem mi je sto su te komponente ko sto sam reko poprilicno kostale(u odnosu na takve samo manje kvalitetne) pa nebi bas da ih neiskoristim

[lakins]

a kazi ako bi radio sa tim lm4780 2 ta u paralelnoj konfiguraciji da li bi mi bilo dosta 250VA sto imam trafoto mi je jedini problem posto neznam da li je dosta?i jel neko radio to kakav je rezultat posto razmisljam i to da odradim ako vec moiram novo posto su mi 3 ova lm3886 riknula pa svejedno moram da kupujem novei tih 120w sto pise to je u paralel, bridge ili obe konfiguracije?

[krvimozak]

a jel si 100% da sa ovim komponentama samo sa jednim chipom nebi radilo? problem mi je sto su te komponente ko sto sam reko poprilicno kostale(u odnosu na takve samo manje kvalitetne) pa nebi bas da ih neiskoristim

Trebalo bi da radi samo sa jednim, 99.99% siguran.Kada prvi put stavljas pojacalo pod napon, nije lose da izmedju njega i napajanja redno vezes dva otpornika reda 50-200Ohma, jedan na + a drugi na - pol. Ako nesto ne valja, oni ogranice struju i zvucnik ne moze da pregori...Sa tim naponom napajanja imas oko 60W sa jednim LM, sto je sasvim dovoljno u vecini slucajeva.
