Мучи ме трафо

[dobrivoje]

Купио сам јефтино (али не код Кинеза Јефте) торусни трафо 200W, 30V, 7A, у намери да му нађем средину секундара и добијем 15+15V, па да направим један лоу-фи појачавач са LM1875.

Проблем сам видео када ми је трафо стигао. Мајстор је намотао прво секундар, па преко њега примар . Копање по трафоу дакле отпада.

Остаје ми да направим нешто са једноструким напајањем или да трафо користим као притискивач главица киселог купуса.

За сада видим две могућности. LM1875 на +40V, или можда ово: http://www.redcircuits.com/Page123.htm.

Обраћам се члановима форума који имају паметнију идеју (а таквих је много) да је поделе са мном. Хајде да нешто решимо, или да не решимо ништа, али да ја знам на чему сам.

[чика-Брка]

po meni je ovo pojacalo sasvim o.k.jednostavno da se napravi, a zvuk je isto o.k.ja jedino ne bi radio onaj preamp, jer je ulaz pojacala kako kazu 900mV.a i napajanje moze drugacije.najbolje da se u ovu temu umesa nas dragi Zen, voleo bih da cujem njegov komentar.

[Zen Mod]

LM3875 ili 1875 - jednostrano napajanje - iz datasheetaSipi ima u glavi jos neke prepravke u odnosu na datasheet , ako se dobro secam .sve drugo je idi mi dodji mi

[sir Oliver]

Jel neko uporedjivao Dclass i GainClone?

[Zen Mod]

Jel neko uporedjivao Dclass i GainClone?

zavisi koji Dclass i zavisi koji GaincloneDclass imas osnovnu podelu - malecna snaga i velika snagaGainclone imas osnovnu podelu - Gaincard pristup - sa minimalnim kapacitetima u PSU , te klonovi sa mrga kapacitetima u PSU

[sir Oliver]

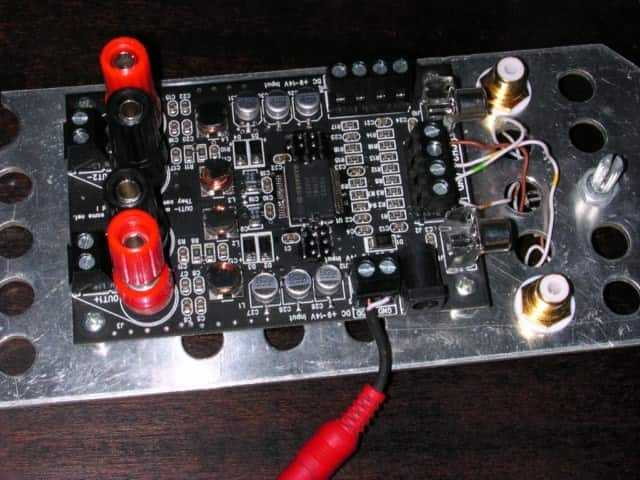

Pa recimo ovaj i neki GC u toj klasi cene.

[Zen Mod]

Pa recimo ovaj i neki GC u toj klasi cene.

taj je u klasi - tj. nesto ispod ( prvenstveno zbog manjih kapaciteta u lokalnoj filtraciji ) Trends TA10 decentan GC za mene svira bolje ( iako pomalo nervoznije) od toga ;stvar je - bar po mom iskustvu sa Trends-om koji sam imao jedno vreme ( vid'la zaba da se konji potkivaju ...... ) da malci Tampci jednostavno ne mogu pogurati nista sto iole ima nizu impedansu ili nemirniji modul impedanse probao sam ga sa 4E zvucnjacima , koji su relativno i efikasnije fele , ali to jednostavno nije prosviraloT amp male snage - dobar amp za sluske , pod uslovom da ne kosta mnogo

[Sipi]

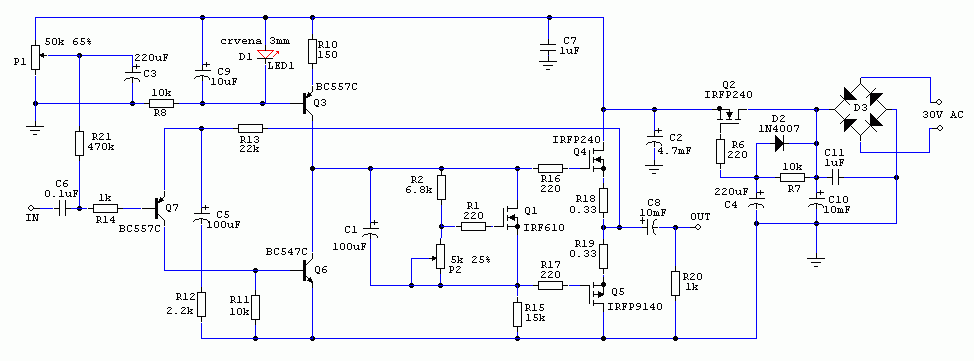

Dobrivoje,sa tim trafoom ja bih napravio nesto ovakvo:Jednostavno je, jeftino, a odlicno svira, mnogo bolje nego sto bi s tim chipovima bio slucaj.Snaga je oko 15W na 8 oma i sve u A klasi, ako bias namestis (sa P2) na 1A. Izlaz je push-pull pa mozes da namestas bias prema hladnjacima koje imas, samo sto ce sa manjiim bias-om ranije ulaziti u B klasu. P1 setuje simetriju - na spoju kolektora Q3 i Q6 treba da bude 2V vise od polovine napajanja (recimo da imas 40V odmah posle greca, 4V otpada na cap. multiplier Q2, dakle napon napajanja je 36V). Ulazna otpornost je oko pola megaoma i amp je jako brz, sa sirokim bandom - ako pokaze zelju da osciluje, turi 10p paralelno sa R13 i/ili 100p sa baze Q7 na masu, odn. 10p izmedju baze i kolektora Q6. Naravno, ako layout bude dobar nece biti potrebe za tim. Meni je prooscilovao sa nekim vrljavim BC550C na ulazu, kad sam stavio Siemens-ov tranzistor sve je bilo OK.Q1 ide na hladnjak, pored Q4 i Q5.

[dobrivoje]

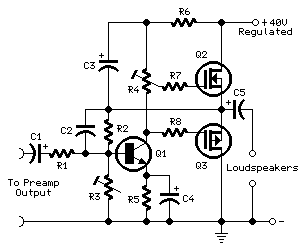

Пре свега да се захвалим свима који су обратили пажњу на овај топик и дали свој допринос.Првобитна намера ми је била да ово буде далеко од аудиофилског појачавача, дакле почетнички, или викенд пројект, или ел чипо (да буде cheap и да користи chip), са деловима из фиоке. Најскупљи део, исправљач, замало да буде решен, додао бих LM1875 са оно мало пасивних делова, нашрафио их на бочне стране кутије направљене од алу профила 100 х 18 мм, накачио конекторе, прекидач и готов Чича Глиша. Слажем се са sax.hifi и морам да пробам MiniMosFet, ево вам шема доле, толико је једноставан, да не може да буде лош. Уосталом, Велики Нелсон Пас своје богатство заснива на истом концепту - двостепени минималистички mosfet појачавач.Са Моћним ЗМ се увек слажем.Сипи... Ух. Теби нико није објаснио да ја нисам пребогати Рус, па да купим цео Алуминијумски комбинат из нама суседне братске државе. Маторци мојих година идући улицом гледају напупеле пионирке, а ја гледам саобраћајне знаке - да ли су од алу лима, а богами све више меркам и аудије са алу каросеријама. Нисам још положио ни први испит (Сипиндо). Овај пројект, пре првог испита, зваће се, логично, Колоквијум. Правићу га под условима:- да нађем довољно времена- да нађем довољно велике хладњаке- да могу да користим делове које имам, нпр. IRFP140N/9140N, IRF530.За сада толико, хвала свима.

[Sipi]

.... морам да пробам MiniMosFet, ево вам шема доле, толико је једноставан, да не може да буде лош....

Iznenadices koliko je to problematican amp. Nema temp. kompenzaciju i ako stavis te HEXFETove koje imas nece crci jedino ako ga bias-ujes sa 20-ak mA i obezbedis velike hladnjake (pogledaj u datasheet-u zavisnost Id od temperature) - bias ima da trci na sve strane. 'Ajde i da preduzmes sve sto treba - sa takvim bias-om ce da zvuci tako da ces da pobegnes iz sobe posle 10 minuta a posle pola sata garantovano pocinje da boli glava (preporucujem Nimulid - odlican analgetik - ne zezam se, nepodnosljivo je).HEXFETovi u AB klasi traze bar 250 mA bias-a da bi moglo da se slusa a to ovaj amp nece da izdrzi bez ozbiljnijih hladnjaka - ode u termalni proboj dok si rek'o "aluminijum".Znaci, hladnjake ne mozes da izbegnes kad se radi sa HEXFETovima ako hoces da iole prihvatljivo zvuci.Ostaje ti samo LM1875, po semi sa jednostrukim napajanjem (single rail supply) iz datasheet-a. Sigurno ce i da zvuci bolje od one nesrece sa tri tranzistora a i hladnjaci nisu problem.

[dobrivoje]

...od one nesrece sa tri tranzistora...

Па зар те није жао, момци су се баш трудили, види шта су написали:This project was a sort of challenge: designing an audio amplifier capable of delivering a decent output power with a minimum parts count, without sacrificing quality.

[Sipi]

Па зар те није жао, момци су се баш трудили, види шта су написали:This project was a sort of challenge: designing an audio amplifier capable of delivering a decent output power with a minimum parts count, without sacrificing quality.

E stvarno cirkus - koji crni kvalitet, koji decent ouput, za sta grdan capable? Ulazni bjt, koji je ujedno i VAS, treba (sa promenljivim otporom kao radnim opterecenjem, koji usput treba i da glumi Vgs multiplier) da potera par HEXFETova i to bez temp. kompenzacije?Ma napravi ga Dobrivoje, nek te zelja mine, al' nemoj nisko da seces nogice delovima kad ih budes lemio, razlemljivaces...

[dobrivoje]

Обраћам се члановима форума који имају паметнију идеју (а таквих је много) да је поделе са мном. Хајде да нешто решимо, или да не решимо ништа, али да ја знам на чему сам.

Немо' се љутиш.Па то ми је и била идеја, да знам на чему сам. Дакле, шта сам данас научио?- Са три транзистора не ваља , са седам ваља . - Бијас је као она ствар - што је већи, то мање боли глава. Ма, тек сам сад укапирао шта ми причаш. Не, не, Колоквијум ће бити твој појачавач, а не "несрећа са три транзистора".

[Sipi]

Немо' се љутиш.

Zasto svi misle da se ja stalno ljutim - nije mame mi - otkuda takav utisak? Kad se naljutim, ja to i napisem - kol'ko se secam, ovde sam se samo dvaput naljutio - kad sam lazno optuzen da ugradjujem uredjaje u kutije za cipele i kada je moj post bio zrtva nasilja wanna-be moderatora.

Дакле, шта сам данас научио?- Са три транзистора не ваља , са седам ваља . - Бијас је као она ствар - што је већи, то мање боли глава.

E ovo su ti zakljucci za medalju :buehehe:Pravi bre Dobrivoje sta 'oces, najbolje je da se poigras sa svacim i vidis sam, nema sta ko da ti soli pamet...

[dobrivoje]

"Немо' се љутиш" је цитат из неке домаће серије, нисам гледао па не знам, али је ушла у народ и често се користи. Лик из серије тако почиње сваки дијалог, имало то смисла или не.

[Sipi]

"Немо' се љутиш" је цитат из неке домаће серије, нисам гледао па не знам, али је ушла у народ и често се користи. Лик из серије тако почиње сваки дијалог, имало то смисла или не.

jeste, jeste, to je onaj lik sa piksla-cvikama: "Mis'im, nemo' se ljutis..."Zajebana ova neformalna on-line komunikacija - ako pises sturo, kratko, sagovornik se cesto pita sta si hteo da kazes?Ako uzmes da obrazlazes nadugacko - slabo ko procita pazljivo sve i eto nesporazuma...Ako mislis da je nesto vazno i da treba da bude naglaseno ozbiljnim tonom - onda se to shvati kao soljenje pameti i provocira inat...I sve tako - uglavnom naopako...Pride sto izgovorene reci lete i ne izazivaju takav utisak kao napisane, koje ostaju.Jako tesko ide bez izraza lica i tona u glasu... Da sam cuo kako izgovaras to "nemo' se ljutis" odma' bi znao sta je, ovako - jbg...

[Sipi]

... ја нисам пребогати Рус, па да купим цео Алуминијумски комбинат...

Evo da ne kukas na manjak aluminijuma:http://www.diyaudio.com/forums/pass-labs/169280-my-new-members-show-f-5-amp.html#post2226574da vi's kako je covek napravio amp od rasparne aluminijumske felne

[Leonardo]

Evo da ne kukas na manjak aluminijuma:http://www.diyaudio....tml#post2226574da vi's kako je covek napravio amp od rasparne aluminijumske felne

Može u zimske dane da ga koristi kao topli tabure, da pari mooda i staračke mu kosti .

[dobrivoje]

Свака му част. Даде ми идеју за хладњак од фелни са комшијине Мечке ....

[Sipi]

Свака му част. Даде ми идеју за хладњак од фелни са комшијине Мечке ....

Ako su 16" ili vece bice tu i za bi-amping

[dobrivoje]

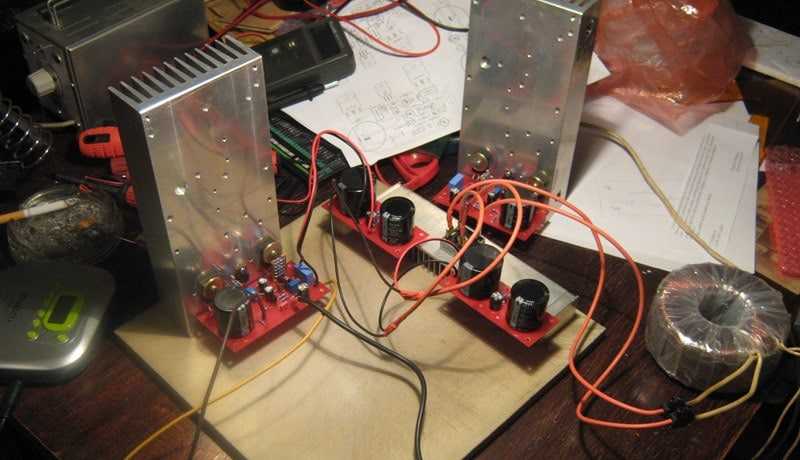

Начини га стрико.И ради.Ма, одлично ради.Хвала, Сипи. Хвала свима који су помогли.Вечерас сам саставио један канал, други на IRF610 има спој гејт - дрејн. После детаљне контроле водова и лемова, претпостављам да је транзистор неисправан, а други тренутно немам, па то остаје за сутра.О звуку не могу ништа да кажем, још је прикључен на пробни звучник (ауто звучник у ТЛ кутији, канал ради штедње скраћен на пола, вредност 0 дин) и пробни CD (преносни, купљен на Лимунду за 43 дин). Конфигурација боли глава, а ипак свира добро. Ма, одлично. Још бих слушао и играо се са мирном струјом, да није улетела Свемирска Полиција и конфисковала батерије из CD-а да би их вратила у даљински од телевизора.Почео сам са 200 mА и полако подизао до 1 А, али је то много за овај хладњак. На 600 mА хладњак је врућ, а температура стабилна. Колико је то снаге у А класи не знам, није ни важно, ја сам задовољан.

[dobrivoje]

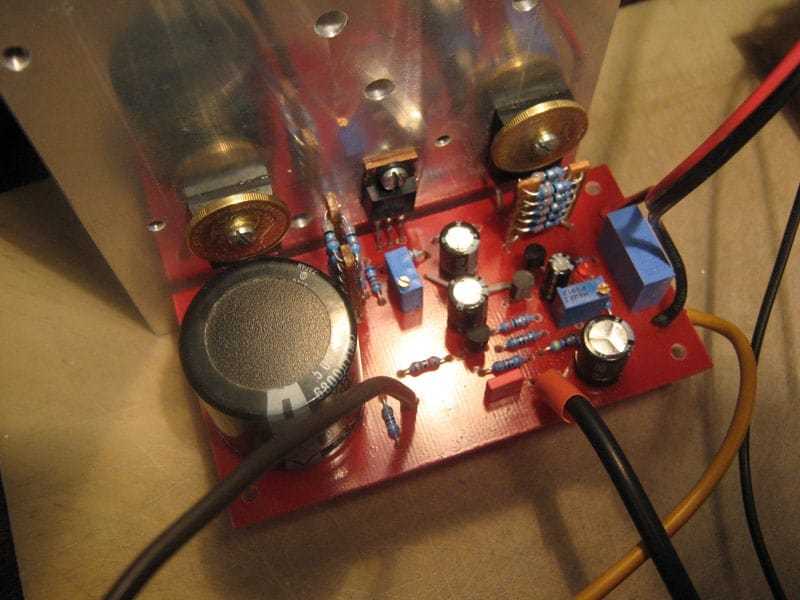

И још једна фотка.
