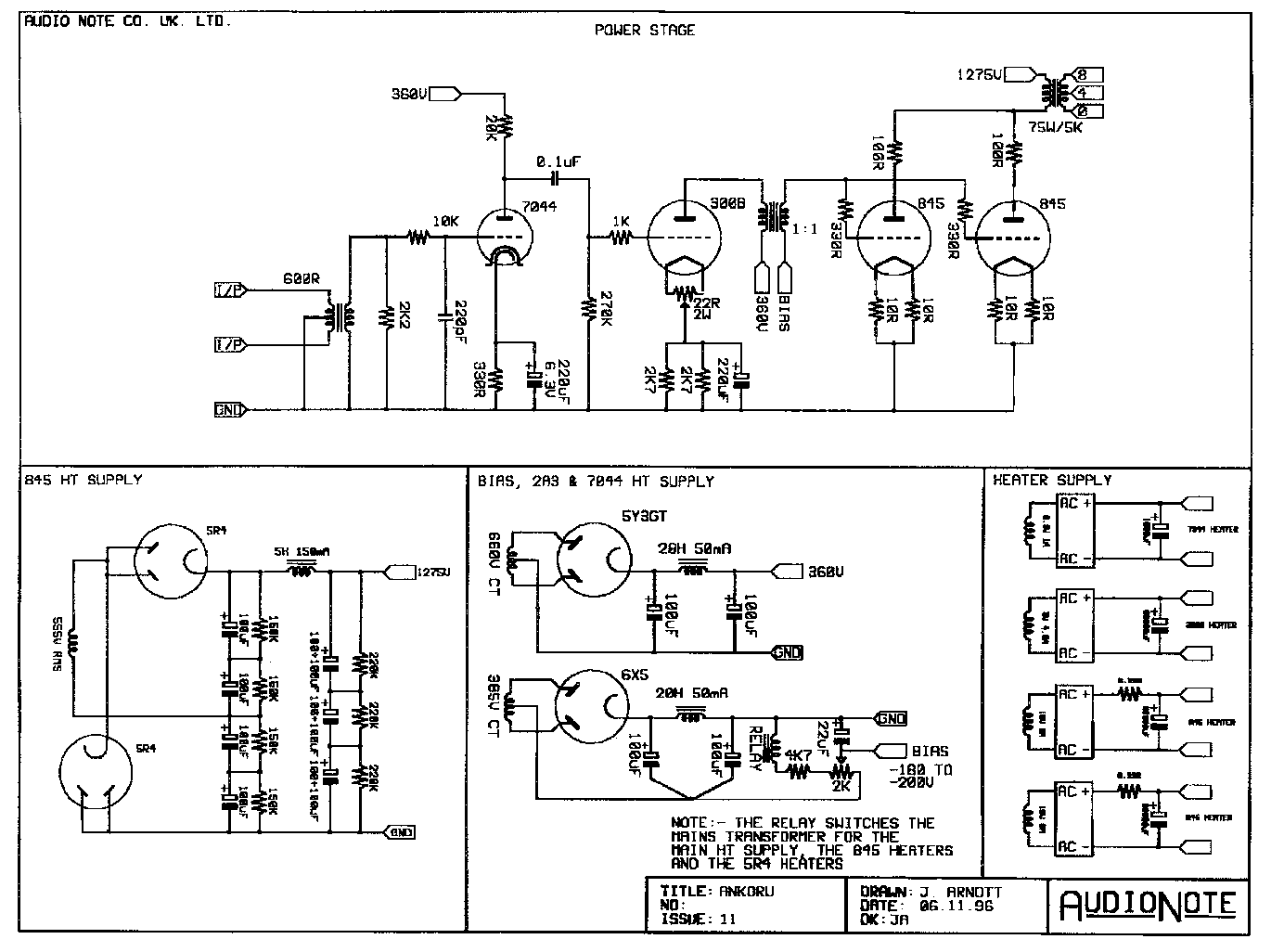

Схема лампового усилителя "Audio Note - ANKORU"Схема Ankoru на первый взгляд и впрямь настолько проста, что невольно возникает сомнение - а за что, собственно, такие деньги? Четыре лампы, три трансформатора, полтора десятка сопротивлений… А вот именно за это, простота схемы - главное достоинство усилителя. Чем меньше элементов, тем “прозрачнее” тракт, тем выше его разрешение. При этом качество каждой детали должно быть максимально высоким. Видно, что в усилителе нет общей обратной связи, и широкая полоса пропускания, малые искажения и низкое выходное сопротивление (читай - хорошее демпфирование нагрузки) достигается исключительно за счет параметров радиокомпонентов и тщательного выбора их режимов. Входной трансформатор согласует любой источник по сопротивлению и делает Ankoru нечувствительным к характеристикам соединительного кабеля. Усилитель напряжения собран на лампе 7044, военной версии Е182СС. В драйвере установлен знаменитый прямонакальный триод 300В, который с успехом используется в выходных каскадах самых лучших Нi - End усилителей, в т. ч. и младших моделях Audio Note. “Трехсотка” раскачивает два запараллеленых мощных триода 845, причем связь между каскадами тоже трансформаторная. В каждой ступени имеется большой запас по линейности и амплитуде, благодаря чему уровень искажений сигнала очень мал. В раздельных источниках питания для драйвера, оконечника и напряжения смещения используются кенотроны. “Я бы ставил их и в выпрямители накала, да жаль, что таких мощных пока не придумали”, - жалуется Гроув. Итак, мы имеем три тщательно согласованных между собой каскада с большой перегрузочной способностью, собранных на самых линейных лампах. Межкаскадный трансформатор дает огромную неискаженную амплитуду сигнала на сетки 845-х, которые раскачивают выходной транс габаритной мощностью 2,5 кВт. Еще два штриха к общему портрету - Ankoru собран на медном шасси, а клеммы для подключения громкоговорителей изготовлены из чистого серебра. Verovatno ce svako razumeti, uz semu.Ali varijanta da izlazni trafo bude snage 2.5KW nikako ne dolazi u obzir u zgradama gde na radi lift a treba da ga odneses na deveti sprat,recimo.i odma padne varijanta da je jedan mono blok dovoljan,a na sestom spratu ti padne na pamet ......

[Zen Mod]

meni samo pada na pamet - koju kolicinu 845-ica mora da ima , da bi ih upario .......

[dunavko]

Kaze da je bakarna sasija.Kolike li je debljine,bas me interesuje, kad moze da drzi sve te trafoe koliko god da su teski.

[ZZZ]

Sa tim biasingom nije kriticno uparivanjesamo ga treba primeniti za svaku cev posebnoa ne isti pot za obe cevi... Mala intervencija....brine me nesto drugo845 nema struju resetke dok 300B driverima konstantnu Io mozda Vb=360V, Rk=1.35Koko 40-50mA.to samo sa primarne strane predmagnetise interstage trafoposto nema struje resetke sa sekundarne strane....mislim da trafo ide u zasicenje i to jako utice na zvuk....Slican problem je bio kod Wawac-a 805gde je 6Y6 driver Io imao oko 50mA a 805 Ig je bila oko 25mArazlika duplo...kada sam izjednačio struju drivera i Ig 805 na oko 25mAa kao sto jeste u prvobitnim modelima Wavac-ato je bila potpuno druga priča....Uopste ne razumem proizvodjace u kom su tripu?...evo na primer u ovom ANubedjen sam da ta ulazna cev ima jako veliko pojacanjei da je osetljivost za punu snagu ispod 0.5V

[ZZZ]

Pa i nije bas hi mu ova 7044...mu=21ali primetio sam da ima vece capacitivnostiCga=6pFCgK=4.8pFto bi znacilo Cdyn oko 137 do 140pF (sa kapacitivnostima podnozija)a vec ima filter na ulazu10K + 220pF?sa ovom Cdyn to bi bilo 10K i 257pF pa jeFo=62KHz -3db(ovde je 131KHz -3db standard za -0.25db 20KHz).(bez razmatranja prenesenih kapacitivnosti i induktivnih komponenti od izvora, kabla, i ulaznog trafoa) .Pa deluje OK?.koji je ekvivalent ove 7044 cevi?ECC40?

[ZZZ]

A pardon kaze 7044 je E182CC

[Zen Mod]

vi's da ti niko ne treba :)sam pitas , sam i odgovoris ...

[dunavko]

Kad se upare cevi onda taj bias ne bi trebo da bude kritican.A za taj trafo i zasicenje nisam siguran kakvog je gabarita zbog zasicenja.To bi bilo lepo cuti i videti izradu-zanatski pa cuti zvuk i iskustvo u eksploataciji posle par zamena cevi,koje nisu mnogo isforsirane pa bi trebale dugo da rade do zamene.Ali kao varijanta pa nesto slicno zaprobu sa dve gm70,kako bi to bilo.

[Zen Mod]

ma dosta i jedna GM70

[ZZZ]

uparene ili neuparene 845 na izlazunemaju struju resetke.Posto je to cev koja radi u A1 klasi(jedino ako je biasing pomeren u A2 klasu sto za 845 moze da bude jako u najmanju ruku čudno?)to bi znacilo oko 25mA struje resetke po cevi 845 velika količina Iosto mislim da nikako nije slucaj zbog visokog napona napajanja preko 1200Vna tim tackama 845 radi u A1 klasi i mislim da nema struju resetke...Na shemi piše bias=-100V to -200V ogromna razlika i velika tolerancijaali to je u svakom slučaju NEGATIVAN bias, pa prema tome A1 rezim rada bez struje resetke... ...Iz ovoga proizilazi da je spoj driverske cevi i izlaznih lose uradjenjer interstage trafo trpi skoro 50mA jednosmerne struje kroz primar...nikakav gap nije sposoban da to prihvati i jezgro ide u saturaciju.posledica po zvuk su izobličenja, mutan trom, i bezličan zvucni produkt......to pisem iz direktnog iskustva sa istim problemom...na osnovu toga mislim da design ovog ampa nije najbolji.Ali moze da se popravi. svaka čast AN ali ovoga puta -

[ZZZ]

ili jedino ako su stavili neku BUDŽUod interstage trafoa koji bi trebalo vise da liči na solidan izlazni trafo... a mozda je i malo manja struja kroz 300B driver ispod 40mA... a te dve 845 ce da rasture zvucnikemogu misliti koliko je to snazno 30W?

[dunavko]

Evo jos malo detalja koje sam pronasao o tom pojacalu: Оконечный усилитель Ankoru - детище Энди Гроува, молодого дизайнера, совершенно не соответствующего нашим представлениям о типичном англичанине. Он носит джинсы, кожаную косуху, прическу пони-тэйл и татуировки на обеих руках. Кредо Гроува - предельно короткий звуковой тракт, однотактный выход и выходная мощность, достаточная для работы с "трудной" акустикой. Поскольку два последних постулата реализовать на практике не так-то просто, цена аппарата не имеет принципиального значения. Впрочем, для Audio Note $24000 за пару моноблоков - плюнуть и растереть. Схема Ankoru на первый взгляд и впрямь настолько проста, что невольно возникает сомнение - а за что, собственно, такие деньги? Четыре лампы, три трансформатора, полтора десятка сопротивлений... А вот именно за это: простота схемы - главное достоинство усилителя. Чем меньше элементов, тем "прозрачнее" тракт, тем выше его разрешение. При этом качество каждой детали должно быть максимально высоким. Видно, что в усилителе нет общей обратной связи, и широкая полоса пропускания, малые искажения и низкое выходное сопротивление (читай - хорошее демпфирование нагрузки) достигается исключительно за счет параметров радиокомпонентов и тщательного выбора их режимов. Входной трансформатор согласует любой источник по сопротивлению и делает Ankoru нечувствительным к характеристикам соединительного кабеля. Усилитель напряжения собран на лампе 7044, военной версии Е182СС. В драйвере установлен знаменитый прямонакальный триод 300В, который с успехом используется в выходных каскадах самых лучших High End-усилителей, в т.ч. и младших моделях Audio Note. "Трехсотка" раскачивает два запараллеленных мощных триода 845, причем связь между каскадами тоже трансформаторная. В каждой ступени имеется большой запас по линейности и амплитуде, благодаря чему уровень искажений сигнала очень мал. В раздельных источниках питания для драйвера, оконечника и напряжения смещения используются кенотроны. "Я бы ставил их и в выпрямители накала, да жаль, что таких мощных пока не придумали", - жалуется Гроув. Итак, мы имеем три тщательно согласованных между собой каскада с большой перегрузочной способностью, собранных на самых линейных лампах. Межкаскадный трансформатор дает огромную неискаженную амплитуду сигнала на сетки 845-х, которые раскачивают выходной транс габаритной мощностью 2,5 кВт. Еще два штриха к общему портрету - Ankoru собран на медном шасси, а клеммы для подключения громкоговорителей изготовлены из чистого серебра. U ovom dodatku nista novo sem cene koja mnogo toga objasnjava.uostalom evo linka pa ko hoce da gleda.... Ja imam neke predstave o tome kako rade lampe,nisu mi neke stvari bas najjasnije,ali pomalo probas i neki put udjes u zonu sumraka i neki uredjaj se ponasa potpuno drugacije nego sto bi trebalo.uzmes karakteristike cevi,odredis radnu tacku,disipacija,bias,radna otpornost,dinamicke karakteristike,snimis karakteristike cevi,odaberes cevi,ekstra podnozje,c-jezgra za izlazne,sve naj a ono sredina...a moj drugar skupio neku furdu i van svih pravila njegov SE radi bolje nego moj...a moj bar pet puta skuplji..Rasturaj,pa ponovo i sve dok ne dobijes nesto sa cim si zadovoljan,koliko toliko...I nema toga koji zna sve i praksa i teorija ustvari daju najbolje rezultate..ko sto kaze Njegos za med i zuc...Verovatno da kod tog ANKORU ima nesto sto mi neznamo,mozda...a bilo bi lepo da ga cujemo pa da vidimo dal mu te tehnicke nedorecenosti smetaju u radu ili je to domen ezoterije...

[Zare]

Da li je neko od vas cuo doticno pojacalo pa smatra da treba da se "popravi" ili opet pokusavate da ubacite najkomplikovanija resenja pa kud puklo da puklo ?

[dunavko]

Jel ima neko da mi doda jedno 50000 dolara i na to jos jedno 20000 za carinu i postarinu.Ako se takav nadje obecavam da cu vas sve zvati na probu i na ladno pivo.Ja imam tri dolara.Ako pocnem da stedim valjda cu skupiti do kraja zivota za rezervne cevi,za rezervni osigurac sigurno.

[Daudio]

Jel ima neko da mi doda jedno 50000 dolara i na to jos jedno 20000 za carinu i postarinu.Ako se takav nadje obecavam da cu vas sve zvati na probu i na ladno pivo.Ja imam tri dolara.Ako pocnem da stedim valjda cu skupiti do kraja zivota za rezervne cevi,za rezervni osigurac sigurno.

Новац није проблем!Новца нема А ти си то намерачио Шушурина да посетиш и да нам донесеш LAMM ML3 ?

[dunavko]

evo jos o tom pojacalu,da ga vidimo makar sa fotografija

sp12-ankoru ENGLESKI.pdf

[Sipi]

" Transistors and all things silicon soundunnatural…put sand in the signal path andyou get gritty sound! "Napisa covek i osta ziv - i sto je najcrnje, mnogo nesrecnika i veruje u to

[Zen Mod]

" Transistors and all things silicon soundunnatural…put sand in the signal path andyou get gritty sound! "Napisa covek i osta ziv - i sto je najcrnje, mnogo nesrecnika i veruje u to

ima i mnogo nesrecnika koji veruju da cevni uredjaji ne mogu da sviraju dobro

[Sipi]

Mogu dobro, al' tada ne zvuce onako kako to najveci deo publike ocekuje od cevi - nema one "topline", one "muzikalnosti", onih "svilenkastih visokih"...
