Kontaktor (pomoćna sklopka) zuji

[NIXIE]

Imam kontaktor 4x10A NO - 220V AC je špulna, koji malo zuji, malo ne,  kako kad uhvati. Isključim pa uključim i ne zuji više, ali posle par sati počne opet malo da se čuje. Drugi komad isti takav je nečujan.

Kontaktor je nov, dodirne površine kotvi elektromagneta su ravne i potpuno čiste.

Da li smem da na donju (fiksnu ) površinu kotve elektromagneta zalepim tanku gumu (0,5mm debljine) da to sprečim?

Da li može da mu pregori špulna ako ubacim prorez u magnetno kolo?

[Zen Mod]

nece crkne

[NIXIE]

Znači probam pa šta bude.

[Zen Mod]

ja radio isto sa RK, msm da i danas funkcionise

[Beli_Ninja]

@NIXIE

Obrati pažnju...

Na ovaj način se relej napaja DC strujom i ne može zujati kad ostari, uključuje iisključuje jednim jasnim "klik" i to je to, i ne treba mu dodatni snubber jer ga već tako ima.
Na slici imaš R1 koji je 2W. To je zbog robusnosti na udarne struje i njegovog maksimalnog veka, inače neće grejati ni malo.
Kondenzator C2 se dimenzioniše na sledeći način:
- Kada kupiš relej, kroz ampermetar mu priključiš špulnu na 230VAC i izmeriš na primer 6mA. Njegova sumarna otpornost (reaktivna + aktivna) je 230V/6mA=38K3 na primer, i na reaktivnu komponentu se veoma računa kod tih AC releja.
Za pogon njegove špulne je potrebno dakle tih 6mA, bili oni naizmenični ili jednosmerni jer je mehanička sila na kotvi jednaka broju ampernavoja špulne.
Potom izmeriš ommetrom čistu termogenu otpornost špulne, i na primer ona bude recimo 6Kohm.
Da bi razvio 6mA kroz tu otpornost trebaće ti 6Kohm * 6mA= svega 36VDC.
(ovo je samo primer, sve zavisi od vrste releja, odnos reaktivne i aktivne otpornosti špulne, ali metoda ti je jasna)

Staviš za C2 na primer 100nF i uključiš ono što sam nacrtao u 230V. Ne brini, i ako nije baš tačno dimenzionisan C2 za početak, ništa posebno se neće dogoditi. Releji su "životinje" i imaš hladno par minuta vremena da opušteno izmeriš DC napon koji je sada na špulni. Potom ako treba smanjiš ili povećaš vrednost C2 tako da namestiš DC napon na špulni u granicama od oko +-20% od izračunate gornjim primerom.
C2 možeš dimenzionisati tako da relej uključuješ na 230VAC ili pak na 400VAC, gde više baš ni na koji način ne zavisiš od bedne nule i ne treba ti nikakav pomoćni trafo :-).

Prigodan relej sam ti našao kod Sah elektronik za 1.4eura:
http://www.sah.rs/SklopnaTehnika/Relei.html#AS704

Model MY3 230VAC. Kontakti su mu moćni i mogu prekidati bez problema 400VAC, i taj relej može uključivati više od kilovat snage trofaznog ispravljača.
Možeš uzeti na istom mestu i podnožje za njega ili lemiti direktno. Relej je industrijski, pouzdan i namenjen za mnogo surovije uslove rada nego kod tebe. Korišćenjem takvog možeš očekivati da ti traje veoma veoma dugo...



Izvor, Macola

Trofazni ispravljac za pojacala

FORUM.YU3MA.NET



ninja_relej.pdf

Izmenjeno Mart 12, 2022 od Beli_Ninja

[NIXIE]

pre 40 minuta, Beli_Ninja reče

Obrati pažnju...

Lepa ideja. Te su mi sklopke u pojačalu, na izlazu za zvučnike u sklopu DC zaštite. Ima to da prepravim na DC to je najlakše. Imam tu i neko napajanje 24VDC. Možda se potrefi da radi.

[Beli_Ninja]

Ne treba ti pomoćno napajanje. Imaš šemu u PDFu, pogledaj lepo.

Izmenjeno Mart 12, 2022 od Beli_Ninja

[NIXIE]

Video sam, kad utvrdim parametre špulne znaću tačno šta treba. Hvala ti za ideju.

[Beli_Ninja]

Hvala Macoli

[NIXIE]

Ima ista takva sklopka za razne AC i DC napone. Samo da ustvrdim na kom DC naponu može da radi ova za 230VAC i to je to. Ako bude moglo, iskoristiću 24VDC na kom već radi zaštita.

[NIXIE]

Od kako sam pomenuo sklopku, ne čuje se više zujanje.

[Beli_Ninja]

Xaxaxa, uplašio si gremlina

[NIXIE]

Ni da zucne.

[NIXIE]

Našao sam jedan lep tekst, u skladu sa onim Macolinim.

StackPath

WWW.ECMWEB.COM

Problem kod AC sklopke je što postoji trenutak kada nema sile na kotvi, odnosno dosta je veliki period male sile, i opruga ga podiže pa zato zuji.

[NIXIE]

Uzeh malo da se igram sa sklopkama. Izmerio struju kalema na 230AC dođe oko 19mA RMS. Omski otpor kalema je 1190oma. Probao na ispravljač 24VDC (oko 20mA struje) i neće da radi. Mora veći napon tj. struja očigledno.



Izmenjeno Decembar 17, 2022 od NIXIE

[NIXIE]

Induktivnost zatvorene sklopke he 16.5H. Računica kaže da to plus omski otpor daje oko 38mA na 230V 50Hz. Kome verovati, računici ili merenju?

[NIXIE]

48mA odnosno 67VDC i dalje ne mrda.

[John Coltrane]

Ja sam ih sila porasturao i mislim da one koje su za ac neće lepo da radu na dc tj treba veći napon nego što je nazivni zato što se špulna pomera i menja induktivitet što za ac nemari a za dc zeza, da kažem inicijalna struja treba da je velika da pokrene špulnu i  feder

Špulnu od 230 ac će da drži i 24 vdc ali ne može da privuče

[NIXIE]

Evo je tek na 100V DC i 84mA radi. To je velika disipacija, mislim da će pregoreti.

[NIXIE]

Znači ovako stoje stvari, kad je otvorena sklopka induktivitet namotaja je samo 1.4H. To cimne dobru struju i privuče kotvu brzo na 230VAC. Kad se magnetno kolo zatvori induktivitet skoči na 16.5H i struja opadne nekoliko puta,  ali ipak ne toliko da otpusti kotvu već samo da malo zujka.

U DC slučaju struja mora biti velika toliko da savlada oprugu i privuče kotvu ali kad se to desi struja i dalje ostaje velika, namotaj predviđen za AC se greje mnogo i izgori. To mi liči na kraj eksperimenta. Doduše, ne čuje se ni malo, to sam realizovao uspešno.

Izmenjeno Decembar 17, 2022 od NIXIE

[NIXIE]

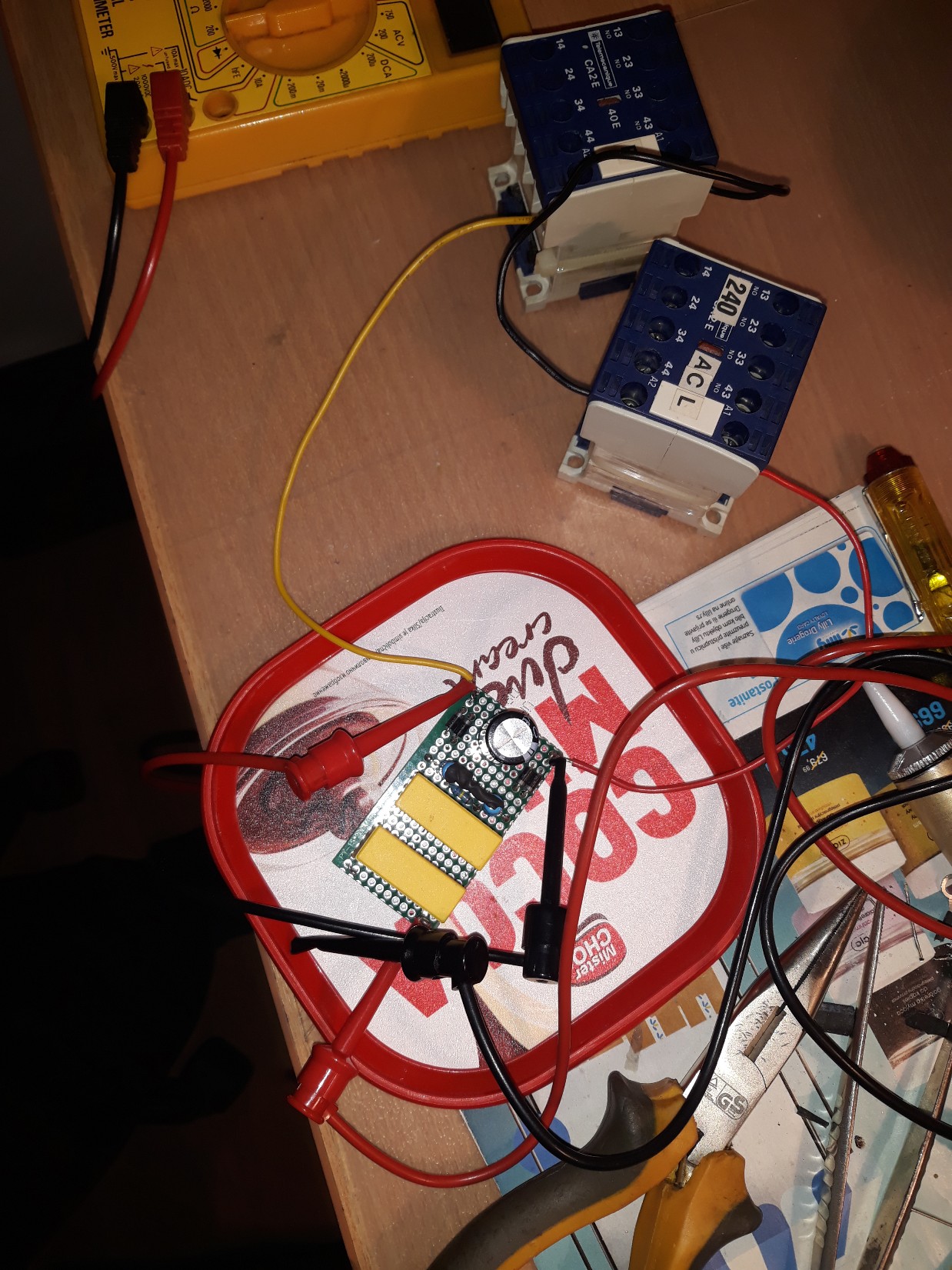

Jedna sličica samo.
