U kontaktu sam sa orginalnim dizajnerom svih Melos pojacala (mada ne tako cesto, rekoh treba mi "second opinion") i on kaze da bi trebalo menjati vrednost na manju (jedan po jedan) od ovih spreznih da se utvrdi koji pravi problem, osim ako PS i regulator PS nije problem. Vrednosti su velike da bi bass bio bolji, tako rece. Takodje kaze: "Infrazvučno oscilovanje muči svaki dizajn pojačala koji koristi globalnu povratnu petlju. Ono što se dešava jeste pomeranje faze transformatora kako frekvencija prelazi njihov odziv. Na nekoj frekvenciji, faza se invertovala za 180° i bila je u fazi, tako da imate povratnu spregu na toj frekvenciji." Mozda je ovo gore dobro poznato vama, meni, ne bas, posto se bavim amatersi

Orginalno auto bias sa OP je imao +/-15V zasebno napajanje, to se ne koristi vise, bias sada ide na regulator (posebna ploca koje je davala +285Vdc i -280Vdc ako se secam dobro), sada posto je bias (4 cevi na njemu) daje oko 275Vdc, sto je mozda znacajno, ne znam, ali taj dva napona deluju veoma stabilni mozda osciluju 0.1 ili 0.2Vdc samo, 700Vdc osciluje kao sto rekoh oko 10-tak volti

Ovi sprezni su Melos brand od .22uF i 6uF a ostali 6.2uF su MKP-FC Solen blokovi, zamenjivao sam Melos sa Solen, takodje i koristio Nichicon, ali nema bas nikakve razlike, "dise pa dise" Sa LCR sam proverio sve blokove, svi su vrlo dobri, ni jedan ne "curi"

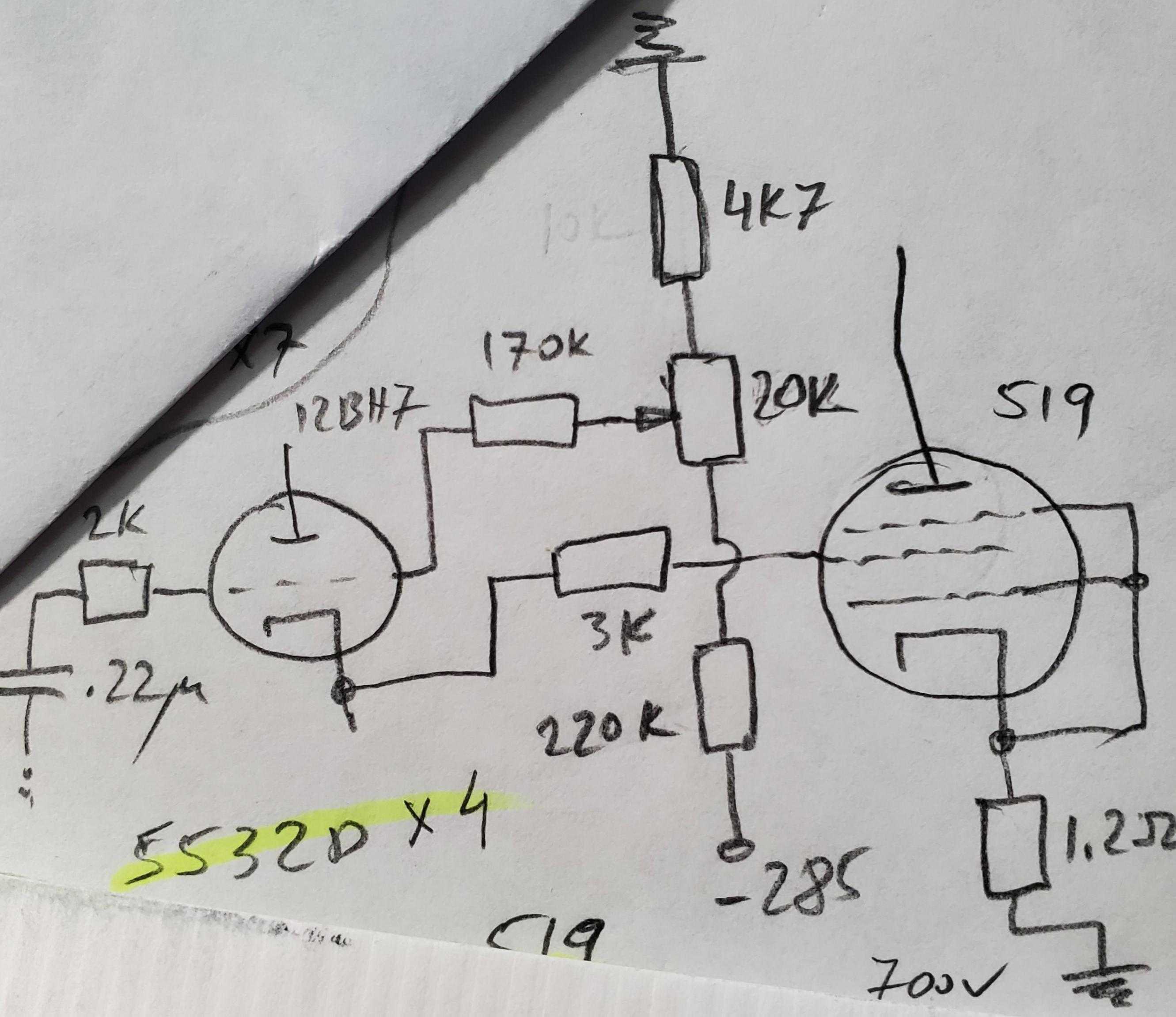

Nema vise OP, samo rucno podesavanje bias-a, sa ovim trimerom se moze podesiti vrlo precizno, obicno kada krene "disanje" dve cevi u istoj fazi "disu" od 0mA do 180mA, one u protiv fazi osculuju oko 50mA sa +/-10mv, izgleda da bias struja je u ritmu sa "disanjem", tacno se cuje na opterecenju kako cevi menjaju zvuk, ne vidi se da se frekvencija menja vec kao da signal ide gore dole, kao da se DC dodaje na signal

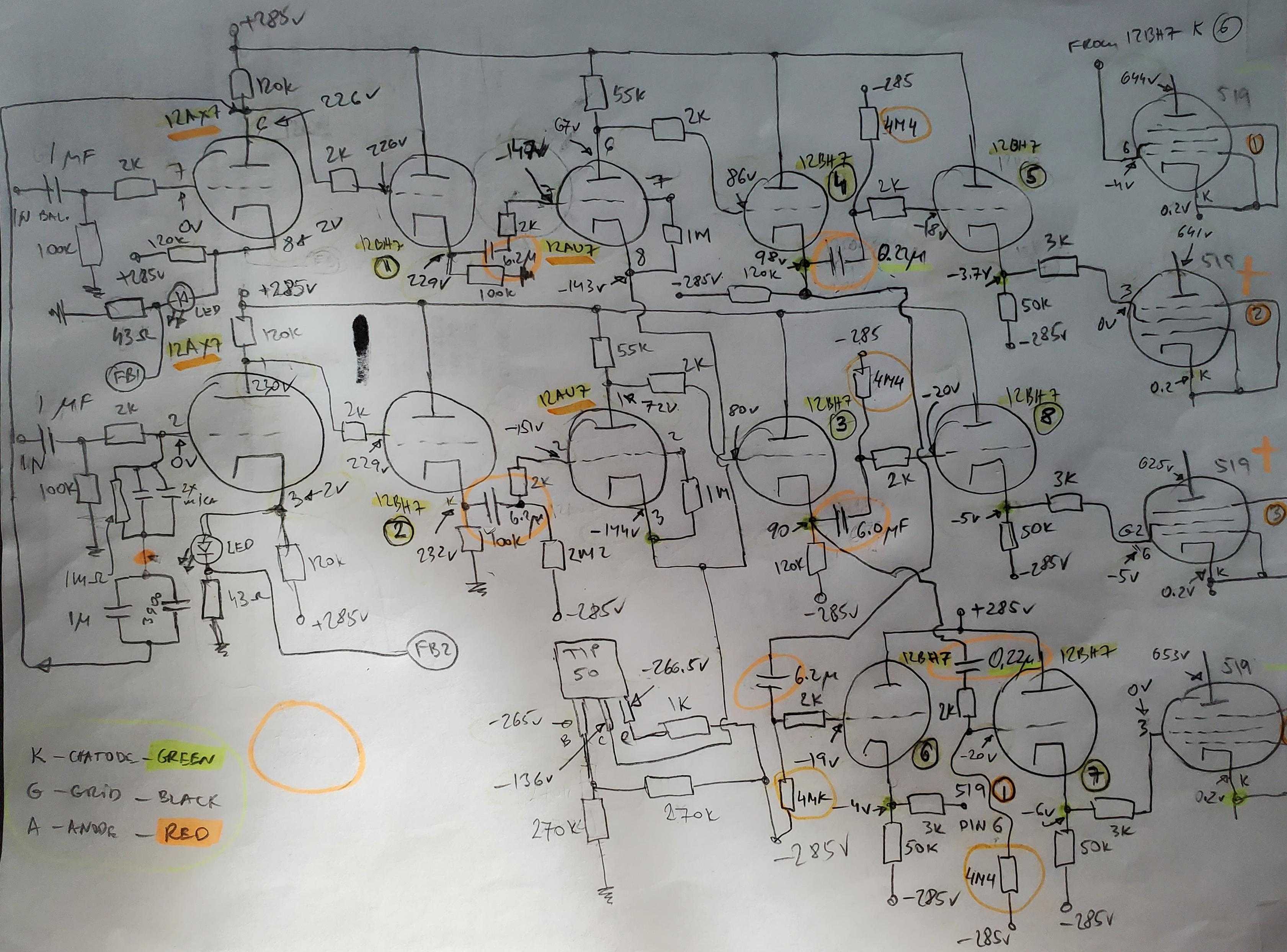

Ovo su malo "ispravljene" seme, zaboravih da dodam da bias je sada rucni, tako da nema auto OP vise

Konacno sam malo radio na ovim blokovima, za sada uglavnom "rade", problem je (sa oba, posto su oba jako modifikovana) sa oscilacijama (na manjoj snazi) sa niskoom frekvencijom, mozda 0.3 - 0.4Hz. Bez signala na ulazu, na osciloskopu ulaz i izlaz (na 4 oma opterecenja) "ide gore dole" od nekih -30mV do +30mV. Ovo nekih dodatnih iformacija (cevi 4 x Ei 519): 1. Pri ukljucivanju ampa oscilacije ne krecu odmah, nego kada B+ dostigne max vrednost ~700v, do tada ih nema, i mirna struja je ok ~50mA kod sv2 4 cevi 2. Kada osciluje, osciluje u konstantnom ritmu - bez ulaznog signala 3. Oscilacije se vide i na ulazu i na izlazu verovatno zbog povratne sprege 4. Amp nema problema sa zagrevanjem anode, cevi su kompletno crne cak i kod 1khz cetvrtastog ulaznog signala koji daje max 87Vpp na 4 oma (43.5x43.4/4 = 473W) - ako ja to dobro racunam, pri max sve 4 cevi su oko 160mA DC anodne struje 5. Kada merim 1khz sa sinusnim signalom, secenje sinusoide se desava na oko 30Vefektivne (30x30/4 = 225W) ali zanimljivo da i tada ne samo da izlaz krece da sece vrh sinusiode, to isto radi i ulaz, tako da oblik signal ulaza prati oblik izlaznog signala, meni to znaci da amp ne ide u max, vec da FB to radi, ili je u pitanju nesto drugo ? Takodje, pitanje je zasto tolika razlika u ponasanju izmedju cetvrtke i sinusnog signala ? Da bih resio problem oscilacija probao sam da menjam vrednosti kondenzatora izmedju svakog stepena, menjao sam jedan po jedan, kao i smanjivao i povecavao vrednosti samo u jednoj fazi, ali nema neke znacajne razlike. Osim B+ (700Vdc) postoji i regulator koji daje +285V i -275V i taj napon je vrlo stabilan. Ovaj B+ varira za oko 7-8Vdc pogotovu kada nema ulaza, kada ide u max (200+ W) tada je vrlo stabilan. Da li ovo variranje B+ moze da se manifestuje kao ove oscilacije ? Inace, kada slusam muziku, ne osecam da amp ima neka izoblicenja, na osciloskopu ulazni signal i izlazni signal su potpuno identicni. Mozda bih mogao snimiti i prikaciti kako na osciloskopu izgledaju ove oscilacije. Puno pitanja ...

Moram da zavrsim uTracer6 kit pa da mogu da svaku cev proverim u detalje

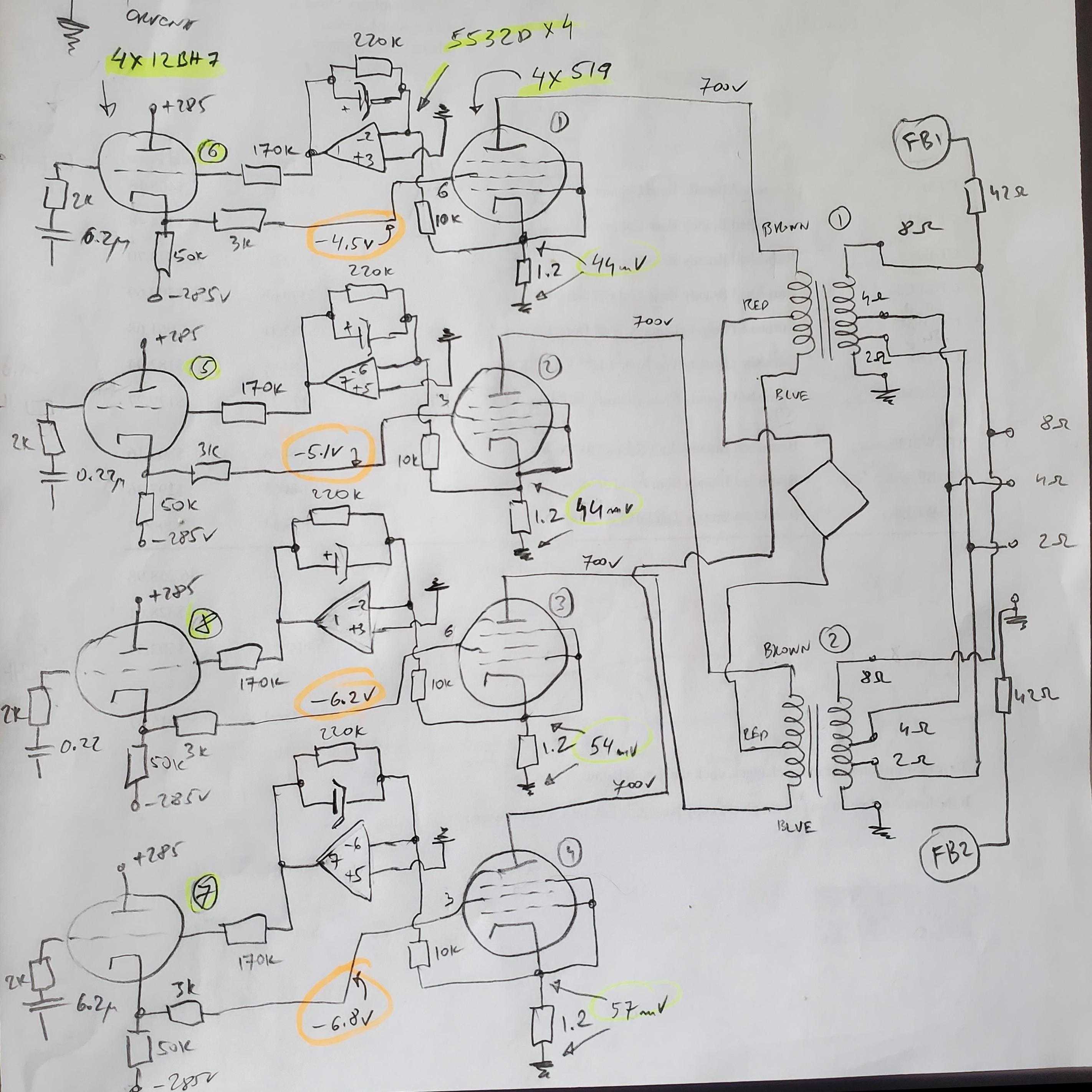

Nije bas tako visok napon kao sto ti rece (+160V i +200V) - izgleda da radi kao trioda ... U stvari g2 je na -6.7dcV i napon na ostalima nozicama je 40-60mV kao i na katodi jer su spojene, jedino anodni napon je 700V. Mislim da su sada oba bloka popravljena, dva hladna lema i jedan potpuni prekid, nista da se menja. Jedino automatski "bias" bas i ne radi kako treba - koristi OP 5532D i to treba da se prepravi u "manual bias". Kod jednog bloka sve 4 Ei519 koje su "malo garave" bias im je od 40-55mA, kod drugog bloka idu od 60-70mA - i sve 4 su vise "garave" ali izgleda svih 8 radi ok. Morao sam da skinem delimicno semu da bi malo vise razumeo kako radi, ovo je samo izlazni deo. Inace, gledano sa ulaza mono bloka prvo ide 12AX7 pa 12BH7, pa 12AU7, pa dve 12BH7 (za svaku fazu po jedna), pa svaka od ove dve direktno "voze" cetiri 12BH7 i koja svake "vozi" po jednu 519, zatim po dve 519 se kace na po jedan trafo, to se vidi na semi, i trafoi su vezani paralelno. Probao sam i Svetlana cevi koje su skoro nove, sve imaju "bias" skoro 85-90mA, i vrlo brzo krenu da crvene - tako da i zbog njih se mora uraditi "manual bias". Testirao sam mono blok sa dva paralelna B&W 604 (200W) vezana paralelno na 4 oma i snaga je prilicno dobra, nema izoblicenja, isgleda da bi zvucnici otisli pre nego sto bi krenulo izoblicenje zbog secenja sigala. Sinusni signal je dobar (1khz) ali cevi krenu da crvene brze neko u slucaju muzike ... ovde vi sto ste pro, mogli bi da date objasnjenje ... Meni se cini da posto sve 4 519 nisu "uparene" i bias nije podesen kod svake isto, amp izlaz postane nebalansiran, t.j. struja nije ista za svaku tako da to uslovljava crvenilo cevi na nizim snagama. Gresim li ?

Neverovatno ...

Da, uvek koristim sisnus za merenje izlazne snage, cetvrtku da vidim "kvalitet" na manjoj snazi. Kao sto se vidi amp ima izlaze na 2,4, i 8 oma, sudeci po velicini izlaznih trafoa (par trafoa po mono bloku) trebalo bi da bude vise od 200w, merenje ce pokazati ... na forumima tvde 380w kontinuiranio i da na kratko mogu ici i do 680w

Da, tako i deluje da su zuta i tamno plava ploca naknadno dodate. MOSFET-ove je ovaj dizajner pominjao, to je verovatno zamenjeno sa bipolarnim na manjoj tamo plavoj ploci. 650V je anodni napon, nisam merio napon na g2, kada izmerim javljam. Testirao sam oba na < 50W, zvuk je sasvim ok na oba, radili su oko sat vremena svaki, ne deluje nista tako lose, moram prikaciti 400w/4oma (ili 200w/8oma) opterecenje i staviti na osciloskop (na 1Khz cetvrtku) da vidim kako se ponasa pri vecim snagama i koju snagu stvarno pravi.

Da, glavni razlog nestabilnosti kod osnovne verzije, verovatno ne moje, po recima dizajnera (sa kojim komuniciram) je temperatura i to posebno za neke otpornike koji su slabije znage i MOSFET-ovi hladnjaci su bili mali pa su se pregrevali i tako ostecivali izlazne cevi. Glavna ploca (PCB) nije standardne debljine, deluje najmanje preko 3mm i u stvari ne vidim tragove promene boje ispod i oko kucista podnozja, usput podnozja za 519/509 nisu keramicka vec neka vrsta bakelita, tako bar deluje. Ja sam ocekivao trimere za podesavanje mirne struje za svaku 519 posebno, ali toga nema, verovatno je "auto bias" - nisam siguran. Mirna struja je oko 45-75mV na otpornicima od 1.2 ohm/5w

Evo malo slika ...

Ove "seme" sto sam dobio nema mnogo koristi osim sto prikazuje glavnu plocu sa nekim pinovima, takodje ima i ploca sa tajmerom za kasno paljenje, ali najbitniji detalji o kontroli mirne struje, pobudni deo i izlazni deo - ta sema ne postoji. Moram da skinem sam tu semu posto je modifikovan, a sudeci po forumima ima ih i vise verzija, moj je izgleda "top of line" posto se zove "gold" uz to je modifikovan. Probao sam da prikacim neke slike ali su sve od 3 do 8 Mb, tako da cu ih morati iseci i provuci kroz program za smanjivanje rezolucije, onda kacim

Da ove su dosta jeftinije na US ebay, ~ 50-70 $ po komadu, promena podnozja je problem posto blokovi imaju zalemljeno podnozje na ploci, osim neki adapter da se koristi.

Da, moje su Ruske sa "krilcima" ... nemam manual, a ni semu, dobio sam od jednog tipa nepotpunu semu (rucno skinuta) sa verovatno orginalnog pojacala, moji blokovi su "gold" serija, uz to su modifikovani od strane istih ljudi koji su radili u Melos-u pre nego sto su bankrotirali. Dobra stvar je da imam kontakt od dizajnera (drugi od dizajnera je nazalost pokojni), jako uljudan tip, odgovara na svaki email, verovatno ce biti od pomoci ... Druga dobra stvar da su pojacala ispravna, bar na maloj snazi, mada su pazarena kao totalno neispravna ... slike slede malo kasnije ...

Ove Ei su bezobrazno skupe $400 (USD) po komadu, ove ruske su 20-30 USD po komadu

Vidim da jedan Enlez prodaje simensove EL519 na ebay.com koje izgledaju kao i moje Ei ali tvrdi da su veoma jake i pokazuje vrednosti merenja sa testera. Zanimljivo je da jedan mono blok ima Ei cevi koje izgledaju skoro nove, a drugi sve ovakve "cadjave", mada na maloj snazi ne vidim razlike u zvuku, jos nisam blokove testirao na osciloskopu (imam operecenje za 200W 8oma) Mono blokovi su osnova Melos Triode 400 koji su unapredjeni na MAT 1000 A,B,C (relativno jeftino sam ih kupio kao neispravne, mada rade, svaki je tezak preko 50Kg)

Ah, Imam ovaj uTracer jos uvek u kitu (verzija sa dodatnom plocom), nikako da ga sastavim i koristim za testiranje. https://www.dos4ever.com/uTracerlog6/tubetester6.html#current

Za sve PRO mozda jedno prilicno laicko pitanje, da li je cev (slika prikacena) potpuno ili delimicno unistena ili je ipak treba testirati (nemam bas tester za istu) ? Usput, popravljam par mono blokova od 400W, svaki blok ima po 4 ovakve cevi. I jos jedno pitanje da li su 6P45S ruske Svetlana cevi dobra zamena, imam ih dosta koje deluju potpuno nove. Pozz

Evo jos jedne skretnice koja je $680 za par (B&W 802 S2) sto rece frankenstajnovani - slicna "odstampana" na sperploci, ali kosta, valjda i vredi B&W 802 -S2 matrix Speaker crossover upgrade service - NEW crossover (EACH) WWW.EBAY.COM Nedlab PP film 400V capacitors on tweeter premium film capacitors. Film non inductive tweeter/ midrange resistors. Midrange / tweeter inductors are perfect lay air-core low distortion type. 3% Capacitors in woofer section + film bypass.

Ah, evo ga jedan blizu mene za $2400 Bei Facebook anmelden WWW.FACEBOOK.COM Melde dich bei Facebook an, um dich mit deinen Freunden, deiner Familie und Personen, die du kennst, zu verbinden und Inhalte zu teilen.

Meni su dugo B&W 802 Matrix S2 (kompletno orginalni) bili referenca u odnosu na sve ostale B&W DM serije (601, 602, 603, 604 - koje jos uvek imam i slusam), znam DM se ne mogu porediti sa Matrix ... ali ovi NAL Type 5 su veoma blizu i pitanje koji su bolji (bar do sada koliko sam ih slusao).
