PoZdrAv, Sve namesteno, zamenjeno. Suma sumarum: -Izlazni 2N3055 i BDX zamenjeni sa MJ15003/4 -Svi tranzistori bez obzira na ispravnost zamenjeni -Stavljen zobel 100nF na red sa 10oma 2w METAL-FILM -Svi blokovi zamenjeni sa WIMA -Svi elektroliti zamenjeni sa LOW-ESR -Veliki elektroliti bajpasovani sa 0.47uF 250v WIMA -Stavljene brze diode UF4007 D23,D24,D11,D12 umesto 1N4003 -OP ostao NE5534 -VU-metar prepravljen nema vise BD139 i zenerice, vec je stavljen STEP-DOWN -Nesrecni dzek za slusalice izbacen -Zamenjena podnozija za osigurace -Svi tranzistori stavljeni na hladnjake -Svi otpornici zamenjeni sa METAL-FILM 1%, -Stavljeni novi RCA ulazi -Stavljeni novi kablovi do RCA ulaza i ulaza na ploci -Zamenjena pasta izmedju L-Profila i Rebrastog hladnjak -Mirna struja podesena na 65mA -Zamenjeno ozicenje do Vu-metra i do termminala za zvucnike. Ostalo jos: *Terminali za zvucnike da se zamene *Trozilni naponski kabl sa uzemljenjem *Blok na ulazu od 4.7uF ili baterija blokova (Danas nisu imali) Utisak je da pojacalo ima lepe visoke i veoma je odazivno i precizno, bas mi je nekako skrt, mozda je subjektivni osecaj ali kao da mi fali malo. Cini mi se da ga je bilo vise. Sve u svemu da li je vredelo utrosenog novca, iskreno ne znam. Ali za merak je vredelo, projekat sam radio sa uzitkom, i verujem da ce raditi godinama. Ulozeno je grubom racunicom oko 45-50e.

Vec uradjeno, izbacio, i sada stavljam bajpasove i jotove i javljam. Koja je mirna struja za MJ15003/4?

Pozdrav, Sutra idem da uzmem MJ-tove, pa je moje pitanje, koje vrednosti uzimam za Zobela, i kojim vrednostima da bajpasujem velike elektrolite i grec da bih ga usporio malo. Da li da pravim bateriju za bipolarac na ulazu kojim bih zamenio ona dva nesretna elektrolita koji glume bipolarca ili da stavim jedan blok koje vrednosti?

Pozdrav, Evo i nove seme, proverene vise puta. EDIT: PIN6 ide izmedju r3 i c1

@NIXIE Izvor zvuka bi bili sledeci uredjaji: -Ipad,Ipod Touch -Racunar sa Zvucnom ili Dac -Gramofon Semu cu ja da proverim opet i vrednost komponenti, i napisacu. Za grejanje izbacujem zove regulatore koji su 7806 (u semi je lapsus), i stavljam step-down kao u sps200 za VU. Sada sam na faksu pa nisam lepo izanalizirao sve odgovore. Kada dodjem kuci opsirnije cu.

Pozdrav, Proveravam cim dodjem kuci. Koji program koristis za crtanje?

@NIXIE@hifish @djmilicic Pozdrav, Evo i slike vrednosti komponenata. Sada mi recite, da li da cerupam napolje ovo i pravim nesto bolje po vasoj preporuci, ili da ovo zadrzim? Zeleo bih da preamp bude upotrebljen za A-klasu u blizoj buducnosti.

Pozdrav, Evo seme bez vrednosti, pisem vrednosti uskoro.

Pozdrav, Izmerio sam napone dobijate sliku i napismeno. Ulaz u trafo: 228V (Pri merenju) Izlazi: 14, 2x272, 6.9V AC Izlaz iz ispravljaca posle kondenzatora lampe i dioda: 260V DC i 16V DC Lampe u pojacavackom delu se greju sa 6V iz stabilizatora (7806), tacnije 5.98V DC, dok u ispravljacu sa 6.9V AC. Pocinjem da rasturam i da crtam semu.

Kada napravim semu, videcemo moguce prepravke i modernizacije

Nista, da skinem semu, crtkacu sutra, i javljam sta i kako. Ovako foreznicki, valja li za nesto? Probano je na HI-Fi ribonskim zvucnicima domace proizvodnje N.N Acoustics i Onkyo risiveru, i nema gram suma, i po meni daje sasvim korektan zvuk.

Pozdrav, imam pred-pojacalo gore navedenog "imena", nisam siguran sta je unutra, i nisam siguran da li je uopste kvalitetno. Zelim da mi kazete vasa misljenja, da li ima uopste svrhe da se koristi, da li daje kvalitetan zvuk itd. Lampe koje koristi u pred-pojacavackoj sekciji su mullard E88CC-01, i u napajanju ima lampa na kojoj ne vidim oznaku od starosti. Nema potenciometar, vec ima otpornike nekih vrednosti koje preklapa fizicki okretanjem knoba. Ako vam trebaju dodatne informacije o napajanju, i vrednostima komponenti kazite.

Da, kada riknu ne desava se nista, jedan ovakav step-down sam sam nacrtao za potrebe napajanja Raspberry Pi-a, i ako ikada ikome treba, pusticu pcb koji je testiran, i licno garantujem da to radi.

Pozdrav, Kao sto sam i obecao, stavljam slike kako je step-down lego na plocicu, i mogu vam reci da radi izvrsno, radna temperatura mu je podjednaka sobnoj. Vu-metar je malo zivnuo, ima po meni fluidniji odaziv, i malo vecu osvetljenost. Jos nisam stavio MJ-tove i nove Operacione. Pojacalo je zvucno sasvim korektno.

Stavio sam 5k, zavrnuo ih na minimum, i linijski izlaz iz racunara stavim na max, i dodje do zadnje zelene diodice. Ostavicu ga tako, sada cu samo da stavim step-down, da slikam, i otvaram posle temu za lampasa koje koristim kao pred pojacalo.

Pozdrav, Trimeri na VU-Metru su zamenjeni, ali deluju mi kao da im je osetljivost mala, pojacam izlaz na telefonu skoro do kraja, i jedva se jedna dioda upali. Trimeri su na minimumu. Da li je moguce da su mi kutije toliko glasne da se meni cini da se cuje prejako??

Ja sam planirao da ostavim BD i da samo dovedem posle njega ispod na plocici sa step-a, ali nije lose i da dovedem manji napon na njega, samim tim nece da se muci.

Ovo bejase laki remont ako se lepo secam Namestam i saljem slike ?

Imam brilijantnu ideju, imam step-down ekstremno malih dimenzija, da izbacim napajanje sa BD, i da ubacm step?

Pozdrav, VU metar ce poprimiti ovu modifikaciju hitno, hvala puno na detaljnom objasnjenju i na savetu. Hvala

@Peca ja Kako si bazdario VU-metre, da li na osecaj ili si merio napon na izlazu pri 1KHz frekvenciji ili pak osciloskopom terao u kliping? Da li neko zna od dobrih poznavaoca da kaze za sta sluzi taj BD u kolu VU metra?

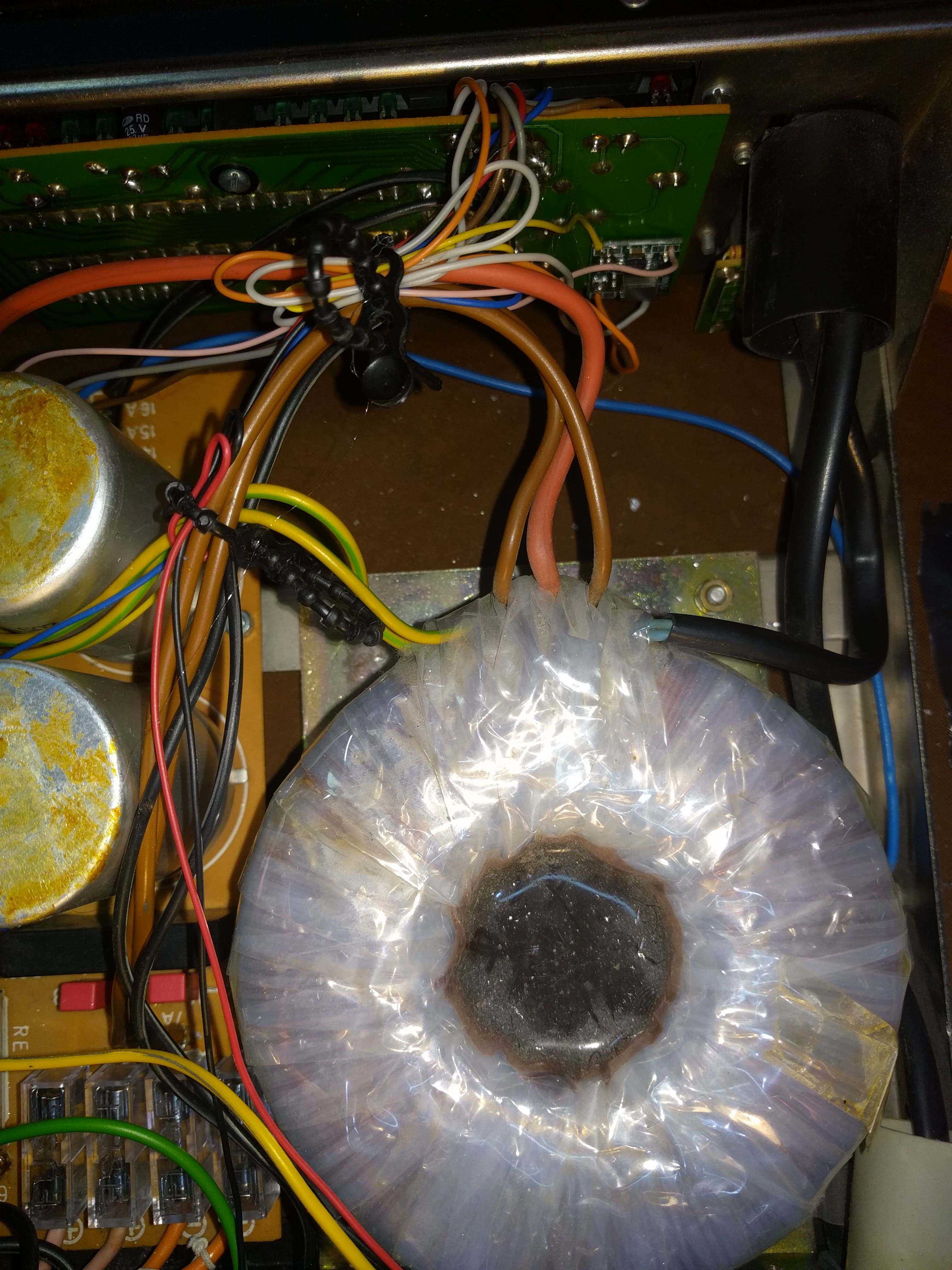

@Peca ja Pozdrav, ja samo sto upadoh na forum, ali temu pratim skoro dva meseca, pa mi je zelja bila da se upoznam sa svima i da unapredimo nista u nesto. Wima blokove sam uzeo u ProElektronik i nije neka cena, izasli su oko 500-700 din svi blokovi. Meni nigde nista na pojacalu nije nagorelo i nema znakova grejanja. Koliko vidim VU metar je konstrukcijski drugaciji od mog, i po komponentama i po izgledu. Moji ima lezece otpornike, lezece trimere, 2 kondenzatora od 10uF i 2 od 100uF. Postavicu opet galeriju slika ispod. Sledeca prepravka je NE u OP i ulazni bipolarac umesto ovih elektrolita i na kraju zobel. Torus je fabricki 170VA, veoma kvalitetne izrade i motan je bas debelom zicom, imam osecaj da ce terati vrhunski MJ15004/5, naso sam originale ON Semi u MG Elektronik, pa cu uzeti jedan da otvorim da se utvrdi poreklo i kacim slike. Slike https://m.imgur.com/a/aRWdgM3

Pozdrav, pojacalo funkcionise, i cuje se odlicno, nema gram suma i to me je iznenadilo u ogromnoj meri, za pred pojacalo koristim lampasa okacicu slike sutra. Za sada sam jos na 2n3055 i MJ2955 u levom kanalu i 2n3055 i BDX18 u desnom. Iskoristio sam ovaovu situaciju da uporedim zvuk, i Fake bdx i 2n imaju veoma dubok bas, dok original ei 2n i MJ imaju mekan tacan i precizan bas. Visoki se ne razlikuju znatno. Problem na koji sam naiso, VU metar ne funkcionise iz nepoznatog razloga, zamenicu sutra trimere i videti ishod.

@mutayu Otpornik R5 nije 72k vec 12k, cim sam naiso na tu gresku dalje nisam zagledao, posle cu da odradim detaljan pregled cele seme, pa cu reci kako stoje stvari. EDIT: Nisam video da si prepravio semu, sada sam naso medju prvim postovima. Izvinjavam se @vladd Stampa je mikroskopom pregledana, sve je savrseno, nigde nema hladnih lemova jer je sve zamenjeno i provereno, ceo jedan dan sam izdvojio merenju i detaljnoj inspekciji pre paljenja. Jedan kanal je uspesno podesen, drugi je crko pri podesavanju, zamenjeni su tranzistori takozvani "Fake" sa original EI 2n3055 i MJ2955, mirna struja opet podesena i pojacalo trenutno radi. Svira vec 3-4 sata tiho, mirna struja ne mrda sa 65.6mA. Siguran sam da su tranzistori u startu bili losi. Uzimam MJ15004/5 u MG i javljam situaciju. Okacicu slike u postovima, a stavio sam i album slika na mom prvom postu. Pozdrav Aleksandar

P.S Ova sema ima par gresaka, koristite onu skeniranu!
