Zen Mod

veoma dobra knjiga ;muss za svakoga ko hoce tacno da izracuna parametre sklopa - jednostavno - neophodan prirucnikipak - ne objasnjava osnove - sta/kako/itd ;u svakom slucaju - i za pocetnike - sacuvati je za posle ....

dobar ti taj sub od kaljevih ......

redom cemo - al' cu te opet vratim na ackermann-a , jerbo se malomalo krenes *urciti , a onda se sam meces da te neko lupa po usima .a nije prvi put - jednostavno ne pamtis i onda - pored toga sto se lacam racunara , digitrona i ovo malo mozga sto mi je u glavama - da nacrtam semu koju ces da pravis , moram jos i da kuckam da te podsecam na stvari koje si zaboravio ; napisah "enhanced 337" - sa razlogom . naravno da mozes da koristis i "enhanced 317" ako ce taj ispravljac da bude nezavisan od mase , pa ga umasis adekvatno tek na izlazu , ali nisam napisao da to moze da bude 78xx . pitanje principa . to je CCS ; struja je programirana , a napon ce se sam namestiti . iz tih razloga bude ~6V3dc , a ne zbog nekog slucajnog pada na regulatoru pretpostavljam da znas kako se od simetricne terminacije pravi nesimetricna ; od XLR prelazi na chinch ; spojis -leg na gnd ;ovde isto tako spojis - input na gnd i dobijes SE/BAL converter u samom sklopu ;ono sto je sipi i napisao , al' si evidentno znao pa nisi postavio potpitanje .aj' sad - mrsh na pivo , izracunaj jedno 3 ackermann-a, ocitaj jedno 4 ZdravoMarije .......

ako ti neki veliki toroid zazuji poekad - onda praviako ne zuju , a ti zaludan - opet pravi ...... mozda i cujes razliku .

hoces na mail ?500++ kB

verovatno si merio DC otpor mreze ....... kao i svi mi koji smo kao mladunci merili neke trafoe :confused1:prevaci DMM na DC voltazu i zabodi pipalice u uticnicu

jeste - ( inace - 8m ne dozvoljava remote linkimng , pa se ne vidi slika ) Aco je i pominjao taj princip u threadu o phono preampu s druge strane - da se slucajno ne nastavljamo u pravcu sta je cije i ko je bio prvi - treba pomalo pregledati i knjige starostavne , kao i service manuale za pro tehniku od pre 30++ godina - iznenadio bi se koliko stvari ima tamo , a danas se otkrivaju .......

a crtam svasta - to stoji ...Z1 - varistor za 250Vne rece - otkud tvoj Babel fura 4A iz mreze - od one lose baterije u multimetru ?

pile - majstore - mea culpa pri crtanju nije mi opravdanje ni sto mi je cera skakala po glavi dok sam crtao .......editovana sema u prvom postu ..........

zavisi s cim poredis ?konstrukcija generalno topla voda - kao i 98% konstrukcija sa cevima .veoma zgodna ako imas bas takvu potrebu - za gain stage-om ispracenim sa katod foloverom , gde je problematican i gain i taj kond preko katodnog otpora .sto se mene tice - s obzirom da bas nesto i ne koristim katodne otpore ( kad god mogu da ih izbegnem) a nesto i ne koristim CF u toj formi .....u svakom slucaju - hvale vredna topologija - pod uslovom da ti treba

al ih ne sarafi na case - ako mislis sebi dobronemoj posle - da nisam rekao

ajd ostavicu sipiju da te malo spasava ;nisi odradio domaci , vec nekolicinu puta .aman svaki pasus - il' je visak , il' .......

al' gledaj da ga uradis samo sa jednim elkom i dve diode

a jel' Brand ili je DIY ?

a moze .....a moze i bez toga ........ :tongue10:ovako je i fullproof i do 2V5 , i da ne razmisljas mnogo da li ce se elkovi grejati ......

svidja mi se onaj natpis "clear"obavezno da ga zadrzis i kasnije

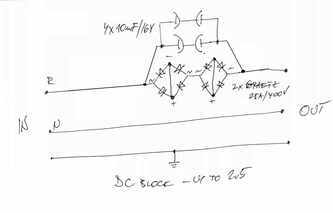

ako vam se desava da toroid nekad zuji , a nekad ne - evo starog trika , namenjenog da skine DC koji se cesto javlja u prljavoj mrezi.zasad sema - sutra i pokoja fotkica gadgeta namenjenog da se nakalemi na vod razvodnog kabela .cela dskalamerija - najbolje u plasticnu kutiju , s obzirom da je na 220V vodu ....btw. Bryston slicnu foru ugradjuje u sva svoja veca pojacala naravno - svesni ste blabla neophodnih sigurnosnih mera i nacina kako se izvodi na siguran nacin

btw. Steinikanemoj da bi mi postavio vise neko pitanje o ovome .......

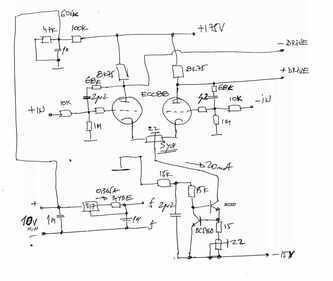

eve ga - varijacija onoga sto sam crtao nesicu za 12B4nacrtano da ti napoji oba kanala

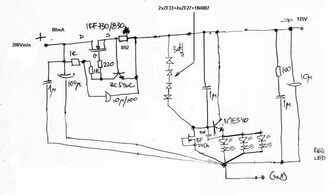

sema ;minus napajanje - moze i enhanced LM337 , uopste niej kriticno - jedan reg za oba kanalasto se tice + grane - pricekacu da se malo primiri server pa cu postovati i to ;u svakom slucaju ti treba xformer koji ce imati sekundare 160V/150mA , 15V/150mA , 9V/750mA

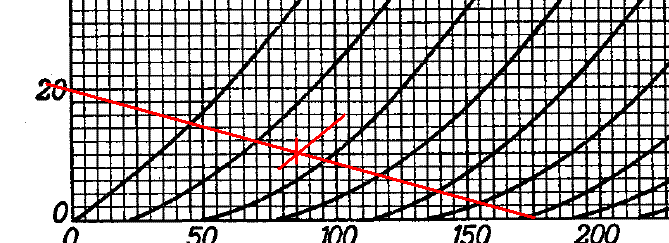

eve 10mA,oko 90Va-k , -1V6 bias - po triodnom sistemu

daj slikeposlao sam ti SMtj. evo saljem ga

a imas li ga ?
