Balansirana veza, masa?

Preporučeni Komentari

Nabavio sam neki stari pasivni EQ.

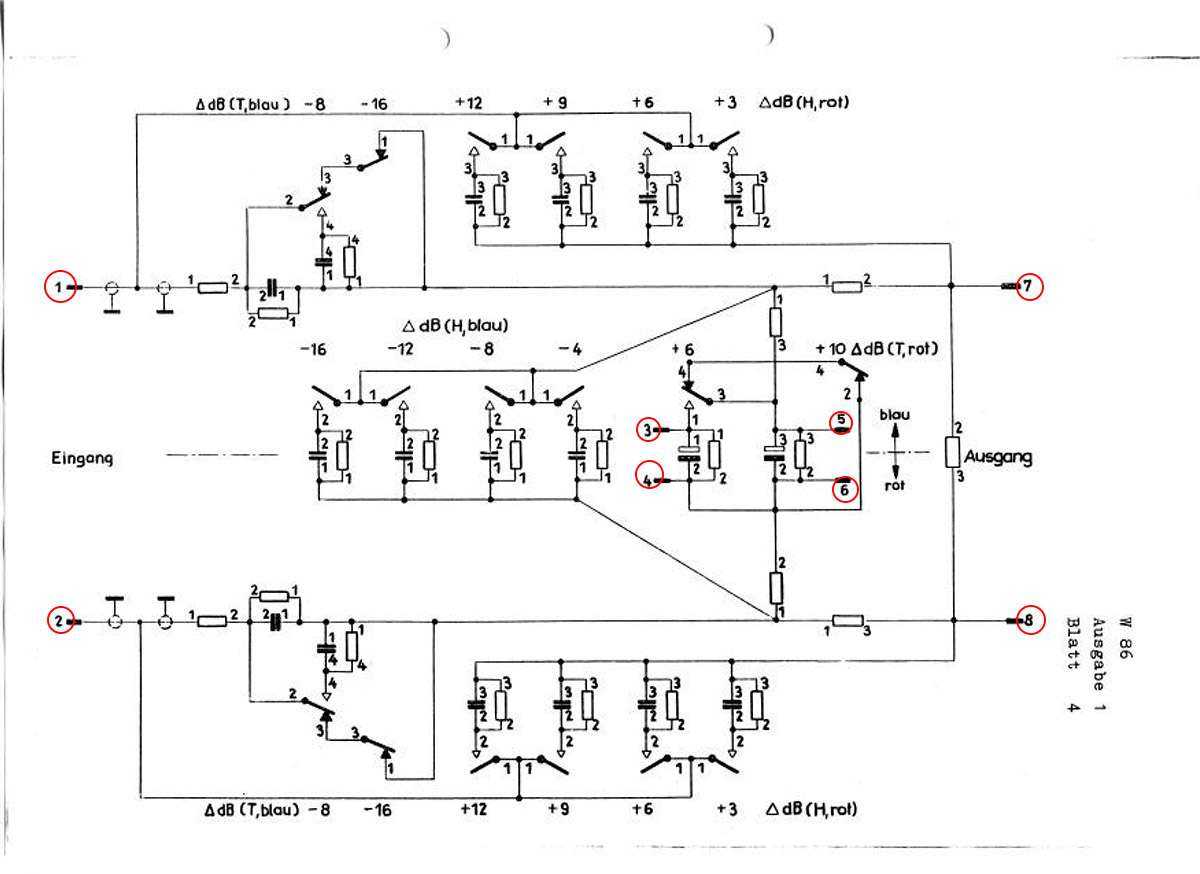

Gledam ovu semu i nije mi bas jasno kako da povezem balansirani kabl na ovo cudo, tacnije na koji pin ide masa od kabla ???

Ulaz je pin 1 i pin 2, a izlaz su pin 7 i pin 8. Nemam pojma cemu sluze pinovi 3,4,5 i 6 . :wacko:






Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

nezavisno od uređaja, kabl na kabl ? mislim, gledam u šemu, gledam, gledam i stvarno ne vidim da ijedan element ima ikakvu referencu na masu u celoj šemi, sve su korekcije na samom signalu ili između balansiranog i nebalansiranog. jedina masa na šemi je ona koja pokazuje da su shieldovani kablovi na ulazu. a tu su i misteriozni pinovi 3, 4, 5 i 6 koji mi ne deluju da su masa.

a koji je to uređaj ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

na gearslutzu (obožavam taj forum inače, tamo su ludi ko struje :crazyrocker:) par njih kaže da je chassis ground na 5-ici, možda da premeriš unimerom ka šasiji da budeš siguran.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
6 minutes ago, Mentok said:

na gearslutzu (obožavam taj forum inače, tamo su ludi ko struje :crazyrocker:) par njih kaže da je chassis ground na 5-ici, možda da premeriš unimerom ka šasiji da budeš siguran.

nazalost nije, vec premereno ;)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

doduše isto kažu da ima ogroman gain loss pošto je pasivan i predviđen da radi sa preampom, pošto je jel studijska oprema, ali verovatno dobro sve to znaš i znaš šta si naumio sa njim :good: samo kažem...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

tako je, negde oko 34dB pojacanja mu treba

obicno je isao zajedno sa V72, ali njega tesko da cu moci kupiti :D

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

bome, kolko vidim na internetu i samo ovaj EQ dostiže pozamašnu cenu. nego, verovatno ti je padalo na pamet, ali uvek postoji mogućnost da je tvoj primerak neispravan s nekim prekidom ka pinovima :ermm:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

pa kada pogledas originalnu semu vidi se da nijedan pin ne ide na masu

8 pinova ima pozadi na konektoru i svih 8 su prikazani na semi (zaokruzeni crvenom)

inace imam dva komada i potpuno se isto ponasaju, tako da ne verujem da je neki pin raskacen

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Elem, šta će ti masa kod potpuno balansiranog uređaja?

Pasivna skalamocija kojoj treba cca 34dB pojačanja.

Evo ti oriđiđi dokumentacije (nije teško naći na net-u)

W86.pdf

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

pa nikada nisam do sada radio sa balansiranim vezama, pa nisam bas bio siguran koliko masa igra ulogu u svemu tome

taj pdf vec imam, inace gore prikacena slika je iz tog pdf-a

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Eckmiller W86 nema masu na konektoru. (kod drugog modela W86A masa je na pinu 5 i na sasiji) Postoji mogucnost da je sasija povezana na metalne uvodnike sa strane konektora Tuchel T2000 8 pin. Medjutim ima vise tiova tog konektora i kod nekih su ti drzaci izolovani u plasticnom telu konektora. A takodje posotji i komplementrani konektor za svaki tip sa masom na tim okruglim nosacima i bez mase na nosacu T2001 konektor.

Masa je na sasiji. Ja imam Eckmiller atenuator i drugi tip Tuchel konektora, ALI i buksnu ispod srafa na sasiji. Na te pinove konektora za ulaz i izlaz mozes koristiti one male "luster kleme" iamih u prodavnicama kod nas. Ja sam probao i vrlo dobro drze. Ne mora se koristiti komplementarni T2001 konektor.

Proveri da li ima kontakt na nekom od ta 2 deblja nosaca na konektoru. Ako nema onda koristi usicu ispod nekog od srafova za masu. Na jensenovom sajtu pogledaj kako se povezuje balansirana veza. Ili na Rane sajtu.

Tu je veci problem opterecenje filtera. To je vrednost otpornika na izlazu. Trebalo bi da je oko 200oma Moras otvoriti kutiju i to proveriti. Od toga ti zavisi kakav driver ces morati koristiti za neki normalan rad uredjaja. minimum 4 x manje od opterecenja ako je 200oma onda je to oko 50oma unutrasnji otpor drivera.

(Tesko izvodljivo sa cevima. minimum 4 sekcije ecc88 u paraleli u katod foloveru... orijentaciono izlazna impedansa KF-a je 1/Transkonduktansa)

Touchel T2001.jpg

Touchel T2000.png

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Hvala Zoki.

Uzeo sam buksne od 2.8mm, probao i pasuju bez problem.

U pravu su sto se tice mase, mase sa signalnih kablova idu na kuciste vezano srafom.

Inace nijedan veliki bocni nosac nije vezan sa masom.

Obicno se vezivao V72 preamp posle ovog EQ.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Uvek je pretposavka da ide u neki rek u studiju, pa se ram vezuje na uzemljenje.
