Stavio si i terminaciju i lokalni decoup, super :)

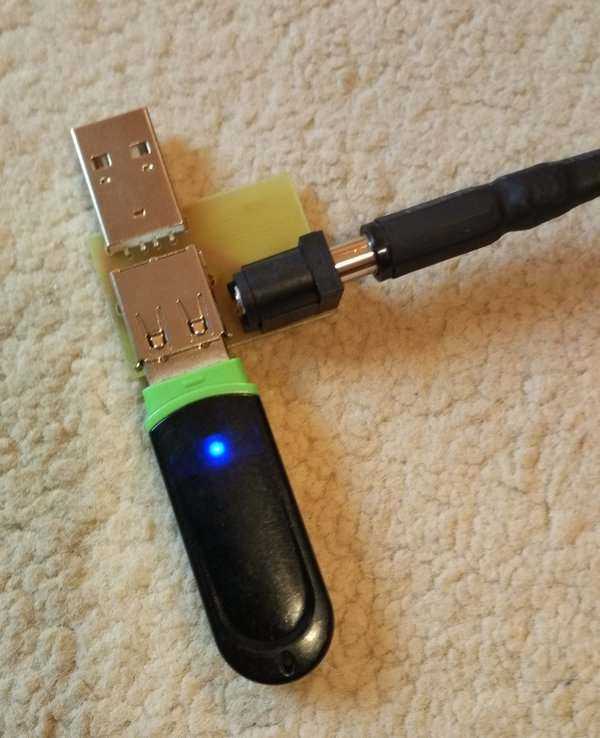

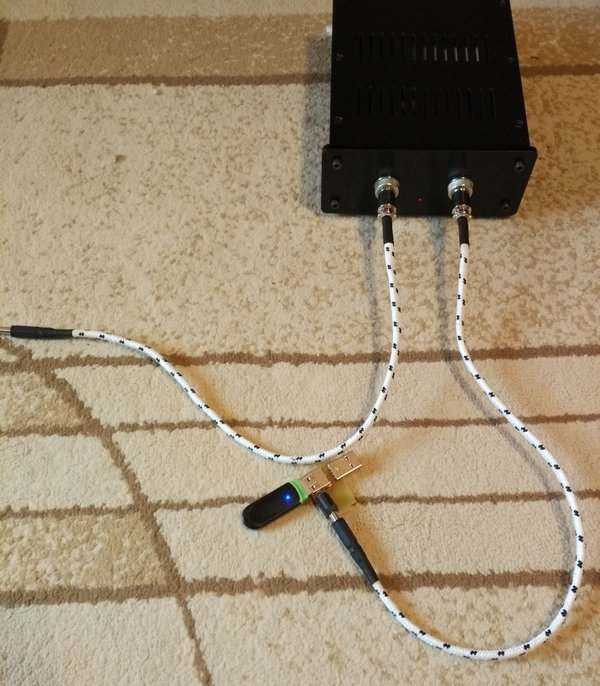

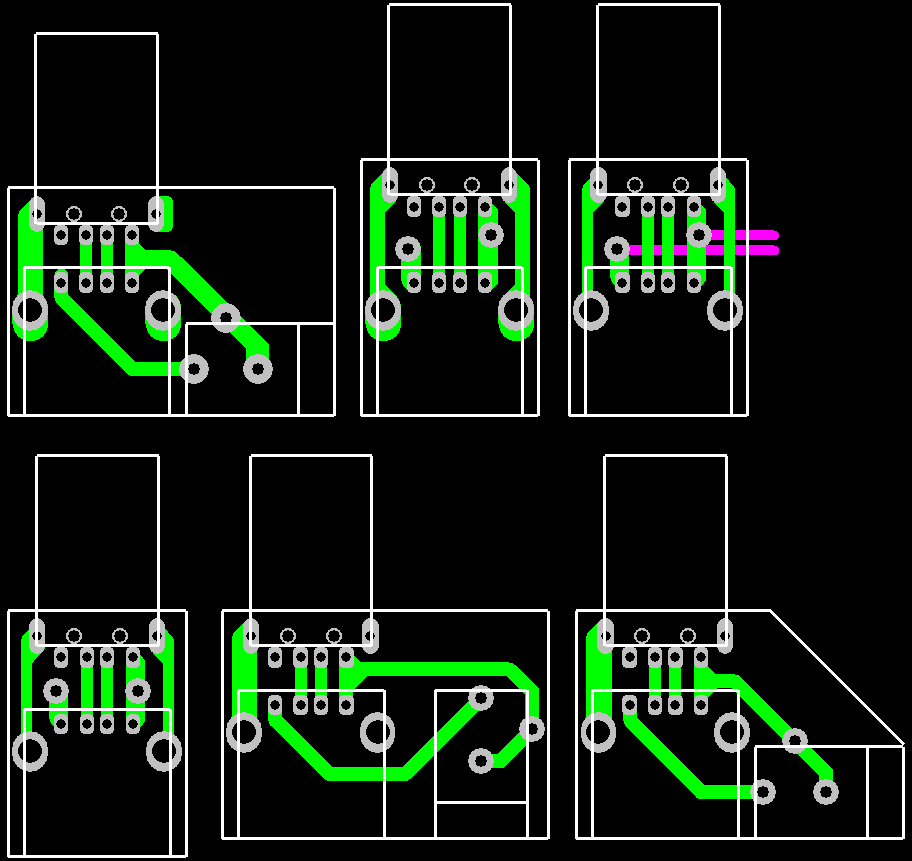

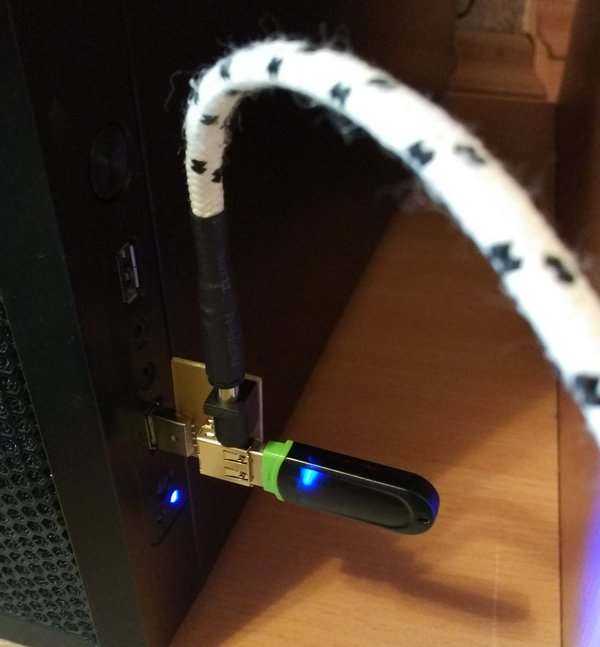

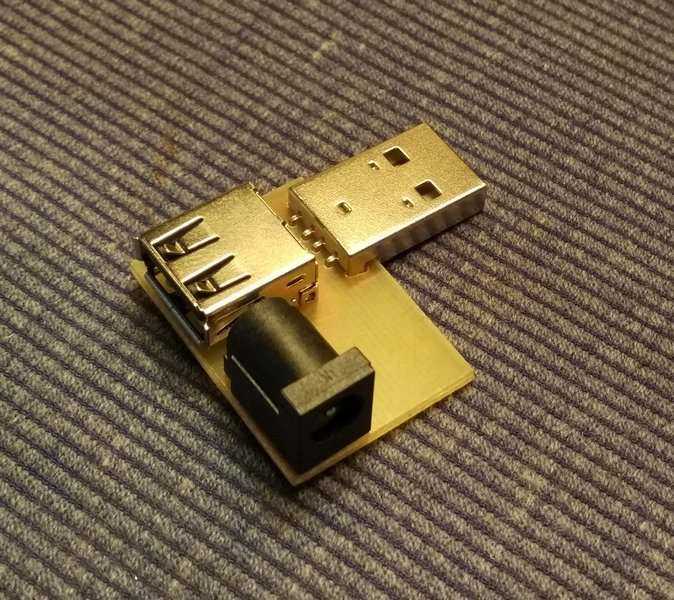

Ja takođe radio neke varijante... I sa onim jackom...




Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ma da, terminacija da koliko toliko simulira da je prikačen neki uređaj.
Dobra ti ideja sa konektorom, možda ti je ukradem. :whistle3:
Ja naučio da sve to lemim direktno. :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

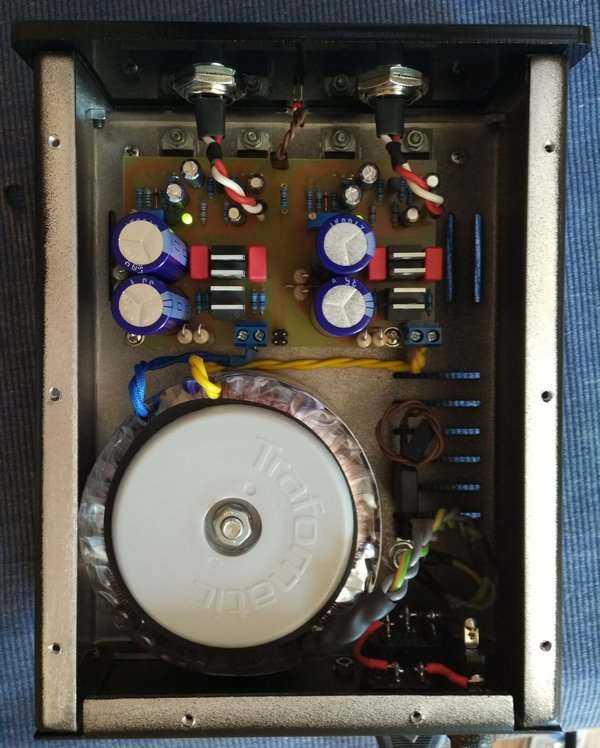

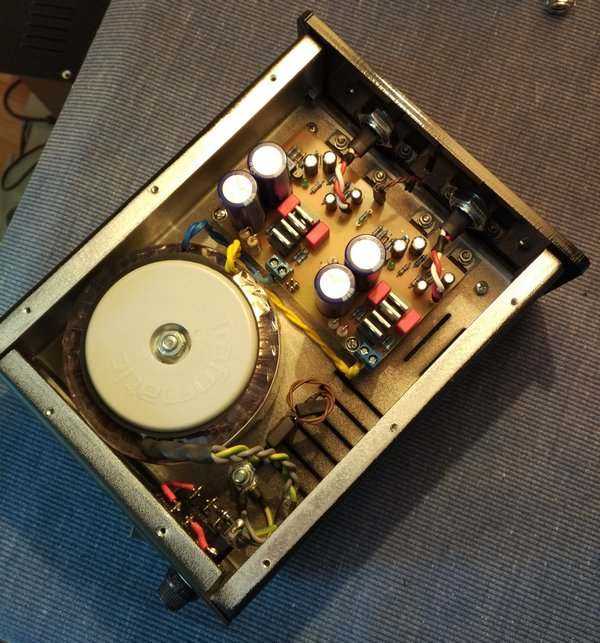

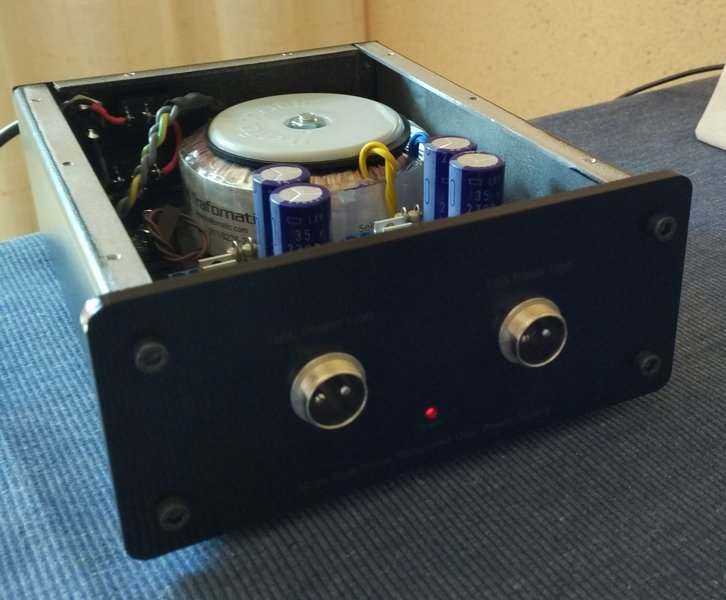

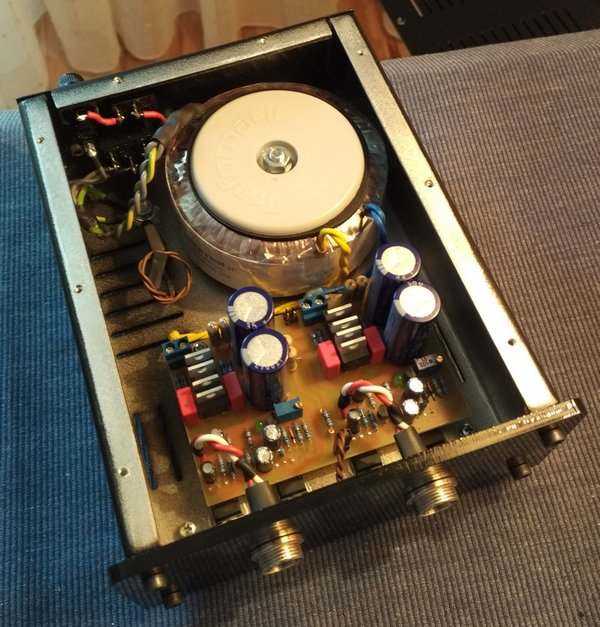

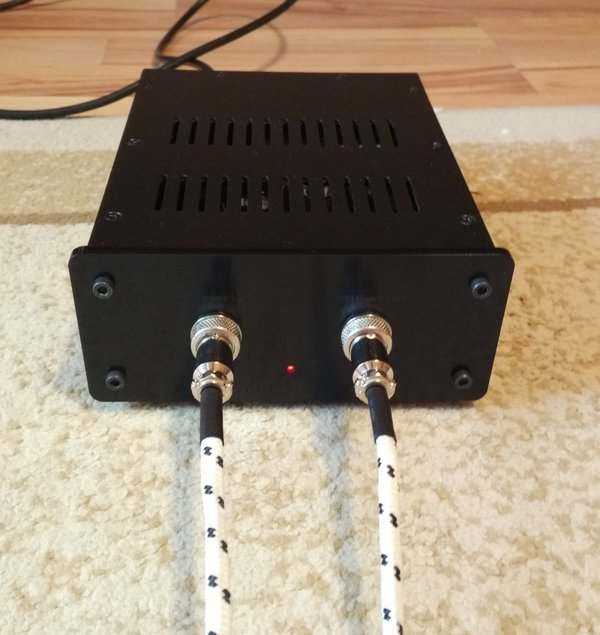

To sam drugaru radio napajanje za DAC, neki M2Tech mislim. Trebalo je imati dva napona, +5 i +12. Radio sam Teddy PSU. Evo par slika, da suzbijemo virus malo...

Ako nekom treba Teddy PCB, mogu postaviti, sa nekim malim pojašnjenjima... Mada se Teddy ne ponaša kao klasičan reg, pre bih rekao filter, te treba doterati neke vrednosti komponenti za zadatu struju i napon.














Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

t.

fali t.

splitter.

al pravilnije ovo nije splitter ni isolator već injector a ti ga krsti po naški kako oćeš.

u svakom slučaju lep rad.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
14 minutes ago, guja011 said:

t.

fali t.

splitter.

al pravilnije ovo nije splitter ni isolator već injector a ti ga krsti po naški kako oćeš.

u svakom slučaju lep rad.

Jes fali, nisam ni obtatio pažnju. Šta ćeš, sve na brzinu, slabo mi idu jezici... :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

@Nesic Dobro odrađeno napajanje.

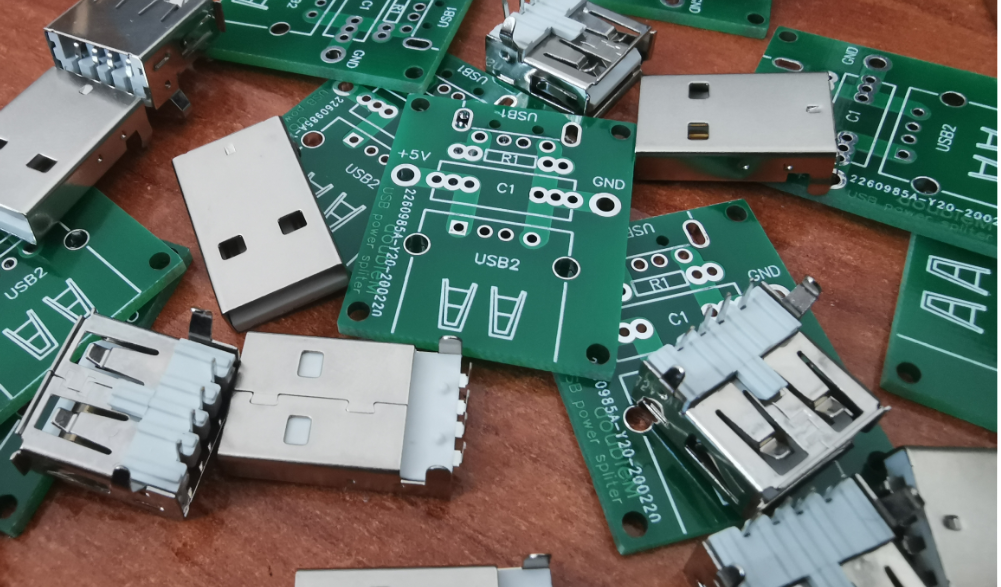

Inače, imam više ovih bez "T" pločica. Nisam ih još uvek testirao na terenu jer nemam napravljeno napajanje. Ako neko ima već napravljeno napajanje mogu da mu prosledim?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima




Diode su BYW29/200
Rs1 = Rs2 = 4R7/0.6W
Rp1 = Rp2 = 0.56R/2W
Cs1 = Cs2 = 1uF
Cx1, Cx2 = staviš šta imaš, ja stavio 2 x 3300/35
Neoznačeni SMD = 100nF 1206

JFET = MMBF5486


Za 5V, struju opterećenje 200mA i pomenuti JFET idu sledeće vrednosti:
Sekundar = 10V/2A
R1 = 470R
R6 = 3K3
R11 = 2K7
R7 = 100K
R8 = R8A = 110K

Za 9V, struju opterećenja 350mA i pomenuti JFET idu sledeće vrednosti:
Sekundar = 13V/2A
R1 = 330R
R6 = 6K8
R11 = 4K7
R7 = 100K
R8 = R8A = 330K

Sve ostalo po shemi: https://www.teddypardo.com/diy/superteddyreg.html

Pomenute vrednosti sekundara sa izabranim vrednostima elemenata daju preko prvog tranzistora ~5V razlike ulaz/izlaz, preko drugog ~3V (za oba slučaja)

teddysuperreg.zip

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ne kontam te... zapravo te slabo kontam i inače :D :D :D

Promenim sve ako nekome vaistinu treba :)

Uslov je da se ima transformator :D

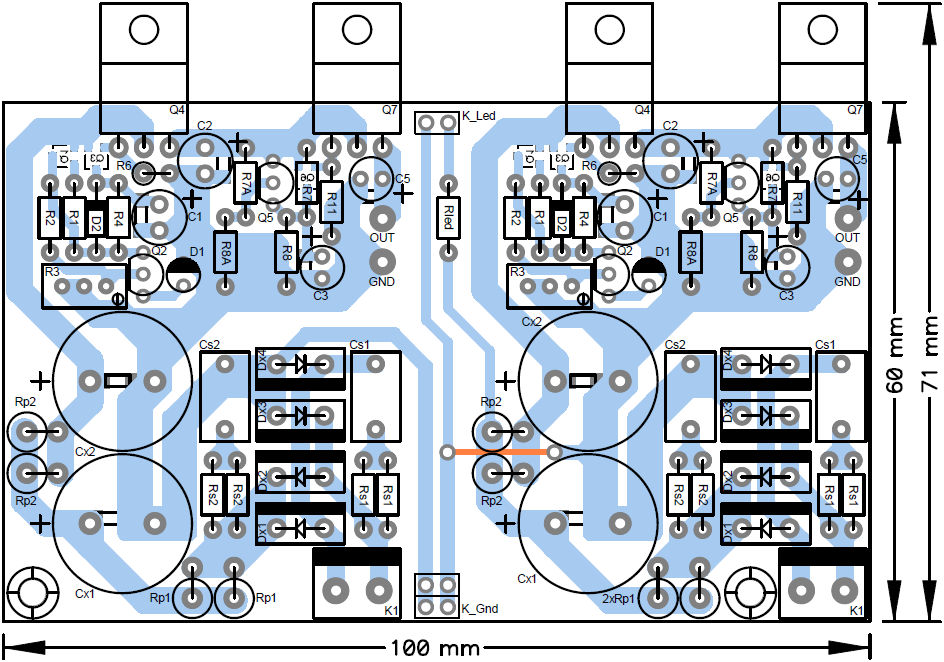

More evo vam ASCII file pa se dorađujte. Ja sam prešao na Pooge 5.51 :D

Medo_ASCII.PCB
