Univerzalno resenje preampa

[Zen Mod]

izlaz ne vuci preko releja , nego ga relejem samo mjutirati na masu

[Sipi]

..Zato se i stavlja otpornik na ulaz da ne opterecuje izvor...

To neminovno povecava Zout izvora - 100R kao zastitni otpor je malo (na 2V izlaza iz izvora to je 20mA opterecenja za izlazno kolo izvora, dakle prilicno).Bolje da je zastitni otpor 1 ili 2k a da na izlazu selektora bude JFET buffer sa Zin od bar 1M.

[Impuls]

Ovaj problem se resava tako sto releji nece spajati ulaze na masu vec ce samo rele koji radi usmeriti signal

[Zen Mod]

kako vam drago hehesvako cereslo ima zastitni R pocev od 100 oma na izlazu , tako da mozes i na to racunati ;onaj koji to nema - il je za bachanje , il' mu i ne treba :)uostalom - svako moze tu staviti sto zeli - od kratkospojnika do ciljanog otpora za atenuaciju

[Zen Mod]

Ovaj problem se resava tako sto releji nece spajati ulaze na masu vec ce samo rele koji radi usmeriti signal

ako neki od ulaza ostaje lebdeci - imaces preslusavanje sa aktivnim , kako god vodio mase ako se pravi prava stvar - nekorisceni ulazi se moraju mjutirati

[Impuls]

Predlog je sledeci: bice postavljen otpornik ali ce na stampi biti ostavljeni pedovi jedan blizu drugog tako da onaj ko ne stavlja ulazni otpor jednostavno prelemi ta dva peda. Ista situacija ce biti sa mirnim kontaktima releja, ko zeli da mu spaja na masu prelemice padove

[viktor1986]

Neko je trazio bese temu sa Zocky-jevim radom na ovu temi...Pa, evo teme!http://www.diyaudio.rs/topic/364-line-by-zocky/

[stefaca]

molba za impulsa; ako smemda li ces okaciti semu sklopa kada krenes da radis. volim da gledam i objasnjavam sebi kako radi neki sklop. nisam elektronicar pa eto gledam i ucim na taj nacin

[Impuls]

Da definisemo sta cemo da raditi pa cu staviti semu.

[zocky]

Ako želite da malo zakomplikujete igračku, evo digitalnog anti-klik selektora ulaza.MUTE radi kod uključenja preampa i kod svake promene ulaza. Ja sam ovo ubacio u moj HT pojačavač.Digitalni selektor ulaza.pdfOdređena relea (duplirana) za primenu u stereo preampu treba izbaciti ili duplirati ako se ide na "dual mono" koncept preklapanja.U smd-u bi ta kontrola mogla da se smesti na malom prostoru direktno na činč pcb-u.Vredi razmisliti o upotrebi Omron relea, recimo G5V-1 je sa jednim parom kontakta, malih je dimenzija i idealan za odvojeno preklapanje kanala. Ja sam ovo nabavljao u M&G-u, jedina mana mu je cena ali bi se i to verovatno moglo srediti većom količinom u nekom GB-u. Takamisawe su, kao što Zen reče, industrijski standard ali ako nema kompromisa onda bi trebalo da je ovaj Omron u vrhu mogućeg izbora.

[viktor1986]

Da definisemo sta cemo da raditi pa cu staviti semu.

Ja bih ovu plocicu koristio u preampu koji ce biti dual mono konstrukcije pa mi za to treba selektor i da ima jedno 4 ulaza primera radi. Plocica da bude dimenzija koje bi se uklopile u 1HE kutiju. To je to sto se mene tice a u planu mi je, barem trenutno neko razmisljanje, da se koristi LDR kao potenciometar a zatim neka aktiva...

[Ја sam sam]

Што се мене тиче и Ја чекам коначни облик.

Релеје сам већ обезбедио, само да не промените радни напон!

стоН_Колд

[Impuls]

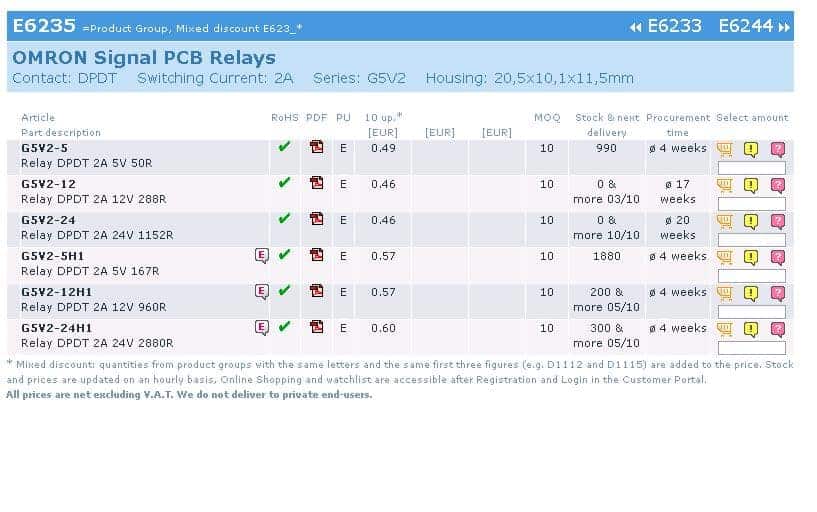

Ima dupli omron

[Impuls]

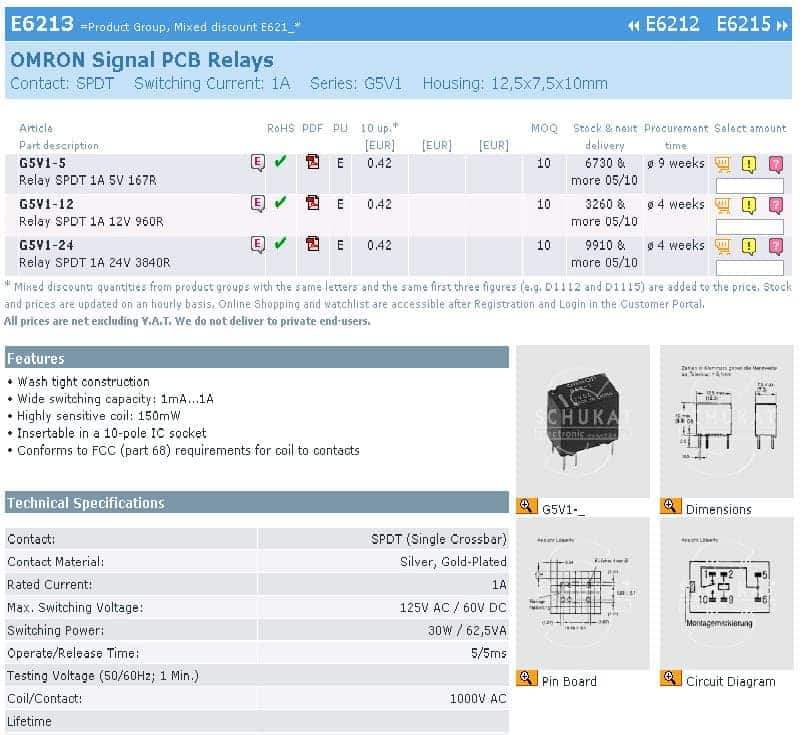

Evo i obicni

[Zen Mod]

Predlog je sledeci: bice postavljen otpornik ali ce na stampi biti ostavljeni pedovi jedan blizu drugog tako da onaj ko ne stavlja ulazni otpor jednostavno prelemi ta dva peda. Ista situacija ce biti sa mirnim kontaktima releja, ko zeli da mu spaja na masu prelemice padove

[Zen Mod]

Ako želite da malo zakomplikujete igračku, evo digitalnog anti-klik selektora ulaza.

MUTE radi kod uključenja preampa i kod svake promene ulaza. Ja sam ovo ubacio u moj HT pojačavač.

....

sto se mene tice - nepotrebna komplikacija ;

selektor ti ionako treba - tako da upotrebom par diodica , otpornika i jednim elektrolitom u paralelu sa izlaznim releom se resava milion stvari

drugo da se pravi selekcija sa touch controlom - onda ne pacham u resenja

secam se Anzai preampa iz elektora - selektor je bio elektronicki najkomplikovaniji deo , zajedno sa logicki resenim timerima za kasnije paljenje anodnog napona ......

naravno da sam to tad resio daleko jednostavnije

[Ја sam sam]

sto se mene tice - nepotrebna komplikacija ;

Ни Ја нисам за компликовање, мада можда је Зоки у најави хтео да имплементира и даљинско управљање.

И даље сам за простије решење, али ако већина одлучи другачије ......!

стоН_Колд

[Impuls]

Plan je plocica selektora. Kako se sa obicnim preklopnikom upravlja tako se moze i procesorom upravljati. Ne bih predlozio postavljanje digitalije na audio plocicu. pre bih bilo koju digitaliju stavio sto dalje ulaznog selektora a to znaci na prednju starnu uredjaja

[Zen Mod]

Plan je plocica selektora. Kako se sa obicnim preklopnikom upravlja tako se moze i procesorom upravljati. Ne bih predlozio postavljanje digitalije na audio plocicu. pre bih bilo koju digitaliju stavio sto dalje ulaznog selektora a to znaci na prednju starnu uredjaja

[andrics]

Po meni jako dobar koncept. Sto se tice digitalne kontrole moglo bi i ovako da izgleda ako ima zainteresovanih .

http://www.diyaudio.rs/topic/341-preamp-sta-praviti/page__view__findpost__p__11513

Uradjen za pumpkin sa jeftinim displayom 2x16 karaktera , PIC18F4550 sa boot loaderom i USB konektorom za jednostavno programiranje kontrolera novim verzijama .

Stampa moze da se prilagodi da odgovara svima . Ja sam spreman da doniram HEX za pic.

U mojoj varijanti gura 2x PGA2310 (balnced) 6 ulaza (4 rca 2 XLR ) i ostala su 2 linije za mute relay ili po zelji . Daljinski je philips RC5. Negde na forumu je sema al se ne secam gde sam je postovao .

Varijacije na temu su moguce u bilo kom smeru

Ja sad radim na malo skupljoj varijanti sa grafickim display-em 128x64 al to poskupljuje sam modul za oko 20 e i komlikuje nabavku za group buy, a sem veceg fonta , coravi se sa godinama , nema nekih bitnih prednosti .

[zocky]

Slažem se da se i bez one digitalije može komotno živeti :angry7:Obzirom da imam 50 relea za ovu namenu koja su specifična (polarisana)i "obsolete", nema svrhe da naručujem pločice koje će proisteći iz ove teme. Normalno, ako vam ikako mogu pomoći - tu sam.

[zocky]

Po meni jako dobar koncept. Sto se tice digitalne kontrole moglo bi i ovako da izgleda

Koja je okvirna cena materijala za ovaj tvoj uređaj i bil' mogla da se izvede šestokanalna atenuacija sa njim?
