stein Napisano Jul 27, 2011 Autor Share #683 Napisano Jul 27, 2011 Sreća pa sam bio dovoljno pametan pa da od svih poluprovodnika kupim dovoljan broj komada za ovakve situacije... Daklem, kad odem kući... Menjam ime u Jovo... Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 27, 2011 Share #684 Napisano Jul 27, 2011 preko ta dva kom 1K imas svega 20-30 V sto ce reci da njihova disipacija ne moze biti veca od 225mW po komadu Link to comment Podeli na ovim sajtovima More sharing options...

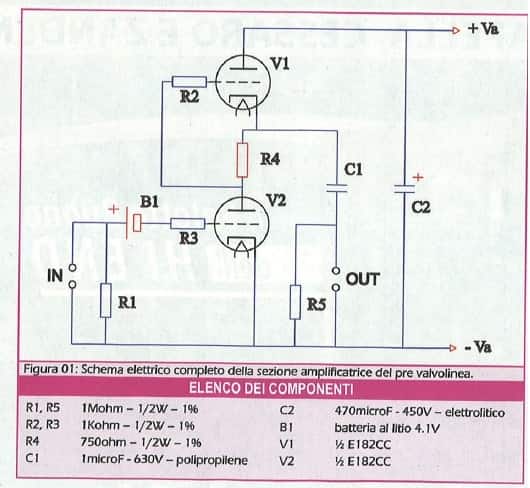

Rade Napisano Jul 27, 2011 Share #685 Napisano Jul 27, 2011 Off , nema mosfeta .......http://www.audiodesignguide.com/Ibridone/index.html Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 27, 2011 Autor Share #686 Napisano Jul 27, 2011 preko ta dva kom 1K imas svega 20-30 V sto ce reci da njihova disipacija ne moze biti veca od 225mW po komadu Tako sam i ja računao, međutim... Samo je boja počela da se topi i prffff... Diode su zasvetlele onako... veoma intenzivno... Ništa, imam još jedan BF245A, (inače nigde verzija A nema da se kupi, samo B i C a to smo već elaborirali) ovih BC546 imam ihaj, IRF730 takođe, a i još jednu garnituru zenerica (1W) a i MJE340... Povadim sve, lepo proverim da nema još neki feler na vodovima, mada, nisam sinoć više ništa našao da nije vezano kako treba po šemi, al' proveriću, pa onda opet probati... Jedino mi palo na pamet da nije možda problem u vrednosti otpornika koji je opterećenje na izlazu, pa da zbog toga bude neki problem... Ništa, kad promenim sve delove, idemo ispočetka... Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 27, 2011 Autor Share #687 Napisano Jul 27, 2011 Off , nema mosfeta .......http://www.audiodesi...done/index.html A baš i nije supersimetrični sklop... Baš off... Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 27, 2011 Autor Share #688 Napisano Jul 27, 2011 Zaboravih da dodam, na ulazu (na prvom kondu iza dioda) je bilo 200VDC... Link to comment Podeli na ovim sajtovima More sharing options...
Rade Napisano Jul 27, 2011 Share #689 Napisano Jul 27, 2011 Nemam ja pojma o tome Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 27, 2011 Autor Share #690 Napisano Jul 27, 2011 Nemam ja pojma o tome Ako si malo pratio temu (šta sve radim) video bi da si amater u odnosu na mene. Ja bih mogao da budem guru za neznanje... Tačno mi dođe da osnujem neku versku sektu neznalica i budem njihov idol i vođa... Link to comment Podeli na ovim sajtovima More sharing options...
Rade Napisano Jul 27, 2011 Share #691 Napisano Jul 27, 2011 Ako si malo pratio temu (šta sve radim) video bi da si amater u odnosu na mene. Ja bih mogao da budem guru za neznanje... Tačno mi dođe da osnujem neku versku sektu neznalica i budem njihov idol i vođa... Ma nema veze što nezamo , važno je da znamo ko zna , to je važno ...... Inače na šemi je jedno predpojačalo koje uz par detalja , strujni izvor i izlazni trafo košta puno novaca ...... Sad ću da prevedem tekst o strujnim izvorima Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Jul 27, 2011 Share #692 Napisano Jul 27, 2011 Sad ću da prevedem tekst o strujnim izvorima Дај бар линк да читамо док ти преводиш Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 27, 2011 Autor Share #693 Napisano Jul 27, 2011 Дај бар линк да читамо док ти преводиш A ti si baš taj koji pročita sve... I onda postavlja pitanja na već date odgovore... Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Jul 27, 2011 Share #694 Napisano Jul 27, 2011 Ваљда умемо и ми да преводимо Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 27, 2011 Autor Share #695 Napisano Jul 27, 2011 opcija 2... @ZM... vako? Link to comment Podeli na ovim sajtovima More sharing options...

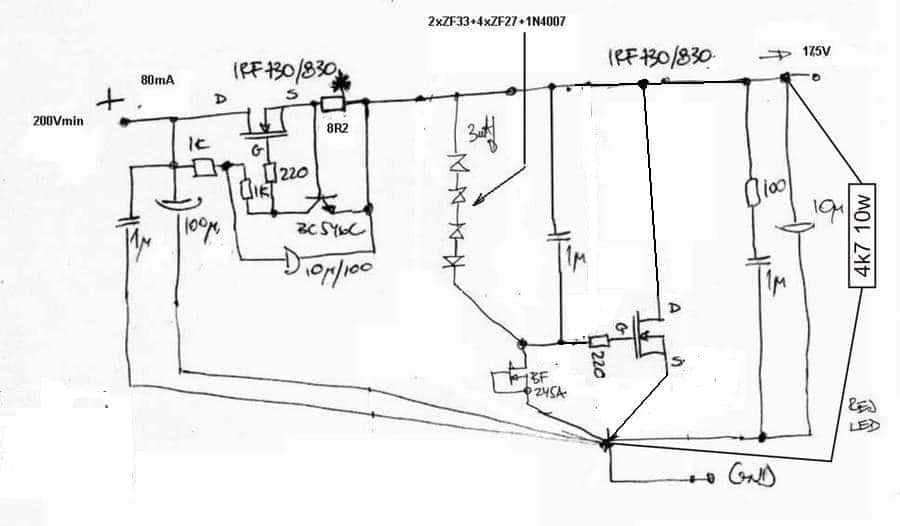

Zen Mod Napisano Jul 27, 2011 Share #696 Napisano Jul 27, 2011 skoro hehe a lepo sam ti rekao jos onomad da radis kasniju varijantu koju ti je Sipi nacrtao - ovo sa ledovkama nije za faint at heart ovako - isto aali bez 1nF Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 27, 2011 Autor Share #697 Napisano Jul 27, 2011 Nije meni slabo srce, no mi šuplja lobanja... A ovo sam 'teo u inat ... A i zbog delova koje je Sipi naznačio u šemi (mrzelo me da tražim šta je zapravo šta) Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jul 27, 2011 Share #698 Napisano Jul 27, 2011 ...Sipi naznačio u šemi... Aj' molim te daj link/br. posta na tu semu, ne mogu da je nadjem... Link to comment Podeli na ovim sajtovima More sharing options...

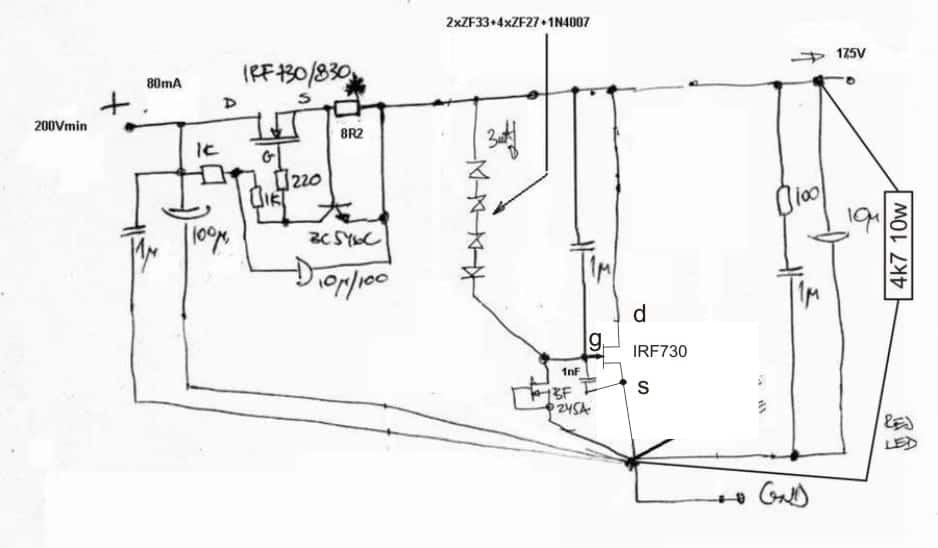

stein Napisano Jul 27, 2011 Autor Share #699 Napisano Jul 27, 2011 ovo... Prerađena ZM šema je tu negde, pošto već imam pločicu, skockaću, trebalo bi da radi. Pretpostavljamo da je do kuršlusa došlo na relaciji preterano velike struje kroz LED-ove, oko 14mA nominalno (matematički) po diodi. Prvo ću da proverim zenerke i pobacam sumnjive poluprovodnike, polemim po dorađenoj šemi i trebalo bi da radi. U svakom slučaju, sam sam kriv jer sam zbrzao nacrt pločice i napravio dve greške od kojih je ova druga - spoj donjeg niza zenerica na gnd umesto na bazu MJE340/Drain BF245A- mogla da dovede do urušavanja sklopa. Jesam ja to na veoma kratko uključio tako, ali kada se ledovi nisu osvetlili, shvatio sam da nešto opako ne valja (a na izlazu napon kao i na ulazu) i odmah sam isključio, ali znam da je poluprovodnik uvek neuporedivo brži od mene, tako da se ništa ne čudim ako je još nešto vrisnulo, a očigledno je da nešto jeste, jer da nije, radilo bi Link to comment Podeli na ovim sajtovima More sharing options...

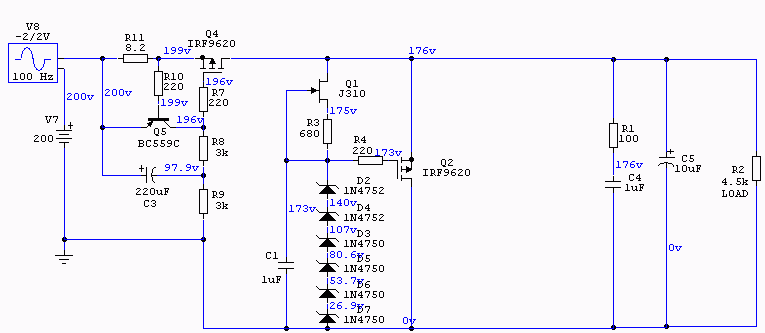

Sipi Napisano Jul 27, 2011 Share #700 Napisano Jul 27, 2011 Pa sta ti sad tu nije jasno - oba MOSFETa mozes da stavis IRFP9240, JFETova imas kilo i dvesta grama (za 3-4 mA sa 2sk363 stavis R3=100R), Zenerke su 4 od 27V i 2 od 33V (ili zbirni ekvivalent drugih vrednosti). Koji su to jos specijalni delovi koji te muce ? EDIT: Ima greska - otpori R8 i R9 treba da su 30k/2W (moze i 33k) a ne 3k Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 27, 2011 Autor Share #701 Napisano Jul 27, 2011 Ma ništa, onomad sam jednom letimično pogledao u šemu i oni IRFP9240 su me valjda podsetili na one IRFP od nenađijuma koje je Zen jednom postovao u jednoj šemi pa su me svi belo gledali kad sam pokušao da ih kupim, a posle mi se iz sasvim nepoznatih razloga u glavi (ne znam kako, majke mi) vraćali kao 2N9.... (pomislih, tek to neću naći) i onaj J310 mi je još onda bio potreban u aktivnoj skretnici (jer tada još nisam naučio ono što sam kasnije naučio da uopšte nisu bitni u aktivnoj skretnici)... Dakle, nisam uložio ama baš ni grama truda da uradim po šemi koju si ti dao... Možda me je fascinirala ideja da je zanimljivo ako vrišti crveno svetlo iz ispravljača/stabilizatora... Znaš da se samnom nikad zapravo ne zna... Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 27, 2011 Autor Share #702 Napisano Jul 27, 2011 Prerađeno. Ništa ne dimi. Ono što mi se ne dopada je količina toplote koju zrači onaj prvi IRF730 u nizu, baš se jako greje (namontiran na AL ploču 2mm 50x40mm - nekad bio neki rashladnik za neki fix reg - da, pazio sam da ga izolujem da ne bi bilo plesanja u strujnom kolu ) i primetio sam da napon raste, polako, ali sigurno, u koracima po 0.1V... Došao sam posle nekoliko minuta rada ispravljača (opterećen sa 4k7/10W koji se takođe opako greje) do 177.5V pa sam isključio, čisto da proverim da li ima nešto da se može uraditi pre nego opet napravim neki kuršlus. Na ovaj prvi IRF ću da stavim nešto poštenije, onaj dole sa Sorsom na masi se baš i ne greje. Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jul 27, 2011 Share #703 Napisano Jul 27, 2011 ...onaj dole sa Sorsom na masi se baš i ne greje.Sto znaci da nije u funkciji (mala ili nikakva struja tece kroz njega jer si poddimenzionisao struju kroz CCS pa sve ide u potrosac a slabo sta u shunt) Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 27, 2011 Autor Share #704 Napisano Jul 27, 2011 Sto znaci da nije u funkciji (mala ili nikakva struja tece kroz njega jer si poddimenzionisao struju kroz CCS pa sve ide u potrosac a slabo sta u shunt) Biće da sam pogrešio. Sad sam ostavio malo duže pod naponom. Ne da se greje nego prži! Sledi kopanje za hladnjakom koji će ovo da ohladi... Link to comment Podeli na ovim sajtovima More sharing options...
