NIXIE

Shared Current Power Supply

Preporučeni Komentari

Mislis zenerka + darlington-trilington?

Bazicno napajanje, sumovito, osetljivo na opterecenje, bez povratne sprege=veliko variranje izlaznog napona

Pride je malo nezgodno naci komponente za 300+ volti.

Probaj da nadjes neku semu sa neonkama, OB2, OC3...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Nesto mi zaglavljuje edit

P.S.

Za visok napon ti ne treba "shared current", za niske, uvek mozes preterivat sa trafoom sa nekoliko sekundara, posebno ih ispraviti, smanjiti struje kroz diode, pa sabrati...ako si bas osetljiv na shot noise, i ne koristis soft rikaveri diode..

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
8 minutes ago, vladd said:

Nesto mi zaglavljuje edit

P.S.

Za visok napon ti ne treba "shared current", za niske, uvek mozes preterivat sa trafoom sa nekoliko sekundara, posebno ih ispraviti, smanjiti struje kroz diode, pa sabrati...ako si bas osetljiv na shot noise, i ne koristis soft rikaveri diode..

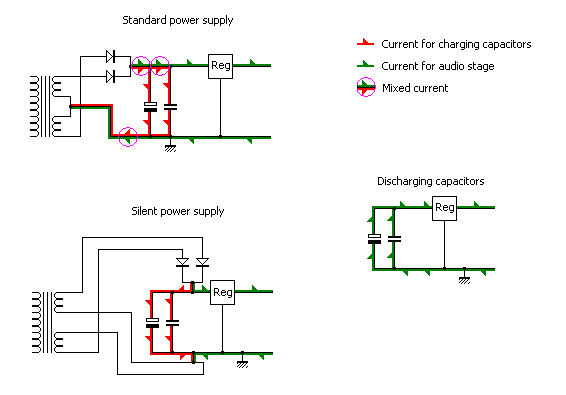

Mislim na ovu sliku (dole levo, silent PS), samo što ja imam na raspolaganju jedan sekundar 175VAC, zatim grec od UF4007+10nF, pa da onda izlaz greca pulsirajući napon da vežem između elektrolita i Maida style stabilizatora (sa LM317+NPN visokonaponski tranzitor). Eto to je pitanje. Inače vezujem po gornoj levoj slici (Standard PS).


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
20 minutes ago, vladd said:

Pride je malo nezgodno naci komponente za 300+ volti.

Od tranzistora imam originalne:

2SC2335, BUF405D i MJE340. Odlučio sam se za ovaj prvi.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Koristi grec, stavi kondove paralelno diodama , mozes i neki supresor pre svega, i elko, ne preteruj sa istim bez kalema ili rednog vdr-a, i na visokonaponski darlington...lm317...

Vidi da li mozes da nadjes LM329B, znacajno poboljsava sliku suma.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

A i regulacioni pot moze da bude problem, 5W nije lako naci, a moze da napravi cudo od paljevine..

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
3 hours ago, vladd said:

A i regulacioni pot moze da bude problem, 5W nije lako naci, a moze da napravi cudo od paljevine..

Ja sa onim gornjim (240 oma) vršim podešavanje, stavim trimer, podesim pa na kraju zamenim fiksnim otpornicima. A onaj dole je fiksni MOX 27k i 5W.

Pošto Japanac tvrdi da ima razlike u zvuku ostaviću mogućnost da se poveže i ovako i onako, proba će reći šta je bolje.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ne znam ja kojih 240 oma, taj se(u polarizaciji 317) ne dira, i ne znam sta to sve japanac cuje, mislim moderno je da se kojesta cuje, narocito ripl nekoliko mikrovolti na oko 200 volti, ali oni ionako jedu susi, a ne susta. :)

Elem

http://www.ti.com/lit/an/snoa648/snoa648.pdf

Promenom gornjeg otpornika razdelnika imas promenu do 8V, manje od 5%

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
11 hours ago, vladd said:

Ne znam ja kojih 240 oma, taj se(u polarizaciji 317) ne dira, i ne znam sta to sve japanac cuje, mislim moderno je da se kojesta cuje, narocito ripl nekoliko mikrovolti na oko 200 volti, ali oni ionako jedu susi, a ne susta. :)

Elem

http://www.ti.com/lit/an/snoa648/snoa648.pdf

Promenom gornjeg otpornika razdelnika imas promenu do 8V, manje od 5%

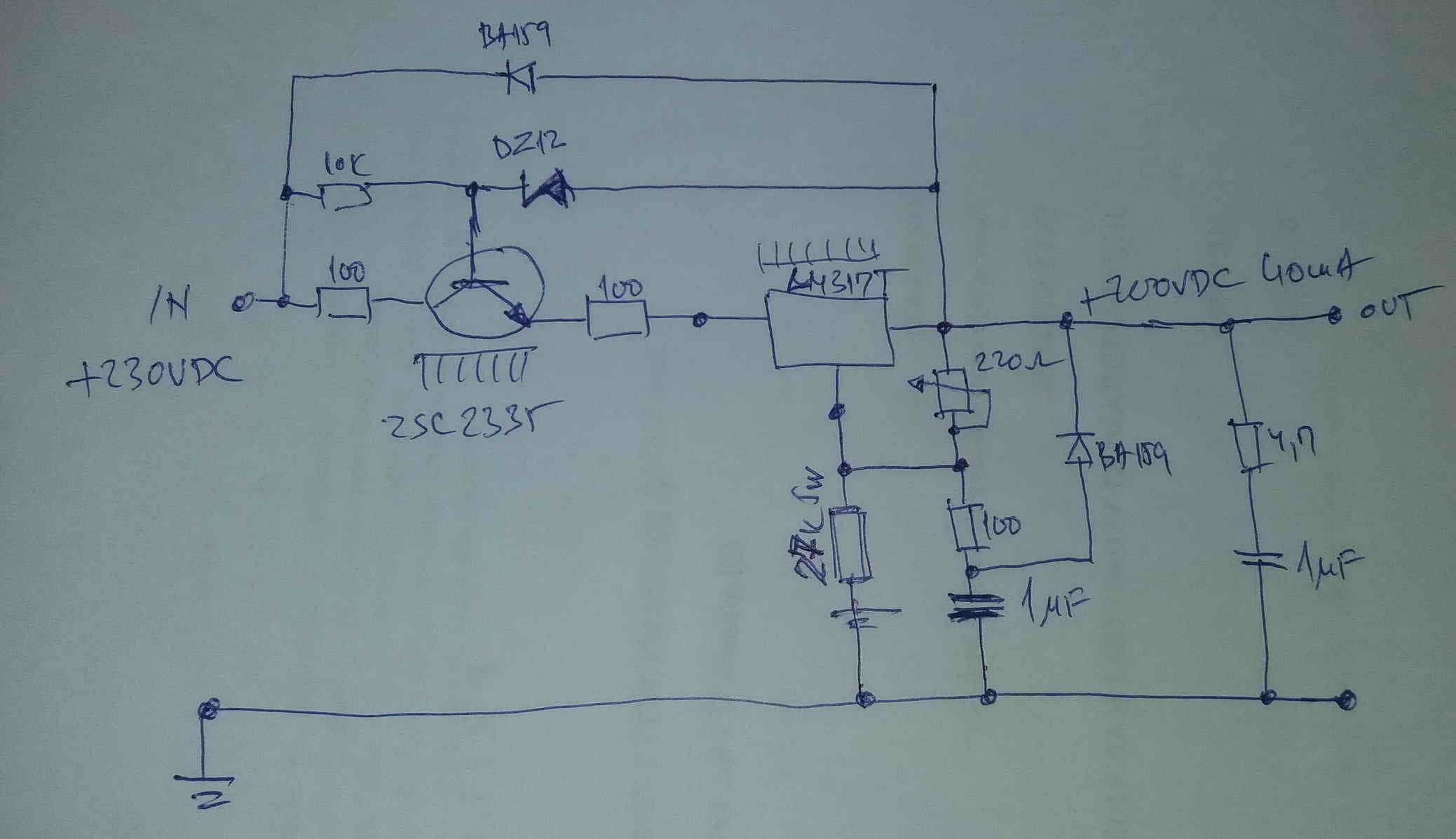

Evo kakva je šema, proverena, sa trimerom 220oma fino podesim napon. Tu po default-u ide 240 oma, ali može i malo manje, bez problema. Nije gotovo, tek treba da ga dovršim.



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

dobra inzinjerska praksa - racunati na pad napona mreze 10% , racunati da gremlin moze da okrene trimpot skroz na drugu stranu



za prvo - treba vise ulaznog napona , voditi racuna o disipaciji kaskodnog tranzistora i LM

za drugo - stavlja se , za ovaj slucaj , 150R fixni otpor u seriju sa 100R trimpotom ......

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Plus kaskodni tranzistor mora da ima veliko pojacanje, zato se i stavlja darlington.



S obzirom da, izmedju out i adj je fiksni napon reference, ti sa tih 220 oma trimerom, menjas struju reda 5ma, koja na donjm otporu pravi plivajuci referentni napon.

Koliko je sve to podlozno sumu, plivanju, temperaturnim fluktuacijama ne smem ni da zamislim.

Nema, tu nista od regulacije, to moze da pokaze jedan podesen napon u jednom trenutku, a onda da se ljulja zavisno od volje ovog 27k(5mA pravi 135V na njemu), i proizvodi 0,7W, 5W mu treba da bi imao manju promenu temperature i promenu vrednosti...

I prosto nije ni cudo ako se "cuje" taj od 27K, on radi kao senzor okoline...sa efektom promene izlaznog napona :)



P.S.

Imas dobru semu Majde, sa diskusijom, cemu "racionalizacije", usteda u proizvodnji? :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, vladd said:

Imas dobru semu Majde, sa diskusijom, cemu "racionalizacije", usteda u proizvodnji? :)

To sema koju je JJ Curcio koristio, radilo je više od četvrt veka lepo.

Sad razmišljam da ovo maknem i uradim najjednostavnije samo sa zenerkama i jednim tranzistorom. To sam probao u onom plastičnom preampu i fino je zvučalo.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Pa sad, meni neje znacenje da li je Curcio ili Palcio uzivao u semi, da bih video sta je temeljno uradjeno i koje je probleme u kojim okvirima konstruktor resavao.

Sustina je u resursima, da li dati desetine dolara na referencu i pot, da li treba varijabilni napon toliko visoko.



Korisno je imati i namestati radnu tacku lampe, to je nesto sto moze da napravi ozbiljne promene u zvuku, mada zamena za takav regulator moze da bude  variak sa klasicnim ispravljacem, a ta konfiguracija nekako pravi realnu sliku naknadnog okruzenja lampe. 10-20V mogu da promene nagib radne linije, poremete odnose drugog i treceg harmonika...a to je ozbiljna zvucna promena.

Ja sam uvek za opciju da lampi treba nestedimice obezbediti sve sto joj treba...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, vladd said:

Pa sad, meni neje znacenje da li je Curcio ili Palcio uzivao u semi, da bih video sta je temeljno uradjeno i koje je probleme u kojim okvirima konstruktor resavao.

Sustina je u resursima, da li dati desetine dolara na referencu i pot, da li treba varijabilni napon toliko visoko.



Korisno je imati i namestati radnu tacku lampe, to je nesto sto moze da napravi ozbiljne promene u zvuku, mada zamena za takav regulator moze da bude  variak sa klasicnim ispravljacem, a ta konfiguracija nekako pravi realnu sliku naknadnog okruzenja lampe. 10-20V mogu da promene nagib radne linije, poremete odnose drugog i treceg harmonika...a to je ozbiljna zvucna promena.

Ja sam uvek za opciju da lampi treba nestedimice obezbediti sve sto joj treba...

Sad ću ja da uradim to najjednostavnije moguće, tako mi je sigurnije.



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
6 hours ago, NIXIE said:

Evo kakva je šema, proverena, sa trimerom 220oma fino podesim napon. Tu po default-u ide 240 oma, ali može i malo manje, bez problema. Nije gotovo, tek treba da ga dovršim.

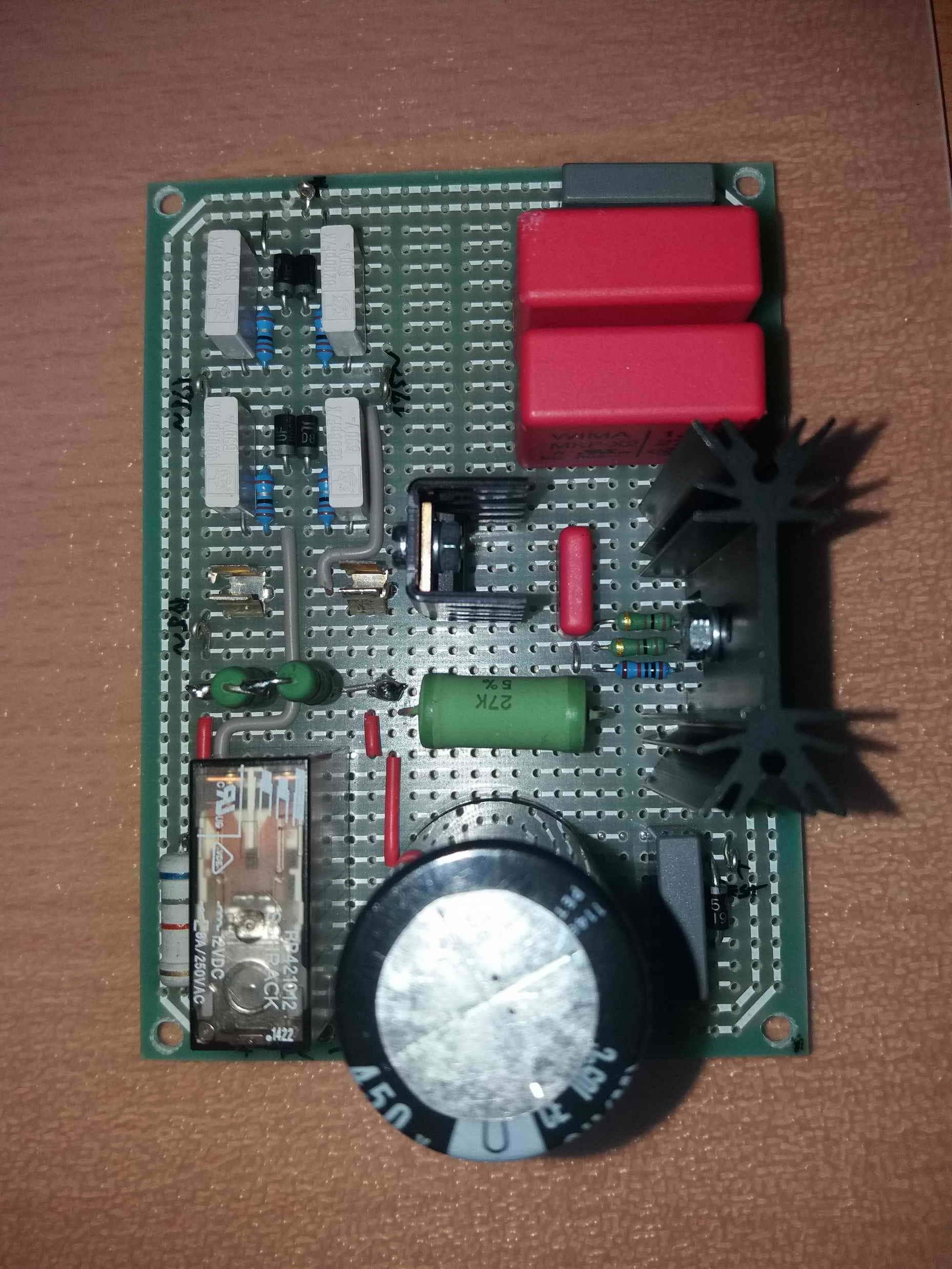

gde nadjes takav rupicast neuradjen PCB ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
14 hours ago, milovan1963 said:

hvala ...

Ja izbegavam one braonkaste od pertinaksa jer su loše (lako se odvoji bakar) i ne uzimam dvostrane štampe sa metaliziranim rupicama jer je teže odlemiti deo.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
