K:2N5461

[shonne]

Ako neko ima u stek, 2N5461...treba mi 4 komada.



pp ili 0658031133

[Aleks]

http://mgelectronic.rs/tranzistor-2n-5461

[shonne]

treba proveriti to u mg, video to jos jutros. Oni su prestali sa proizvodnjom jos 2012 god, a u medjuvremenu se pojavile verzije sa tom oznakom a u stvari su J201 i 2N5457, koji su isto jfets, ali ne zavrsavaju posao.

[Gosha]

Nema ovog tranzistora u M&G, danas proverio licno. Svasta pise na sajtu.

[sir Oliver]

evo ovde

http://www.sprintel.rs/POCETNA.html

na stanju

http://www.sprintel.rs/LAGER_LISTA.html



46.20 dinara

[shonne]

Hvala  @Gosha @sir Oliver

nasao MMBF5461, jedino sto je u SOT-23

http://export.farnell.com/on-semiconductor/mmbf5461/jfet-p-channel-40v-sot-23-3/dp/2454015?st=mmbf5461

ali i za to ima resenje...

jedino sto su TO-92, i SOT-23 u disipaciji razliciti...

sa nekih Idss 5ma i naponom od 35V sam na nekih 175mW...

ono, ima na hebejeju, ali ispadne 3 funti komad, sto mi se ne daju te pare, bar ne za ovo...za ovo cu da dam 3 funti 15 komada i lepo uparim na 5mA.

ostaje da neko ima Fairchild ovih u TO92...



[Beli_Ninja]

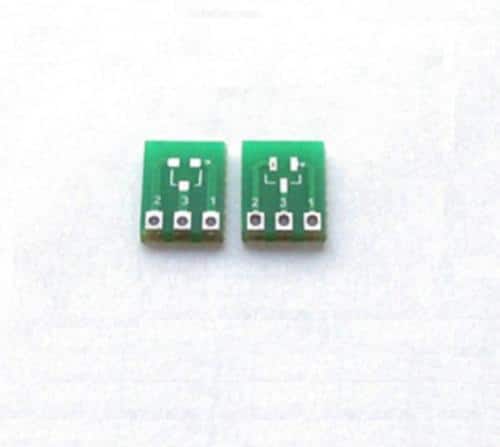

Aj planiraj me za ove adapter plocice. Jedno 20 kom.

[shonne]

11 minutes ago, Beli_Ninja said:

Aj planiraj me za ove adapter plocice. Jedno 20 kom.

vise ti se isplati da sam narucis nego da ja ti saljem postom

https://www.ebay.com/itm/10pcs-New-Double-Side-SMD-SOT23-3-to-DIP-SIP3-Adapter-PCB-Board-DIY-Converter/182322268556?epid=588920703&hash=item2a7341098c:g:W7wAAOSwHaBWlij4

[Beli_Ninja]

U pravu si.

[shonne]

ono sto mene interesuje za SOT23, sta je "pisac" hteo da kaze sa ovim?

[Aleks]

20 hours ago, Gosha said:

Nema ovog tranzistora u M&G, danas proverio licno. Svasta pise na sajtu.

Postali su potpuno neažurni

Nemaju npr diodu 1N2007, otpornike 10k, 1k, 100 oma, neke stvari koje se najčešće pazare, IRFP240/9240, 2SK1058/J162, BC546/556, nemaju ništa živo i što je još gore ne stiže po nekoliko meseci. Sve od kad je stariji vlasnik pre par godina predao posao sinu

[Beli_Ninja]

@Alexx

Nisam bio kod njih nikada ali sam cuo od ljudi koji su bili da oni imaju ogroman magacin. To znaci da su im pare zarobljene u zalihama. 1058/162 se vise ne proizvodi i zato ih nemaju, i bolje sto ih nemaju jer bi u suprotnom imali neke fake. Ovi BCejci takodje izlaze iz proizvodnje... Na sve ovo dodas fiksne troskove i alliexpres, ebay, amazon i tsl. i eto ti mnogo objasnjenja.

Skoro sam pazario u Kelco LM7912 koji je davao -15V i iz nekog razloga povukao vise od 330mA (bez opterecenja) i izgoreo mi osigurac zaliven u primaru print trafoa. I tako lepo meni komponenta od 42din pojebe trafo od 900din.

Lepo se naoruzaz strpljenjem i porucis u Farnellu sta ti treba i gotovo.

[Bajlag]

14 hours ago, shonne said:

Hvala  @Gosha @sir Oliver

nasao MMBF5461, jedino sto je u SOT-23

http://export.farnell.com/on-semiconductor/mmbf5461/jfet-p-channel-40v-sot-23-3/dp/2454015?st=mmbf5461

ali i za to ima resenje...

jedino sto su TO-92, i SOT-23 u disipaciji razliciti...

sa nekih Idss 5ma i naponom od 35V sam na nekih 175mW...

ono, ima na hebejeju, ali ispadne 3 funti komad, sto mi se ne daju te pare, bar ne za ovo...za ovo cu da dam 3 funti 15 komada i lepo uparim na 5mA.

ostaje da neko ima Fairchild ovih u TO92...



Sa 175mw na tom jfetu, kad se  ambijentalna temperatura popne na 53 stepena, imaces 150 stepeni na kristalu.

150 stepeni je maks temperatura za kristal i u najgorem slucaju ne treba da prelazis 110 stepeni na kristalu prilikom kalkulacija,

ako se zeli pouzdanost, kolka tolka.

Nekih 100mW pri ambijentu od 55 stepeni ce praviti oko 110 stepeni na jezgru.

Tako da ako hoces 35 volti da imas na jfetu, struju drejna moras da ogranicis na 2.8 mA da bi ostao na 100mW.



[Zen Mod]

SOT23 ..... 75mW , ako hoces mirno da spavas

100mW ako si obezbedio lepo polje bakra zakaceno na gate pin

[shonne]

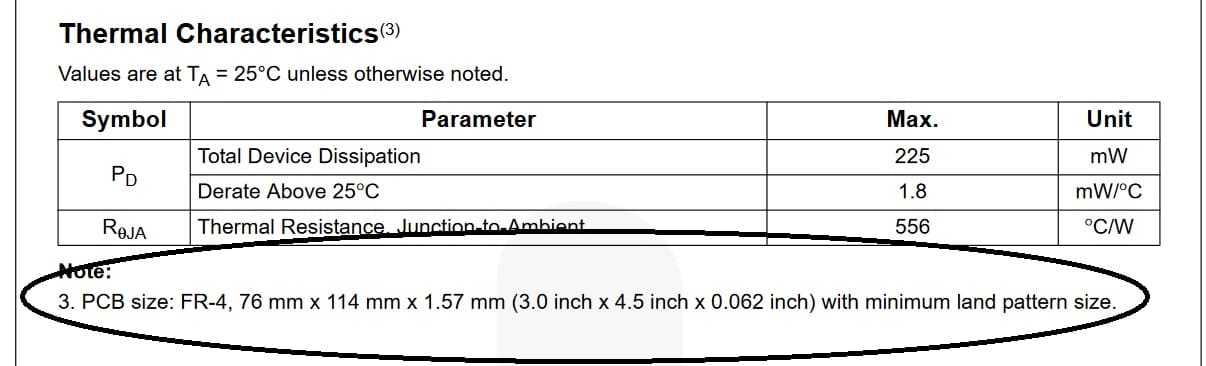

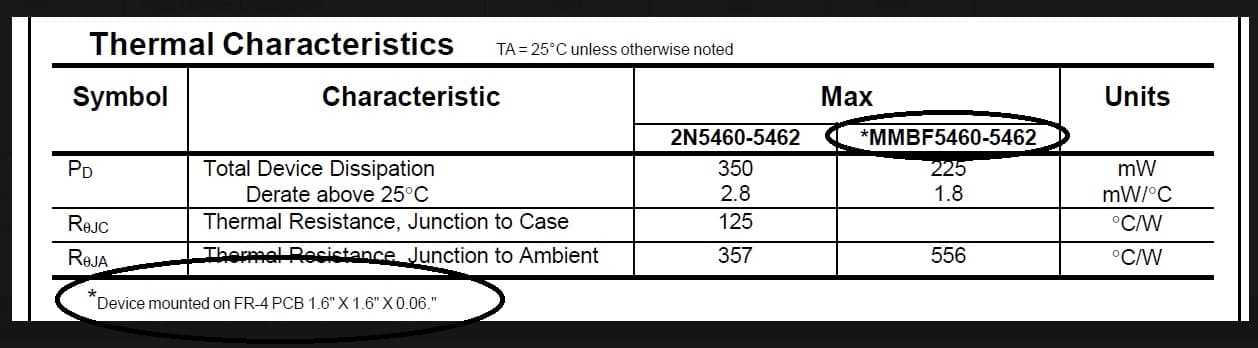

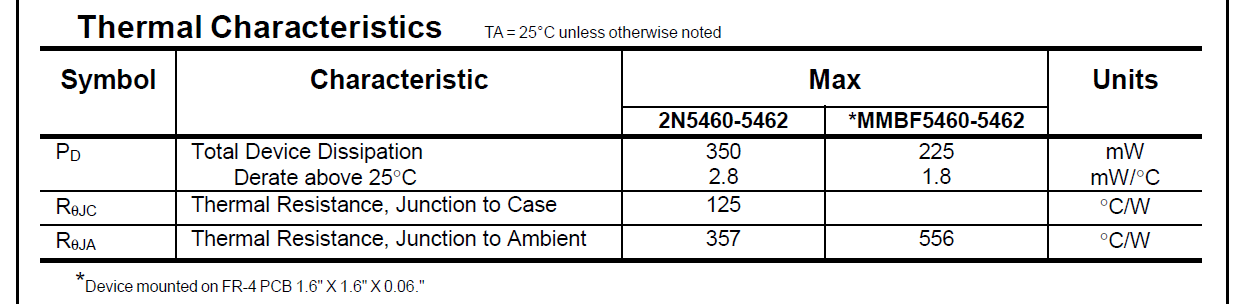

hm... dva pdf-a datasheets za istu komponentu drugacije prikazuju, kao sto sam postavio slike. Sve ovo sto ste napisali izgleda da je realno.

Na to mesto, ide ovaj tranzistor, strujna dioda ili resistor. Ta strujna dioda je ogranicena na 2,7mA sto bi moglo da uzme kao Vladimirovo objasnje za struju. Ali opet to je na granici disipacije i pitanje kako ce da se ponasa. Da stavljam adapter izgleda da ne pije vodu. Ostaje da se juri fairchild-on semi ovog tranzistora u TO92 ili da se stavlja otpornik. E sad shum sa tim otpornikom je vec neka druga prica. Za current diode ne pada mi na pamet da dajem 10 funti po komadu.

back to the beginning ...ako neko ima TO92 i dalje stoji. Hvala svima

[Zen Mod]

na kojoj ti je to poziciji ?

[shonne]

ovaj regulator ide na front end koji je UGS...

[Zen Mod]

dakle , ukljucis mozak pa stavis ono so ima i sto moze



kupi mmbf5486, toga ima svuda kod nas

koliki je Vunreg?

[shonne]

da, to pokusavam sa ovim da ukljucim mozak i nadjem optimalno resenje.

na ulaz u reg znaci Vunreg bi bilo oko 40VDC. j113 ide koliko ja vidim samo do 35V...dok kod ovog sto mi predlazes 25V, 5461 je na 40V





[Zen Mod]

kupi sto ti rekoh , ima u kelco i svuda

source otpor 2k7 za struju od 1mA

kroz LM336 ti i ne treba vise

u red stavi otpor na kojem ces da skines 20V i svi srecni (20K)

ja upravo tako imam i u Shunty i u Good Gemini i svuda gde stavljam CCS za reference

[Zen Mod]

http://www.kelco.rs/katalog/detalji.php?ID=16634

[shonne]

Hvala Zen...

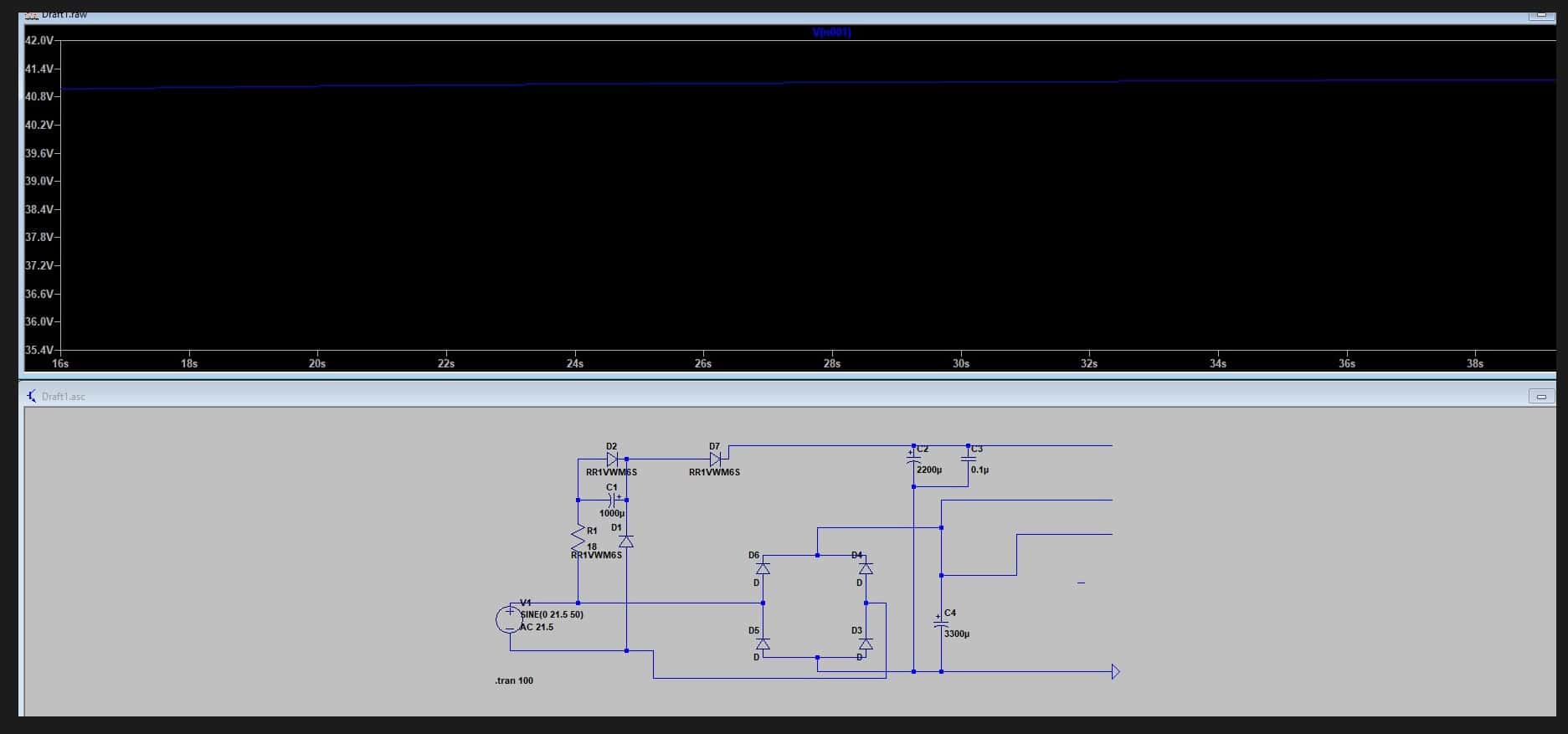

malo simulirao da vidim bas kakav je ulazni napon u regulator. Ovo sam dobio. Sad cu da ubacujem polako te komponente za sam regulator i da vidim sta mi daje na kraju. znaci negde sam na 41VDC
