Jeste ima naravno i nesto preko 30W disipacije + grejanje.

Ali cev je na otvorenom, i ima vecu povrsinu zracenja i bolje hladjenje.

Otpornik slicne disipacije bi bio unutra. A posto ima manju povrsinu i mnogo kompakniju, guscu "masu"

to bi bilo strasno... A u svim drugim slucajevima su potrebna 2 takva, jaca R po kanalu i kutiji...

I to sigurno ne mogu biti neki obicni R za probu da, ali za konstantnu upotrebu neki kvalitetniji, namenski.

A to implicira - teze nabavljivi i skuplji.

...

Nekako mi je prirodnije da cev kao naponski element podnese disipaciju. Ionako je aktivni element.

I prigusnica kao opterecenje, jeste malo komplikovanjija za izvesti, ALI isto prakticno nema disipacije.

...

Time sam se nekako rukovodio.

Od power otpora su samo katodni Rk otpori 2 kom i to iako 4 x vise dimenzionisani, izlaze na oko 15W.

Onaj gore prema ulaznoj cevi je 5W. tako da bi trebalo da budu mozda samo malo jace topli.

...

Bumo videli.

[draskone]

Za grejuce elemente si potpuno u pravu. Sve sto greje mnogo, a nema velike promaje kroz haubu nikako pod haubu. Ali za ovo resenje sa manjim cevima napisao sam ti CCS sa zavojnicom- prigusnica (coil), ne sa otporom, a to ne greje vise od desetak W po jednom driveru samo anodna disipacija.

Sve u svemu ustedis sa grejanjem 211 cevi i do 60W disipacije.

[ZZZ]

A sta mislis o 2x435v  pa grec i CLC  filter  i zatim prolazak kroz ispravljacicu i konacan elko prema masi. Na srednjem izvodu ces imati pola napona na primer 550V, a to je dovoljno za coil ccs driver sa nekoliko vrsta manjih cevi.



211 i na 30mA ima preko 30W disipacije.



A pro po VN izlaznog trafoa nije problem. Savremeni polipropileni izdrzavaju 0.06mm debljine i preko 1000v bez problema. Samo ispostuj zazor slojeva i motanje na tom naponu ne blize od 5mm od kraja ivice i sve ce biti ok. Naravno da nista ne sme biti lemljeno u spunli trafoa. Ja sam namotao vise komada, ali sada sa dioptriom 3,5 nasao sam zrtvu. Uz poznate instrukcije nemoze da probije.

Moze i to. to je isto post-klasisicno resenje. Video sam masu primera gde je upotrebljeno. I radi.

...

Ima dosta do motanja izlaznog trafoa. Prvo da nadjem limove sa odgovarajucim prozorom i permeabilnosti.

Bojim se da na klasinim prozorima cak i sa odgovarajucom permeabilnosti limova, ne mogu da uradim

to kako bi trebalo. Moze ali sve je nategnuto i prepunjeno u mm...

A i tako ne mogu napraviti dobar odnos mase bakra i mase gvozdja, Uvek je masa masa gvozdja bespotrebno veca, samo zbog toga sto nema prostora...

Imam par tih jezgara sa klasicnim prozorom ali jako kvalitetnih, 4 x 4 cm, i 0.35mm perm=800 ili malo vise,

Ali ne usudjujem sa da tu bilo sta pocnem, za ovaj izlazni trafo.

Probacu da nabavim istih karakteristika ali sa vecim prozorom.

na primer standard kao kod ovih na fotogragiji.

...

Da dobro me podseti za lemove unutar trafoa. Mada to nikad nisam ni radio. Nekako mi je uvek bolje i pristupacnije obelezene izvode izvesti van tela?...

[ZZZ]

Na primer za ovaj standard lamela EI150 za istu duzinu srednjeg "E" je 4cm

jedan prozor je (11cm - 4cm) / 2 = 3.5cm

...

U odnosu na ovaj koji imam, klasicni, uobicajeni, kod kojeg je velicina prozora za istih 4cm E 2cm,

to je razlika od 1.5cm u velicini prozora.

Skoro pa duplo.

...

U principu i ako ostane prostora moze se povecati debljina izolacije i / ili debljina zice u sekudarima...

Tako da nece da se baci...

[draskone]

Ko je radio babusku, pa i Rs1003 a da i ne racunam velike cevi zna da se leti i pored vrlo male disipacije ispod sasije sve jako lepo usija.

Moj amp sa RS1003 korosti upravo SRPP sa nesto prepravljenom semom od nedavno date da bi se izbegle zamke koje taj stepen nosi upravo da disipacija ostane gore. Silumin polirani je 6mm, komplet odvojen 6mm  od ostatka kutije odstojnim zavrtnjevima i na pola sasije ima prosek od 5mm komplet u krug. Leti se to usija sa nekih 130W disipacije dodje do 55 60 stepeni, kad radi ceo dan.

[ZZZ]

Imam Quad II, na veoma malom prostoru 2 x KT66 (kod mene KT88), greje se vrlo solidno. + ispravljacica.

+ mrezni trafo koji isto zna da se bas ugreje. A sve nabijeno tik jedno uz drugo.

I tu se lepo vidi ovo sto sam gore spomenuo. Katodni otpor u originalu je uvek nagoreo. Iako sam zamenio sa 4-5 X vecom vrednosti snage i dalje je osnovni izvor toplote ispod kutije. Cevi ne toliko. verovatno i zbog neke kao sub sasije koja ima zazor u odnosu na kutiju.

...

Babuska je tu zvezda stvarno...

[draskone]

Imam Quad II, na veoma malom prostoru 2 x KT66 (kod mene KT88), greje se vrlo solidno. + ispravljacica.

+ mrezni trafo koji isto zna da se bas ugreje. A sve nabijeno tik jedno uz drugo.

I tu se lepo vidi ovo sto sam gore spomenuo. Katodni otpor u originalu je uvek nagoreo. Iako sam zamenio sa 4-5 X vecom vrednosti snage i dalje je osnovni izvor toplote ispod kutije. Cevi ne toliko. verovatno i zbog neke kao sub sasije koja ima zazor u odnosu na kutiju.

...

Babuska je tu zvezda stvarno...

Babuska je namanje ekonomicna zbog slabog



Imam Quad II, na veoma malom prostoru 2 x KT66 (kod mene KT88), greje se vrlo solidno. + ispravljacica.

+ mrezni trafo koji isto zna da se bas ugreje. A sve nabijeno tik jedno uz drugo.

I tu se lepo vidi ovo sto sam gore spomenuo. Katodni otpor u originalu je uvek nagoreo. Iako sam zamenio sa 4-5 X vecom vrednosti snage i dalje je osnovni izvor toplote ispod kutije. Cevi ne toliko. verovatno i zbog neke kao sub sasije koja ima zazor u odnosu na kutiju.

...

Babuska je tu zvezda stvarno...

Ako hoces da bakar stane uz svo postovanje pri motanju mora biti veliki trafo. Fabrike tu redovno zrtvuju bakar. Motaju sa tanjom zicom i imaju vece gubitke. Premotao sam izlazni za Conrad Johnson  MV-75. Zica koju su primenili ne moze da bude sa manje od 5 do 7% gubitka. Ali to ima i svojih prednosti manje parazitne kapacitete i zato veci propusni opseg. Sve ima svoju cenu.

[vladd]

Mora masno jezgro sa ogromnim prozorima. Jednostavno treba prostora za izolacije i specificno motanje. Pogotovo ako se izlazni trafo planira sa sendvic motanjem,sloj izlaza preko sloja ulaza..



Visok napon ima tri pola porasta brige , prvi je najslabiji, oko 600V, kada neke elektronicarske komponente otpadaju, drugi pol povecanja gradijenta brige je na oko 1000V kada krecu pojave srodne visokima naponima, rojenja i grupisanja naelektrisanja, i treci pol je oko 4-5kV, kada komponente uredjaja dobijaju sasvim drugacije izglede i topologije. I pojave prakticno fizike plazme su najizrazenije. Mislim, vazi i omov zakon, samo ako se definise sta je i gde je sve R



Npr brze diode

http://www.alibaba.com/product-detail/HVUF5000-Ultra-Fast-Recovery-Diode-5000V_60301075752.html?spm=a2700.7724857.29.46.myY8Yy



u ovom tekstu se naziru problemi na koje se obraca paznja kod VN

http://www.nist.gov/calibrations/upload/tn1215.pdf



Zice su obavezno za VN,standardne izolacije su za 600V, tako da su kablovi iz starih televizora dragoceni

Pa i plasticni distanceri zakablove..

Mogu da posluze i bakarni kablovi za svecice, ali su kabasti..



P.s.

Jos jedan linkic

http://www.vishay.com/docs/21043/tideliveframe.pdf

[draskone]

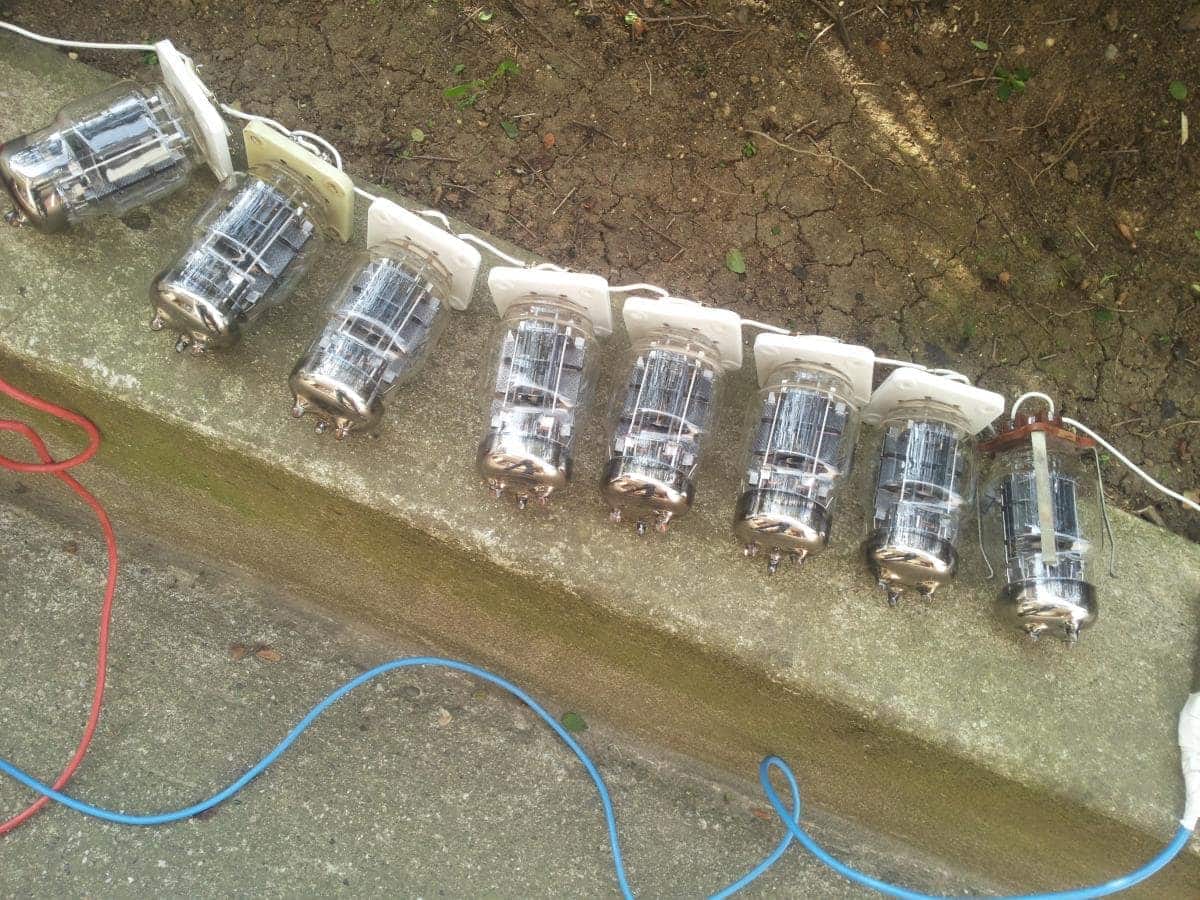

Trenutno na radnom stolu. (napolju).



Kaljenje babuski. Jos do sutra uvece.



Samo da ne padne kisa!

[ZZZ]

i ako padne pretvara se u paru pre nego sto dodirne staklo...

[guja011]

nešta ti slaba ta struja

[Fukushima]

Kad ovako upijaju suncevu energiju, treba im mnogo manje struje za grejanje...vidi se da se ne razumes u ceFke

[vladd]

A nema ni buksne od iridijuma, i nisu okrenute u smeru rasta trave.Te babuske ima da zvuce zemljano, sa definicijom betona

[draskone]

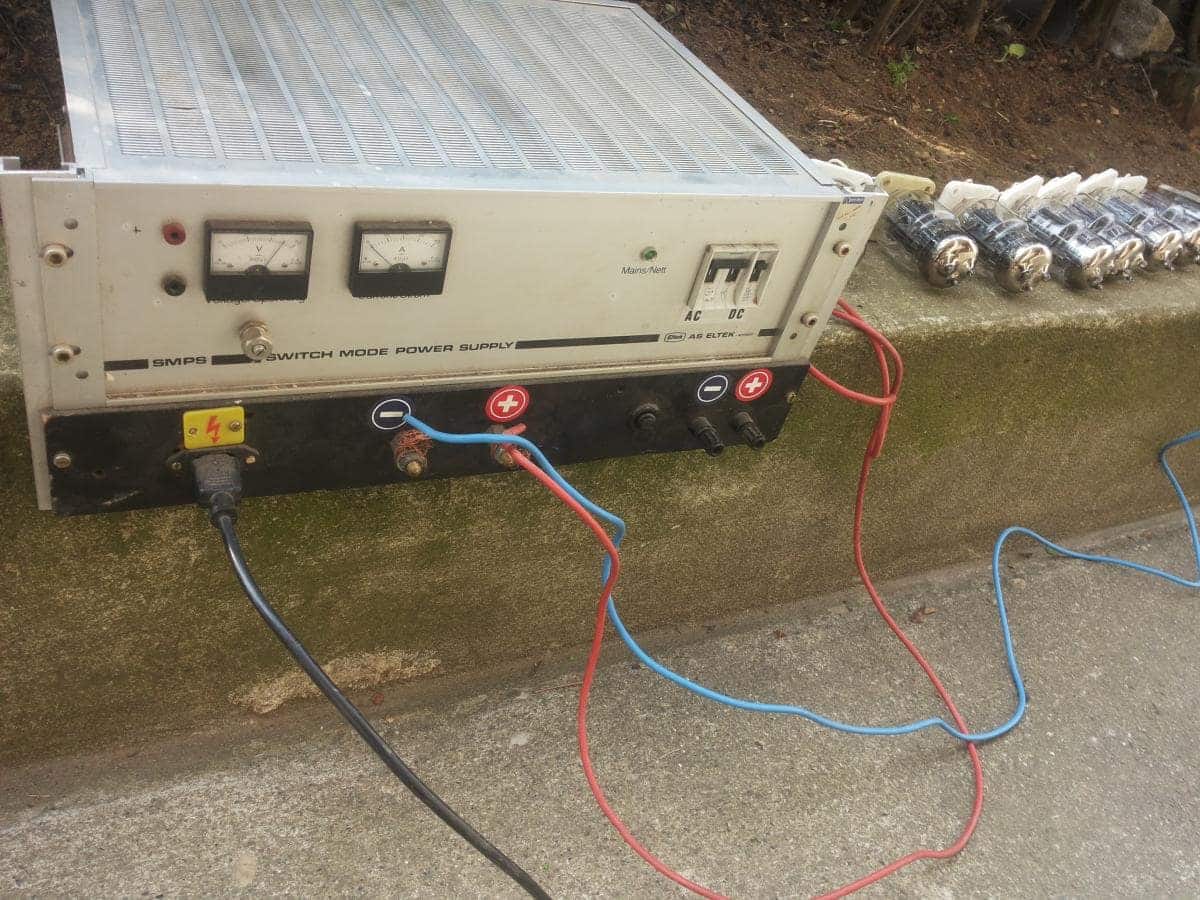

Ovaj legendarni Svedski  Eltek smps  od 3 do 60V/20A prekalio je puno babuski, a u cugu moze da se nakaci bar 20 kom. Ampermetar sam slucajno spalio, i nikako.



 Ovo je druga tura prva od 15 kom je prekaljena, ali su neverovatno raznolike, Trebalo mi 4 a od 15 kom. Ali samo  3 su identicne pa kalimo drugu turu samo zbog jedne.



Sutra uvece i ove ce preci 70h pa idu na parenje.

[draskone]

Ovaj legendarni Svedski  Eltek smps  od 3 do 60V/20A prekalio je puno babuski, a u cugu moze da se nakaci bar 20 kom. Ampermetar sam slucajno spalio, i nikako.



 Ovo je druga tura prva od 15 kom je prekaljena, ali su neverovatno raznolike, Trebalo mi 4 a od 15 kom. Ali samo  3 su identicne pa kalimo drugu turu samo zbog jedne.



Sutra uvece i ove ce preci 70h pa idu na parenje.

 Za ZZZ moji mackovi se drze na propisnom otstojanju, posto izgleda vide infra crveno.

[draskone]

Sklonjeno pod terasu.



Primenjene cpecijalne aparature da nocas ne upalim stocic.

[чика-Брка]

svaka ti dala.





[draskone]

svaka ti dala.









O hvala hvala !



(takodje!)
