Unbalanced preamp to XLR amp kako

[SHAVIJA]

Poz drustvance,



Pazarih neki amp za slusanje dok se ne vratim nazad, ali nisam ni obratio paznju da nema RCA nego XLR ulaze.

Imam pravljeni preamp sa ecc88 , naravno nebalansiran i jedan od onih kineskih DAC kitova sa AK4396.



E sad, pre nego ih razbijem jedan o druge iz frustracije neslusanja muzike zanima me sta je najbolje da uradim. Nikad nisam imao XLR vezu ni uredjaj do sad, tj nisam koristio ni kad sam imao.



1) jel vredi da se prepravlja nebalansirani dizajn preampa na balansirani (ako znam o cemu pricam) sa transformatorima, opampima ili cime vec?



2) ovaj kineski DAC mislim procitah moze da se izvuce na XLR, jel moze neko da mi kaze kako najbolje sonicno to da izvedem?



3) imam neke skuplje RCA interkonekte, i dobre kablove za iste, pa me zanima jesu svi kablovi isti a konektori razliciti ili XLR interkonekti koriste drugacije (trozilne?) kablove?



4) hvala i izvinite na neinformisanosti, dugo sam van audio price



poz

[Zen Mod]

najjednostavnije i najbrze ti je da nahranis amp nebalansirano



za to na XLR kablovskom konektoru kratko spojis pins 1 i 3 , sto mu sve dodje masa , hot je pin 2



na drugom kraju kabla stavis RCA

[SHAVIJA]

I iako je zamisljen da sljaka balansirano mogu da ga tako "prevarim"? Necu da izgubim neke sonicne prednosti koje bi dobio sa XLR?



To sam ostavio kao zadnju opciju, kad mi dosadi da cekam, hvala na objasnjenju kako da uradim stari vuche.



Ipak bih da uradim kako treba , ne baca mi se ovaj preamp jer sam ga nahranio sa obbligatom, u krajnjoj liniji bih nekako izvukao diskretni analogni stepen balansirano sa DACa, samo da vidim sta sljaka najbolje sa ovim chipom pa bih direktno gurao sa varijabilnim CD preko DAC-a, A sad je jos i USB u igri...pffff bem ti tehnologiju



OFF: bioinzenjering

 https://new.audiogon.com/listings/tweaks-audio-magic-beeswax-premiere-super-fuses-audio-magic-s-best-fuse-yet-2015-10-18-accessories-92307-apple-valley-ca

[shonne]

koliko ja shvatio tu problematiku, preamp unba x 2 eto balansirano...

i ja cu da imam tih problema jer hocu sam XLR ulaz...

[Zen Mod]

ne ide cela pita od pola govana



fali ti unutra pola preampa za true balansirano

[shonne]

www.diyaudio.rs/topic/7621-ti-drv135/

opampovi...

[ManicP]

...OFF: bioinzenjering

 https://new.audiogon.com/listings/tweaks-audio-magic-beeswax-premiere-super-fuses-audio-magic-s-best-fuse-yet-2015-10-18-accessories-92307-apple-valley-ca



OFF: Ovo osigurač za burning amp

[zbotic]

I iako je zamisljen da sljaka balansirano mogu da ga tako "prevarim"? Necu da izgubim neke sonicne prednosti koje bi dobio sa XLR?



To sam ostavio kao zadnju opciju, kad mi dosadi da cekam, hvala na objasnjenju kako da uradim stari vuche.



Ipak bih da uradim kako treba , ne baca mi se ovaj preamp jer sam ga nahranio sa obbligatom, u krajnjoj liniji bih nekako izvukao diskretni analogni stepen balansirano sa DACa, samo da vidim sta sljaka najbolje sa ovim chipom pa bih direktno gurao sa varijabilnim CD preko DAC-a, A sad je jos i USB u igri...pffff bem ti tehnologiju



OFF: bioinzenjering

 https://new.audiogon.com/listings/tweaks-audio-magic-beeswax-premiere-super-fuses-audio-magic-s-best-fuse-yet-2015-10-18-accessories-92307-apple-valley-ca

Nije trivijalno jer dac daje offset i na + i na - grani pa bi trebalo raditi simetrični LP filter tako da nakon filtriranja obje grane ostanu na istom DC (različitog predznaka +/-). Sve dalje do pojačala također bi trebalo biti idealno simetrično ili bi iza LP filtera trebalo ubaciti kondenzatore za blokadu DC-a.

Kako tih kondenzatora u originalnoj shemi sa jednim opampom uglavnom nema, zaključak je da se više izgubi nego dobije.

[guja011]

kupi od našeg članaa onu bezveznu spravu od pre neki dan, taman ti pasuje

[SHAVIJA]

koju spravu?



hvala na odgovorima... kako vidim da stvari stoje moracu nekom da dam da mi to napravi jerbo nisam toliko strucan...isti setup imam i kuci u 2 sistemu sa mark levinsonom i istim dac-om...druga opcija je da nadjem negde one svemirske konektore koje koristi ML pa tamo da guram nebalansirano...steta jer cujem da ML zvuci bolje sa XLR

da stvari budu jos smesnije kuci imam Linn Sara zvucnike koji imaju XLR konektore...

kad sam kupovao taj DAC secam se da je pisalo da moze da se izvede balansirana veza... AK mi se svidja poprilicno pa bih se posvetio ili resavanju ovog ili kupovini nekog uredjaja sa njim sa XLR...

[sir Oliver]

1



2





3 prepravka preampa na balansirani

[Mentok]

Ima i ona fora, da se iskoriste benefiti balansiranog kabla, ako se zna izlazna impedansa uređaja da se otpornik iste vrednosti meti između negativnog (xlr 3) i zemlje. Neverovatno, ali često čak i poluprofesionalni uređaji - neke eksterne zvučne kartice imaju zapravo takve izlaze balansirane, jeftinije je, izlazni preamp je samo za nebalansirani signal, a negativni se na samom izlazu pravi sa otpornikom. Tako da sam "zvuk" ide preko samo pozitivne linije, ali su benefiti noise cancelationa u samom kablu ipak tu pošto su pozitivni i negativni signal, na istom da tako kažem "potencijalu" od zemlje.



Disclaimer : prenosim kako sam ja shvatio, kako sam video u nekim uređajima i kako umem da objasnim, polu-laički, ne tvrdim da sam stručnjak za datu materiju.

[Zen Mod]

dobro si shvatio

[zbotic]

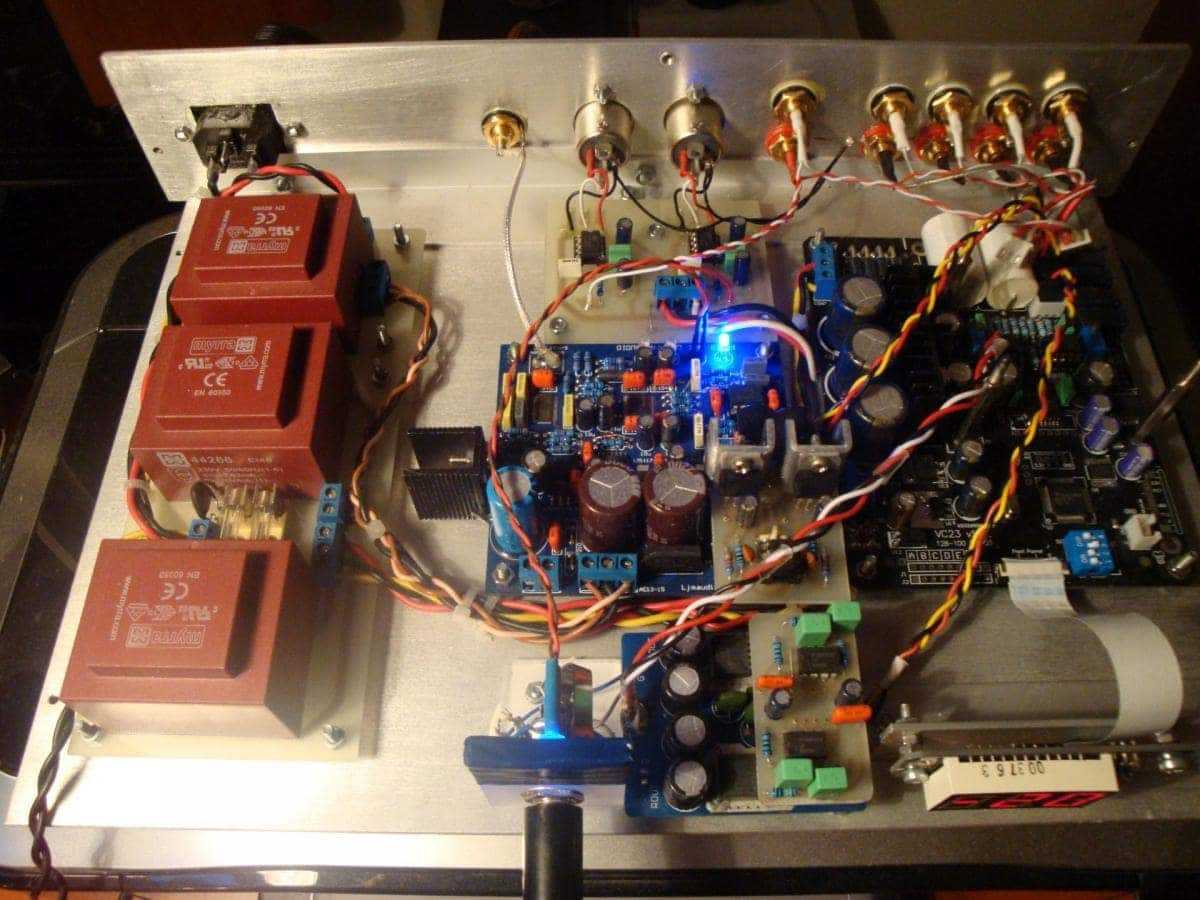

Evo AK4396 poboljšan sa LM4562 i boljim napajanjem, spojen preko buffera sa OPA134 na PGA2310 i nakon toga konvertirano u balansirano sa DRV134.



Tu je još i pojačalo za slušalice sa LME49600.



U svim opcijama svira i više nego dobro, toliko dobro da bolje ne treba biti.



BTW imam i preamp sa E88CC (Telefunken)



[shonne]

taj DRV mi se svidja...

daj nacrt plocice i semu

[zbotic]

Nije problem. Shemu nemam, ali je trivijalna i po datasheetu, jedino što sam na ulaz ubacio mali LP filter da izbjegnem rizike iznenađenja sa visokim frekvencijama. Ali to i ne treba ako ne želite. Tko želi dorađivati program je ExpresPCB, besplatan i debilno jednostavan.





ExpressPCB.pdf

ExpressPCB2.pdf

ExpressPCB3.pdf

ExpressPCB1.pdf

drv135.zip





[guja011]

pa onda imaš i ExpressSCH uz PCB pa nacrtaš šemu.

[zbotic]

Da budem iskren nisam to nikad ni pokušao, još me drži memorija tako da mogu crtati pločicu sa shemom u glavi



Malo sam preuredio file br.2 tako da je sada u redu.

[guja011]

pa ista stvar, počinje sa "place a component"

[zbotic]

Evo uvećana fotka umjesto sheme.





Bijeli kondenzator je 10nF, zeleni su 100nF, elektroliti su 22uF, a čudnovati otpornik je 330 ohma. Sada je sve poznato

[shonne]

se vidi datasheet...

napajao sa Apex reg?

[zbotic]

Napajanje je "posuđeno" sa pločice gdje je PGA2310 a napravljeno je sa LM317/337, dakle ništa posebno.



Inače, u posljednje vrijeme na drugim projektima, radim često s ovim  http://www.ebay.com/itm/LM317-LM337-Servo-Power-Supply-Board-PCB-/221131787283?hash=item337c7b4c13:m:mskZsiW-x6Hi0VLbn47kMHQ, a što jako preporučam i jako je jednostavno.
