Dragi moji,



kolega @stein me je toliko ozbiljno razmrdao tokom posete njegovoj dečijoj sobi u Subotici da mi je ispao ček od poslednje DIY-penzije, tako da mi nije preostalo drugo nego da do stizanja sledećeg čeka (poštom, naravno), naoštrim cvikcangle i modelarski nož, našiljim šrafciger, malo rasparam postavu novčanika i otvorim se za cca 3500 dinara.

Navedene pripreme su sasvim dovoljne za 2satnu zabavu na kuhinjskom stolu čiji krajnji proizvod bih predstavio ovde: 3-fazni produživač sa 3 monofazne strujne letve.



Zašto sam se odlučio za gradnju skalamerije čiji naziv asocira na sranje koje se može naručiti preko telešopa?



Prvo, zbog toga što se ne može naručiti.



Drugo, zbog toga što sam ukapirao da je najlošiji strujni izvor u mojoj trenutnoj slušaonici upravo ono šuko utično mesto, sa kod napajam muzički sistem. I klima uređaj. I video bim. I laptop po potrebi. A da zlo bude veće, na istoj fazi je u toj sobi i utičnica na drugom zidu sa čije instalacije u zidu je "pozajmljen" kabl pri dograđivanju spomenute utičnice sa pripadajućim sendvič-gips zidom. Desilo se da kad je svetlo u sobi gadno zažmirkalo kad se uključivalo pojačalo. Za popizdeti.



Sa druge strane, u istoj sobi postoji nebrušeni dijamant u vidu devičanskog trofaznog izvora struje koji počinje kod strujnog sata sa posebnim osiguračima, nastavlja se u zidu sa bakarnim vodom punog profila 5x4 "kvadrata" a završava se sa šuko utičnicom koja u ovih 10-tak godina od kad živimo u ovoj kući nije videla potrošača i služi kao dokaz brzopletog planiranja a i vizionarskih sposobnosti majstora za struju koji radi elektroinstalaciju "na crno" tj. mene.

Čisto da ne mislite da sam svojevremeno kad se razvlačila struja po kući dahtao majstoru za vrat da ne z*j*b* nešto nego sam sav posao odradio manje-više svojeručno.



Nadalje, već godinama mi čupa živce lokalni transformator sa kog kuća dobija struju i koji ima povremeno nagon da na nekoj od faza napon osciluje, tako da se u takvim situacijama vodi živa aktivnost psovanja i čupanja gajtana osetljivijih uređaja iz zida, a empirijski sam ustanovio da pojava nije identična na sve tri faze i da bi bilo idealno kad bi sve tri bile na neki način dostupne za skalamerije.



Da ne dužim, gore navedeni problemi i poseta Subotici su kulminirali kad sam u pratnji rasparenog buđelara prošao na kritičnoj blizini (mostly) elektro radnje, ušao unutra i kupio sledeće:



-tropolni utikač domaće proizvodnje ALING CONEL Gajdobra (oko 250RSD)



-10 metara licnastog 5-žilnog kabla iz Bora (150 RSD/m)



-3 komada šuko utičnica sa po 4 utična mesta raspoređenih u kvadrat ALING (480 RSD/kom).



-1 superlepak-gel Loctite (100RSD)



-6 dihtunga za plin (30 RSD)



Dodao i



-suvu colovnu dasku 11x33cm (držana u tajnosti na tavanu u nadi da će i mene jednom opaliti milozvuk iz čamovine)



Ostalo je veoma prosto:



1. oljuštiti jedan kraj kabla i montirati utikač pazeći na simbole za "nulu" i GND



2. malo ošmirglati dasku, na nju šrafovima za drvo sa jedne strane montirati 3 podnožja kvadratnih razvodnika za struju. Imaju već sve predviđene rupe na zadnjoj strani pošto postoji opcija da se montiraju uz pomoć šrafa i tipli na zid. Na drugu stranu daske superlepkom prigodno nalepiti gumene dihtunge protiv klizanja daske pri turanju i vađenju kablova iz utičnih mesta



3. oljuštiti drugi kraj kabla



4. uz veliku pažnju selektivno sprovesti bez prekidanja žicu za "nulu" i GND do odgovarajućih mesta na sve tri monofazne jedinice i pričvrstiti datim šrafovima. Žice od faza naravno, svaku pojedinačno sprovesti/skratiti do odgovarajućeg/pripadajućeg kvadrata i pričvrstiti na odgovarajuće mesto



5. proveriti kontakte i ispravan raspored žica i zatvoriti razvodnike odozgo.



Obratiti pažnju da na dva poklopca od moguća tri treba napraviti sa suprotne strane od fabričkog mesta predviđenog za ulazak kabla sličan otvor za prolazak kabla na sledeći razvodnik.



Poslednji naravno ne dirati pošto on ne provodi dalje ništa

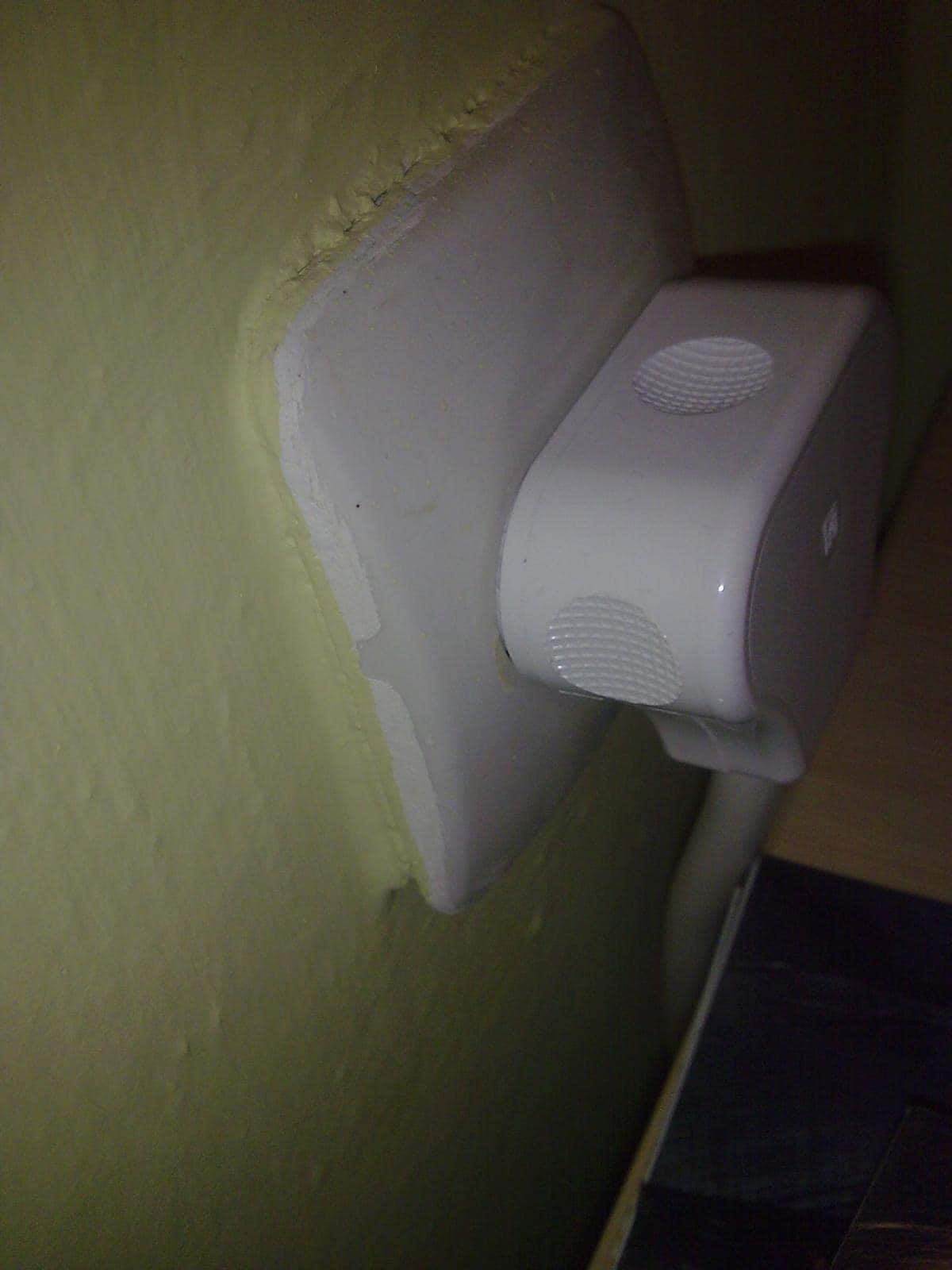

6. utaknuti tropolni utikač u zid, izljubiti ženu, decu i komšinicu, proveriti glimericom gde ima struje a gde nema u utičnim mestima na letvi i ako je sve u redu, dobijate moćno oružje u borbi protiv hirovitog transformatora elektrodistribucije i moralnu satisfakciju što ste pre 15 godina stavili u zid monstruozni kabl koji konačno napaja ozbiljne potrošače poput laptopa, gramofona, cede plejera i pojačala.

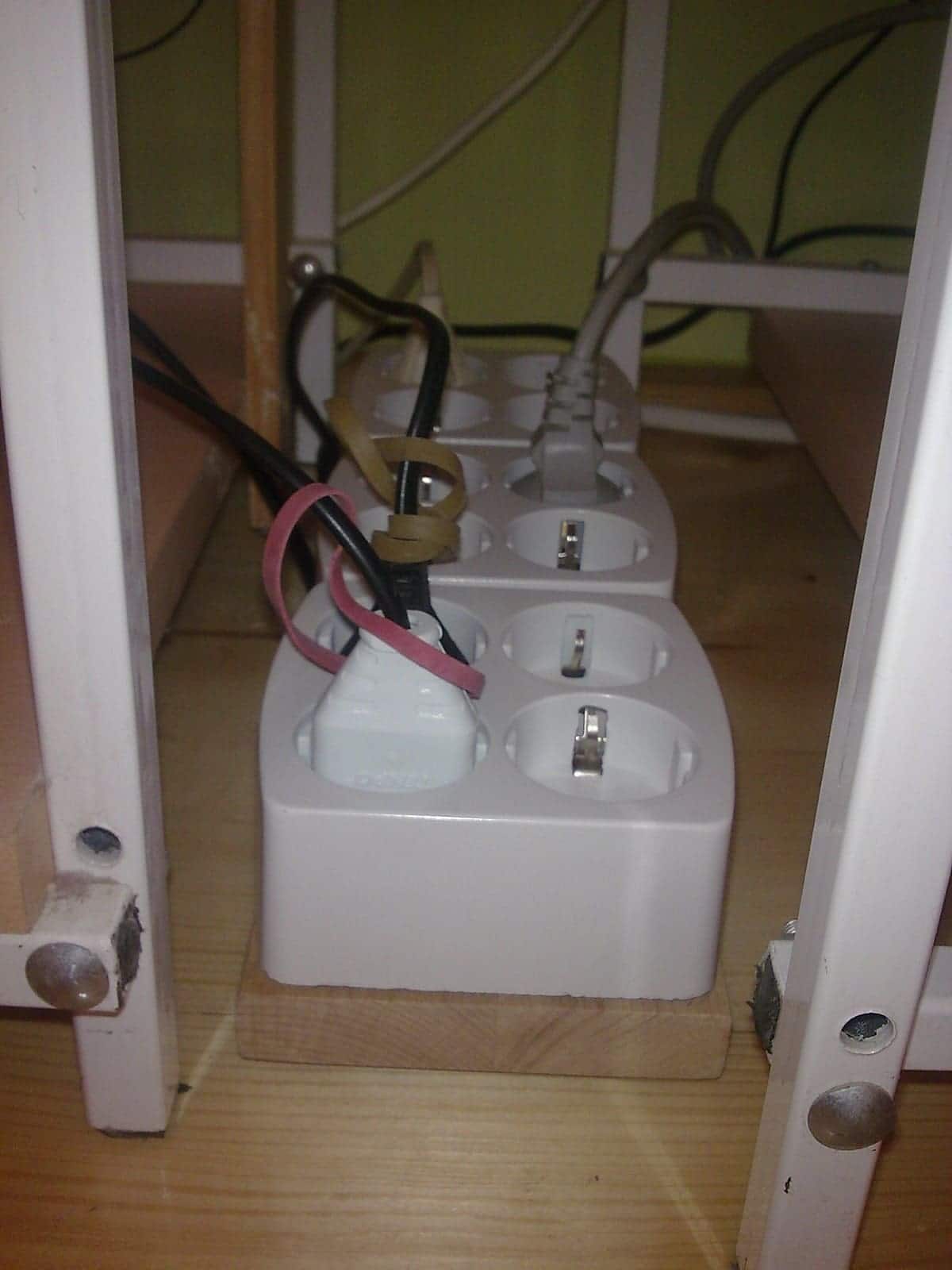

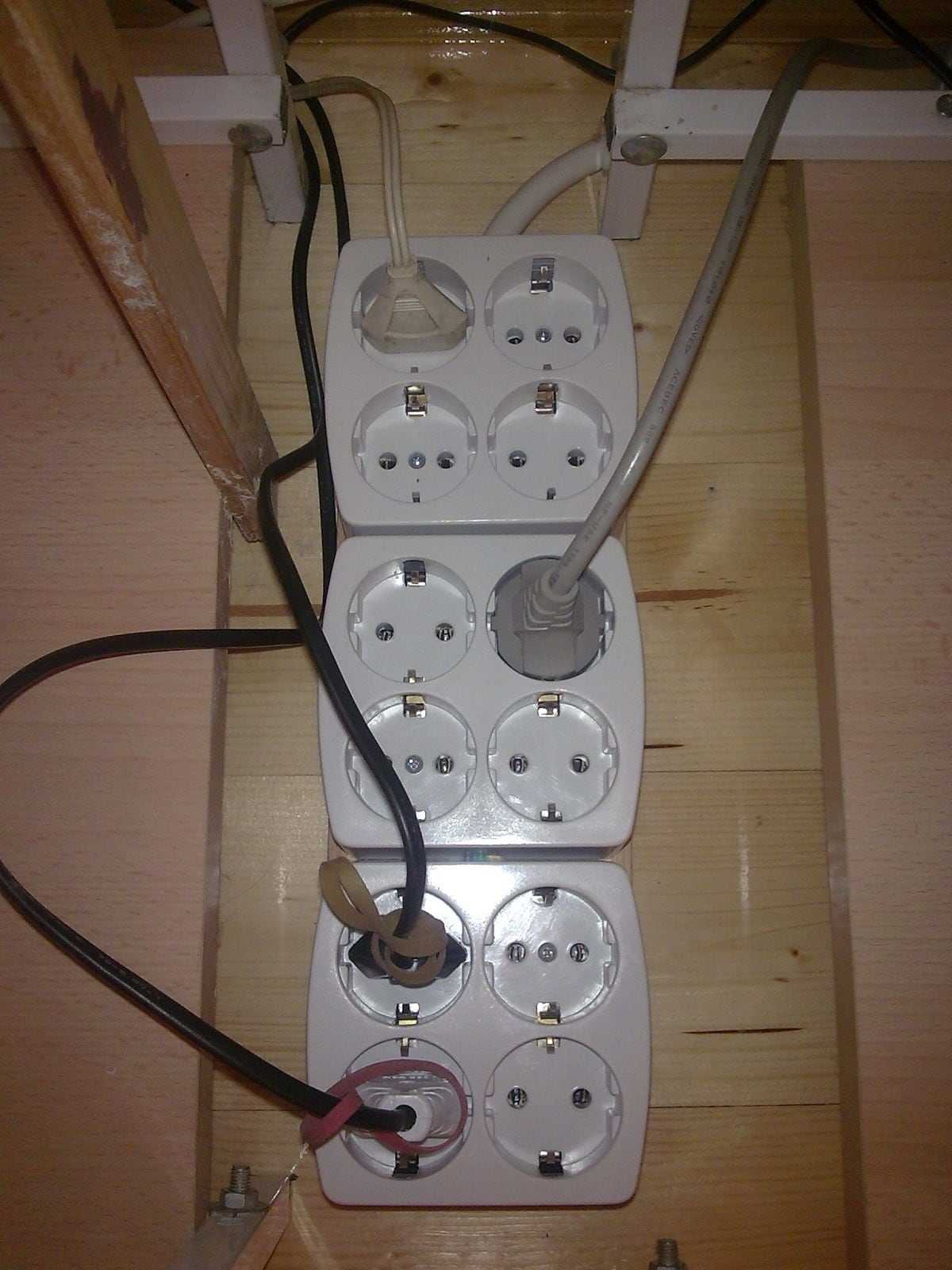

Slike u prilogu.



Iznutrice nisam slikao, nisam imao fotoaparat pri ruci kad je sastavljano a pretpostavljam da onaj ko ne zna kako da poveže žice unutra nije kvalifikovan za ovaj projekat da ga bezbedno privede kraju.



Prednosti ovakve letve?



Sem navedene mogućnosti biranja najneopterećenije faze u kući i mogućnost apgrejda, distribucija struje pomoću egzotičnijih industrijskih šuko-utičnica poput http://www.mennekes.in/industriesteckvorrichtungen1.html?asimGroupId=3000593&asimMenuId=3002539 ili http://www.mennekes.in/industriesteckvorrichtungen1.html?asimGroupId=3000613&asimMenuId=3002611



a dotle da se ja malo uštinem i vratim u realnost a ona bi bila sledeća:







[gaggia]



[Ikaro]

Svidža mi se ovo "počinje kod strujnog sata"



ispred ili iza?

[Zen Mod]

reko' ja - Uvlakivac Vaznih Zica ........



[stein]

Zašto sam se odlučio za gradnju skalamerije čiji naziv asocira na sranje koje se može naručiti preko telešopa?



Prvo, zbog toga što se ne može naručiti.



E, do suza si me nasmejao

[bata bane]

ZF, svaka cast, ja bih ovaj teht stavio kao blog

[Daudio]

Овако на прву руку реко бих да је било теже све ово написати но урадити,

просто,лако и јединствено

[2a3]

Dragi moji,



kolega @stein me je toliko ozbiljno razmrdao tokom posete njegovoj dečijoj sobi u Subotici da mi je ispao ček od poslednje DIY-penzije, tako da mi nije preostalo drugo nego da do stizanja sledećeg čeka (poštom, naravno), naoštrim cvikcangle i modelarski nož, našiljim šrafciger, malo rasparam postavu novčanika i otvorim se za cca 3500 dinara.

Navedene pripreme su sasvim dovoljne za 2satnu zabavu na kuhinjskom stolu čiji krajnji proizvod bih predstavio ovde: 3-fazni produživač sa 3 monofazne strujne letve.



Zašto sam se odlučio za gradnju skalamerije čiji naziv asocira na sranje koje se može naručiti preko telešopa?



Prvo, zbog toga što se ne može naručiti.



Drugo, zbog toga što sam ukapirao da je najlošiji strujni izvor u mojoj trenutnoj slušaonici upravo ono šuko utično mesto, sa kod napajam muzički sistem. I klima uređaj. I video bim. I laptop po potrebi. A da zlo bude veće, na istoj fazi je u toj sobi i utičnica na drugom zidu sa čije instalacije u zidu je "pozajmljen" kabl pri dograđivanju spomenute utičnice sa pripadajućim sendvič-gips zidom. Desilo se da kad je svetlo u sobi gadno zažmirkalo kad se uključivalo pojačalo. Za popizdeti.



Sa druge strane, u istoj sobi postoji nebrušeni dijamant u vidu devičanskog trofaznog izvora struje koji počinje kod strujnog sata sa posebnim osiguračima, nastavlja se u zidu sa bakarnim vodom punog profila 5x4 "kvadrata" a završava se sa šuko utičnicom koja u ovih 10-tak godina od kad živimo u ovoj kući nije videla potrošača i služi kao dokaz brzopletog planiranja a i vizionarskih sposobnosti majstora za struju koji radi elektroinstalaciju "na crno" tj. mene.

Čisto da ne mislite da sam svojevremeno kad se razvlačila struja po kući dahtao majstoru za vrat da ne z*j*b* nešto nego sam sav posao odradio manje-više svojeručno.



Nadalje, već godinama mi čupa živce lokalni transformator sa kog kuća dobija struju i koji ima povremeno nagon da na nekoj od faza napon osciluje, tako da se u takvim situacijama vodi živa aktivnost psovanja i čupanja gajtana osetljivijih uređaja iz zida, a empirijski sam ustanovio da pojava nije identična na sve tri faze i da bi bilo idealno kad bi sve tri bile na neki način dostupne za skalamerije.



Da ne dužim, gore navedeni problemi i poseta Subotici su kulminirali kad sam u pratnji rasparenog buđelara prošao na kritičnoj blizini (mostly) elektro radnje, ušao unutra i kupio sledeće:



-tropolni utikač domaće proizvodnje ALING CONEL Gajdobra (oko 250RSD)



-10 metara licnastog 5-žilnog kabla iz Bora (150 RSD/m)



-3 komada šuko utičnica sa po 4 utična mesta raspoređenih u kvadrat ALING (480 RSD/kom).



-1 superlepak-gel Loctite (100RSD)



-6 dihtunga za plin (30 RSD)



Dodao i



-suvu colovnu dasku 11x33cm (držana u tajnosti na tavanu u nadi da će i mene jednom opaliti milozvuk iz čamovine)



Ostalo je veoma prosto:



1. oljuštiti jedan kraj kabla i montirati utikač pazeći na simbole za "nulu" i GND



2. malo ošmirglati dasku, na nju šrafovima za drvo sa jedne strane montirati 3 podnožja kvadratnih razvodnika za struju. Imaju već sve predviđene rupe na zadnjoj strani pošto postoji opcija da se montiraju uz pomoć šrafa i tipli na zid. Na drugu stranu daske superlepkom prigodno nalepiti gumene dihtunge protiv klizanja daske pri turanju i vađenju kablova iz utičnih mesta



3. oljuštiti drugi kraj kabla



4. uz veliku pažnju selektivno sprovesti bez prekidanja žicu za "nulu" i GND do odgovarajućih mesta na sve tri monofazne jedinice i pričvrstiti datim šrafovima. Žice od faza naravno, svaku pojedinačno sprovesti/skratiti do odgovarajućeg/pripadajućeg kvadrata i pričvrstiti na odgovarajuće mesto



5. proveriti kontakte i ispravan raspored žica i zatvoriti razvodnike odozgo.



Obratiti pažnju da na dva poklopca od moguća tri treba napraviti sa suprotne strane od fabričkog mesta predviđenog za ulazak kabla sličan otvor za prolazak kabla na sledeći razvodnik.



Poslednji naravno ne dirati pošto on ne provodi dalje ništa



6. utaknuti tropolni utikač u zid, izljubiti ženu, decu i komšinicu, proveriti glimericom gde ima struje a gde nema u utičnim mestima na letvi i ako je sve u redu, dobijate moćno oružje u borbi protiv hirovitog transformatora elektrodistribucije i moralnu satisfakciju što ste pre 15 godina stavili u zid monstruozni kabl koji konačno napaja ozbiljne potrošače poput laptopa, gramofona, cede plejera i pojačala.



Slike u prilogu.



Iznutrice nisam slikao, nisam imao fotoaparat pri ruci kad je sastavljano a pretpostavljam da onaj ko ne zna kako da poveže žice unutra nije kvalifikovan za ovaj projekat da ga bezbedno privede kraju.



Prednosti ovakve letve?



Sem navedene mogućnosti biranja najneopterećenije faze u kući i mogućnost apgrejda, distribucija struje pomoću egzotičnijih industrijskih šuko-utičnica poput http://www.mennekes.in/industriesteckvorrichtungen1.html?asimGroupId=3000593&asimMenuId=3002539 ili http://www.mennekes.in/industriesteckvorrichtungen1.html?asimGroupId=3000613&asimMenuId=3002611



a dotle da se ja malo uštinem i vratim u realnost a ona bi bila sledeća:

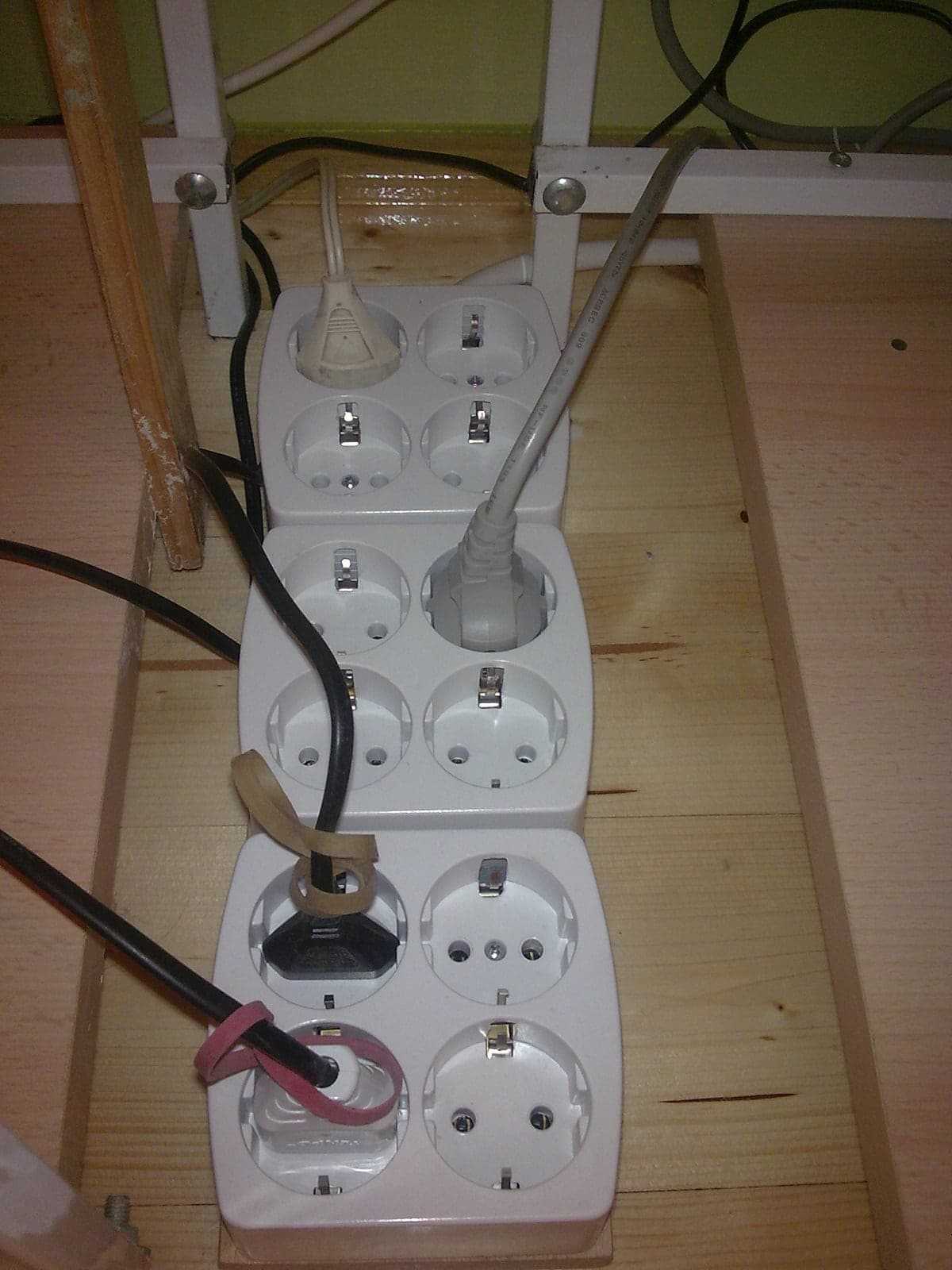

letva1.jpg letva2.jpg

letva3.jpg letva4.jpg

Svaka cast Zflazare imam isti takav problem ,imam trofaznu uticnicu sa druge stane sobe u koju nista nije bilo ukluceno 25 god i blizu sata je a ulicni trafo je na 50 m od kuce.Jos da resim kako kabel da sakrijem pa pravimo letvu.Izgleda da je kod nas u Banatu struju radio jedan isti elektricar pa sve stekere stavio na isto mesto.Pozdrav i tebi i Steinu na dobroj ideji

[hifish]

Kod mene to uradjeno pre jedno 15 godina.

I vredi.

[Zen Mod]

ene ga , levo od masci



al' jeb'ga , nije iz Gajdobru

[stein]

Koliko je meni poznato, kuće bez obzira na to da li imaju uvedenu trofaznu struju, moraju imati najmanje jedan trofazni priključak, tj utičnicu što je po meni bzvz ali neka ga. Ja imam taj jedan dummy u ćerinoj sobi ali nemam trofaznu u kući.

[hifish]

Vidi stvarno kod masci!

[hifish]

Onda pod hitno da uvodis trofaznu struju!

[zika]

Tri phase (trougao,380V) kroz razdvojni trafo (sa „spuštanjem“ napona) na razvodne utičnice... E, to je pos'o... (O)smišlja(va)m to već godinama...

Al' me il' mrzi il' nemam podsticaj... K'o Stein, nekako sam zadovoljan...

[Zflazar]

Kod mene to uradjeno pre jedno 15 godina.

I vredi.

a ćutiš i teraš me da izmišljam rupu u saksiji i toplu vodu iz početka Ccccc... vidim ja ode moja pemzijica u očin ako se ne pazim

[hifish]

a ćutiš i teraš me da izmišljam rupu u saksiji i toplu vodu iz početka Ccccc... vidim ja ode moja pemzijica u očin ako se ne pazim

Ma ja ti nisam od onih sto vole ljude da ubedjuju u nesto niti to praktikujem. To ti je cisto rasipanje pozitivne energije.

A i ne pricam mLogo ako me ne pitaju...



U svakom slucaju pozdravljam tvoju inicijativu i trud!



Al' kad me vec "golicate"...

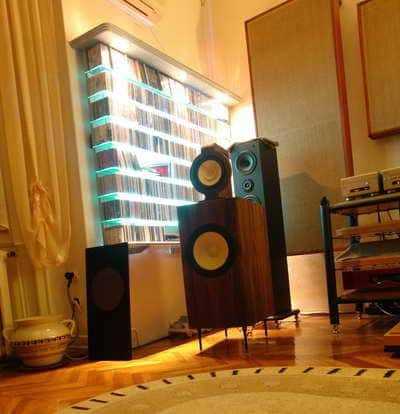

Time je ispunjen jedan od tri "najvaznija uslova": struja, polica, soba (redosled manje bitan).

E kad se ta tri uslova ispune/zadovolje - tek se onda moze cuti sta mogu sprave koje sviraju .

[stein]

Uh, polica...

[hifish]

Uh, polica...

Sve ili nista!

[stein]

Sve ili nista!



A taman sam prošle godine namontirao letvu... Da i ne spominjem da ništa od toga dok ne nađem nekoga ko je bar duplo veći od mene da premesti mermernu ploču na koju ide gramofon...

[hifish]

A taman sam prošle godine namontirao letvu... Da i ne spominjem da ništa od toga dok ne nađem nekoga ko je bar duplo veći od mene da premesti mermernu ploču na koju ide gramofon...

Ma uzivaj!



Kod tebe je vise (i bolje) uslova zadovoljeno nego kod vecine nas.
