Zato postoji funkcija time gate kojom se isključuju refleksije. Piše sve podrobnije u temi koju je pomenuo Ebe

Zvu, kada budem nasao vremena da se posvetim tome znam kome cu se obratiti za pomoc.



poz.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

:wink2:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ako neko zna za dobar rudnik vintage data sheet-ova, evo i oznaka drivera:



Woofer:

Lo-D 2401511

7ohm / 20W

Max. 80W



Midrange:

Lo-D 2401491

8ohm / 8W

Max. 30W



Tweeter:

Lo-D 2401482

8ohm / 5W

Max. 16W

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Sinoc sam se bavio malo simulacijom semica iz prvog posta. Sa idealnim driverima (obican otpornik) to izgleda ovako:






Rezovi su na 954Hz i 3.76kHz. Kao sto je vec ranije receno, za tacniju simulaciju morao bih doci do TS parametara drivera pomocu kojih bi se dala nacrtati njihova ekvivalentna el. sema. Na zalost, na netu ih ne mogu pronaci a za merenja nemam opremu i uslove. Poslednja varijanta mi je da iskopam manual od zv. kutija koji znam da sam imao ali ga nisam sretao godinama.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

TS parametri ti i dalje neće reći ništa o frekvencijama ukrštanja. Samo merenje frekventnih opsega sa skretnicom svakog drajvera posebno, hoće.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

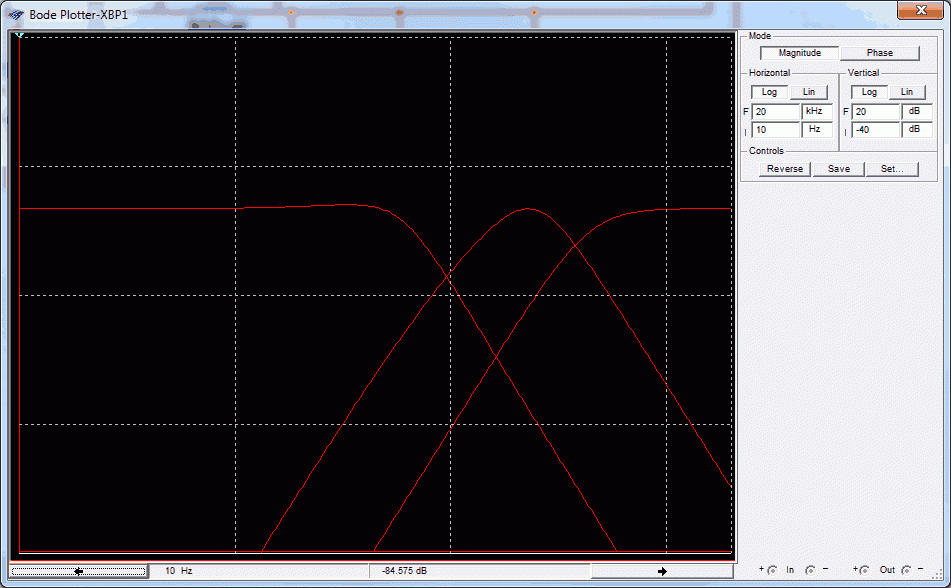

Sinoc sam se bavio malo simulacijom semica iz prvog posta. Sa idealnim driverima (obican otpornik) to izgleda ovako:



Postavljena slikaXover freq.gif



Rezovi su na 954Hz i 3.76kHz. Kao sto je vec ranije receno, za tacniju simulaciju morao bih doci do TS parametara drivera pomocu kojih bi se dala nacrtati njihova ekvivalentna el. sema. Na zalost, na netu ih ne mogu pronaci a za merenja nemam opremu i uslove. Poslednja varijanta mi je da iskopam manual od zv. kutija koji znam da sam imao ali ga nisam sretao godinama.

  Javi se Nešiću , /  je član ovog foruma / i neka ti pošalje simulator ....kad ga instaliraš onda mi se javiš na PP pa se idemo dalje .

  Simulator koji ja koristim u ovom momentu je najbolji jer su ga radili poznavaoci situacije ...jedini problem je italijanski jezik koji za pametnog nije problem ....kad sam ga ja naučio onda neće biti problem ni za ostale .....Normalno da dajem i bespaltne lekcije preko skajpa ......meni je bitno da nađem jednog pametnog koji bi to naučio pa da objašnjava ostalim .



Merenje ......ja sam nedavno ovde negde napisao da je prisutan svet otprilike glupav .....i dalje to mislim i stojim iza toga ......mislim prošlo je vreme oko neobaveštenosti i ostalog gde su se mogli koristiti neki drugi pridevi .....ja mogu da shvatim da to nekoga ne interesuje i to je u redu , ali kad se nakon pet puta ponovljene informacije da nisu potrebne gluve komore ponovo postavlja to pitanje  , ja nemam drugi način da izrazim svoje mišljenje , jer za sada komuniciramo rečima .....

Dakle već pet godina postoji šema koju sam ja razvio upravo za početnike .....u ovih pet godina i nemci i kinezi su me kopirali / ideju šta treba to da se ima / i u ovih pet proteklih godina niko nije uradio .....svi nešto misle da su pametni pa će oni to bolje da urade .....nije to problem , već činjenica da još niko nije stavio korektan snimak , i tu je problem .



 Elektronika koju sam ja uradio je toliko jednostavna da ako se izvadi jedan deo to neće raditi ....jednostavnije ne može biti .

Samo mikrofonsko pretpojačalo se uradi u 15 minuta na univerzalnoj štampi ........ja sam koristio , zbog problema šumova i dugačkih linija DRV 134 i INA 217 .....to mora biti jer se ne mogu snimati zvučnici sa kablovima od pola metra , to je jasno da se mora imati sloboda pokreta . Na štampi ima još jedan OP i izlazni stepen +JIG .......SVE SKUPA KOŠTA MANJE OD 50 EVRA koliko dođe samo berigerov mikrofon koji je lošiji po karateristikama od pravljenog .....dakle za jedan beringerov mikrofon se dobije sve .....ako se ne filozofira .

  ARTA je kopija MLSSA /MELISA / i kao takav je u ovom momentu najbolji ...ako već treba da se uči , onda se uči na najboljim .....ne treba da zbunjuje komplikovanost jer su osnovne operacije krajnje jednostavne . CLIO je tek prošle godine uveo neke opcije koje ARTA ima godinama , a neke još i nema .

Jedan ovdašnji profesionalac kojem je posao osim snimanja i kalibrisanje B&K mikrofona koristi ARTA i ima samo reči pohvale za nju ....usput ima i melisu više od deset godina ali nema licencu da javno pokazuje snimke .....





Ako pitaš za poentu .......pa onda bi to bilo da ti treba oko pedeset evra za elektroniku ....ako ih nemaš , onda za vreme dok ih ne skupiš možeš instalirati simulator i naučiti kako se radi ...možeš instalirati i ARTA i naučiti kako se radi .... ja ti mogu poslati desetak PIR fajlova sa kojima se možeš naučiti da ih obrađuješ kako hoćeš .........i onda tamo negde za godinu dana izađeš sa modifikovanom pasivnom skretnicom ili nekom eventualnom aktivnom , sa sve merenjima i testovima na slušanje ...pre neće moći ....

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
Merenje ......ja sam nedavno ovde negde napisao da je prisutan svet otprilike glupav .....i dalje to mislim i stojim iza toga ......mislim prošlo je vreme oko neobaveštenosti i ostalog gde su se mogli koristiti neki drugi pridevi .....ja mogu da shvatim da to nekoga ne interesuje i to je u redu , ali kad se nakon pet puta ponovljene informacije da nisu potrebne gluve komore ponovo postavlja to pitanje  , ja nemam drugi način da izrazim svoje mišljenje , jer za sada komuniciramo rečima .....



Rade, ljude ume vrlo lako da zbuni/odbije tema u koju se ne razumeju pa je zato i ne pročitaju. Može Stein da piše 1000 puta zašto je lagana ručica gramofona bolja od teže i na koji način se pravi tangencijalna ručka ali mene to jednostavno ne zanima. Kada me bude zanimalo, pozvaću Steina telefonom i pitati ga šta i kako za ono što mi ne bude jasno - sve i da on misli da je to već jako dobro objasnio u temi. Dobro sad, ja i nisam najbolji primer jer je, igrom slučaja, meni sve interesantno i zanima me pa čitam gotovo sve (čak i ono što ne razumem) ali mogu da razumem da nekima nije sve interesantno i da ih smara - no ipak sam stavio sebe u ulogu nezaineresovanog da se neko ne uvredi :)



Uvek će biti novih ljudi koji su tek došli na forum i nemaju 2 godine da pročitaju sve ono što je napisano, bilo glupo ili pametno. Samim tim, zato što nešto nije pročitano, ne može se ni uraditi pretraga foruma jer se ne zna šta se traži. Obično se u tom slučaju postavljaju pitanja koja nama 15-orici koji smo aktivni na forumu mogu da zasmetaju (lično, ne smetaju mi ič - ako imam živaca odgovorim, ako nemam ne odgovorim). Tako da, kada neko postavi pitanje na koje je već bilo odgovoreno pa makar i 10 puta do sada, samo treba lepo postaviti link ka temi gde je to objašnjeno.



Ma koliko to čudno zvučalo, ne vrti se svet oko audio opreme i ne upiru se svi svim silama da pročitaju ono što napišemo, kako se prepucavamo niti svi žele da razumeju kako šta funkcioniše.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Dobro je dok se ne osećaš pozvanim. Onda si ga nahebao kad krenem sa pitanjima :rofl:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
Ne znam zašto se sada osećam prozvanim... :blush:



:buehehe:

 Vagama je ove godine horoskop takav da rade a ne filozofiraju , možda ovako a možda onako , a ako bi a ako ne bi , a šta ako , a šta ako ne ...dakle jasne ideje i pokret iz mesta , bez dodatnih pitanja i podpitanja .... :wink2:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
Dobro je dok se ne osećaš pozvanim. Onda si ga nahebao kad krenem sa pitanjima :rofl:



Možeš ti da pitaš, ništa ti ja bogami priznati neću... :buehehe:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
 Vagama je ove godine horoskop takav da rade a ne filozofiraju , možda ovako a možda onako , a ako bi a ako ne bi , a šta ako , a šta ako ne ...dakle jasne ideje i pokret iz mesta , bez dodatnih pitanja i podpitanja .... :wink2:



Kako narod kaže, iz tvojih usta u Božije uši... Dosadilo mi da samo premišljam, naporno, jako... :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

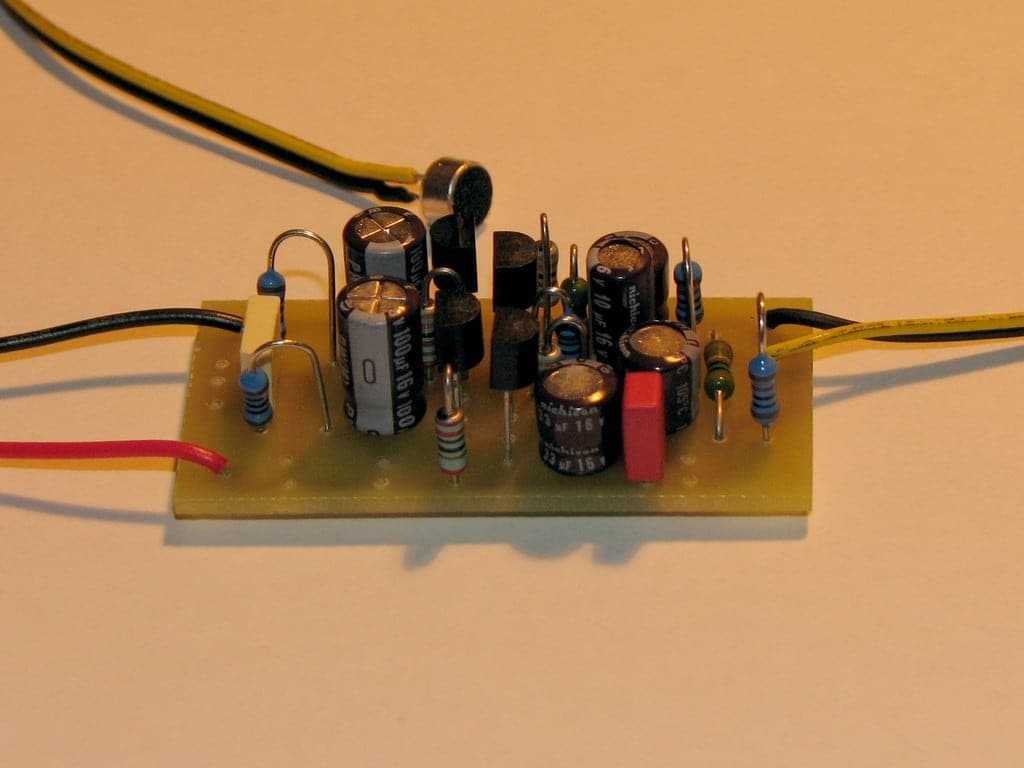

Nisam se javljao neko vreme jer sam bio u read-only rezimu. Edukovao se malo. Skontao sam od prilike sta treba da nabavim i sta da naucim da bi mogao da nstavim dalje. Dodao sam u porudzbinu iz Digikey-a Panasonic kapsule za mikrofon. Jel moze neko da  preporuci preamp koji provereno radi sa tom modifikovanom kapsulom? DIY, naravno. Da se napaja iz baterije od 9V i da ima nebalansirani izlaz.



http://sound.westhost.com/project93.htm



Da li bi ovaj sa slike 6 odradio posao? Ima balansirani izlaz al' mislim da bi bez problema mogao da se poveze na nebalansirani.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

ne idi dalje od Guru-ove strane

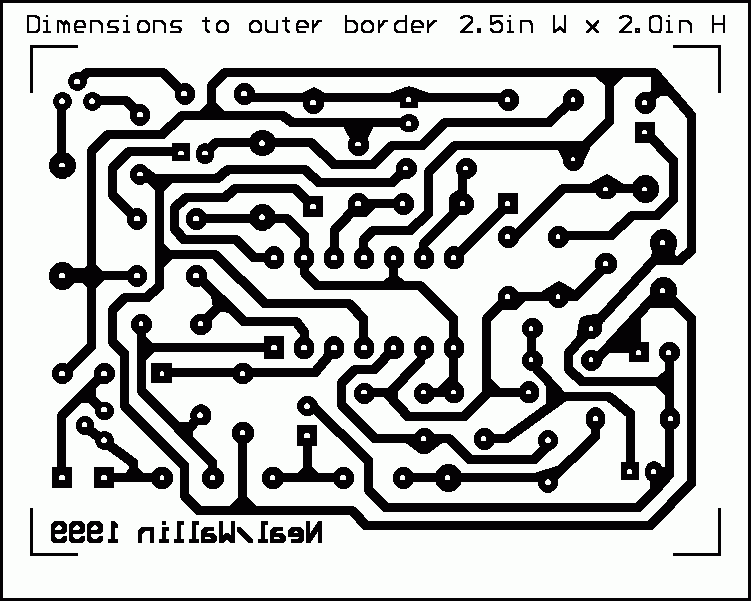

Ne svidja sto koristi dve baterije. Mislio sam da minimizujem PCB i ubacim preamp u telo mikrofona. Sa dve baterije u telu, mikrofon bi izgledao kao krmaca. Ako nema adekvatnog preampa sa jednom baterijom, napravicu ovaj.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
Ne svidja sto koristi dve baterije. Mislio sam da minimizujem PCB i ubacim preamp u telo mikrofona. Sa dve baterije u telu, mikrofon bi izgledao kao krmaca. Ako nema adekvatnog preampa sa jednom baterijom, napravicu ovaj.



  Ja onaj što sam radio , ima dvostruko napajanje koje se vodi sa dve posebne žice , tako da kabel koji ide prema mikrofonu ima ukupno 5 ....skoro kao B&K .

Nema potrebe da izmišljaš toplu vodu jer je ona izmišljena .....rešenje koje sam ja ponudio je trenutno najbolje na ovim prostorima .....ne zato što sam ga ja radio , nego zato što sam gledao kako to treba da izgleda .

Onog momenta kad bude nešto bilo bolje predloženo od mog rada , ja ću ga primeniti i kod mene ......do tada možeš da se gubiš u detaljima koji ti nisu uopšte potrebni .
