Evo nabavih od druga, telefonca, nekol'ko ovih malih (2,5 x 2,5 cm) Iskrinih i Ei trafojcica iz tlf. centrale pa molim strucnije kolege da kazu valjaju li cemu i kako bi se mogli iskoristiti u audio svrhe, pa ako ima fajde da nabavim jos ?

[Zen Mod]

nisi mali munze ..... :buehehe:gene na 400Hz pa izmeris odnose namotaja ondak izaberes semu spajanja namotaja koja tebe interesuje , pa gene na niskoimpedansni izlaz , pa trimer u sekundar pa rimujes dok ne vidis da ti ne pada napon na 30KHzonda prosetas sweep , al ih drzi da ne popadaju sa stola na 20Hz :buehehe:zekim se - znam da znas .... poenta je da ih ja nisam nesto merio , mada sam 'teo .naravoucenije - kupi drugu onu torbu sas ruckama sto se nosa na najlone i buvljake , i reci da je napuni

[Sipi]

Pa ja reko' da iskoristim ako si se vec zamajv'o s njima - da ne moram` i ja to da radim ako ti vec jesi. Ima covek 20-ak komada, gre'ota da se baci. Ako znas vise kazi, jer' ce kod mene da se nacekaju dok dodju na red...

[Sync]

Ovih crvenih je bilo i u matorim telefonima onim kockastim iskrinim...

[Zen Mod]

gde god trafo vidis , a ti ga kuci donesi :buehehe:ako treba mesta praviti - bacajte zenine gace il' saljite meni - trafoe , ne gace .

[Sipi]

Pregled'o sam sad na brzaka om-metrom ovaj mali Iskrin i dva srednja pina gornjem redu nisu vezana ni na sta a svi ostali imaju vezu medju sobom - kao autotrafo, nema tu primara i sekundara ...

[Zen Mod]

dakle - one naocare na glavu i razdvajaj .....

[Sipi]

dakle - one naocare na glavu i razdvajaj .....

Ma jok, ja sam mislio da moze nesto od toga da ispadne takvo kako je, a ako treba da se igram sa 0,1 i 0,13 Cul - dzaba ga bilo ...

[stein]

weee-Heee! ...samo kad nisu gaće...

[Sipi]

...samo kad nisu gaće...

Pusti Zena, nema ni srca ni duse, pustio bi zene po ovoj 'ladnoci da idu bez gaca

[Zen Mod]

nek idu . tako im i treba ....

[zocky]

Ja sve da se raspitam o trafoima iz telekomunikacinog VF-a pa me nešto stid...Imam ih blago rečeno svakakvih po elektronikama koje sam uspeo da spasem od presovanja ...Konkretno, jel mora da se kupuje trafo za S/PDIF ili može nešto kao sa  Sipijeve slike da posluži?Ima hrpe nekakvih u feritnim lončićima raznih dimenzija... jel vredi to čemu?Napraviću neke slikice sutra po danu da vidite o čemu pričam.

[Zen Mod]

Ja sve da se raspitam o trafoima iz telekomunikacinog VF-a pa me nešto stid...Imam ih blago rečeno svakakvih po elektronikama koje sam uspeo da spasem od presovanja ...Konkretno, jel mora da se kupuje trafo za S/PDIF ili može nešto kao sa  Sipijeve slike da posluži?Ima hrpe nekakvih u feritnim lončićima raznih dimenzija... jel vredi to čemu?Napraviću neke slikice sutra po danu da vidite o čemu pričam.

trafo za spdif - da ili ne - to samo osciloskop moze da ti pokaze ;imas na Audio Note England tutorijal kako ih napraviti ( i bal i unbal) sa toroidnim jezgrima .daj slikice

[Sipi]

...imas na Audio Note England tutorijal kako ih napraviti ( i bal i unbal) sa toroidnim jezgrima ...

http://www.audionote.co.uk/comp/trans/trans_07_digital.shtml

[Zen Mod]

http://www.audionote.co.uk/comp/trans/trans_07_digital.shtml

blagodarim

[zocky]

Ja zahvaljujem obojici!

[zocky]

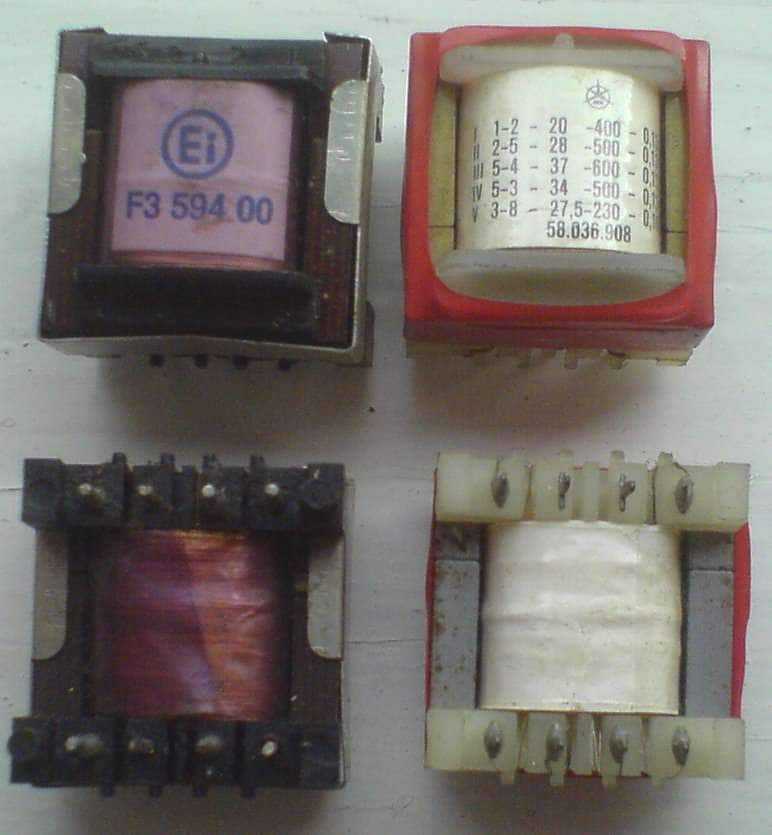

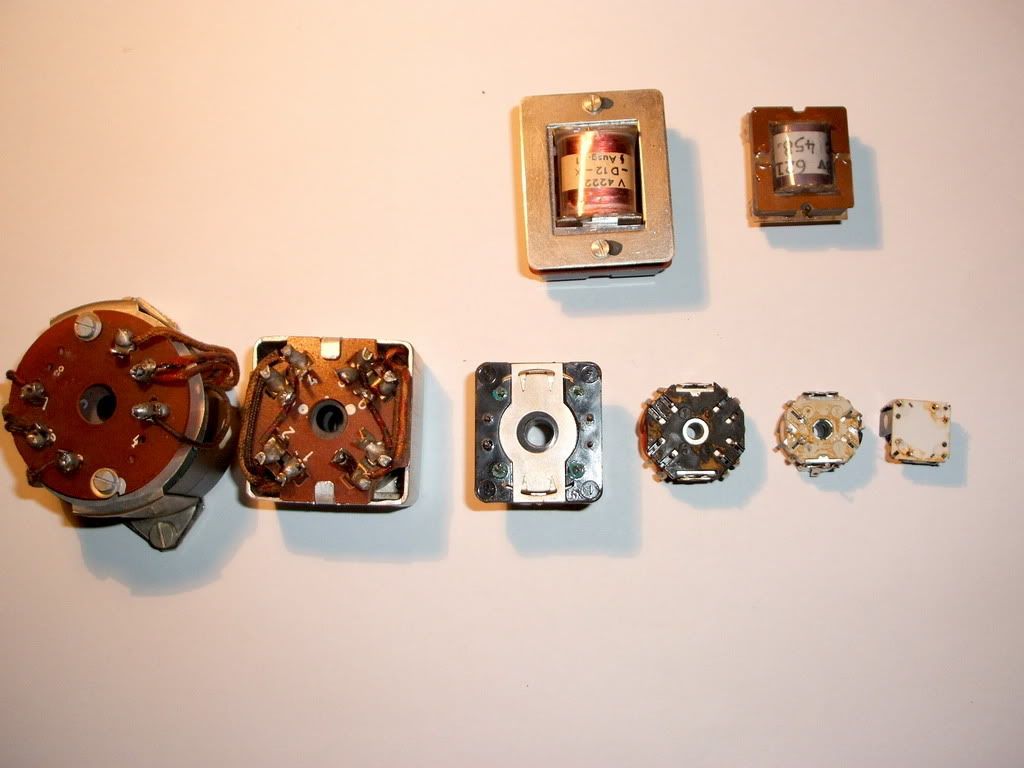

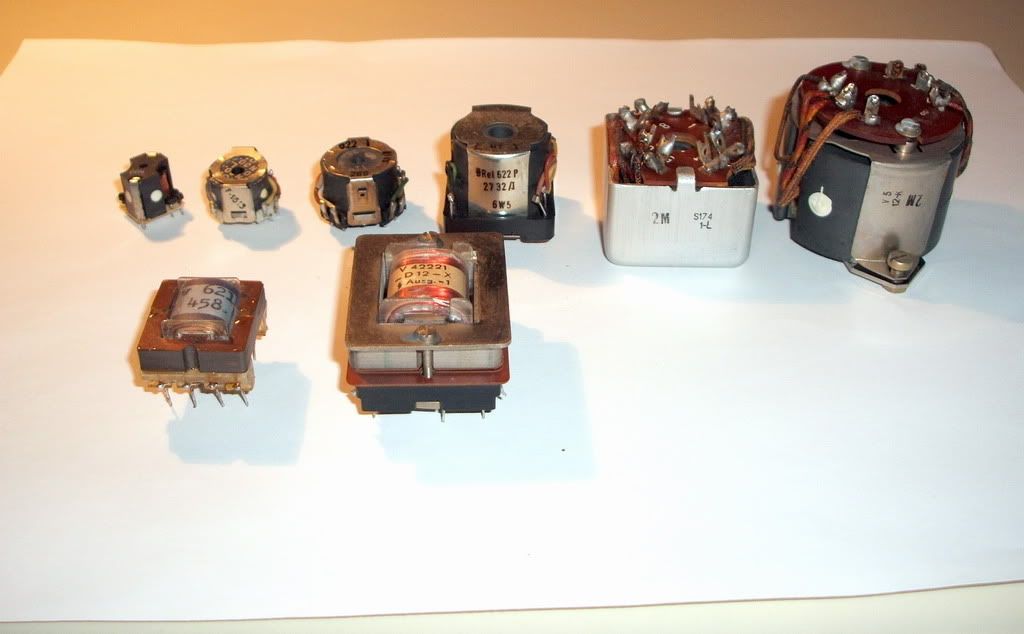

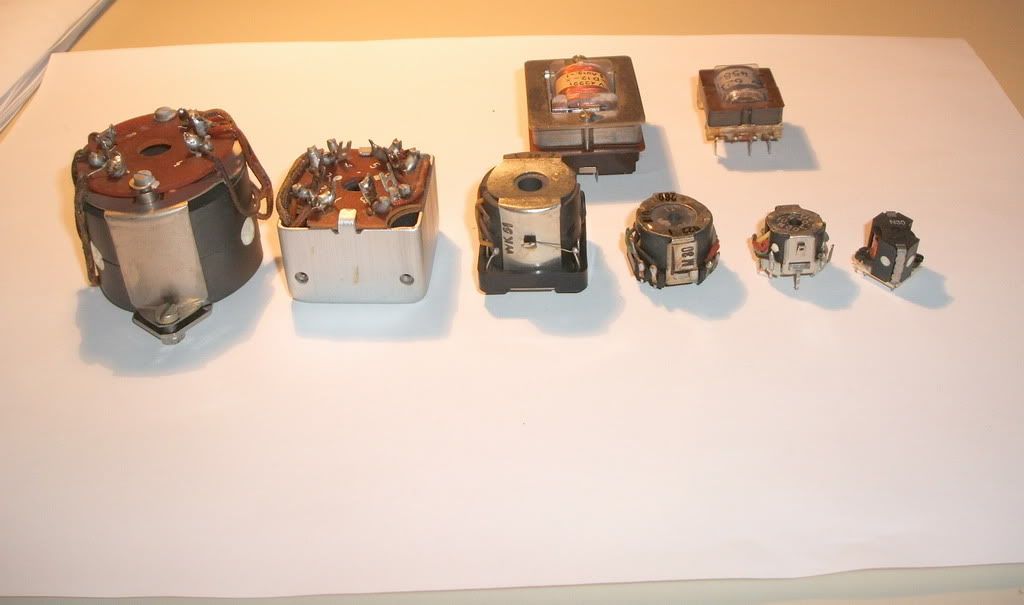

Evo slika trafoa.

Zbog predstave o njihovim dimenzijama, papir ispod njih je format A4

Malo kasnije ću omski da ih izmerim i nacrtam raspored kalemova.

[zocky]

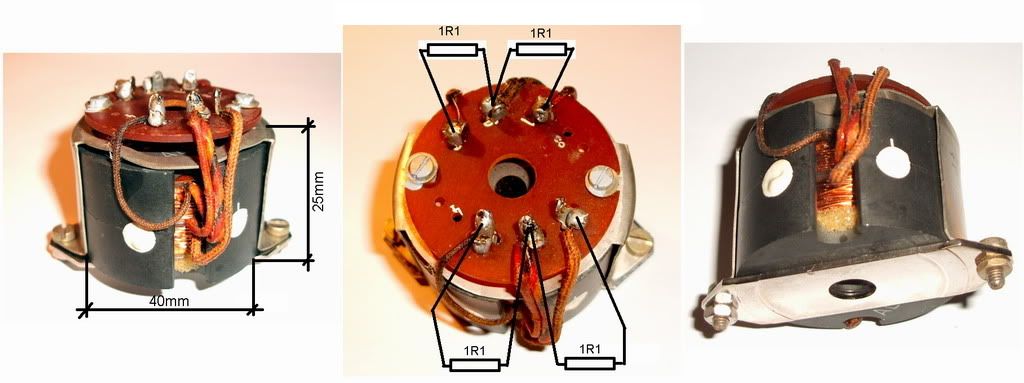

Evo prvog, najveće feritno lonče.

[sir Oliver]

Ovo feritno lonce spolja sluzi za smanjenje smetnji.

[Impuls]

Ovo feritno lonce spolja sluzi za smanjenje smetnji.

Jel to ozbiljno ili...? Ako nas malo ... zaboravili ste smajli. A ako ne onda je to ozbiljan problem

[Zen Mod]

Evo prvog, najveće feritno lonče.........

sudeci po debljini zice (pomalo nejasno) i po Rdc namotaja - to moze da posluzi kao diferencijalni choke za neko napajanje , ali nece moci kao signalni trafo ...... previse niska impedansa

[zocky]

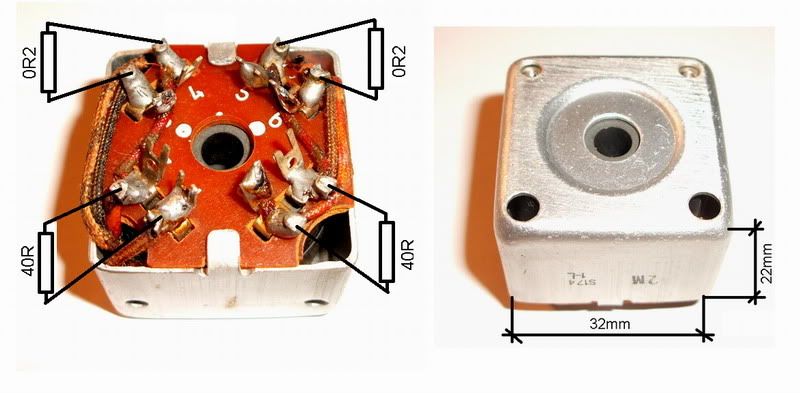

Ovo je takođe feritno lonče ali je oklopljeno aluminijumom.
