chiviash

Kako ovo najbolje iskoristiti?

Preporučeni Komentari

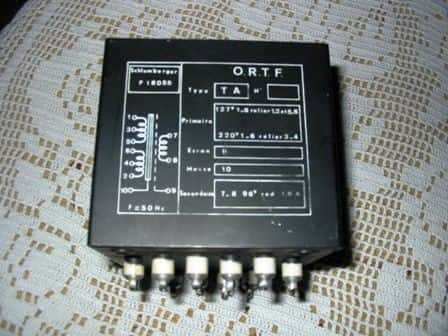

Trafo, sekundar 96 volata 1,8 hampera...... mislim da je u ulju.Nisam dao da ode na otpad...nije zaslužio takvu jadnu sudbinu a nije nikad ni radio.Molio bih neki predlog kako ga najbolje iskoristiti......nekako mi uliva veliku nadu da bi uživao u nekoj suvisloj funkciji.


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

...Molio bih neki predlog kako ga najbolje iskoristiti....

Nesto sa 6AS7 ili slicnim cevkama ili neki SS amp za 16 Oma zvucnike...Jesu li 7 i 8 pinovi sekundar ?BTW, nemoj tol'ko da smanjujes sliku - nista se ne vidi, nego podesi JPG kompresiju (Irfan View je zgodan freeware za te stvari) da slka ostane velika a malih memorijskih gabarita. Evo ti slika koju si postovao - sada ima trecinu kilobajta a isto piksela:post-20-0-44548900-1350156254_thumb.jpg

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Nesto sa 6AS7 ili slicnim cevkama ili neki SS amp za 16 Oma zvucnike...Jesu li 7 i 8 pinovi sekundar ?BTW, nemoj tol'ko da smanjujes sliku - nista se ne vidi, nego podesi JPG kompresiju (Irfan View je zgodan freeware za te stvari) da slka ostane velika a malih memorijskih gabarita. Evo ti slika koju si postovao - sada ima trecinu kilobajta a isto piksela:post-20-0-44548900-1350156254_thumb.jpg

Hvala Sipi :oke:Probaću sa irfanom ili se malo poigrati sa slikom....Da 7 i 8 je sekundar mislim da je na vrancuskom..... :phil_04:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Hvala Sipi :oke:Probaću sa irfanom ili se malo poigrati sa slikom....Da 7 i 8 je sekundar mislim da je na vrancuskom..... :phil_04:

Nadam se da ovo prolazi ili moram kupiti noviji aparat a ne ovaj iz 90 i neke... :msn-rofl:


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

za 220V ulaz 1 & 6 , kratkospojiti 3 & 4sekundar 96Vac pinovi 7 & 8pin 9 static shield , spojiti na sasiju , isto kao i pin 10Sipi ti je vec rekao za sta bio valjalo - Babuska , ECC88 i slicno ...... mada je i to malo nategnutono , sa toliko struje cak i dubler napona moze da dodje u obzir

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

za 220V ulaz 1 & 6 , kratkospojiti 3 & 4sekundar 96Vac pinovi 7 & 8pin 9 static shield , spojiti na sasiju , isto kao i pin 10Sipi ti je vec rekao za sta bio valjalo - Babuska , ECC88 i slicno ...... mada je i to malo nategnutono , sa toliko struje cak i dubler napona moze da dodje u obzir

Hvala na dobrim i brzim savetima......ih baš neki nesvakidašnji napon sekundara....možda zbog toga nikad nije ni upoznao elektroprivredu....Laku noć još jednom hvala :good2:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Zbog mogucnosti prikljucenja a 110V mrezu trafo ima dva primara.Jedan primar treba iskoristiti kao primar 220V, drugi primar kao sekundar za anode (220V) a sekundar 96V za G2 ili preamp.Najveci nedostatak je namotaj za grejanje cevi, i to bi mogao da zbudzis sa nekim IR 21xx kolom, kao smps.Zbog koriscenja samo jednog primara bice ekvivalentno tanja zica u primaru, sto znaci da mozes ocekivati tek pola od nazivne snage transformatora..---------------------------------------------------------------------------------------------------------Naravno da su moguce i drugacije kombinacije: jedan od primara je 127V, na red sa sekundarom 96V daje 127+96=223V. To moze biti primar.Preostali kalem moze biti pristojan sekundar za napajanje nekog lampaskog uredjaja.----------------------------------------------------------------------------------------------------------

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

primarni namotaj projektovan za 110Vac ne moze biti prokljucen na napon znacajno veci od toga !!!

obrnuto moze

igra sa mreznim naponima je opasna , ukoliko ne znate sta radite !

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Vintage nemojte pisati neispravne stvari coveku koje ce jos neko procitati na forumu i misliti da su ispravne. Za probu uzmite jedan Vas 220V-ni trafo koji ima 110 pa vididte za koliko sekundi ce crci a i koji napon ce se dobiti na 96V izvodu.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Zbog mogucnosti prikljucenja a 110V mrezu trafo ima dva primara.Jedan primar treba iskoristiti kao primar 220V, drugi primar kao sekundar za anode (220V) a sekundar 96V za G2 ili preamp.Najveci nedostatak je namotaj za grejanje cevi, i to bi mogao da zbudzis sa nekim IR 21xx kolom, kao smps.Zbog koriscenja samo jednog primara bice ekvivalentno tanja zica u primaru, sto znaci da mozes ocekivati tek pola od nazivne snage transformatora..---------------------------------------------------------------------------------------------------------Naravno da su moguce i drugacije kombinacije: jedan od primara je 127V, na red sa sekundarom 96V daje 127+96=223V. To moze biti primar.Preostali kalem moze biti pristojan sekundar za napajanje nekog lampaskog uredjaja.----------------------------------------------------------------------------------------------------------

Drug, napisale iznad mudre glave...Ja ću ti kazati samo da neće to može tako, sem što će jezgro u zasićenje ni trafo neća dugo...Ovo što je ZM napisao par postova iznad je opšte pravilo, to treba utuviti u glavu i znati i kad te probude u 3 ujutru...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Da pojasnim ideju:Namotaj 1-3 je za 127V.Namotaj 3-5 je za 127V.Namotaj 6-4 je za 127VNamotaj 4-2 je za 127VNamotaj 7-8 je 96V.Namotaji na trafou se mogu vezivati paralelno samo ako su jednaki i jednako motani (bifilarno)Namotaji na trafou se uvek mogu vezivati redno bez obzira kako su motani i za koji napon.Pozdrav.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

nisi pojasnio post #9ne znam kako si mislio , ali ispada da si napisao da se jedan sekundar (nebitno da li deo za 110 ili za 127Vac ) veze na 220Vac , dok se drugi koristi da se dobije isto tolikorezultat - crkava osigurac , ili vatra u kuci

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Da pojasnim ideju:Namotaj 1-3 je za 127V.Namotaj 3-5 je za 127V.Namotaj 6-4 je za 127VNamotaj 4-2 je za 127V

mala ti greška u koracima, primari su kao 110+17v pa dvaput.
