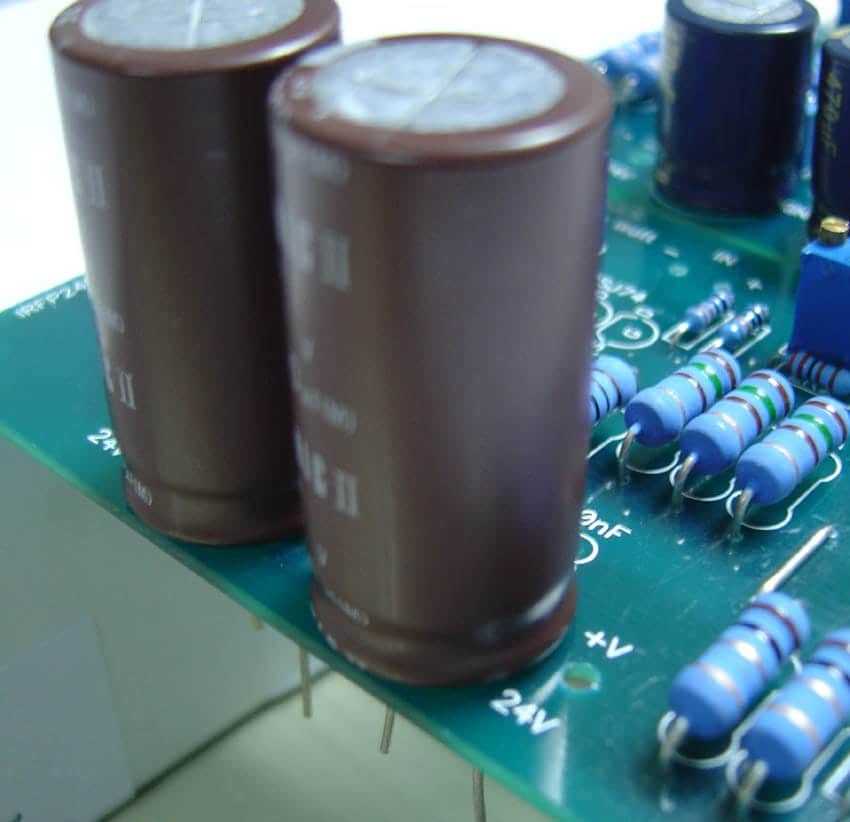

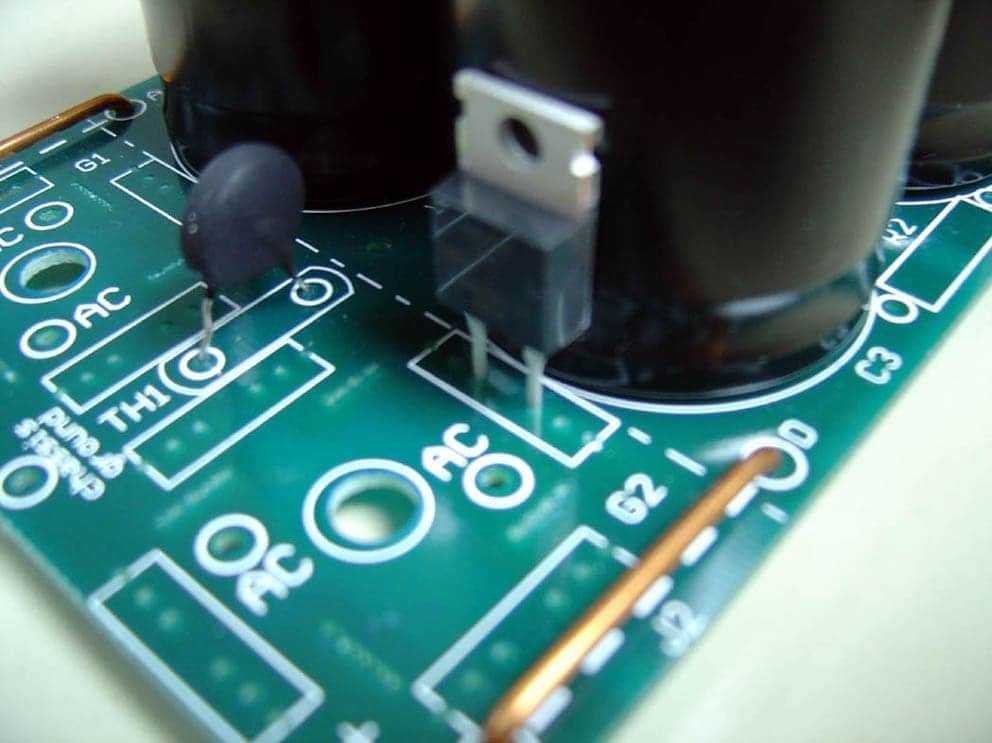

kan042 Napisano Januar 3, 2012 Share #1 Napisano Januar 3, 2012 Eh, već bi bio smak svijeta kad bi kod mene nešto ispalo jednostavno i kako treba.Zadnji biser je što sam napokon nabavio dovoljnu količinu BYV79 za napajanje F5 i ustanovio da mi se 2 diode skoro naslanjaju na kondenzatore. Imao sam i 25V kondenzatore ali velim bolje da stavim 35V, za svaki slučaj . Koliko se u praksi griju te diode i kako da riješim sad ovu situaciju?Imam i rezervnu varijantu. Ja vjerovatno ne bih ni čuo razliku ali ako Sipi kaže da postoji razlika radije bih izabrao bolju varijantu. Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Januar 3, 2012 Share #2 Napisano Januar 3, 2012 ... Koliko se u praksi griju te diode i kako da riješim sad ovu situaciju?....Jako losa ideja sa tom plocicom. Ako ostavis te diode u vazduhu, grejace se toliko da neces moci prstom da ih pipnes a da to prodje bez plihova - lose i za diode i za kondenzatore, a bogami i za prste ;)Zasrafi te diode na donju plocu, ispovezi ih zicama u Grecov spoj i izvedi sa njih zicane izvode za sekundar trafoa i filterske kondenzatore. Link to comment Podeli na ovim sajtovima More sharing options...
HomeMadeAudioProject Napisano Januar 3, 2012 Share #3 Napisano Januar 3, 2012 Rado cu pratiti ovu temu,i zbog pojacala i zbog pokretaca teme. Pozdrav kan! Link to comment Podeli na ovim sajtovima More sharing options...
gaggia Napisano Januar 3, 2012 Share #4 Napisano Januar 3, 2012 `ajmooooo, pa da prste sevdalinkee! Link to comment Podeli na ovim sajtovima More sharing options...

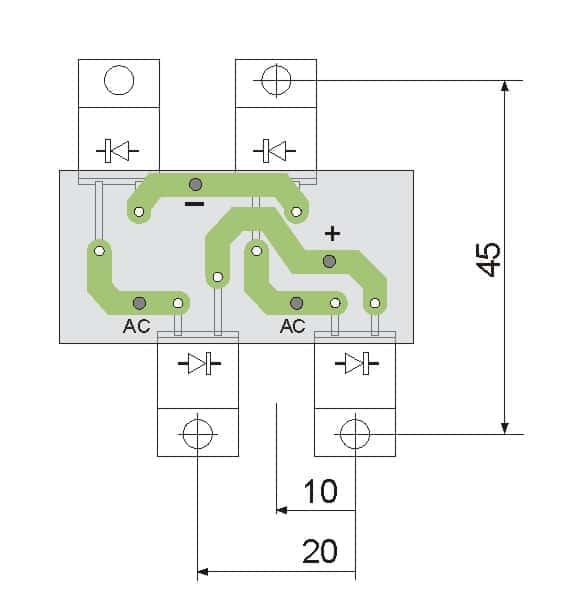

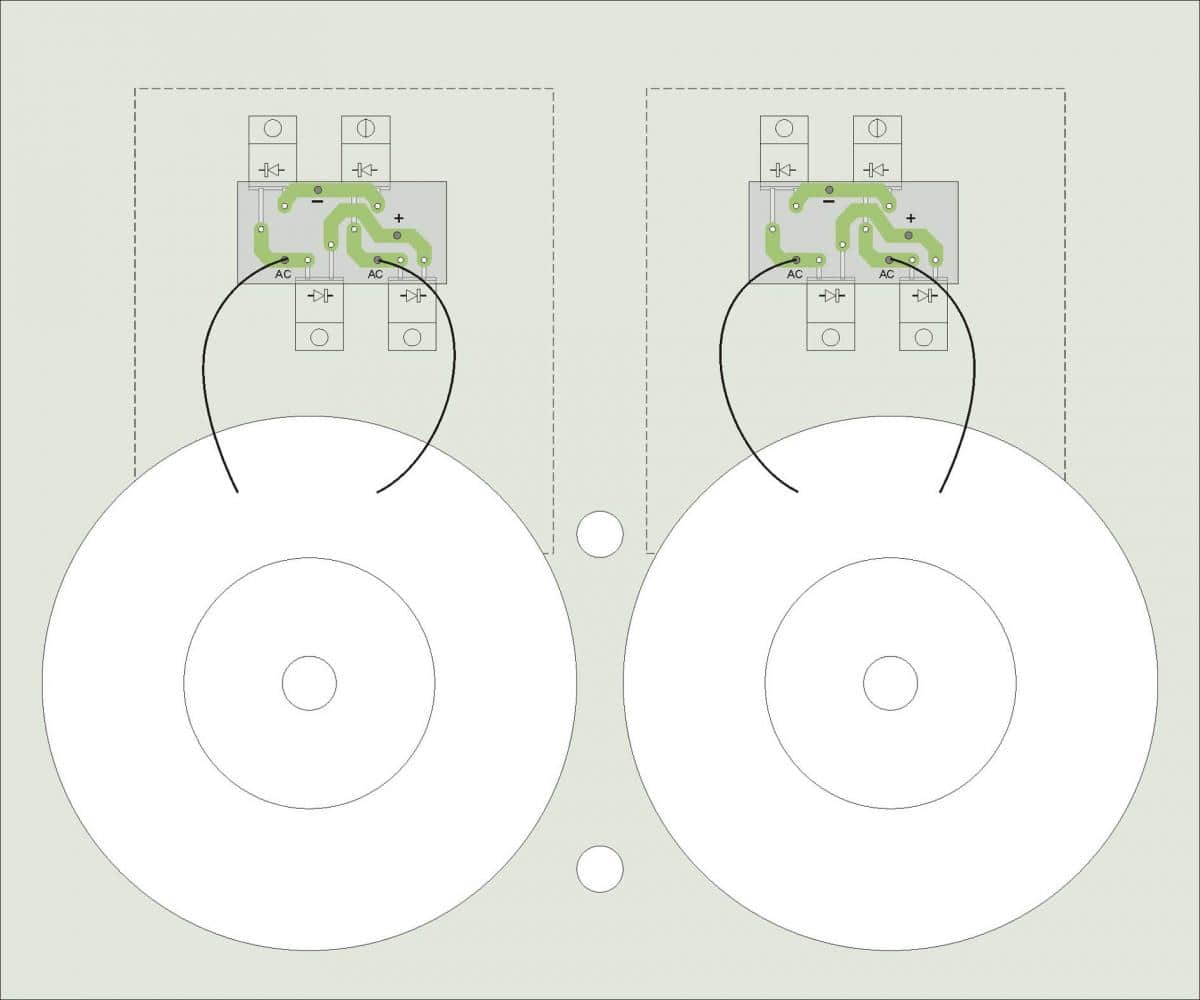

kan042 Napisano Januar 4, 2012 Autor Share #5 Napisano Januar 4, 2012 Ovako sam zamislio montirati ispravljačke diode. Pregradna ploča, vjerovatno pocinčani lim 2 mm (258 X 215 mm) stoji vertikalno i na njoj su montirani transformatori s jedne strane i pločice sa elektrolitima s druge strane. Diode su pričvršćene za ploču i međusobno povezane malom pločicom vitroplasta (45 X 22 mm). širina vodova je 3 mm, da li je to dovoljno? Da li su diode dovoljno razmaknute?Pozdrav i tebi 44250 Link to comment Podeli na ovim sajtovima More sharing options...
Shoba Napisano Januar 4, 2012 Share #6 Napisano Januar 4, 2012 Sto stavljas te diode umesto gotovog greca? Link to comment Podeli na ovim sajtovima More sharing options...

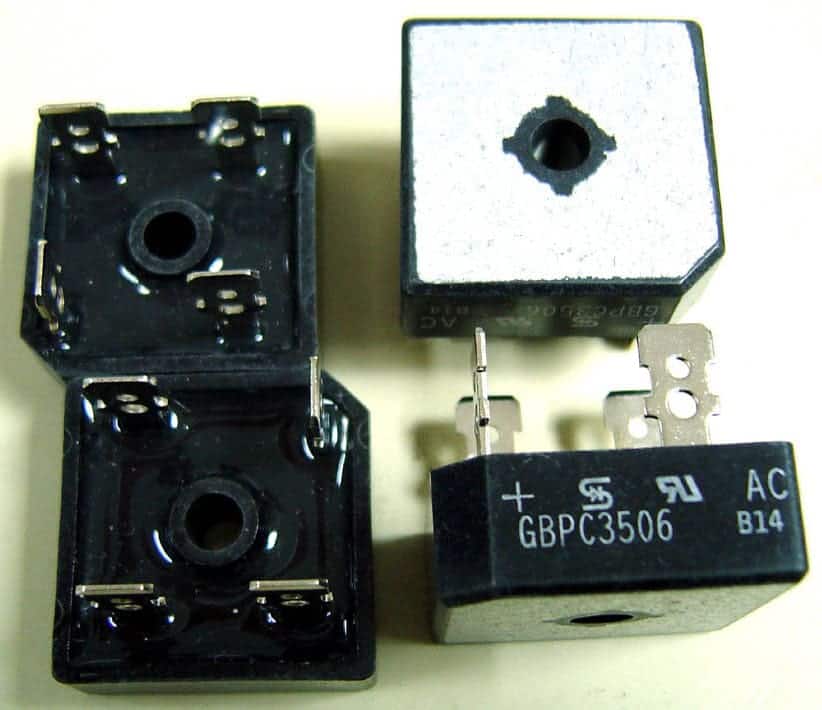

kan042 Napisano Januar 4, 2012 Autor Share #7 Napisano Januar 4, 2012 Sto stavljas te diode umesto gotovog greca?Navodno, soft recovery diode daju bolje rezultate od običnog greca. Ne mogu da tvrdim da je tako jer ja vjerovatno ne bih ni primjetio razliku ali nekoliko članova, čije mišljenje jako cijenim, je potvrdilo to.Ja samo pokušavam da uradim sve što mogu da učinim pojačalo barem mrvicu boljim. Nije komercijalni proizvod pa ni cijena nije bitna. Ove pločice su mi neupotrebljive sa diodama i da imam još jedan komplet elektrolita, svakako bih probao obje varijante, možda bih se i iznenadio, ko zna. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Januar 4, 2012 Share #8 Napisano Januar 4, 2012 Ovako sam zamislio montirati ispravljačke diode. Pregradna ploča, vjerovatno pocinčani lim 2 mm (258 X 215 mm) stoji vertikalno i na njoj su montirani transformatori s jedne strane i pločice sa elektrolitima s druge strane. Diode su pričvršćene za ploču i međusobno povezane malom pločicom vitroplasta (45 X 22 mm). širina vodova je 3 mm, da li je to dovoljno? Da li su diode dovoljno razmaknute?Pozdrav i tebi 44250 Одлично смишљено А мени поздрав? Link to comment Podeli na ovim sajtovima More sharing options...
kan042 Napisano Januar 4, 2012 Autor Share #9 Napisano Januar 4, 2012 Одлично смишљено А мени поздрав? Ha ha, tebi 2! Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Januar 4, 2012 Share #10 Napisano Januar 4, 2012 Ha ha, tebi 2! Link to comment Podeli na ovim sajtovima More sharing options...

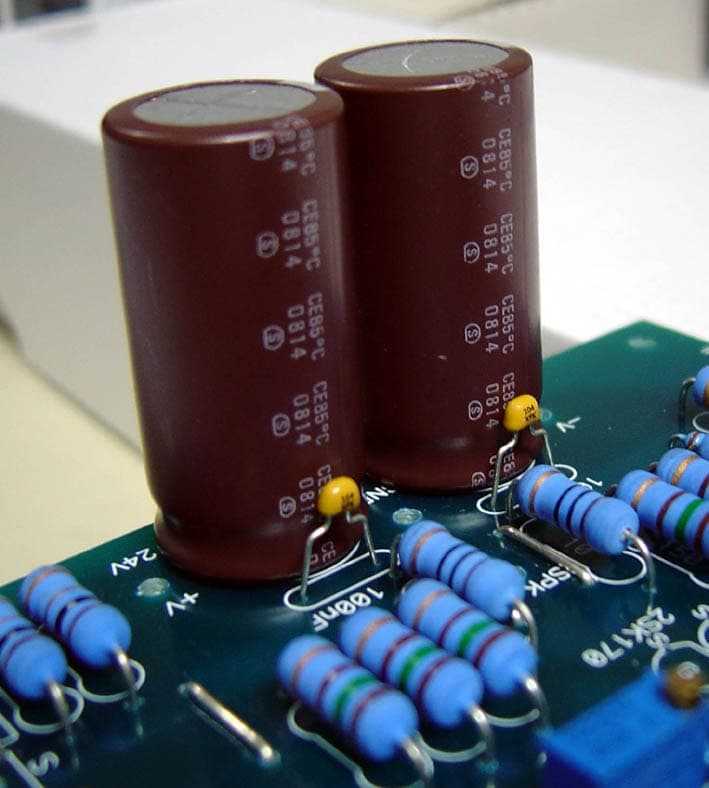

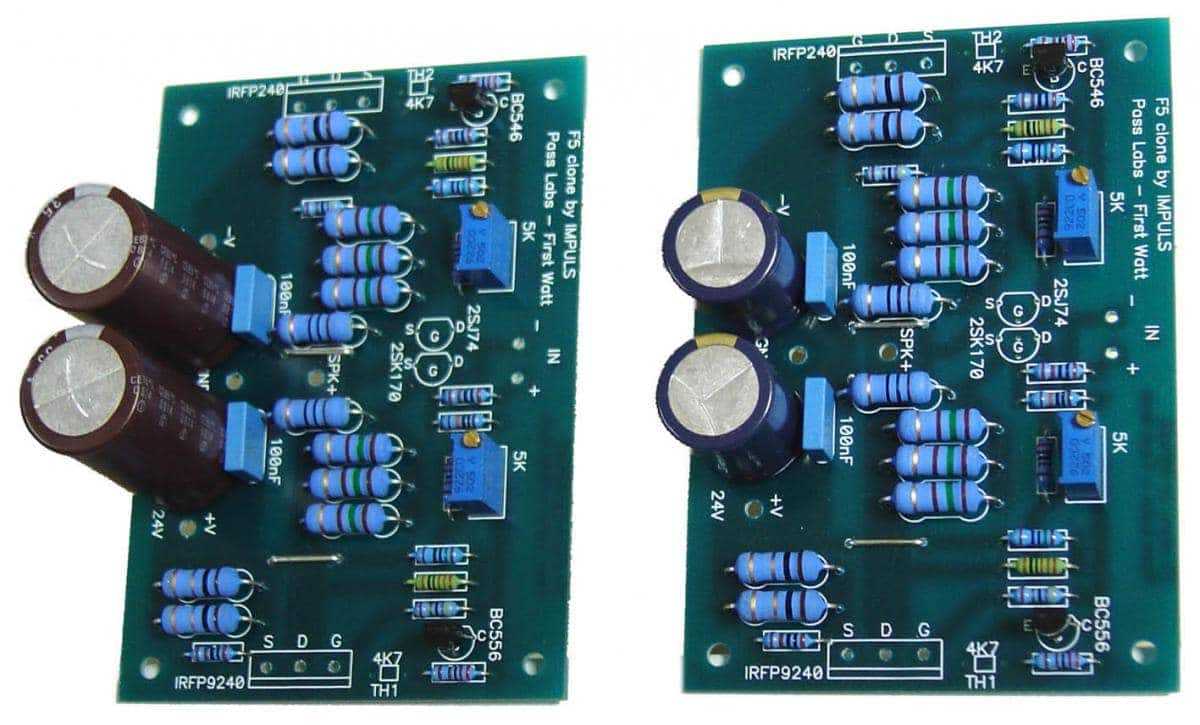

kan042 Napisano Januar 4, 2012 Autor Share #11 Napisano Januar 4, 2012 Sad malo ozbiljno.SILMIC II 1000µF/35V su mi bili predviđeni za F5 ali su baš knap sa dimenzijama i naguravaju se sa kondenzatorima 100nF. Imam i Pansonic FC ali su 470µF/63V. Koliko je bitan kapacitet elektrolita i vrsta blok kondenzatora. SILMIC su i dalje preveliki ali se bar ne naguravaju sa malim keramičkim kondenzatorima. šta je od svega ovoga najbolje staviti?BC546 i BC556 su sa sufiksom B, da li je to OK?Znam da gnjavim ali bojim se da sad nešto ne zabrljam pa se nadam da ćete ipak odgovoriti.Još jedna. Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Januar 4, 2012 Share #12 Napisano Januar 4, 2012 Kan, ne trebaju ti kondenzatori na plocici pojacala (cuvaj ih za neki projekat gde ce biti korisni, ovde su samo izvor potencijalnih problema).Prekostrujna zastita (BC5x6B i prateci otpori) degradira zvuk ampa - pravio sam testove sa i bez nje i pisao o tome. Ako se ne bojis kratkog spoja na izlazu, povadi to.Mala plocica za diode je OK, samo bogato iskalajisi vodove. Link to comment Podeli na ovim sajtovima More sharing options...
kan042 Napisano Januar 4, 2012 Autor Share #13 Napisano Januar 4, 2012 Kan, ne trebaju ti kondenzatori na plocici pojacala (cuvaj ih za neki projekat gde ce biti korisni, ovde su samo izvor potencijalnih problema).Prekostrujna zastita (BC5x6B i prateci otpori) degradira zvuk ampa - pravio sam testove sa i bez nje i pisao o tome. Ako se ne bojis kratkog spoja na izlazu, povadi to.Mala plocica za diode je OK, samo bogato iskalajisi vodove.Hvala Sipi. Za zaštitu se sjećam kad si pisao i mislio sam da tako i uradim ali nisam siguran da će to pojačalo ostati kod mene a da li će novi vlasnik biti sklon takvim egzibicijama ne znam. Ja ne prodajem ništa i vjerovatno će F5 završiti kod nekoga od djece iz familije, naravno ako sve bude OK. Ako se pokaže da vlasnik nema sklonosti ka havarijama kontam da se može i naknadno skinuti zaštita.Ovo za kondenzatore nisam znao pa ih i neću stavljati. Link to comment Podeli na ovim sajtovima More sharing options...

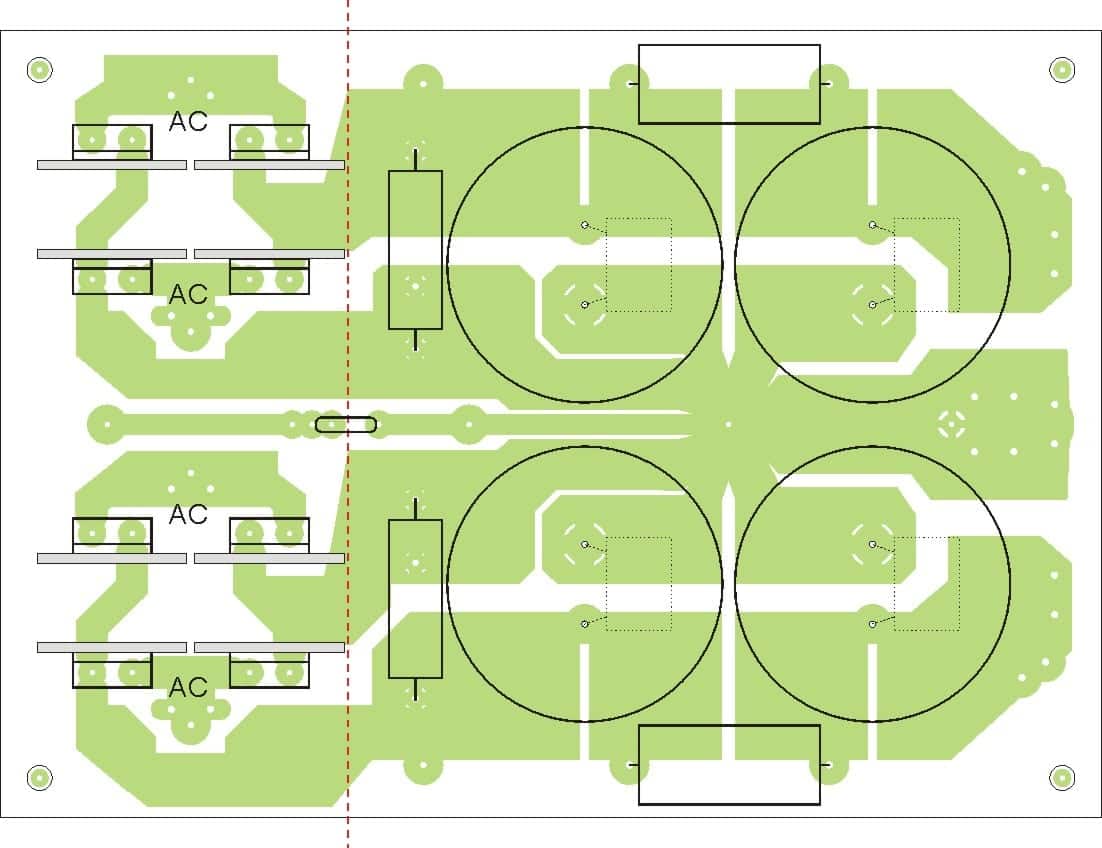

kan042 Napisano Januar 18, 2012 Autor Share #14 Napisano Januar 18, 2012 Eh, jesam li se ja uhvatio elektronike 101 zahebancija me snađe. Jedino što sam stigao svo ovo vrijeme je da malo mozgam i ne mogu a da se ne pitam što nisam stavio kocke i sad bih bio miran. Napravio sam male pločice ali sam ih okrenuo tako da je bakar prema dole, kontam da ljepše izgleda, ali nisam još stigao da provjerim hoće li se moći tako lemiti jer ipak treba podebljati vodove sa kalajem. Pokušao sam i da napravim novu pločicu napajanja sa diodama na njoj i to bi sad bilo kao na slici. Dimenzije su 140X100 mm. Za diode bi mogli stati hladnjaci od Al lima širine 19 mm a visine 40-50 mm (možda ima i standardnih a da se uklapaju u te dimenzije). Ne znam da li je to dovoljno. Ako ne, a sve ostalo je OK, mogu skratiti pločicu do crvene linije a diode montirati montirati na pregradnu ploču. Šta mi savjetujete? Link to comment Podeli na ovim sajtovima More sharing options...
kan042 Napisano Januar 19, 2012 Autor Share #15 Napisano Januar 19, 2012 Evo ovako nešto bih mogao da stavim http://www.reichelt....615ae14d5b47d01 U tom slučaju bih pločice montirao horizontalno na dno kutije radi oblika hladnjaka. Ili ...., da se ipak držim montaže na pregradnu ploču? Znam da su pitanja malo dosadna i naivna ali u ovom obimu (ne)znanja moram sve da pitam. Imam premalo vremena i novca da bih sve isprobao. Nadam se da će bar neko naći malo volje i vremena da mi pomogne. Link to comment Podeli na ovim sajtovima More sharing options...
dobrivoje Napisano Januar 19, 2012 Share #16 Napisano Januar 19, 2012 Немој да купујеш хладњаке. Прођи кроз форум и нађи Сипијеве пројекте, па види како је то он урадио. Диоде се довољно хладе када су причвршћене на дно кутије. Не мораш да их повезујеш жицама, како то Сипи ради, него их леми са доње стране плочице и шрафи на дно кутије. Само преради плочицу напајања да ти диоде вире ван плочице. Нешто овако: Link to comment Podeli na ovim sajtovima More sharing options...
kan042 Napisano Januar 19, 2012 Autor Share #17 Napisano Januar 19, 2012 Немој да купујеш хладњаке. Прођи кроз форум и нађи Сипијеве пројекте, па види како је то он урадио. Диоде се довољно хладе када су причвршћене на дно кутије. Не мораш да их повезујеш жицама, како то Сипи ради, него их леми са доње стране плочице и шрафи на дно кутије. Само преради плочицу напајања да ти диоде вире ван плочице. Нешто овако:SUPER! :oke:Hvala, ovo mi se baš dopalo. Jednostavno, bez žica, uredno a ne trebaju dodatni hladnjaci.Već sam ispeglao pločice za onu varijantu ali još stignem sve ispraviti. Link to comment Podeli na ovim sajtovima More sharing options...
dlalkovic Napisano Januar 19, 2012 Share #18 Napisano Januar 19, 2012 SUPER! :oke:Hvala, ovo mi se baš dopalo. Jednostavno, bez žica, uredno a ne trebaju dodatni hladnjaci.Već sam ispeglao pločice za onu varijantu ali još stignem sve ispraviti. Obrati paznju na cinjenicu da je na metalnom kucistu takodje katoda, sto znaci da diode moras elektricno da izolujes : liskun, pasta, neke gumice, plasticni prstenovi za M3 bla... bla...Obrati paznju na cinjenicu da je na metalnom kucistu takodje katoda, sto znaci da diode moras elektricno da izolujes : liskun, pasta, neke gumice, plasticni prstenovi za M3 bla... bla...Ova zvezda na PS moze lepo da ti bude centralna tacka mase za celo postrojenje. Link to comment Podeli na ovim sajtovima More sharing options...
kan042 Napisano Mart 31, 2012 Autor Share #19 Napisano Mart 31, 2012 Iz opravdanih razloga zastoj. Pločice sam napravio odmah ali nisam mogao da nastavim raditi. Sad mi se izjalovila veza za limariju pa će i to opet biti problem. Nadam se samo da me opet neće snaći neko sr.... pa da sljedeći post bude na ljeto Link to comment Podeli na ovim sajtovima More sharing options...

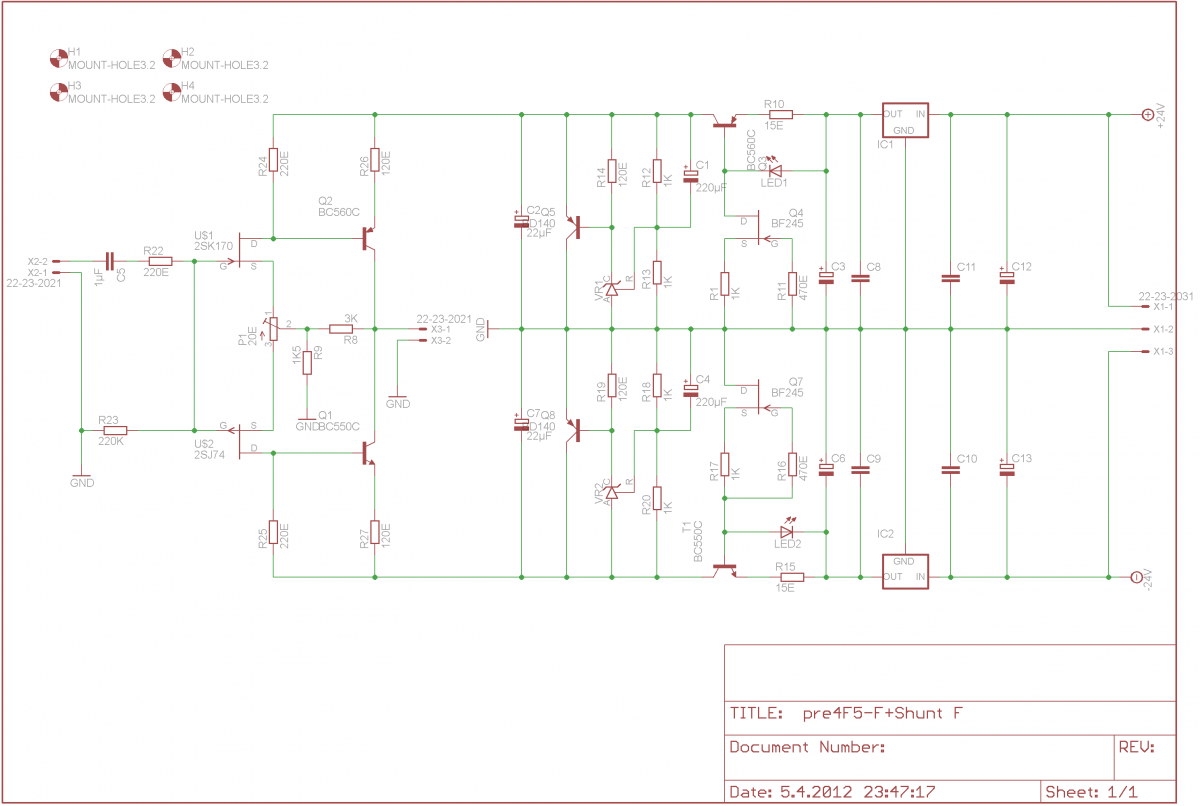

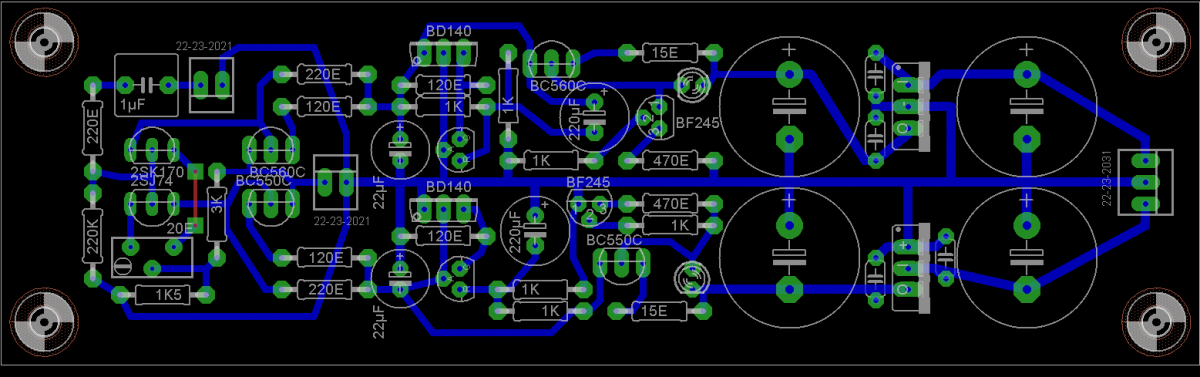

kan042 Napisano April 15, 2012 Autor Share #20 Napisano April 15, 2012 I dalje tapkam u mjestu i kako mi zdravstveno stanje malo šta dozvoljava da radim, uglavnom crtkam i planiram. Napravio sam pločice za PSU ali još nemam pregradnu ploču na koju treba montirati diode. Trenutno razmišljam o pretpojačalu. Već ranije sam se odlučio za jedan od Sipijevih pa sam i pločice napravio. U međuvremenu se pojavio i Sipijev mali shunt pa sam sad mislio da odmah njega stavim u napajanje umjesto predviđenih 78L12/79L12. Nadam se da će tako još bolje raditi a kako sam to zamislio vidi se na slikama.Napon sam mislio smanjiti sa 7815/7915 ali možda su dovoljni i samo otpornici. Ako sam dobro skontao, trebalo bi skinuti oko 9V a pri struji od oko 20mA. Trebalo bi staviti 470E/2W? Da li je bolje staviti regulatore ili otpornike? Link to comment Podeli na ovim sajtovima More sharing options...
kan042 Napisano April 15, 2012 Autor Share #21 Napisano April 15, 2012 Iz nekog razloga nisam uspio i shemu da ubacim u isti post pa evo naknadno Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano April 15, 2012 Share #22 Napisano April 15, 2012 Moze tako kao sto si zamislio - predergulator 7815/7915 pa shunt na +/-10V.Pogledacu sutra da ti kazem vrednosti otpora u preampu za taj slucaj, mislim da imam jos jedan modul u podrumu... Link to comment Podeli na ovim sajtovima More sharing options...
