Još jedan F5 clone - u osnivanju!

[kan042]

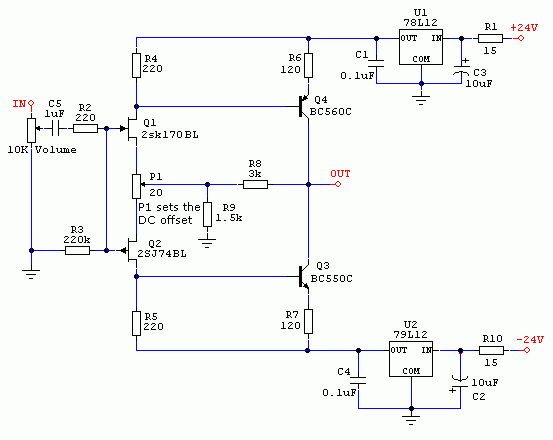

Moze tako kao sto si zamislio - predergulator 7815/7915 pa shunt na +/-10V.Pogledacu sutra da ti kazem vrednosti otpora u preampu za taj slucaj, mislim da imam jos jedan modul u podrumu...

Hvala Sipi. :respect:Zaboravio sam da napomenem da sam vrijednost otpora u shunt-u stavio ofrlje, bez proračuna, tek da bih mogao da uradim predložak za pcb. Predregulatore 7815/7915 sam stavio da bih dobio ~3V više za shunt a na preamp bi išlo 12V kako je i na originalnoj shemi. Ako 15V nije dovoljno mogu staviti 7818/7918. Toner sam već prostro na vitroplast i ako je ovo OK ide poslije posla na kupanje

[Sipi]

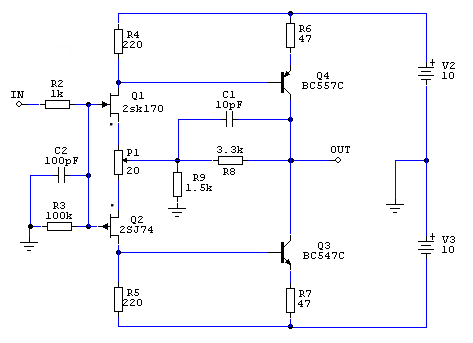

Kan, evo zabavio sam se jutros malo, smanjeni su emitorski otpornici da dobijemo malo vecu struju kroz tranzistore (oko 10-15mA). Zout je oko 500R - sasvim OK za pogon F5.C1 i C2 stavi samo ako dodje do oscilacija.Ideja je da preamp bude u istoj kutiji sa F5. Ako ide u posebnu kutiju stavi izmedju izlaza i vruceg kraja cinca otpornik od 15-22 Oma.Inace, +/-10V na izlazu shunt-a je ssasvim OK - to je mnogo vise nego sto je potrebno za pogon F5 na punu snagu. A nije greda da na shunt-u ostane i 5V.

[kan042]

Odlično, tako ću onda i uraditi.

[kan042]

Evo izračunao sam otpornike za napajanje.

Malo mi fali dijelova pa evo još par pitanja:

1. Mogu li na ulaz napajanja elektroliti od 25V i da li bih mogao za svaku sigurnost dodati diodu ili otpornik ispred ako bude na ulazu 25V ili malo više?

2. Da li je hFE za BD140 dovoljno dobro ako je izmjereno na univerzalnom instrumentu (109-117)?

3. Mogu li bez izmjena, umjesto BC547C/BC557C, da stavim par BC550C/BC560C ?

4. Da li će kondenzator na ulazu loše uticati na zvuk ako ga ostavim?

[Sipi]

1. Moze i moze2. U redu je3. Naravno4. Mozda - lako je probati i sa i bez njega

[kan042]

Par dana sam skoro pa dobar i evo opet pokušavama da ponešto uradim. Još nisam našao ko može da mi uradi pregradnu ploču koja će nositi trafoe i ispravljačke pločice pa ću spojiti diode na komad Al profila i tako probati. Za sada se vrtim oko preampa. Sastavio sam samo shunt i spojio na ispravljač, ali nešto nije kako treba. - u negativnoj grani LED se upali i ugasi a na pozitivnoj stalno svijetli. - na negativnoj je napon nešto niži 8,4V a na pozitivnoj 9,97V Ništa ne dimi, ne vidim ni da se značajno nešto grije ali i ne usudim se dugo držati upaljeno.Gdje bih trebao da tražim grešku?

[Sipi]

Par pitanja:1. da li si test vrsio sa prikljucenim potrosacem i ako jesi, kakvim i kolikim ?2. koliki je napon (u odnosu na masu) na mestu gde se spajaju katoda LED i 22R na negativnoj grani ?3. koliki je pad napona na 22R na obe grane ?Pozitivna grana je OK, ako si merenje vrsio sa prikljucenim opterecenjem.

[kan042]

Nažalost, svu elektroniku sam poodavno morao da iselim na posao i sad trenutno ne mogu više ništa da mjerim i probam jer sam kući. Ono što sam radio i mjerio a mogu da se sjetim je- kao opterećenje sam stavio otpornik od 390E u svaku granu- pad napona na otporniku se više ne sjećam ali znam da nije bio isti i da je, čini mi se, veći na negativnoj grani.Ako uspijem još ću i otići da izmjerim i probam sve što treba.Sipi, veliko hvala za pomoć. Puno mi znači potpora i kad zapne ima ko da priskoči i pomogne.

[Sipi]

Opterecenje od 390R vuce oko 25mA na izlazu shunta, a 22R u CCS-u bi trebalo da obezbedi rad CCS-a na oko 45mA sto je sve OK (pad napona na 22R otporu treba da je oko 1V ukoliko koristis crvenu LED). Proveri koliki je Vce na CCS tranzistoru (treba da je bar 3V) kao i ulazni napon u shunt (15V). Vidi i koliki je pad napona na 1k otporu u Source-u JFET-a.Na kraju, pozitivna i negativna grana su po vrednostima napona naodgovarajucim elementima simetricne a obzirom da je pozitivna grana OK, vidi sta je razlicito u negativnoj grani, pa javi.Takodje, jos jednom proveri uobicajene mogucnosti za gresku - pogresna vrednost otpornika, pogresno okrenuta komponenta, los lem, veza i sl....

[kan042]

Evo, nisam izdržao pa sam došao da izmjerim.na pozitivnoj grani na negativnoj grani===================================- pad napona na 22Rna +: 0,97V / na -: 0,6V- VCE na CCSna +: 4 / Vna -: 6V- Vulna +: 14,97V / na -: 14,97V- pad napona na 1Kna +:3,00V / na -:3,27VOčigledno ni instrument nije baš tačan ali to je tu negdje.

[Sipi]

.... pad napona na 22R na -: 0,6V

To ne valja - il' ne valja LED ili tranzistor u CCSu, il' je nesto naopacke...

[kan042]

Nisam ponovo sve mjerio ali obje pločice se isto ponašaju. I ja sam pomislio da nisam dobro precrtao negativnu granu. Ovo da se od istih LED-ova potrefe loše baš na negativnim granama je malo vjerovatno.

[Sipi]

JFET daje oko 3mA kroz LED. Karakteristican pad napona na crvenoj LED je 1.7V. Od toga 0.7V otpada na spoj baza-emitor tranzistora u CCsu a 1V je preko otpornika od 22R sto daje struju oko 45mA iz CCS-a (sto je OK za 25mA kroz potrosac). Tri su mogucnosti zasto imas problem:1. CCS ne daje tih 45mA (pogresna vrednost otpora od 22R, LED na daje 1.7V, tranzistor u CCS ne radi kako treba)2. sam shunt (deo posle CCS-a) vuce vise struje odn. nesto je pogresno u njemu3. potrosac na izlazu shunt-a vuce vise struje nego sto CCS dajeVidi sta je od ova tri...

[kan042]

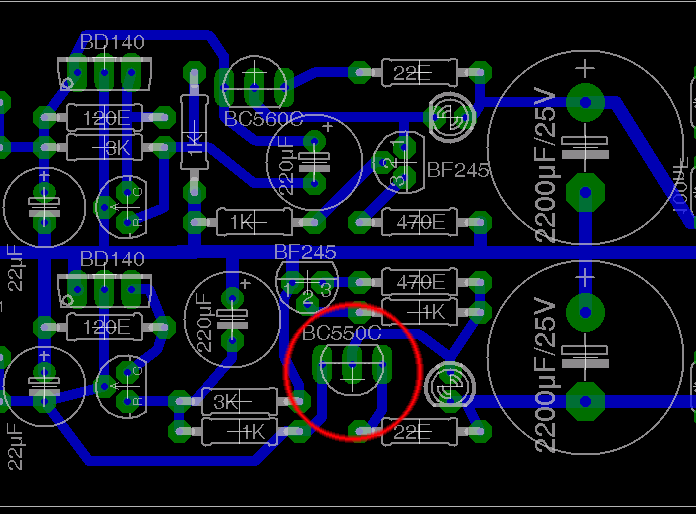

Nisam mogao ništa raditi do večeras. Ponovo sam mjerio i zaključio da je kvar naveden pod brojem 1.Mjerena vrijednost Uce je bila totalno bezveze i na kraju sam ponovo provjerio pločicu. Iz nekog razloga je tranzistor prikazan naopako i tako sam ga zalemio ne razmišljajući da bi Eagle mogao da različito prikazuje tranzistore a pinovi im jednaki (ebc). Na PNP tranzistoru je OK a na NPN nije. Zamijenio sam tranzistor i okrenuo ga kako treba i sad radi. Naponi se malo razlikuju i na jednoj pločici je +10,15V/-9,86 a na drugoj +9,98/-10,04.

[Sipi]

Aj' sad jos jednom procitaj zadnju recenicu iz posta #31...

[kan042]

Aj' sad jos jednom procitaj zadnju recenicu iz posta #31...

:blush:Vjerovatno sam samo gledao simbole pa nisam ni pomislio da će mi Eagle tako smjestiti iako sam dosta siguran da sam raspored pinova provjeravao ali vjerovatno opet samo na PNP-u. Nažalost, opet kradem vrijeme i često moram nešto na brzinu da uradim pa mi onda i koncentracije manjka.U svakom slučaju, bolje da je malo zapelo pa sam se više zadubio u sve ovo i nešto naučio.Da li su problematične ove razlike u naponu?

[Sipi]

... Da li su problematične ove razlike u naponu? ...

Nisu dovoljno velike ni da zasluze da budu nazvane razlikama,,,Inace, fakat je da se iz gresaka uci, al' bolje iz tudjih

[kan042]

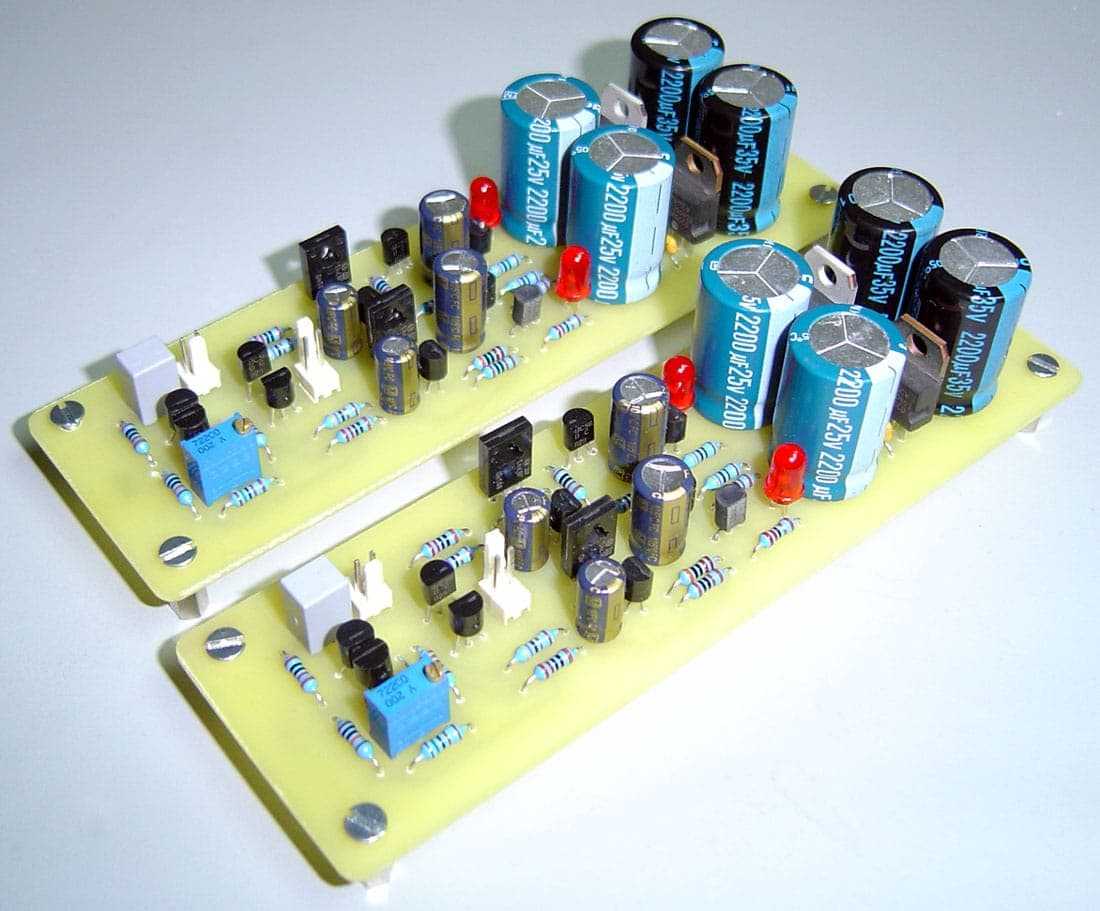

Malo se radilo.

[Sipi]

Malo se radilo.

Gde malo... :cheers:

[kan042]

Gde malo...

Hvala, :cheers:Kad vidim koliko neke kolege na forumu rade i urade mogu samo da kažem malo. Divim im se i nije mi jasno kad sve stignu.Nadam se da ću i ja ovih dana dosta napredovati u izradi F5.

[kan042]

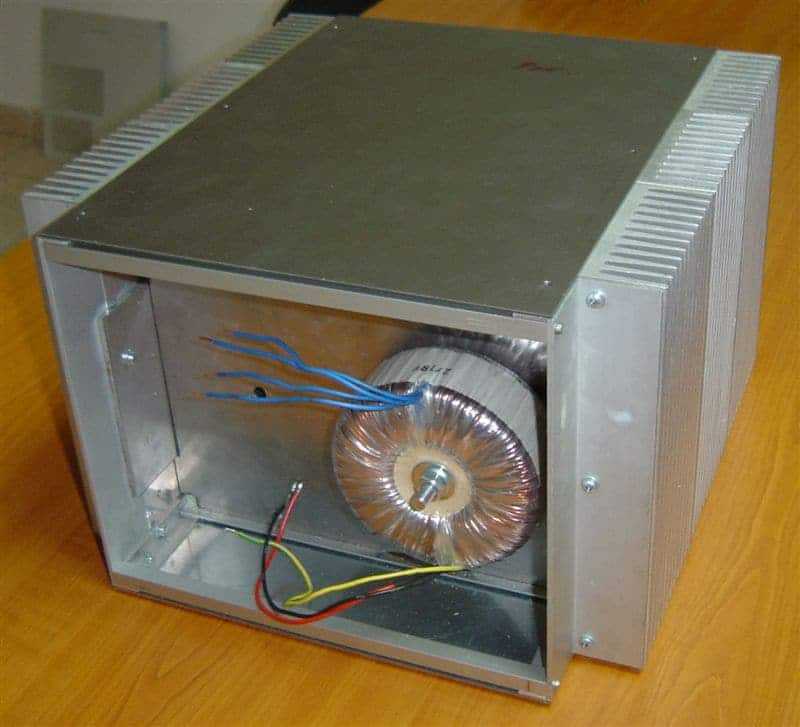

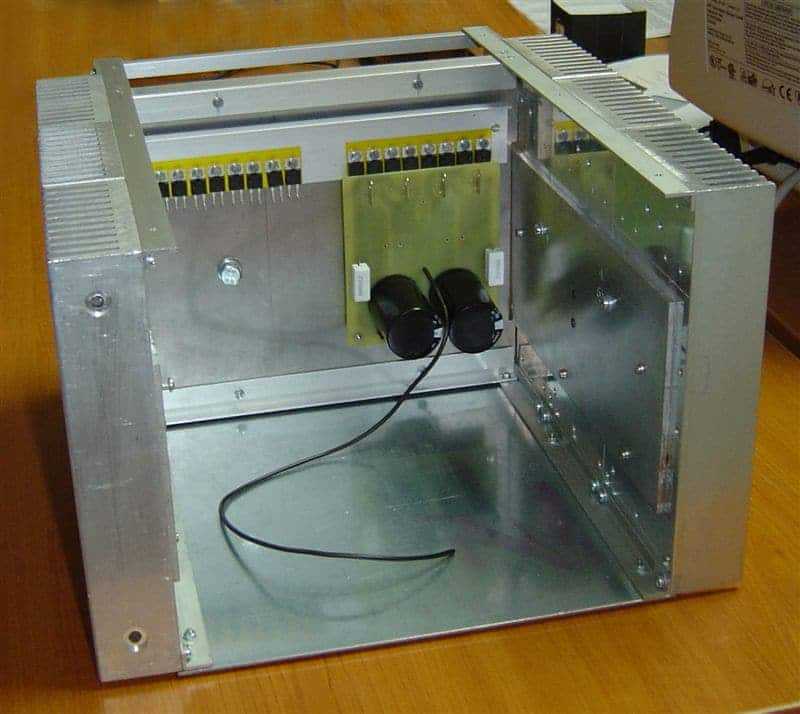

Malo sam se pomaknuo s mjesta. Nabavio sam nešto limova i počeo da sastavljam kutiju. Nažalost sve je crni i pocinčani lim. Kod same kutije, šta god je moglo teže i nezgodnije tako sam zamislio i napravio i iduća će sigurno biti drugačije osmišljena. Sve je rađeno "iz ruke" i na podu pa sam se baš polomio. Na prednjoj strani ću staviti još 2 L profila kontra postojećim i na njih će ići prednja ploča, pa ću tako ujedno dobiti i rukohvat.Diode ću ipak staviti na poseban L profil jer moram pločice napajanja odmaknuti od šarafa koji drže trafoe, nadam se da je to dovoljno za hlađenje. Fali mi još nekih Al profila za montažu i ojačavanje kutije pa ću nastaviti idući vikend. Kako nemam nekog iskustva sa ovakvim projektima opet imam nekih nedoumica i pitanja. Sve primjedbe i sugestije su dobrodošli.Izvodi sekundara su od pune žice i razmišljam da li je bolje odsjeći ih nakratko i tu spojiti licnaste žice ili da ih jednostavno spojim na redne stezaljke pa sa licnastom, žicom, kroz pregradnu ploču, vodim na pločice napajanja?Da li stavljati, i kolike, bleeder otpornike?Soft-start, NTC ili Elektor?Evo i slikice, sve je samo "zakačeno" da se vidi gdje je šta.

[Zen Mod]

uredno , nema sta ........sekundare - prevedi lemljenjem na licnastu zicu , onda vodi do diodnih pcbsbleederi - recimo 100 oma za svaki volt , 1WNTC 10R/5A je sasvim dovoljno kao soft startiste mozes staviti i sa gnd na sasiju/uzemljenjevod 220 od zadnje do prednje vodi oklopljenim i uzemljenim , po dnu kutijeako nemas dobar shirm , oderi neki stari VGA kabel od crknutog monitora i uzmi shirm, navuci ina 220 vod i termo-buziraj
