Germanium preamplifier GT321


bata bane

Preporučeni Komentari

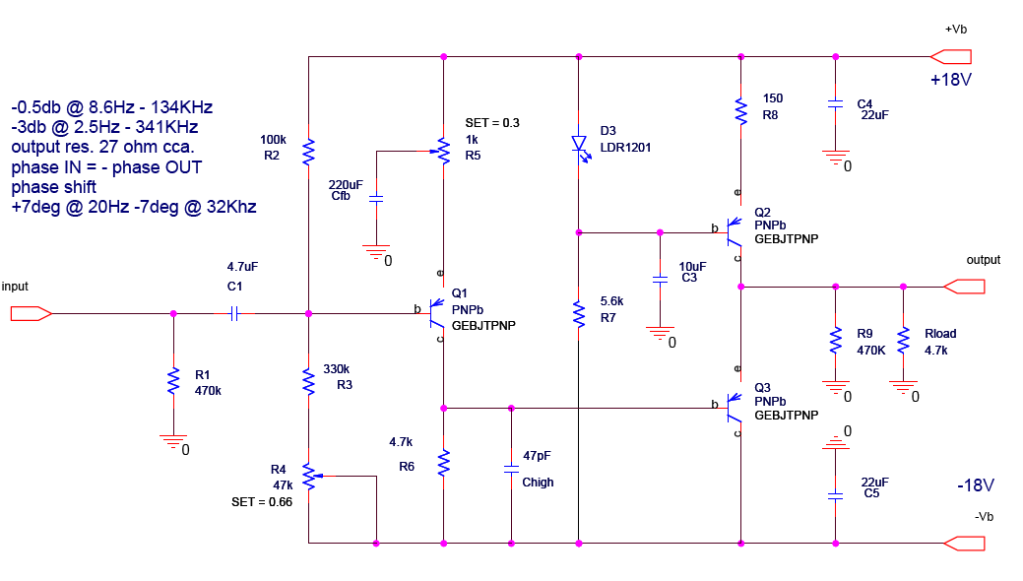

mnogo si mi BB naivan :wink2:C1 zavis i od vrednosti potasa R4 offset na izlazu na 0Vsa R5 odredjujes gainChigh mozes i izostaviti u zavisnosti od tipa Ge, ao su MHz onda ga mozes i ostaviti.R8 poesavas struju kroz stepen ovde je oko 7.5mA.Rload se moze i izostaviti, ali je sa vrednostima oko 10K do MIN. 4.7Kbolji raspored harmonika, uostalom to mozes i isprobati po zelji sa ili bez...

BBane_Ge-pre.pdf

Link to comment
Podeli na ovim sajtovima

  • Odgovora 80
  • Kreirano pre
  • Zadnji odgovor pre

Aktivni članovi u ovoj temi

Aktivni članovi u ovoj temi

Postovane slike

  • 2 months later...

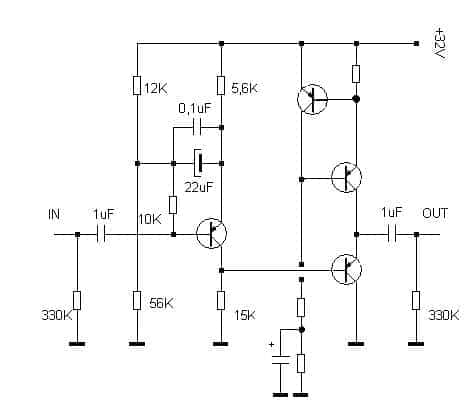

Kako je zahladnelo i kako su mogucnost zabave (za prsti) znatno umanjeni, tako su pocele da mi naviru "ideje".... :oke:E pa nisam bio dokon i poceo sam malo da lemim :respect: Pa sam tako , posto imam sve delove, sklopio dve plocice malog Ge preampa... :whistle2: Znam, znam sad ce ospu drvlje i kamenje, pa zasto to, pa ima boljih stvari, itd......ali za ovo imam delove, i ne mora neka metalurgija, a imam i drugara koji bi dusu dao za ovo (a nije Vule) pa bar nekog da usrecim. :wink2:Imam plocicu za Sipi-jev shunt, pa cu napraviti jednostruko napajanje sa shunt-om, a mogao bih da metnem i CAP multipaer...ne pitajte, rekao sam vam da sam inspirisan...za s... :wild:Pitanje koje sam hteo da postavim je sledece...da li kondenzator koji je vezan za bazcu preko 10K mora da bude bas te vrednosti ili moze da bude i 33uF/25V i da li bi posle shuta a pre samog preampa mogao da stavim i ovaj mali CAP multiplaer :scratch_head:



Link to comment
Podeli na ovim sajtovima

vrednost konda nije kriticnastavi cap multi gde ti volja . ako imas shunt reg on ti je overkill , al bar od toga nismo nikad begali :rofl:

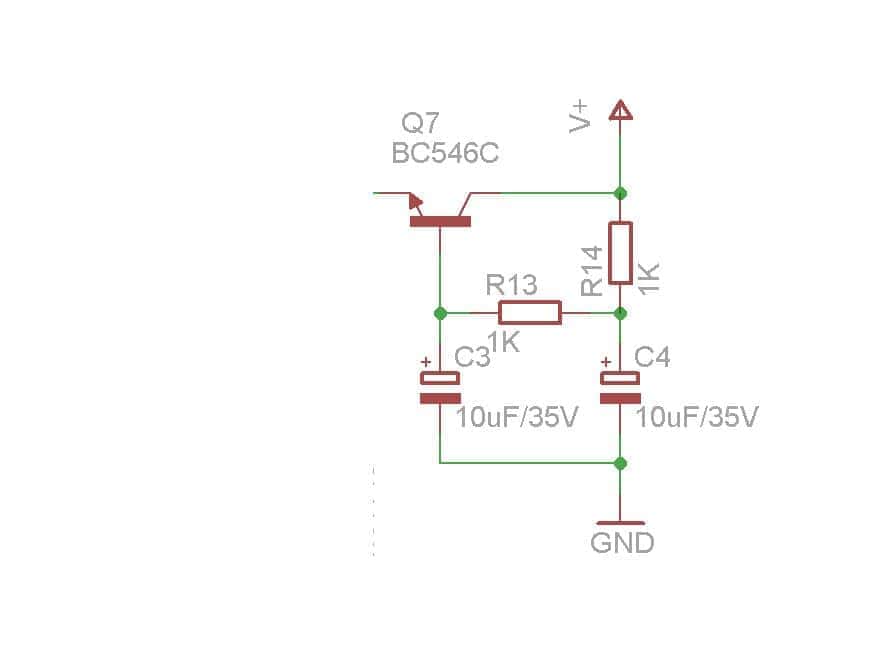

Overkill je moje srednje ime.... :buehehe:Za CAP multi, jel mogu ove iste vrednosti otpornika i condova :scratch_head:I za CCS sam mislio da stavim mali multiobrtni trimer od jedno 50R pa lagano dok ne dobijem 6mA, koliko sam razumeo 6mA je dovoljno sto ce reci oko 33R... :wink3:Sta da stavim za ona dva otpornika i kond prema masi.... :dontknow:
Link to comment
Podeli na ovim sajtovima

Naravno da moze, ali si onda dzaba pravio shunt reg...

Sad malo glupavo pitanje, jer moguce da uloga jednog ponistava ulogu drugog i vice versa, kada su u nizu......ili to kazes da ne preterujemP.S. smajliji mi ne rade na kompu sa posla, ali jedan veliki bi metuo
Link to comment
Podeli na ovim sajtovima

BB vidi ovako -vec dosta puta smo pricali da je mus ( ne samo kod shunta nego i kod serijskog) da se reg nalazi ili na istoj pcb kao i potrosac ili tik uz njega ;ako radis sort of PtP , onda isto vazi sto se tice blizinepostoje mnogi faktori , a mnogi od mnogih zavise od same konstrukcije i prirode regulatora , koji uticu na stabilnost sistema - zato je od velike vaznosti upravo to fizicko rastojanje koje pominjemsam shunt reg je skalamerija koja je skupa po pitanju efektivnosti , ali obezbedjuje par stvari koje serijski regovi ne obezbedjuju , a najvaznija je da imaju duplu funkciju - rade i kao current source i kao current sink , sto ce reci da "aktivno" neutralisu bilo kakvu varijaciju napona i struje samog potrosacacap multiplier je nista drugo do "aktivni" skidac suma ( a pomalo i bruma ) , neka vrsta zamene za prigusnicu ;ako si ispunio uslov blizine shunt rega i potrosaca - koristi imas samo ako cap multiplier stavljas pre shunt rega , po fazonu "ima se moze se "u tom slucaju je redundantno stavljati ga izmedju shunt rega i potrosaca , po fazonu "vise stete no koristi " ili " mali mujo se i po glavi maze "ako ne mozes staviti shunt reg blizu potrosaca ( kao sto je Stein prosao sa svojim Bastardom ) , onda cap multi stavljas u blizinu potrosaca kao zakrpu , da bi obezbedio sto bolje lokalno rasprezanje stepena .isto tako - ako se iz bilo kog razloga (nemam mooda da idem na overkill , pa radim samo poluoverkill ) odlucis da napajas dva potrosaca sa jednim shunt regom , onda je pozeljno staviti cap multi na svaki potrosac , u fazonu "je'n korak nazad , al' zato dva napred " ili "sio mi ga djura"

Link to comment
Podeli na ovim sajtovima

.... odlucis da napajas dva potrosaca sa jednim shunt regom , onda je pozeljno staviti cap multi na svaki potrosac ...

To bash i ne bi bilo dobro jer je izlazna impedansa shunta reda velicine mili-oma u jako sirokom frekv. opsegu sto omogucuje bezbedno prikljucenje dva potrosaca na jedan reg - mala impedansa takvog reg-a obezbedjuje kratak spoj za naizmenicni signal, dakle nema mesanja signala iz dva potrosaca kroz vod napajanja.Izlazna impedansa mnozaca kapaciteta je obicno reda velicine oma pa i kad su za svaki kanal odvojeni i imaju shunt reg pre njih, em ce lakse pokupiti eventualne ambijentalne smetnje, em vise neces imati izvor napajanja sa malom unutrasnjom otpornoscu.Naravno, u slucaju ovog preampa bice dobro i jedno i drugo i trece i peto resenje, al' ako hoces da radis egzibicije, gledaj da ne budu stetne... ;)
Link to comment
Podeli na ovim sajtovima
