Ја sam sam Napisano Novembar 5, 2010 Share #67 Napisano Novembar 5, 2010 Opa, ovo napreduje! Prva stvar koju primecujem je ta da ima razlike u otpornicima. Zasto? Oni manji su CMF55 a koji su oni veci? CMF60 ili RN60? Sto je uzimo tako razlicito? Na bakarnoj strani gde je C21 i C22 si stavio MICA kondenzatore, mislim da si pogresio jer tu treba da se montira 470nF. Mica(47pF) se montira na Q10 i Q11 izmedju gejta i drejna, vidis da na +V vodu a kod izlaznih tranzistora imas ostavljeno mesto od gejta do +V da se zalemi element.Ма лако је исправити а изгледа да имамо различите шеме.Што се тиче отпорника и зашто су ови немам појма тако сам добио.470нФ нисам добио тако да њих морам да набавим као и 1н јер сам добио само један комад и то за 1000В . Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Novembar 5, 2010 Share #68 Napisano Novembar 5, 2010 Mislim da nemamo razlicite seme, ono sto je Veljkovic dobio odgovara rasporedu elemenata. No nebitno, bitno je da ce to biti ispravljeno.Sada moram da zovem Dayens, da vidim imaju li MCAP kondenzator...Ostale komponente su porucene ali neke stizu za 2 nedelje, neke za 2-3 nedelje a neke 3-4 nedelje! Za to vreme cu se pozabaviti sa aluminijumskim L profilom.Jos nesto, kakav je ovo papagaj na plocici?! Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Novembar 5, 2010 Share #69 Napisano Novembar 5, 2010 Добро ме потсети да потражим тај профил .Јој кад помислим колико ту посла има . Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Novembar 5, 2010 Share #70 Napisano Novembar 5, 2010 Ima posla samo tako a treba biti precizan. Videcu mozda da posaljem Leonardu poruku da vidim da li on to moze da uradi i koja bi bila cena pa cu videti. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Novembar 5, 2010 Share #71 Napisano Novembar 5, 2010 Ima posla samo tako a treba biti precizan. Videcu mozda da posaljem Leonardu poruku da vidim da li on to moze da uradi i koja bi bila cena pa cu videti.Ма шта да му шаљеш сад ће он само да прочита, а ти у међу времену спреми цртеж како си то замислио.Имам једну идеју па да видимо шта нам је чинити! Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Novembar 5, 2010 Share #72 Napisano Novembar 5, 2010 Evo slike sa dimenzija kako to treba da izgleda jedna stranica L profila koja ide na pcb. Dimenzije su date, kao sto se vidi treba izbusiti 5 rupa sa 3mm burgijom a ono u sredini na gore treba da se isece jer tuda treba da prodje jedan provodnik. Jel dovoljno 6mm Ston-e? Drugu stranicu koja ide na gore cu nacrtati i postaviti u sledecoj poruci. L Profil pcb.pdf Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Novembar 5, 2010 Share #73 Napisano Novembar 5, 2010 A ovo je deo L profila koji naleze na izlazne tranzistore. Za visinu cemo videti, da li 30mm ili mozda 40mm...Sta kazes Leonardo, da li si shvatio kako ovo treba da se uradi. Dakle, jedino je ona rupa na sredini profili problem. Debljina L profila bi bila oko 4-5-6mm. L profil Gore.pdf Link to comment Podeli na ovim sajtovima More sharing options...
Leonardo Napisano Novembar 5, 2010 Share #74 Napisano Novembar 5, 2010 . Lepo vi to sklapate, baš lepo. Kako to da nema Borinog imena na pločici ? Dobijam vrtoglavicu od milsa, kao da treba praviti L profil za SMD. . Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Novembar 5, 2010 Share #75 Napisano Novembar 5, 2010 Kako to da nema Borinog imena na pločici ?Tamo je, ispod elektrolita Link to comment Podeli na ovim sajtovima More sharing options...

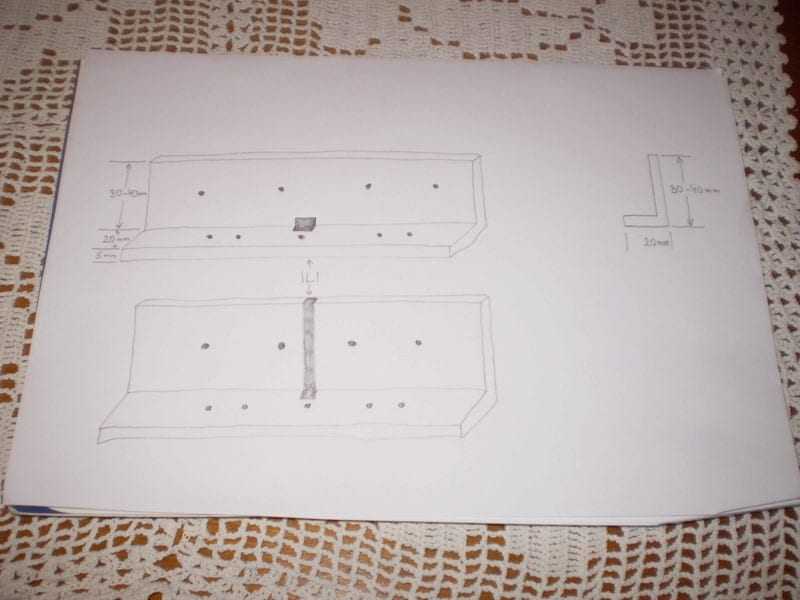

viktor1986 Napisano Novembar 5, 2010 Share #76 Napisano Novembar 5, 2010 Naravno da ima imena, nisi bio dovoljno pazljiv.Evo, na brzinu sam skicirao L profil. Dakle trenutno mi se u glavi motaju dve opcije. Prva je da se onaj crni deo u sredini isece iz profila, dakle na gornjoj strani oko 6*6mm i na donjoj strani 6*6mm da mogu da provucem licnasti provodnik ili druga opcija da se od gore prema dole napravi rez(6mm) takav da zahvati i ovu donju stranu profila, dakle da udje oko 6-7mm u donju stranu . Link to comment Podeli na ovim sajtovima More sharing options...
Leonardo Napisano Novembar 5, 2010 Share #77 Napisano Novembar 5, 2010 Naravno da ima imena, nisi bio dovoljno pazljiv.Evo, na brzinu sam skicirao L profil. Dakle trenutno mi se u glavi motaju dve opcije. Prva je da se onaj crni deo u sredini isece iz profila, dakle na gornjoj strani oko 6*6mm i na donjoj strani 6*6mm da mogu da provucem licnasti provodnik ili druga opcija da se od gore prema dole napravi rez(6mm) takav da zahvati i ovu donju stranu profila, dakle da udje oko 6-7mm u donju stranu .U bre al si arogantan, " Nisi bio pažljiv " , lako je tebi kad ti spavaš sa tim pločicama. Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Novembar 5, 2010 Share #78 Napisano Novembar 5, 2010 U bre al si arogantan, " Nisi bio pažljiv " , lako je tebi kad ti spavaš sa tim pločicama. Ajde da preformulisem, samo si trebao da posvetis malcice vise vremena i video bi ime. Zar mislis da bih izostavio ime?Inace, od 11-og cu ici skoro svakog dana do Zemuna, treba da odradim strucnu praksu pa bi mogli da iskombinujemo nesto...Samo da se javi i Ston da vidimo da li bi i on hteo ove profile. Inace, Leonardo kaze da je ova prva opcija tehnicki moguca za obradu. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Novembar 5, 2010 Share #79 Napisano Novembar 5, 2010 Kako to da nema Borinog imena na pločici ?Како нема, #65 трећа слика боја наравно: Ферари! Link to comment Podeli na ovim sajtovima More sharing options...
Leonardo Napisano Novembar 5, 2010 Share #80 Napisano Novembar 5, 2010 Ajde da preformulisem, samo si trebao da posvetis malcice vise vremena i video bi ime. Zar mislis da bih izostavio ime?Evo posvetio sam, i ne videh.Ma vrlo važno, nije to ni tako bitno što ja nešto ne vidim. Ostarilo se istrošilo se.Samo napred, u radu je spas. Link to comment Podeli na ovim sajtovima More sharing options...
Leonardo Napisano Novembar 5, 2010 Share #81 Napisano Novembar 5, 2010 Како нема, #65 трећа слика боја наравно: Ферари!Nešto kod mene nije valjano.U #65 vidim samo jednu sliku, veliku, i to je sve. :confused1:Nema tri slike.Izvini ako pravim zabunu. Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Novembar 5, 2010 Share #82 Napisano Novembar 5, 2010 Nešto kod mene nije valjano.U #65 vidim samo jednu sliku, veliku, i to je sve. :confused1:Nema tri slike.Izvini ako pravim zabunu.Ne pravis zabunu, kod mene se u #65 vide 4 slike, na trecoj je ime. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Novembar 5, 2010 Share #83 Napisano Novembar 5, 2010 Nešto kod mene nije valjano.U #65 vidim samo jednu sliku, veliku, i to je sve. :confused1:Nema tri slike.Izvini ako pravim zabunu.Јеси ли на правом форуму . Link to comment Podeli na ovim sajtovima More sharing options...
Leonardo Napisano Novembar 5, 2010 Share #84 Napisano Novembar 5, 2010 Ne pravis zabunu, kod mene se u #65 vide 4 slike, na trecoj je ime.Kod mene samo jedna, ne razumem šta nije u redu kod mene. Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Novembar 5, 2010 Share #85 Napisano Novembar 5, 2010 Kod mene samo jedna, ne razumem šta nije u redu kod mene.Vudu je! Ston, jel si i ti zainteresovan za dva ili 4 profila ili ces sam da ih napravis? Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Novembar 5, 2010 Share #86 Napisano Novembar 5, 2010 Kod mene samo jedna, ne razumem šta nije u redu kod mene.Очигледно да ти је монитор мали .Тачно знам колико сам слика аплоудовао! -------------------------------------------------------------------------------------------------------------------------------------------------- Викторе: за сада ништа више не радим по овом питању док не набавим и остали материјал. Јел се можда сећаш колики је Вељков хладњак по висини? Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Novembar 5, 2010 Share #87 Napisano Novembar 5, 2010 Очигледно да ти је монитор мали .тачно знам колико сам слика аплоудовао!Викторе: за сада ништа више не радим по овом питању док не набавим и остали материјал.Јел се можда сећаш колики је Вељков хладњак по висини?Nemam pojma, ne secam se ni kako izgleda taj njegov hladnjak! Pogledaj na ES forumu, mozda tamo ima. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Novembar 5, 2010 Share #88 Napisano Novembar 5, 2010 Nemam pojma, ne secam se ni kako izgleda taj njegov hladnjak! Pogledaj na ES forumu, mozda tamo ima.Послао сам му ПП и чекам.Имам бољу идеју а и једноставнију да се не користи " Л " профил! Link to comment Podeli na ovim sajtovima More sharing options...
