Vidi ti te opijate! Jel su ono Panasonic FC elektroliti? Koliko uF? Takodje, cini mi se da je ono Mundorf Mcap kondenzator, jel 1uF ili 2.2uF? Koji kondenzator(elektrolit) ti je poslao da mu stavis u povratnoj sprezi? Ne vidim trimere! Bice ovo vrlo zanimlivo i lepo na kraju. Recim mi koliko je on platio postarinu?

[Ја sam sam]

Тримери су на слици испод 2СА транзистора!Јесу Панасоник електролити 330 микро Фарада 100В.Мундорфи су 2,2 микро Фарада.Послао је 10 пико Фарда, у кеси са тримерима и није електролит него блок!Поштарина је коштала 6 Евра!Е сад Ја тебе да нешто питам:Тек сад сам узео штампе и прво што ми скренуло пажњу је монтажа оних МЈЕ транзистора.Како сте то предвидели да се монтира?Јел иде неки профил или само парче лима?

[viktor1986]

Тримери су на слици испод 2СА транзистора!Јесу Панасоник електролити 330 микро Фарада 100В.Мундорфи су 2,2 микро Фарада.Послао је 10 пико Фарда, у кеси са тримерима и није електролит него блок!Поштарина је коштала 6 Евра!Е сад Ја тебе да нешто питам:Тек сад сам узео штампе и прво што ми скренуло пажњу је монтажа оних МЈЕ транзистора.Како сте то предвидели да се монтира?Јел иде неки профил или само парче лима?

Ma jok, ne onaj kondenzator paraleno sa 33K vec onaj od baze tranzistora do tihe mase, sto je bajpasovan sa 100nF. Ajde pitaj...Na tom mestu treba aluminijumski L profil od 150mm,debljine oko 5-6mm, deo koji naleze na plocicu treba da bude 20mm . Mozda moze i neki U profil da se stavi ali ce to otezati stvari. U svakom slucaju L profil a na Borinom sajtu ima i slika. Na sredini tog L profila treba izbusiti malo vecu rupu da mozes da provuces provodnik koji je masa( mada ne moras da busis, mozes i sa donje strane da zalemis), kako hoces. Mozda ces morati kod Leonarda da ti sredi taj L profil zbog one rupe na sredini jer postoji problem kod montaze. Alu. L profil treba da ima rupu kvadratnu od 6*6mm na delu koji naleze na plocicu i isto oko 6*6mm na vertikalnom delu koji naleze na izlazne tranzistore kako bi se vod mogao provuci. Ako je to komplikovano moze desno od Q7 da se izbusi rupa i da se sa donje strane zalemi provodnik i da se kruz tu rupu provuce kroz plocicu i L profil na gore taj provodnik.To je to!

[Ја sam sam]

Ma jok, ne onaj kondenzator paraleno sa 33K vec onaj od baze tranzistora do tihe mase, sto je bajpasovan sa 100nF. To je to!

Сад сам био на Борином сајту и стварно треба " Л " профил, а све ми је јасније после прегледа!Мада сте га искомпликовали, али видећу шта је чинити можда направим и неку другу верзију  .Што се тиче тих електролита послао је 470 микро Фарада 25  Волти Панасоник.

[viktor1986]

Сад сам био на Борином сајту и стварно треба " Л " профил, а све ми је јасније после прегледа!Мада сте га искомпликовали, али видећу шта је чинити можда направим и неку другу верзију  .Што се тиче тих електролита послао је 470 микро Фарада 25  Волти Панасоник.

Priznajem, jesam ga malo zakomplikovao ali i to se resava sa malo vise truda. Kada pocinje sklapanje? Ja cu poceti narednih dana!

[Ја sam sam]

Право да ти кажем немам појма, морам прво да позавршавам неке друге ствари.Јеси ли ти пустио у погон тај појачавач, и да ли се греју ти МЈЕ транзистори?Размишљам да му ставим засебне хладњаке али ми остаје онај за мирну струју!

[viktor1986]

Право да ти кажем немам појма, морам прво да позавршавам неке друге ствари.Јеси ли ти пустио у погон тај појачавач, и да ли се греју ти МЈЕ транзистори?Размишљам да му ставим засебне хладњаке али ми остаје онај за мирну струју!

Nisam pustio u pogon, kao sto sam i napisao narednih dana pocinje sklapanje. Ne treba sumnjati jer je Pile vec uspesno savladao taj dizajn. Inace, u pitanju je identicna verzija Sigme koju je radio Pile, vrednosti su ostale iste, jedino se izlazni tranzistori razlikuju(po kucistu). Ja radim na +/-48V DC a ti na +/-70V. Koliko se secam, svaki tranzistor radi sa oko 8mA u verziji +/-70V, napon napajanja znas pa mozes da izracunas koja je disipacija. Po nekoj mojoj racunici, disipacija koja ide prema L profilu je maksimum 2.8W. Koji crni tranzistor za mirnu struju? Sigma nema Vbe tranzistor, onaj tranzistor u sredini zamenjuje otpornik od 8.2K u paraleli sa 10nF.

[Ја sam sam]



Koji crni tranzistor za mirnu struju? Sigma nema Vbe tranzistor, onaj tranzistor u sredini zamenjuje otpornik od 8.2K u paraleli sa 10nF.

Морам да проверим само сам погледао!

[viktor1986]

Samo za iskusne, tj. za kolegu stoN_Kold-a!!!

[Ја sam sam]

 Уx Ја сам ти као искусан   .Одакле теби исти стољњак, и опијати на њему   .

[viktor1986]

УХ Ја сам ти као искусан  .Одакле теби исти стољњак, и опијати на њему  .

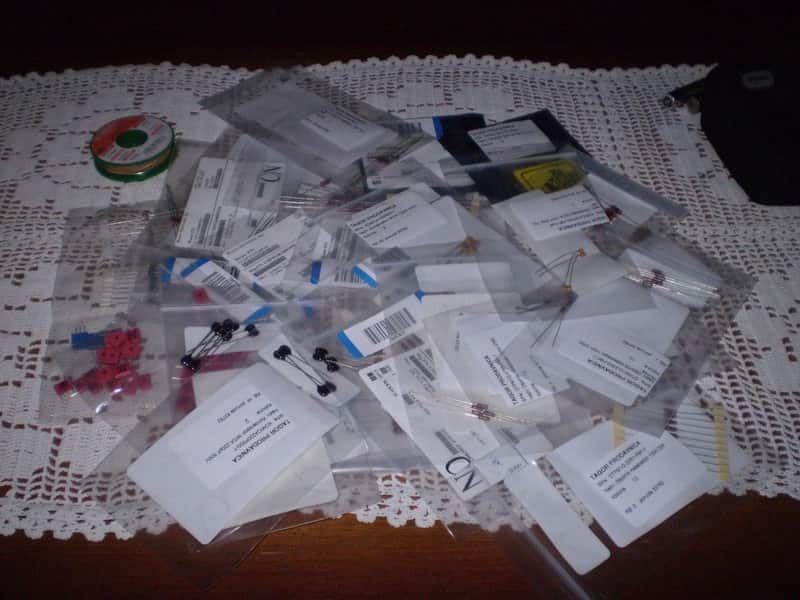

Rodilo komsija, vidis da preliva! Preko Tagora porucio jos pre 3-4 nedelje, danas mi je to stiglo. Svratio i do kelco-a da kupim Wimice i tinol . Treba sada da porucim jos neke delove iz farnela...

[Ја sam sam]

Rodilo komsija, vidis da preliva! Preko Tagora porucio jos pre 3-4 nedelje, danas mi je to stiglo. Svratio i do kelco-a da kupim Wimice i tinol . Treba sada da porucim jos neke delove iz farnela...

Три недеље , па ово све је из Холандије брже дошло  .

[viktor1986]

A sta ces, kome da se zalis za rok isporuke?! Iz Mouser-a je rok isporuke 2-3 nedelje a bile su dve komponente iz farnela, tacnije iz newarka, tako da je rok isporuke bio 3-4nedelje. Ovi delovi su me izasli 6100 dinara! 'bem ti sitno zito, zaboravio sam da kupim zenerke na 12V! Krenuo sam da lemim i video da nema zenerica.

[d.veljko]

A sta ces, kome da se zalis za rok isporuke?! Iz Mouser-a je rok isporuke 2-3 nedelje

Rok isporuke je bio 2-3 dana.

[Ја sam sam]

Rok isporuke je bio 2-3 dana.

Ма мора да им се песак у сату овлажио па касни  .

[viktor1986]

Trenutno stanje.stoN_Kold, jel si poceo sa lemljenjem? Ja cu morati na nabavim jacu lemilicu, jedva sam nekako, sa teskom mukom, uspeo da zalemim elemente na sirokim vodovima( zvucnik, masa, +V i -V), slaba mi lemilica pa nije moglo iz jednog poteza da se zalemi. Ostalo je islo super ali eto, na 5-6 mesta je bilo frke...

[Ја sam sam]

Trenutno stanje.stoN_Kold, jel si poceo sa lemljenjem?

Не, узела ми госпођа мој"  Лаки " стољњак !

[Ја sam sam]

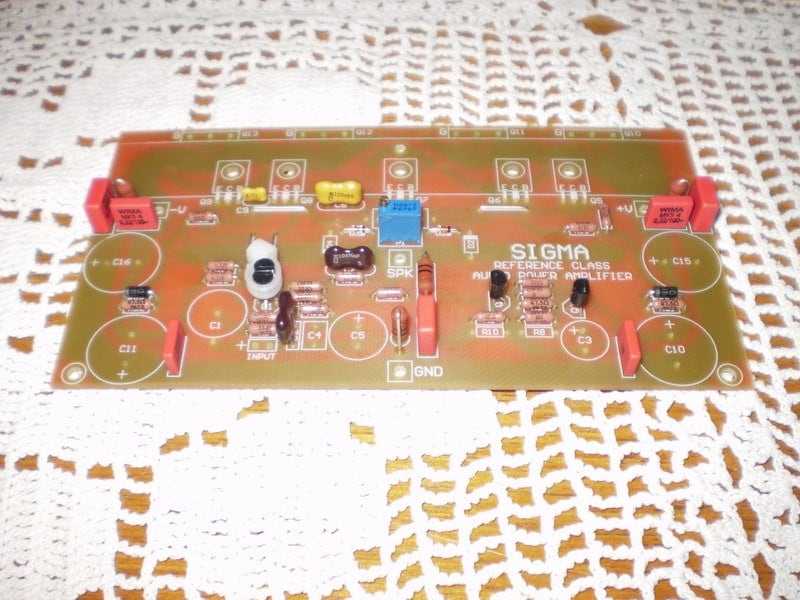

Мало се данас и радило по нешто, ево за искусном нам колегу Виктора:

За сад толико  .



[viktor1986]

Opa, ovo napreduje! Prva stvar koju primecujem je ta da ima razlike u otpornicima. Zasto? Oni manji su CMF55 a koji su oni veci? CMF60 ili RN60? Sto je uzimo tako razlicito? Na bakarnoj strani gde je C21 i C22 si stavio MICA kondenzatore, mislim da si pogresio jer tu treba da se montira 470nF. Mica(47pF) se montira na Q10 i Q11 izmedju gejta i drejna, vidis da na +V vodu a kod izlaznih tranzistora imas ostavljeno mesto od gejta do +V da se zalemi element.
