SIGMA pitanje,

[Impuls]

Ako uparivanje utječe na krajni rezultat a to je zvuk onda idem na uparivanje.E sada pitanje kako? Može neki link koje je upotrebljiv u mome slučaju pa ako budem zapeo ..

Idealno bi bilo po dva kriterijuma: Ugs i po karakteristici. Za ovo bi trebalo bar stotinak komada od svake vrste.

[Zen Mod]

moraju biti iz iste serije i onda ostaje samo po Ugs - pomocu CCS-a na nazivnoj mirnoj strujipo karakteristici ne moze ako nemas curve tracer i , sto rece Impuls , stotine komadaImpuls ce ti nacrtati semu sa CCS-om od LM317 ili 7805 , ja sam malo kratak sa vremenom danas

[diyend]

moraju biti iz iste serije i onda ostaje samo po Ugs - pomocu CCS-a na nazivnoj mirnoj strujipo karakteristici ne moze ako nemas curve tracer i , sto rece Impuls , stotine komadaImpuls ce ti nacrtati semu sa CCS-om od LM317 ili 7805 , ja sam malo kratak sa vremenom danas

Imam svakog N/P po 6 komada i oboji su iz iste serije, pa onda barem da ih približim po Ugs.Sa ovim projektom (Sigma) počeo sam pre više od godinu dana, tako če valjda sada polako doči do kraja- hoču da kažem neču ni sada žuriti i vrlo sam zahvalan svakoj pomoči.

[diyend]

Za izvor struje mogu koristiti reg. napajanje sa LM317 od 8-12v, 50w torus.Napajanje je identično onom za Adagio pretpojačalo, ako može da koristim za uparivanje.Takodje imam i hladnjak na raspolaganju, samo da mi neko kaže kako da vežem mosfete i voltmetar.

[diyend]

Samo za info, jedna sigma (jedan kanal) radi več par dana, pretpojačalo adagio,napajanje privremeno, zvuči vrlo vrlo lepo.Da nije bilo dveh blesavih grešaka sa moje strane proradilo bi iz prve ali kakorekoh trebalo je da interveniram (zamena silicijum delova)Čini mi se kada uključim i drugi kanal i sve spakujem u kutiju neču više imati neke želje da da napravim neko pojačalo jer tako dobro radi ovaj combo adagio+sigmaSvaka čast konstruktoru Bori

[diyend]

Kako brzina nije moja vrlina tek sada sigma radi stereo tj oba kanala.Drugi kanal proradi iz prve. Sada je na redu napajanje; toroidi 2x35V, 11A, diode HFA25PB60 X16komda, kondenzatori BC,mundorf i panasonic. U granama napajanja planiram staviti i nekoliko otpora u smislu C-R-C-RPošto imam različite elkose neznam baš gde da stavim velike reda 22k mf, na početak odmah iza diodaili na kraj grane ispravljanja?Možda bi bilo dobro staviti i motor run, recimo 100uf, i gde ih staviti možda što bliže izlazu?Ajd neko da kaže par reči

[Zen Mod]

s obzirom da nije u pitanju amp A klase ( konst . potrosnja) , mislim da ti je bolje izbeci stavljanje otpora ( dakle ne CRCRC) koliko god male otpore stavio , tesko ces izbeci modulacije u naponu napajanja .motor run kondove spoji na tacke odakle vodis napojne vodove na pcbs pojedinih kanala .koju kolicinu kondova imas ?

[diyend]

Mislio sam staviti PBH 0r1 otprnike pa kako nebih time ništa dobio bolje da ih sačuvam za drugu priliku.U mom lageru imam 4x22000uf BC, 24x4700uf, 8x1000uf.

[Zen Mod]

plenty .......... heheuradi nezavisne ispravljace/filtere za svaki kanal ;kako slag na tortu - 2+2 motor run konda ....

[diyend]

plenty .......... heheuradi nezavisne ispravljace/filtere za svaki kanal ;kako slag na tortu - 2+2 motor run konda ....

Ma svakako, svaki kanal napajanje za sebeHuh baš ne štekam najbolje da stavim samo 2x22kmf i 2 motor run po kanalu ili...

[Zen Mod]

sve mi se cini da je najbolje da stavs kondova koliko ti stane u kutiju .....toga nikad dosta .... jos narocito ako ne mislis skoro praviti sledeci amp , pa stedis za njega kondove

[diyend]

Ma jes pogodio Zen Mod. Proteklih godina bio skoro opsjednut samogradnjom ....kad završim ovopojačalo moram malo da predahnem.Ali ko se jednom upusti u diy vode taj nikad ne prestaje sa projektima heheŠto se tiče sigme imam gotovo sve tj sav material osim hladnjaka,koje treba još da kupujem.Valjda če biti sada kad je zima više vremena pa da polako završim sa pojačalomKada bude nešto da se vidi staviču i koji foto..Možda ču trebati u kratkome pomoč još u vezi soft start tipke koja mi bez veze ponekad izbacuje isključuje rele pa neznam zašto Dobro, hvala zasad na podršci Poz Darko

[diyend]

Ovih dana slušam sigmu koja je još na mizi.. (nema kutije)E sada moram da razjasnim dilemu oko mirne struje..Koju vrijednost(napon) treba izmeriti na sors otporniku pojedinog izlaznog tranzistora, da pojačaloima mirnu struju recimo 100 mA.Konstruktor predvidio je 100-130mA po paru tranzistora.Sors otpornici su 0.1 oma. Zanima me šta to u terminologiji znači Quiescent current, ili total quiescent current

[viktor1986]

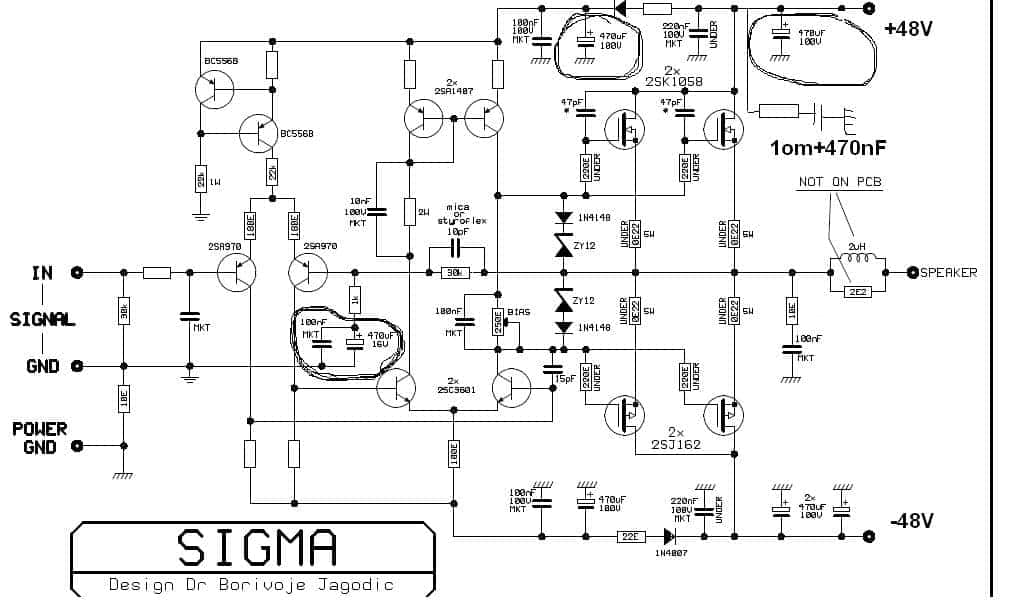

Da pitam za savet oko izbora kondenzatora. Sta koristiti u povratnoj sprezi? Koji kondenzator tu staviti? Takodje, u napajanju me zanima koje kondove staviti, ima li nekog pravila oko tog decoupling elektrolita, da li treba biti low esr ili ne?Obelezio sam na slici sat em zanima. Ja sam mislio da u povratnoj sprezi stavim elnu Silmic II, za bypass Wima MKP2. Razmisljao sam i o MKP1837 ali je 100nF vecih dimenzija pa bih morao ispod stampe da ga stavim, predpostavljam da bi moglo i 22nF jer mi taj odgovara po dimenzijama ako bih isao na MKP1837 varijantu. Sto se tice onog 470uF(470uF -1800uF zavisi od precnika 100V, tacnije bice tu na 63V jer mi je napajanje +/-48V, razmisljao sam o dve opcije, Elna Silmic II i Panasonic FC. Imate li neke predloge, savete? Za kond. u povratnoj mi je maksimalni dozvoljeni precnik 12.5mm a za decouple je maks. precnik 18mm.

[Zen Mod]

za decouple stavi sta hoces - bitno da je min. industrijski kvalitet, a sto se tice nfb - nisam bas sasvim siguran sta ce to tumislim - to je varijacija klasicne Hitachi application note seme , a to je radjeno i sa cap-om u nfb i bez njega ;ok - stavlja se da bi amp bio foolproof-niji ....... sto cisto sumnjam da ti je neophodna f-ja

[viktor1986]

za decouple stavi sta hoces - bitno da je min. industrijski kvalitet, a sto se tice nfb - nisam bas sasvim siguran sta ce to tumislim - to je varijacija klasicne Hitachi application note seme , a to je radjeno i sa cap-om u nfb i bez njega ;ok - stavlja se da bi amp bio foolproof-niji ....... sto cisto sumnjam da ti je neophodna f-ja

Ok, onda ce najverovatnije biti kako sam napisao u prethodnom javljanju.

[Fukushima]

Hehe "foolproof-niji" novi termin!

[Ја sam sam]

--------------------------------------------------

Јел набави оне транзисторе?

[viktor1986]

Јел набави оне транзисторе?

Nisam jos uvek zvao coveka da vidim da li mu je ostalo jos toga. Treba da ga pozovem na telefon da vidim o cemu se tu radi i ako sve bude bilo Ok da porucim. U svakom slucaju imam stare trandze koje sam skinuo sa Sigme, ovi novi bi bili kupljeni za ne daj boze situacije, tj. kao rezervni da se nadje. Ove nedelje bi trebalo da mi stigne veci deo delova za Sigmu... samo za popunjavanje onih plocica. Treba i do Rajana da odem da kupim neki alu. L profil...Jel Veljkovicu sklapas samo module Sigme i testiras ili mu radis komplet uredjaj?

[Ја sam sam]



Jel Veljkovicu sklapas samo module Sigme i testiras ili mu radis komplet uredjaj?

Комплет склапање и пуштање у погон а он скутијава у Холандији!

[viktor1986]

 Комплет склапање и пуштање у погон а он скутијава у Холандији!

A ovaj ko ce njemu da salje u Holandiju i kako? Samo da ne bude problema sa carinom...

[Ја sam sam]

A ovaj ko ce njemu  da salje u Holandiju i kako? Samo da ne bude problema sa carinom...

Ја, подразумева се, уз помоћ Дач конекшн  .
