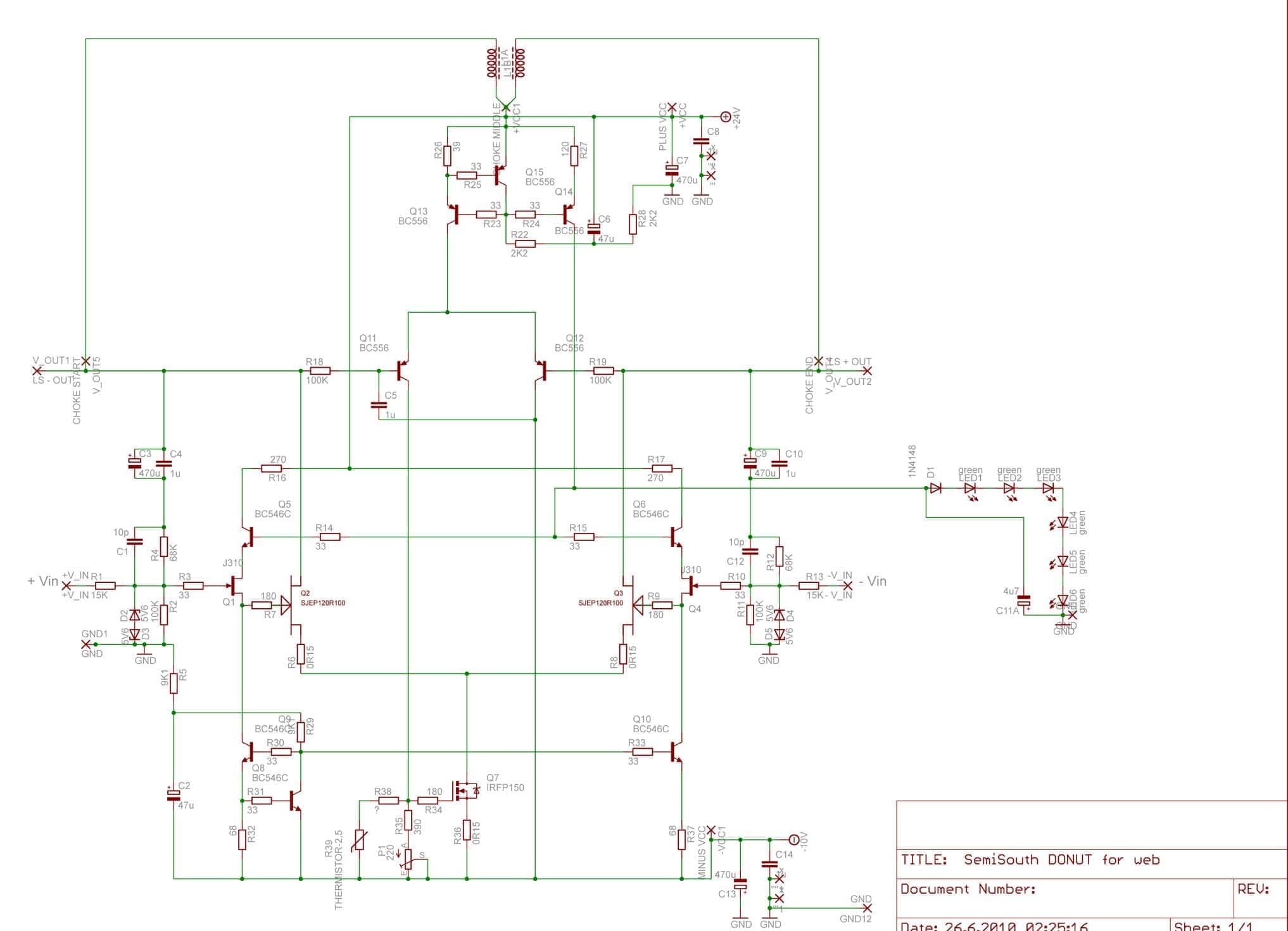

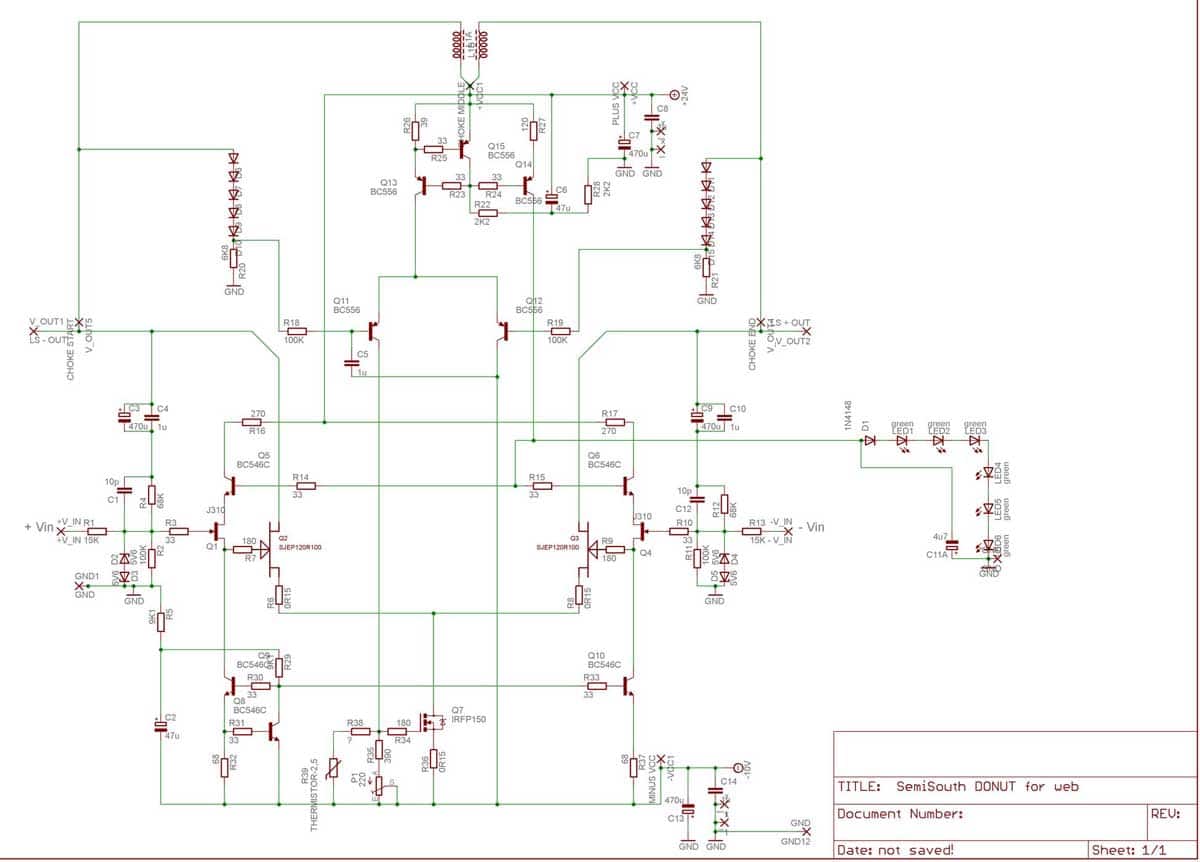

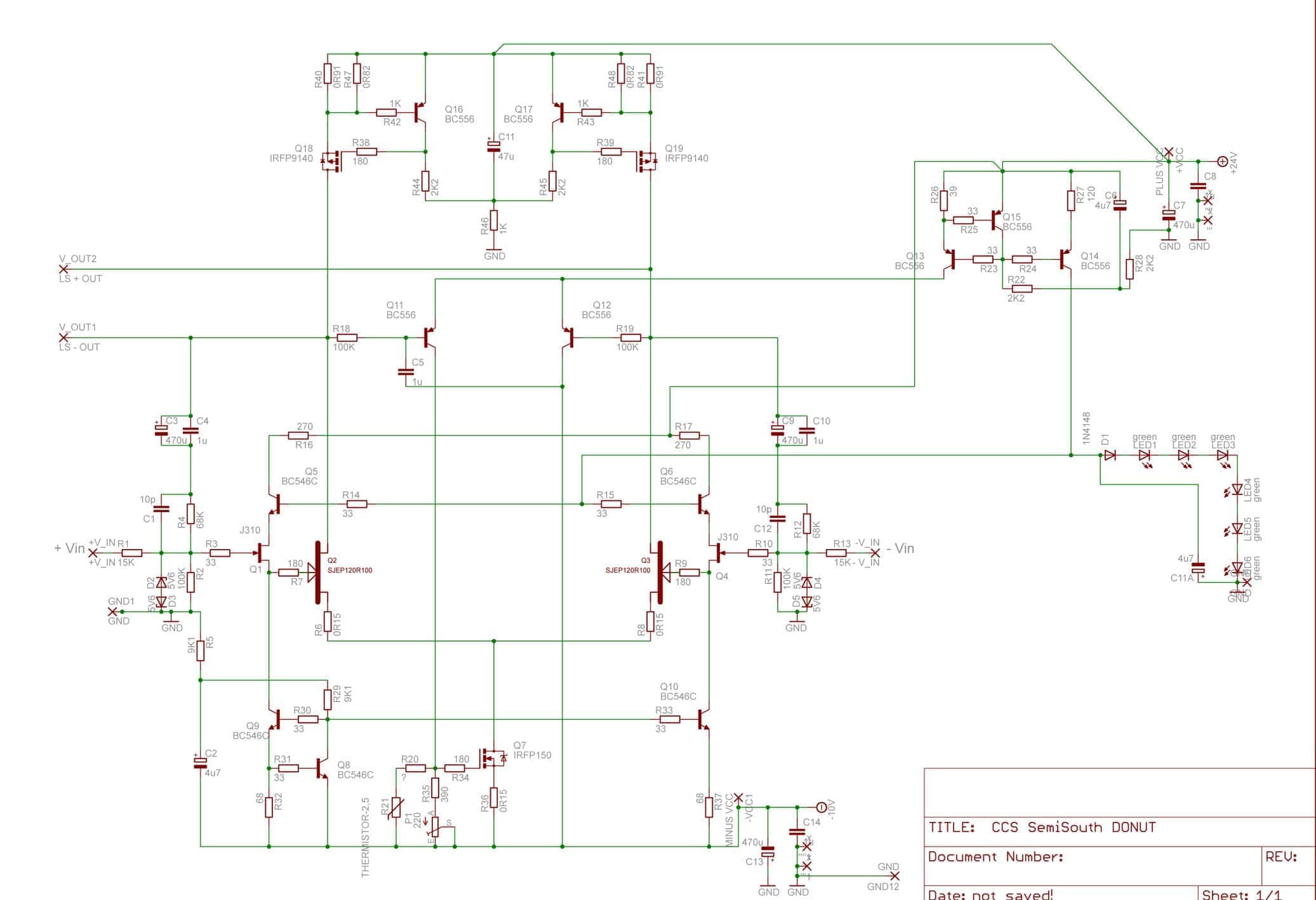

Zen Mod Napisano Jun 25, 2010 Share #1 Napisano Jun 25, 2010 seme nacrtane , vrednosti otpornika zasad bezveze - mrzi me da ih editujem veceras servo - tek treba da proverim funkcionalnost - kao i obicno - mozak mi ne radi bas koliko bi trebalo :rofl:edit:zamenjene slicice - editovane vrednosti elemenata Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Jun 25, 2010 Share #2 Napisano Jun 25, 2010 Кao i obicno - mozak mi ne radi bas koliko bi trebalo Ма нека си ти нама жив и здрав, мани серво! Link to comment Podeli na ovim sajtovima More sharing options...
Magura Napisano Jun 25, 2010 Share #3 Napisano Jun 25, 2010 The servo will make the life of future builders somewhat easier. Thermal compensation may also be worth consideration.Magura Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jun 25, 2010 Autor Share #4 Napisano Jun 25, 2010 .......Thermal compensation may also be worth consideration.Magura good point Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jun 26, 2010 Autor Share #5 Napisano Jun 26, 2010 editovane vrednosti elemenata u prvom postupart values edited - in post # 1 Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Jun 26, 2010 Share #6 Napisano Jun 26, 2010 Is it Safe, Zen ? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jun 26, 2010 Autor Share #7 Napisano Jun 26, 2010 Is it Safe, Zen ?dunno :rofl:za sada - moja jedina briga je da li ce ta dva malca stavljena kao servo LTP imati dovoljno naponskog headroom-a sa strane repa , za slucaj sa choke load ampomSipi - ti si covek naobrazen a usput i bez dlake na jeziku ( svaka cast sto si poceo da slazes na kamare tamo neke patrikcice i endrjucice ) .......... da li bi par dioda redno sa bazom radili radnju kao level shifter - da li bi struja baze bila dovoljna za to ?Slobu ne pitam - on verovatno jos uvek pati zbog vudbala Link to comment Podeli na ovim sajtovima More sharing options...
Fukushima Napisano Jun 26, 2010 Share #8 Napisano Jun 26, 2010 E samo vam jos to fali... Link to comment Podeli na ovim sajtovima More sharing options...
Magura Napisano Jun 26, 2010 Share #9 Napisano Jun 26, 2010 I just saw your "twin" thread at big Diya. It's gonna be fun to see if anybody there has the balls to actually build one.Regarding Eagle......you know I can deal with it, so it has to be a walk in the park Magura / whom soon will be served pancakes Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jun 26, 2010 Share #10 Napisano Jun 26, 2010 ...da li bi struja baze bila dovoljna za to ? ...Vidi u datasheet-u diode koliki je forward-drop za struje reda velicine mikroA Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jun 26, 2010 Autor Share #11 Napisano Jun 26, 2010 Vidi u datasheet-u diode koliki je forward-drop za struje reda velicine mikroA znam ja to - al' sta ce mi datasheet kad imam tebe :Viannen_loungelizard:srbin zna i kontra datasheet-a :buehehe:edit:gledao sam , al su grafovi previse grubi ( puno struje na ordinati) a ti mozda znas za neke diode koje su useful u tom podrucju Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jun 26, 2010 Autor Share #12 Napisano Jun 26, 2010 ......Magura / whom soon will be served pancakes Link to comment Podeli na ovim sajtovima More sharing options...
Magura Napisano Jun 26, 2010 Share #13 Napisano Jun 26, 2010 What a beautiful woman Magura Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jun 26, 2010 Autor Share #14 Napisano Jun 26, 2010 What a beautiful woman Magura agree million % :air_kiss:am I nutz - that photo reminds me on Be Yamammura's spks Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jun 26, 2010 Share #15 Napisano Jun 26, 2010 ... diode koje su useful u tom podrucju ...Sve diode imaju nepouzdanu vrednost forward drop-a sa tako malom strujom, cak i na low-leakage sortu ne mozes da se oslonis kad su tek deseteine mikroA (at most) u pitanju... Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jun 27, 2010 Autor Share #16 Napisano Jun 27, 2010 sorry Sipi - nisam vid'o odgovor sta velis za 'vaku ideju Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jun 27, 2010 Share #17 Napisano Jun 27, 2010 Mnogo ti je velika sema, ne moze da stane cela odjednom na ekran, a sad je mnogo kasno za gledanje na parce - gledaj nekako da je udenes u 1000x800 px a da ostane citljiva, il' cu probati ja sutra - zato sam i batalio Eagle, ocajan je za crtanje sema...A diode mogu i tako. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jun 27, 2010 Autor Share #18 Napisano Jun 27, 2010 mali ti ekran :Viannen_loungelizard:editovan prethodni post Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jun 27, 2010 Share #19 Napisano Jun 27, 2010 E sad je taman - 1200x800 :ok:Na oko je sve OK - u pojacavackom delu. Mozda bih kaskode buffera (Q5, Q6) referencirao na Source-ove od Q1 i Q4 a ne na GND, al' to nije od znacaja.Oko servo-a bih R18 i R19 stavio 1M umesto 100k, a uzorak sa izlaza bih radije uzeo otpornikom nego diodama (bice nelinearan uzorak pa time i izlaz servoa ima da skace) a diode bih radije stavio (antiparalelno) preko R20 i R21 da fixiram rezim za Q11 i Q12.Ma videces sam kako se ponasa kad ga ukljucis, polako... Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jun 27, 2010 Share #20 Napisano Jun 27, 2010 Jos jedna stvar - ovakav servo ce (kad ga namikeris) da resava apsolutan offset, za relativan ces morati ili da uparujes elemente in situ, ili da ubacis neki trimercic u jednu od grana. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jun 27, 2010 Autor Share #21 Napisano Jun 27, 2010 ja to uvek mesam - apsolutni offset je oo sto vidi zvucnjak , zar ne ? relativni je prema gnd ? ili obrnuto ? mislim - znam koji je koji naravno , ali im mesam imena ovde je prema gnd offset 24V ; par volti ni tamo ni ovamo slazem se za RC vrednosti u servu - to ionako nije mnogo bitno u koncept semi , i ovde je Fc blizu 2 Hz , sto je naravno mnogo visoko pitanje referenciranje kaskoda radi linearizacije ili radi totalnog ubijanja Millera. pitanje je sad ce vidimo ...... Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jun 27, 2010 Share #22 Napisano Jun 27, 2010 Apsolutni je onaj koji se meri u odnosu na apsolutnu referentnu tacku, dakle GND.Relativan meris izmedju dve grane.Servo ti gadja CCS koji napaja obe grane - kako ce da zna kojoj grani da doda ili oduzme? Svaka ce da vuce koliko ona 'oce od onoga sto CCS daje...Ono sa kaskodom nije bitno, nece da znaci ni tamo ni 'vamo, nego tek 'nako... Link to comment Podeli na ovim sajtovima More sharing options...
