  1. Zen Mod

    THF-51S

    Zen Mod je odgovorio/la neskor's temus u Solid State

    - SIT-ovi su samo pitanje para , dok ih ima ; vremenom ne verujem bas da ce da nestanu skroz , ali da ce da poskupe - hoce da li ce neko napravi nesto slicno Semisouth , to cemo vidimo ..... a to opet nije isto - SIC mosfet , vs. SIwhatever mislim - da se razumemo - ima tu i mode , kao i u svemu .... bilo koju konstrukciju ampa koja ima potencijala , uzmi i isteraj do kraja sa maximumom inzenjerske inteligencije i nijednim kompromisom i nauzivaces se zvuka razlike medju ampovima su , na vrhunskom nivou , pitanje ukusa i uklapanja sa ostalim komponentama , nikako na nivou kvaliteta ne zaboravi - sto jednostavnije napravis amp , to najcesce postavlja vece zahteve pri integraciji - potentniji preamp , prilagodjeniji zvucnici itd. sto rece NP , kad su ga pitali - "koji ti je najdrazi amp?" , odgovorio je : "onaj na kome trenutno radim" dakle , vrlo je bitno - ne sledeci , nego ovaj ..... kad prestanes da sanjas o ampu koji ne mozes da napravis (iz bilo kog razloga ) i pocnes da sanjas o ampu koji pravis , snovi postaju daleko sladji
  2. Zen Mod

    THF-51S

    Zen Mod je odgovorio/la neskor's temus u Solid State

    ma upitah te za MR semu , a sto se tic emoje , zqaboravio sam napisati - kod mene je napon railova trenutno 25Vdc , ali je plan regularni FW format - 2 x 18Vac sekundari , rezultirajuci u 22V5dc do 23Vdc uzmi bukvalno preslikaj tu MR semu ; sto se tice choke - vidi Rdc i L , gledaj da tvoj choke ima i manji Rdc ako je moguce i vise mH ako je moguce struja choke ..... minimum 4A , ako ces ici na do 2A Iq sky is the limit , ako si spreman da vrsis optimizaciju (merenje THD spectra) - mozes da ides na veci napon draina , manju ili istu struju ....... vel'ki je to SIT al ne zaboravi da , kako god napravis , prethodni stage mora ima cojones
  3. Zen Mod
    sto se tice konda na ulazu - neka se edukuju sto se tice filtracije baze BD tranzistora , dobri su do 1.5Hz , nize od toga postaje kriticno sto se tice kaskode , i tu neka se edukuju ; za mene ima efekat modulisane kaskode sad da razglabamo sta je conventional cascode (fixni prednapon) , enhanced cascode (Hawksford) , modulated cascode (tih ima bar 6 po raznim podelama ) ...... opet - efekat je bitan , ime nije ; ko hoce vise da nauci , proucice knjig estarostavne
  4. Zen Mod
    mrzi me da taksativno ispravljam ili navodim ....... verovatno se nisam dovoljno nategnuo da natipkam dovoljno tacno ; mislim - dozvoli mi tu slobodu da ja znam sta je prava kaskoda, sta je modulisana , sta je cap multiplier elem , da ne potezem poglavlja iz knjiga - trud i iseci i postovati ovde , dovoljna referenca sta je kaskoda : http://www.firstwatt.com/pdf/art_cas_amp.pdf
  5. Zen Mod
    ne branim ja tebi da se mesas , cilj foruma i jeste da se mesas (iz ispravnih pobuda) , ali procitaj sta sam napisao , bez pokusaja da ti budes u pravu ili ja da budem u pravu zna se sta je cista kaskoda , ja je nisam upotrebio zbog toga sto mi ne odgovara THD spectra buffera sa cistom kaskodom ; ovo je delitelj napona , ima ulogu kaskode i to modulisane ..... u tom smislu da je modulacija kaskode postignuta unatrag - JFet dobija modulacioni signal i za toliko i varira napon preko njega ....... cilj je bio ograniciti napon napajanja i disipaciju mislim da nemas problem da ono sto je u F3 iznad Lu tranzsitora zoves kaskodom , modulisanom , iako ni ono nije cista kaskoda semantika brate , rezultat je ono sto je bitno neka se zove kisobran , sta me briga
  6. Zen Mod

    THF-51S

    Zen Mod je odgovorio/la neskor's temus u Solid State

    idi sa choke , sa otporima je stvarno waste of heat and energy ajd sto jeste , nego stvarno je loodilo 200W toplote za 10W izlazne snage nadji podatke od choke koju je on upotrebio stavi link na koju konkretno semu mislis , babi polako popusta memorija , sinko
  7. Zen Mod

    300B maksimalne vrednosti?

    Zen Mod je odgovorio/la neskor's temus u Tubes

    dobro , imao je i Barba svojih momenata , kad zajuni i nije bitno sta neko drugi misli nije da se nesto preterano slazem sa stavom o AC ili DC grejanju , ali njegove postove generalno valja citati
  8. Zen Mod
    vidim da si editovao , pa da pojasnim u sirem smislu , kolo koje se koristi kao voltage umbrella se zove kaskoda nevezano odakle se uzima signal ....... mozes da natakaris cascodu na common source , common drain , common gate ....... prevedi to u bipolarce i ceve , isto je cista kaskoda ima naponsku referencu tako vezanu da na kontrolnoj elektrodi ima fluktuirajuci napon , a posledica toga je da elemenat koji se stiti vidi apsolutno konstantan napon napajanja recimo da bi ovo sto sam stavio kao kaskodu (voltage umbrella za male JFets ) bila cista kaskoda da sam spojio reference baza na izlaz folowera ..... ali zato nema potrebe , ai THD spectra koju ovako dobijam je onosto sam hteo da dobijem dakle , mozes da zoves neki deo kola ovako ili onako , ali primarna funkcija podsklopa ima veliku ulogu u tome kako ce se zvati cap multiplier nema referentni napon doveden na upravljajucu elektrodu , mada neke iteracije koriste relaksirajuci otpor sa iste , povezan na masu ....... ali taj otpor nikada ne sme da utice na karakteristiku floatinga upravljajuce elektrode tu je bitno koliko mikrofarada imas u bazi , u principu vise je bolje ...... dok kod voltage umbrella moras da vodis racuna o sijaset drugih stvari -RC konstanti svih podsklopova i finalnom ponasanju ceog uredjaja zato neki amp napravu BigBadaboom kad se pali , a neki ne napravi
  9. Zen Mod
    dobro , onda je nevaljali zirator nemam mesta da popravim i stavim veci kond , pa ce ostati ovako nevaljalo
  10. Zen Mod
    ma ima njih ........ ko je nama kriv sto smo golje , pa tako i razmisljamo neka neka , i ja cu jednom uplatim Loto
  11. Zen Mod

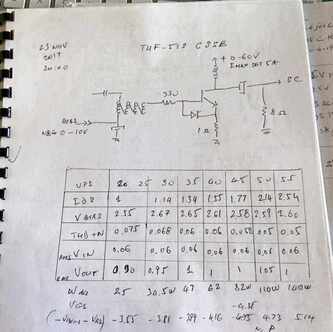

    imas one male i brze za napraviti ampove od M. Rothachera , sve je to isto kad malo proucis ........ u lokalu mozes da napravis prigusnicu i uzivaj a vec smo i objavljivali one skice za SE , common source amp - slika sa tabelom bas za THF51 meni nije bio cilj da napravim brzo i jednostavno i kuso ......... nego relativno jednostavno i najbolje sto moze , u okviru koncepta
  12. Zen Mod
    neskore , i pored najbolje volje .......... pojednostaviti ne mogu al vidis da si skontao - buffer , autotrafo , izlazni stepen ako ti trebaju sitnija crevca , mislim da sam to pokrio u Babelfish M25 temama ....... bar u onoj na Big DiyA http://www.diyaudio.com/forums/pass-labs/325038-babelfish-m25-aka-m2-steroids-aka-m2-xa25-bstrd.html
  13. Zen Mod
    hvala na sugestijama cascode su u pitanju , nisu cap multi , tako da je sve OK i sa 10uF Hall chipovi - svaki trosi minimum 10mA , tako da je pokrivena minimalna potrebna potrosnja 7805 ...... , rail je 22V5 tako da nije ni naponsku kriticno ..... disipacija je reda 400mW
  14. Zen Mod

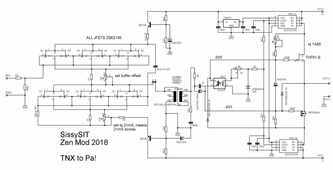

    zvanicna sema : (znam ja to i jednostavnije , ali necu )
  15. Zen Mod
    @Srecko pretpostavljam da imamo isti stav , ali ga valja podcrtati- uopste nije znanje merodavno za socijalni aspekt ove nase rabote/hobija termin DIY-er je kao i rocknroll ..... i treba da crkne kad ga svako svira najvaznija je dobra volja ....... ako se ona neguje , dalek manje stvari smetaju u komunikaciji i ljudi daleko lakse nadju zajednicki jezik ja recimo , gajim i svesno naivnost sobarice , nikada ne ocekujem bilo kakvu skrivenu agendu iza necijih reci ; opecem se ponekad , ali moze mi se ... ne moze mene niko zajebati vise no ja sam ; a korist od otvorenog pristupa je nepobitna , u komunikaciji sa onima koji nemaju primisli
  16. Zen Mod

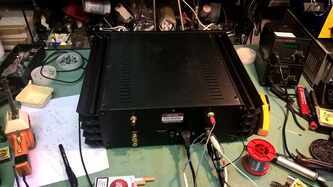

    i rezultat turanja na kanal je : (svaki graf na dnu ima napisano sta je; na 8 oma klipuje na 9.75W , na 4 oma klipuje na 18W..... cisto da znate zasto su ti grafovi tu )
  17. Zen Mod

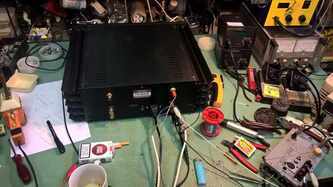

    a za one koji su slusali DEFiSIT , poslastica za uporedjivanje ...... stigoh danas i njega da turim na kanal
  18. Zen Mod
    koga ne mrzi , neka uporedi grafove THD merenja , postovane unazad stranu ili tako nesto , sa prikacenim User manual od SIT-3 prod_sit3_man.pdf
  19. Zen Mod
    ene
  20. Zen Mod
    treba znati znanje i onda se moze napraviti da zvuci isto ne samo kod NP uradaka , nego to vazi za bilo sta jedino staje znanje - treba Voodoo za izlazne trafoe kad nesto cevno hoces da kloniras ili imitiras (uspesno) ete , recimo OPT za Ongaku - i da ga ne motas srebrnom zicom od talijanskih servisa iz 17. veka , koji su japanske device cistile pri piskenju ..... nas BB je ulozio vise od godinu dana ozbiljnog rada (jako vazno!) u proucavanje problematike izlaznih trafoa za RS1003 , kao i ogromnu kolicinu strasti (takodje jako vazno) .... proracunao trafo , nabavio pre toga ihaj jezgra , nasao i platio coveka koji ce da mu to namota .... rezultat je - veoma blago receno- izvanredan ... prvo merno , onda i na slusanje i sto je jako bitno - nije se bavio patkometrijom ; sto je takodje jako vazno kod nas po forumima sve sam go strucnjak . jbte , elektronika i akustika su postale ko fudbal - svi sve najbolje znaju malo u svet , pa se dokazivati tamo , pa se shvati da nema nista od dokazivanja ....... nego uciti i uciti kud ces vece koristi
  21. Zen Mod
    meni dosta i laptop , mob, ebook reader , i Klipsch blooootooooh speaker , da se nacitam , ponacrtavam sema i pcbs i naslusam moozike planina , brte
  22. Zen Mod
    radi li se ovde o Gainclone pojacalu ili necem drugom? ajd spustite loptu , da ne moram da citam pravila foruma , da skontam za cega koga da kaznim hvala . ZM
  23. Zen Mod
    pa , energetski vodovi na DC strani - zica od PC napajanja , poduplo
  24. Zen Mod
    Cinemagi ce trebaju tek kad se ja vrnem s planine
  25. Zen Mod
    sad uzmi u obzir da ovo sto slusam nije dual mono , nije Cinemag nego Edcor ( manje detalja) , nije ozicenje kako treba , nisu kondovi ni za gerijatriju a ono , i previse trafoa na putu signala ....... jedan u DACu , jedan u Iron Pumpkin , jedan u SissySITu
