Bruno Putzeys preamp - BP preamp LA vol.5 - završena izrada. Mart 2020


Leonardo

246 pregledâ

Radi se o konstrukciji (demo-projektu) koju je Bruno Putzeys, konstruktor Hypexa, objavio aprila 2013. u izdanju Linear Audio Vol.5.  Prvi kupci knjige su prototip pločice dobili na poklon.  https://linearaudio.net/volumes/786

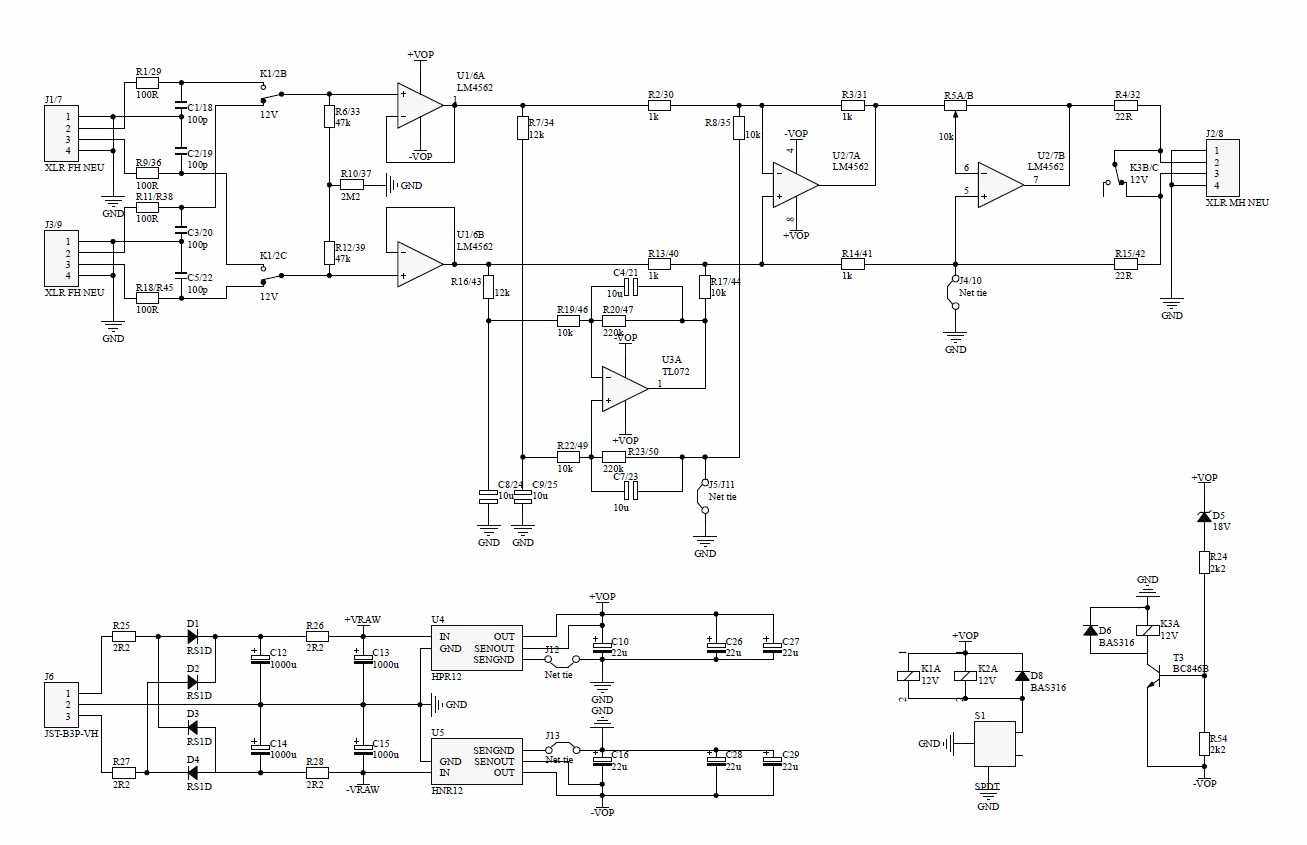

To je jedna minimalna konfiguracija differencijalnog pretpojačavača sa regulacijom jačine zvuka po Baxandall-u. Koristi se linearni potenciometar i 2xLM4562, zatim 1/2 TL072 (kao servo) po kanalu. Na pločici su dva balansirana  ulaza sa relejnim preklapanjem, kojima se upravlja jednostavnim dvopoložajnim paličnim preklopnikom.

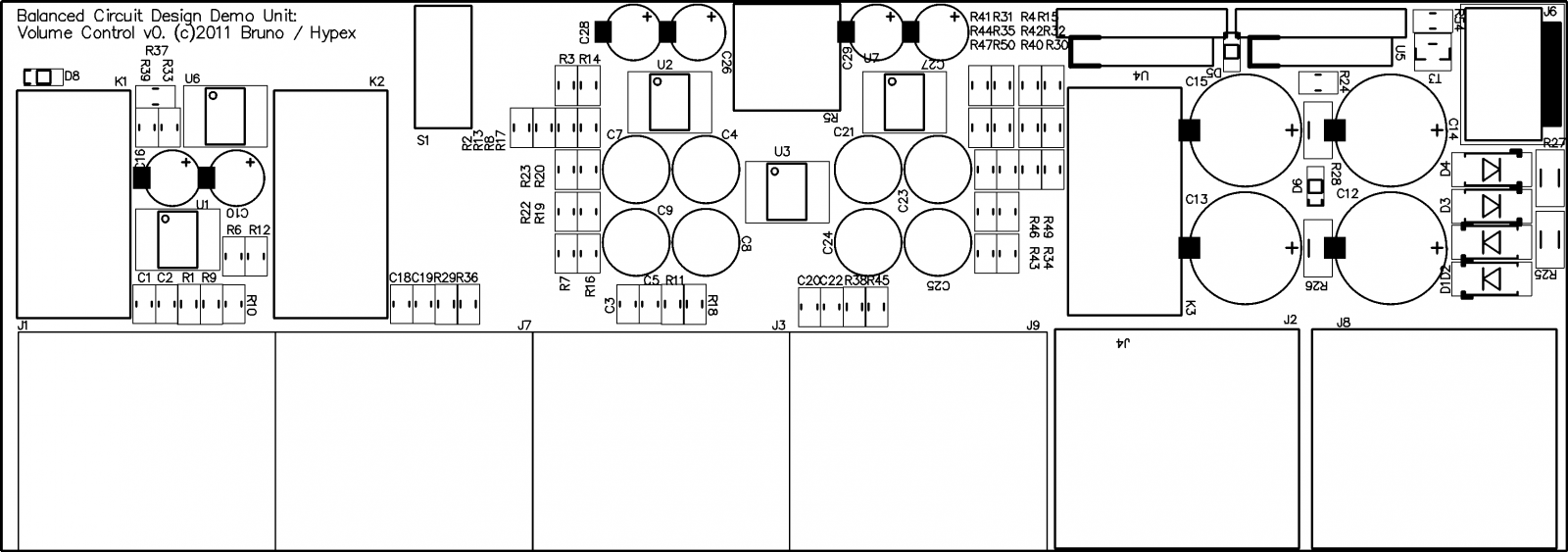

832042742_BPLAVol.5-component_placement.thumb.png.fa58c7cba89a5943105517349993840e.png

Prototip je zaslugom kolega sa foruma DIY Electronic projects – forum.YU3MA.net  pretvoren u grupni projekat, izrade pločica i nabavke elemenata, te završnog sklapanja i merenja u skladu sa mogućnostima učesnika. Uspešno je urađeno desetak uređaja, možda i više u međuvremenu. Neki su ugrađivani u zasebna kućišta, da rade kao autonomni uređaj  a neki opet u izlazna pojačala kao integrisana regulacija jačine.

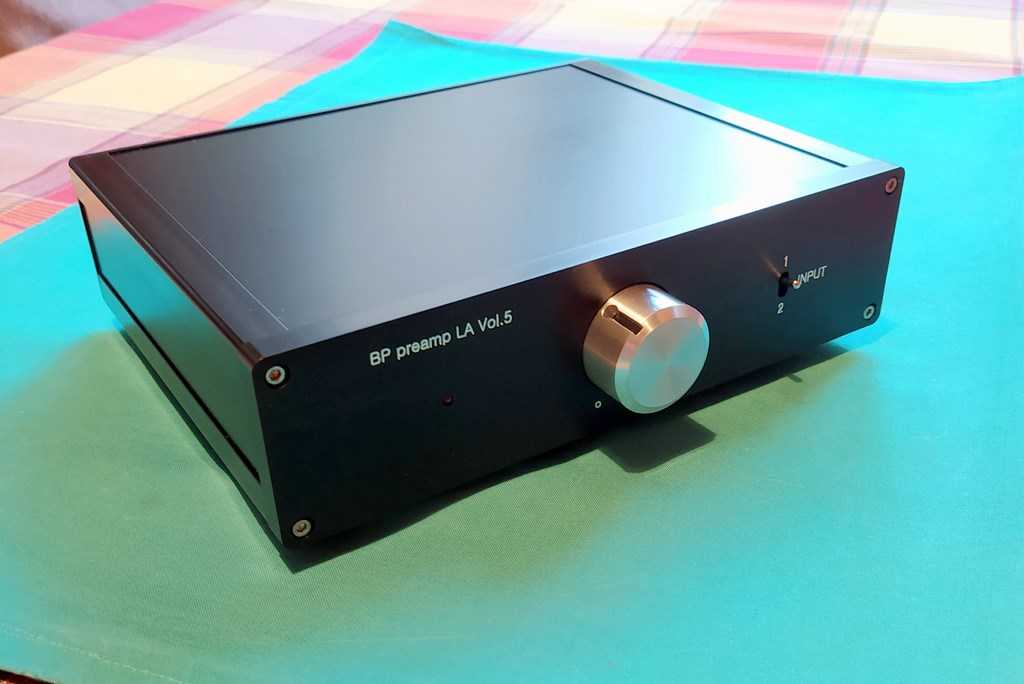

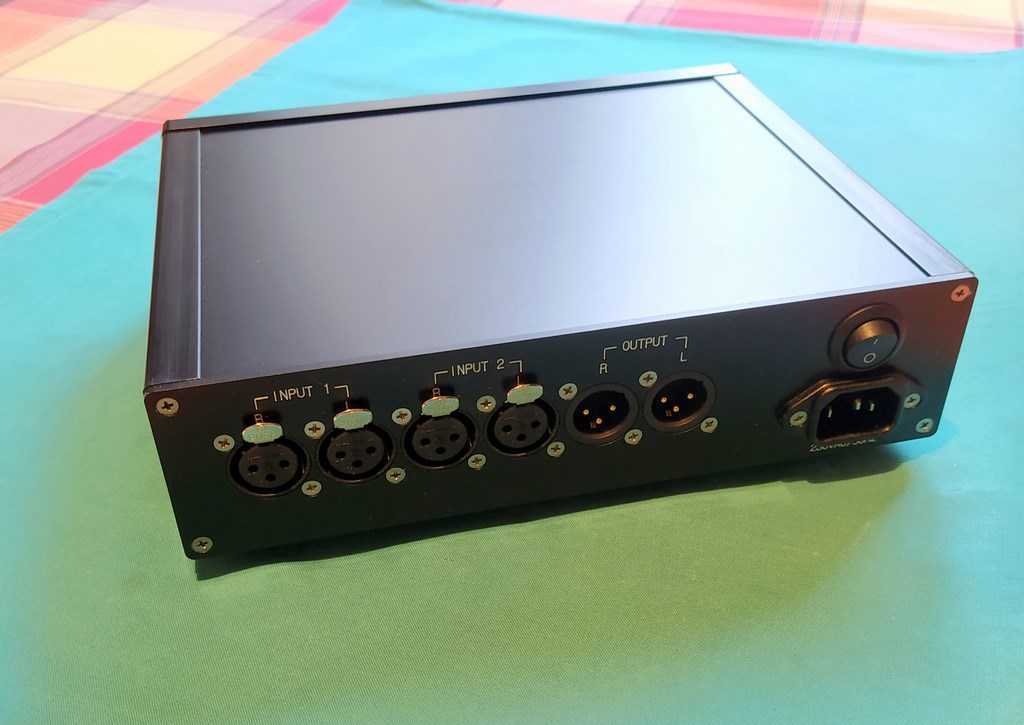

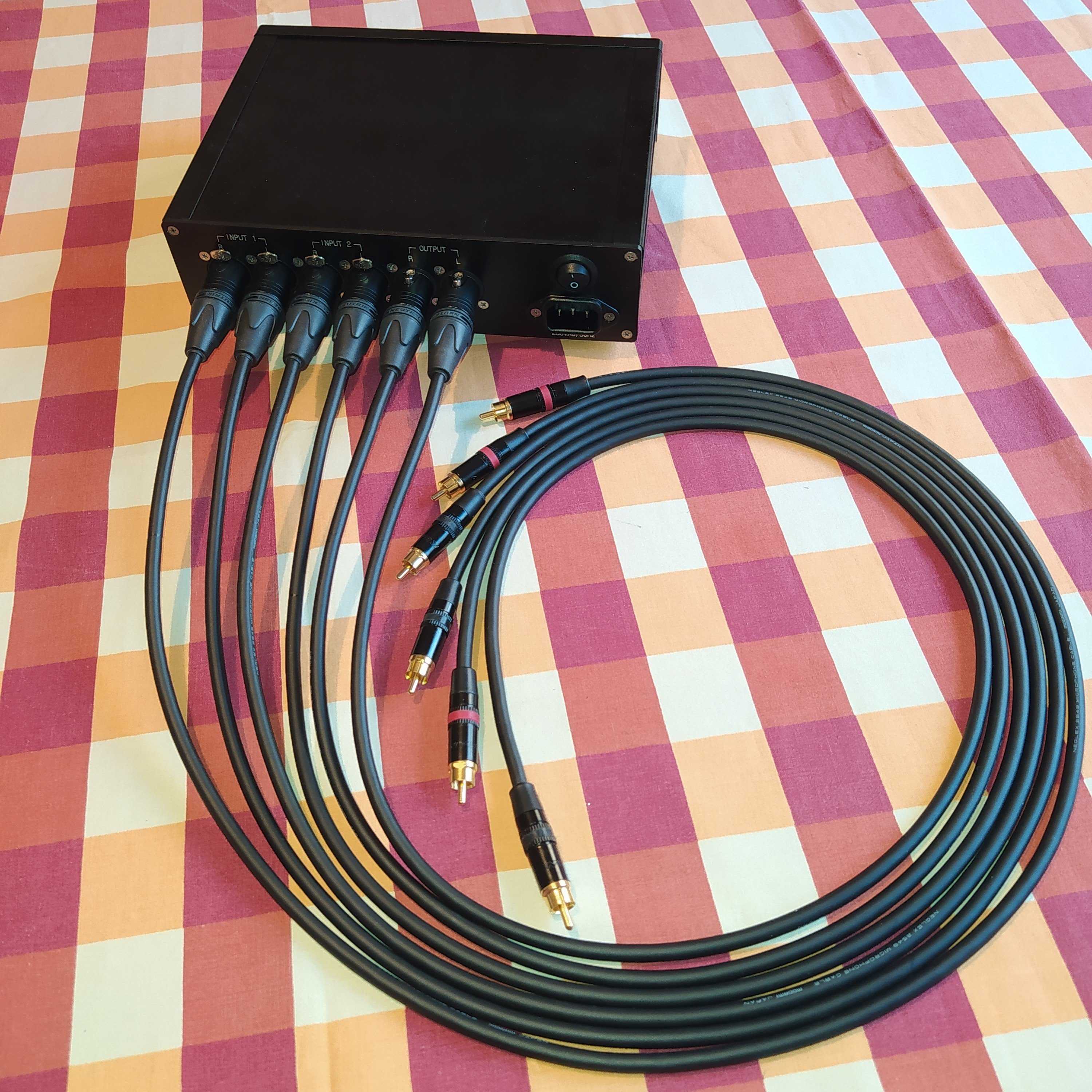

Kućište je spoljnih dimenzija  vis 60 x šir 230 x dub 180mm, prednja ploča debljine 10mm, brušena. Zadnja ploča deb. 3mm sa otvorima za dva XLR ulaza i XLR jednim izlazom, mrežnim priklučkom i  preklopnim prekidačem. Gornje i bočne ploče debljina 2mm. Svi elementi povezani ugaonim profilima. Kompletna kutija eloksirana crno. Na prednjoj ploči montiran palični prekidač za izbor aktivnog izvora 1/2  i  Al dugme D 35 x 25 za potenciometar. Na donjoj ploči pričvršćene 4 gumi nogice sa metalnim jezgrom D25 x 11mm.

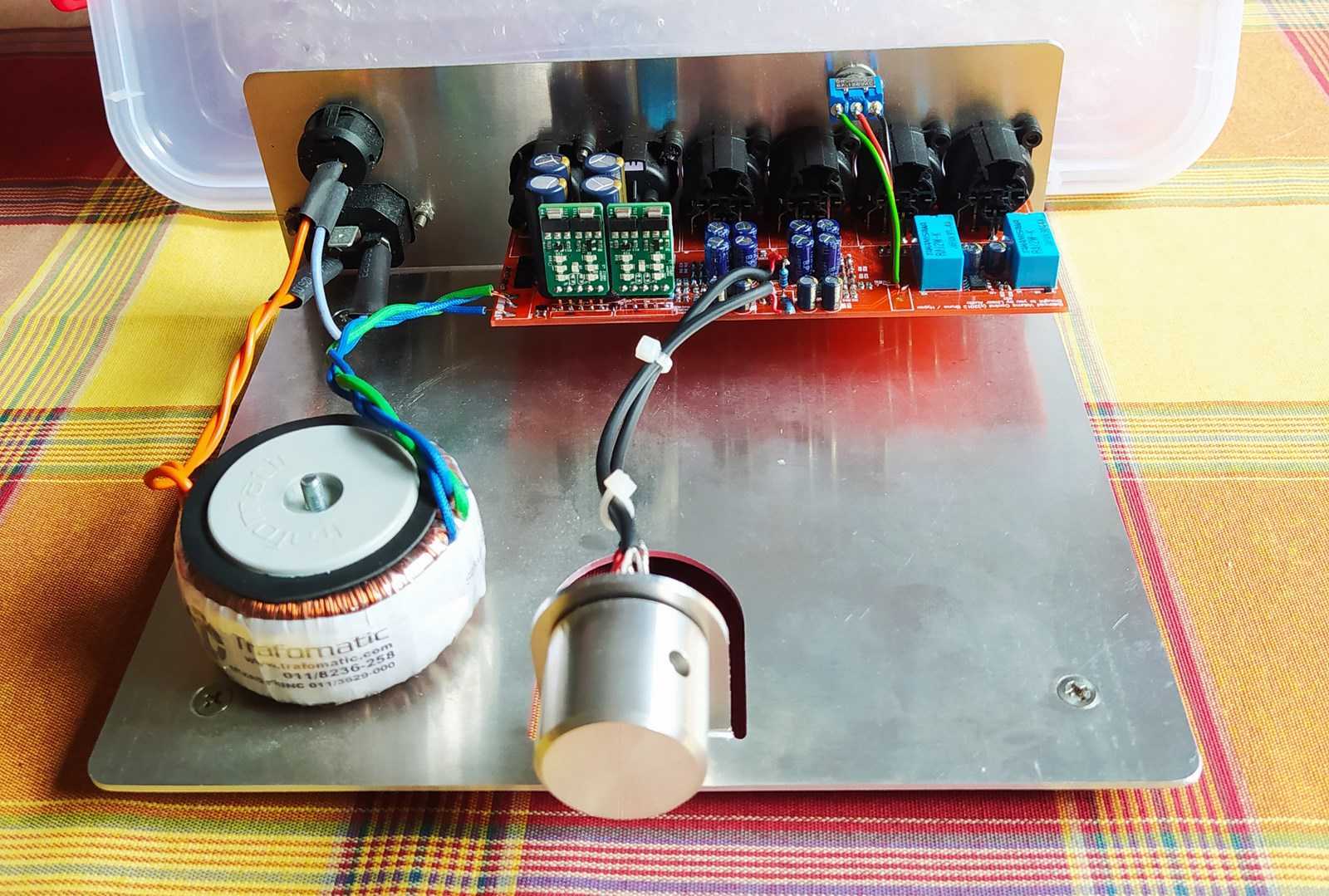

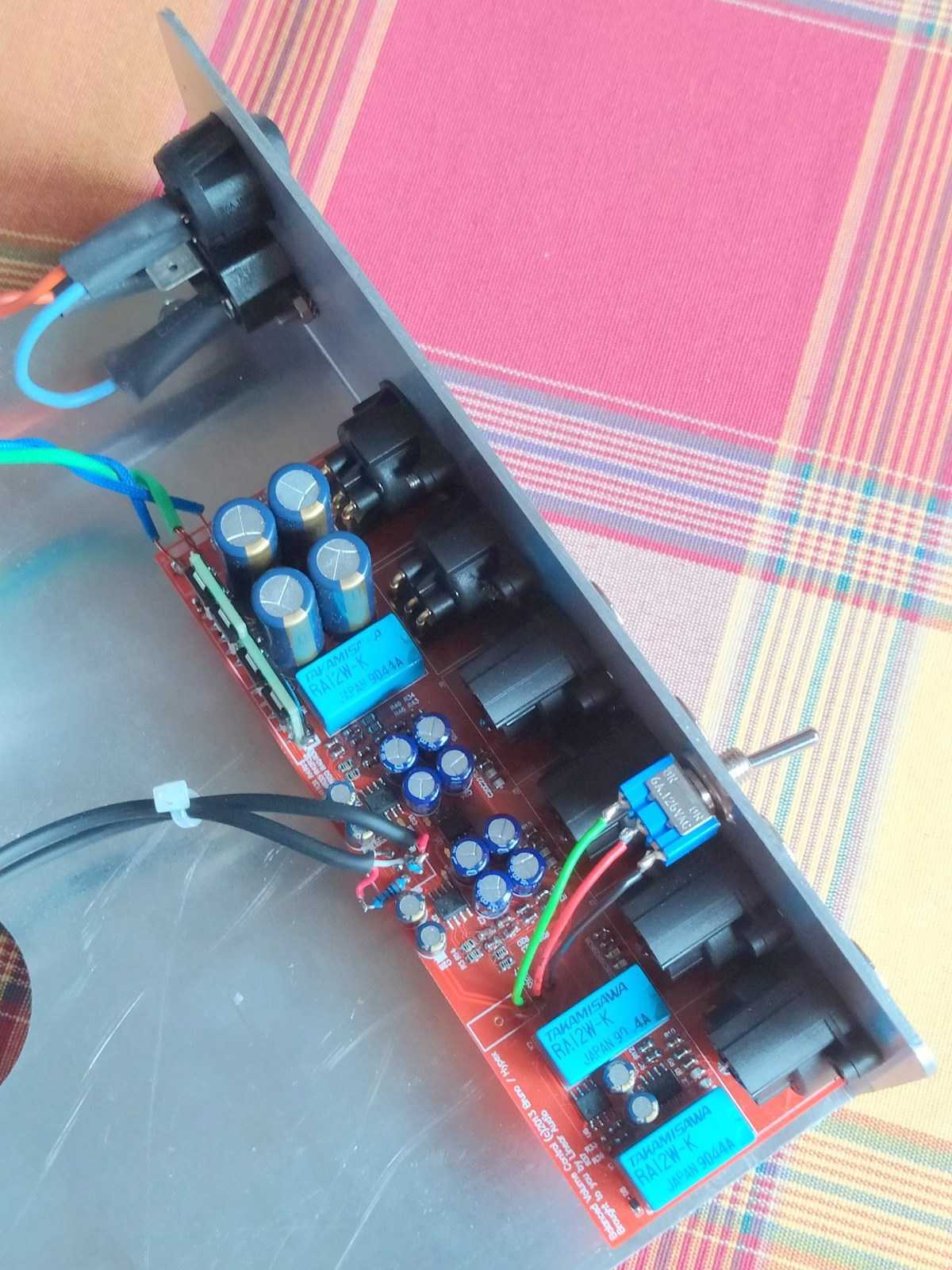

IMG_07.thumb.jpg.741b43d8c098c66010b1d2a3e34b0162.jpg   Preamp na pomoćnoj montažnoj šasiji, u fazi izrade.


Napajanje  +/-15VAC  /  Regulaciju vrše HYPEX HPR12/HNR12  regulatorI na ulazu napajanja.

Moje tehničke mogućnosti i veština rada sa SMD komponentama nisu obećavali uspešno i kvalitetno lemljenje delova na pločicu, pa sam angažovao kolegu Dejana - Impulsa koji je ovaj deo posla uradio profesionalno i vrhunski. Konačno ugradnju u moje kućište sam odradio sam, sa velikim zadovoljstvom.






2 Comments


Preporučeni Komentari

:punk:



gola Marinija je bila samo probna sasija ..... uspeo si da me zbunis - trazim kako je moguce da zadnja strana gotovog preampa ne izgleda logicno

:)

Link to comment



Yep, probna šasija tj. montažna šasija je napravljena za slanje kod Impulsa, kad polemi SMD da pločicu nakači i sigurno ispovezivano isproba rad i ostale điđe-miđe.

Kasnije sam sve preselio u crno kućište, da sretno žive dok je sveta i veka. :victory:

Link to comment
