About this blog

Blog prikazuje moje realizovane projekati DIY kućišta i prednjih ploča, nastale u vremenu od 2004. god. na dalje. Mnogi od njih su urađeni prema želji i dogovoru sa kolegama DIY audio hobistima ili konstruktorima audio uređaja, a konstrukcionim, tehničkim pa i estetskim rešenjem, nadmašuju neke brendirane audio uređaje na tržištu. Svi prikazani radovi su nastali u manje-više tehnički skromnim mogućnostima, od materijala koji je trenutno dostupan na slobodnom tržištu, uz uložen veliki trud i entuzijazam i poznavanje tehnike mašinske i ruče obrade. Učešće spoljnih saradnika je bilo neophodno u meri  završne površinske hemijske zaštite, najčešće galvanizacije aluminijuma,  ili obrade gabaritnijih mašinskih delova. Nameravam da  ovaj blog dopunjavam informacijama o novijim radovima, koji su  po nekom kriterijumu izuzetniji ili zavređuju  pažnju i  prikazivanje. Srdačan pozdrav  i  dobro došli na  Leonardov izlog.  :thank_you2:





Entries in this blog

Kućište za HYPEX NCORE power amp za Josipa (YOKE) - jun.2018.

Juna 2018. god. za Josipa, poznatog  samograditelja pod nikom YOKE na hrvatskim diy forumima, urađena dva identična kućišta za ugradnju HYPEX NCORE D Class modula pojačala. Lepe male čvrste kutije dimenzija vis.80 x šir.280 x dub.293mm sa naročito lepom prednjom pločom koju krasi duboko reljefni natpis NCORE. Završna obrada brušenje i crna eloksaža. Više o pojačalima se može pročitati na hrvatskim diyaudio internet forumima.

Leonardo

Leonardo

Kućište za preamp THRESHOLD NS10 - okt.2011 - za Bokija

Kućište urađeno za kolegu Borisa ( Boki Toki Voki ) oktobra 2011.  Sticajem mističnih okolnosti  dobio sam tipske bočne profile za kutije, koje za svoje potrebe proizvodi MIRAUDIO. Prednja ploča, standardno debljine 10mm Alu, brušena i crno eloksirana, gravirani natpisi. Dimenzije kutije su  vis. 90 x šir. 430 x dub. 300mm. Dugmad masivna Alu D45x35. Ostatak kutije urađen od Alu lima debljina 3mm, plastificiran crnom sitnostrukturnom bojom. Nemam fotografije unutrašnjosti pa se nadam da će Boki obezbediti par komada, koliko za arhivu.

Leonardo

Leonardo

EL34 SE Tube Amplifier - Šolaja & Leonardo - 2015.-2016.

Istovremeno su urađena 2 gotovo identična pojačavača, prvi za Šolaju, drugi za mene. Šolajin pojačavač je plave boje i  nazvan SA-AHAT ( single ended sa EL34 u triodnom spoju, izlazna snaga 5W ) prvi put prezentovan publici u JAZZ klubu "PTICA" sredinom decembra 2014. godine. Cevno pojačalo u mom vlasništvu, Mullard EL34 / 6N2P, Yamamoto teflonska podnožja cevi. Mrežni, izlazni trafoi i prigušnica  urađeni u Stevanović Trafo - Niš. Preklopnik kanala ELMA,  regulacija glasnoće plavi ALPS,  montažna šasija i poklopac trafoa Al debljine 5mm brušeni i eloksirani, oklop trafoa Fe lim debljina 1mm obojen istovetnom bojom kao ram kućišta. Ram kućišta urađen od delova parene bukovine i obrađen na cnc mašini, zatim propisno u lakirerskom salonu odrađeni pripremni slojevi, bojenje i lakiranje Burgundy Red bojom. Moja je kompletno konstruisanje, razrada, priprema i  izrada svih metalnih elemenata.  Dragan Šolaja je uradio inženjering i povezivanje svih elektronskih komponenti  unutar uređaja.
        SA-AHAT ( single ended EL34 u triodnom spoju, snaga 5W )

Leonardo

Leonardo

Kućište za Bruno Putzeys preamp LA Vol.5 / jul - avg.2019.

Mali letnji projekat, izrada dva kućišta za Bruno Putzeys  preamp Linear Audio Vol.5 za kolegu  Bocka ( Forum YU3MA - https://forum.yu3ma.net/index.php  )  Kućište je spoljnih dimenzija  vis 60 x šir 230 x dub 180mm, prednja ploča debljine 10mm, brušena. Zadnja ploča deb. 3mm sa otvorima za dva XLR ulaza i XLR jednim izlazom, mrežnim priklučkom i  preklopnim prekidačem. Gornje i bočne ploče debljina 2mm. Svi elementi povezani ugaonim profilima. Kompletna kutija eloksirana crno. Na prednjoj ploči montiran palični prekidač za izbor aktivnog izvora 1/2  i  Al dugme D 35 x 25 za potenciometar. Na donjoj ploči pričvršćene 4 gumi nogice sa metalnim jezgrom D25 x 11mm. Nadam se da ću nakon kompletno završene izrade dopuniti album sa fotografoijama ugrađenog preampa.

Leonardo

Leonardo

Prednja ploča sa akrilnom maskom BABEL J / jun.2009.

Prednja dvodelna ploča od debelog aluminijuma sa ukopanim ležištem za akrilni umetak-masku. Ploče brušene i eloksirane natur. Akrilni umetak-maska, urađen od prozirnog akrila. Sa unutrašnje strane ugraviran duboki natpis BABEL  J  sa  ideogramom ribe. Na akrilnom umetku zabušeno gnezdo za smeštaj LED izvora svetla za efektno pozadinsko osvetljenje.  Urađeno za kolegu Miroslava ( Mikorist )

Leonardo

Leonardo

Kućište za TRESHOLD NS10 preamp / avg.-dec.2015.

Urađeno za kolegu Aleksandra ( Aciko ) . Spoljne mere  vis 70 x šir 435 x dub280 mm. Prednja ploča 10mm, brušena, gravirani natpisi, eloksaža natur. Ostatak kućišta Al lim 2mm, zadnja ploča debljina 3mm, plastificirano crnom sitnostrukturnom bojom.  Dugme selektora D28x28,  dugme pota  D42x28, dugme power prekidača D16. Nogice  D45x17mm.

Leonardo

Leonardo

Kućište za DAC / apr.2011.

Kućište za DAC od aluminijuma. Mašinska i ručna obrada  svih delova. Dugmad komandi i nogice Al. Lice kućišta brušeno. Urađeno prema zamisli i traženim dimezijama za kolegu Igora ( SuperFi )

Leonardo

Leonardo

Kućište za Vladino pojačalo Mk.3 / dec.2014

Kućište dimenzija v100 x š 340 x d267mm. Prednja i bočne stranice su od 10mm debelog Al. Gornja donja i zadnja stranica Al. 3mm. Sve brušeno i eloksirano u natur boji.  Dugme D40 x 25mm, polirano.  Urađeno za kolegu Vukašina.

Leonardo

Leonardo

Kućište za TUBE amp 300B / feb.- jun.2014

Kućište za tube amp 300B urađeno za gospodina Željka Karajovića. Dimenzije  kućišta  v100 x š380 x d520mm, dimenzije  oklopa izlaznih trafoa  v150 x š338 x d138mm.   Kućište urađeno od 4 MDF okvira, lepljeno poliuretanskim lepkom, obojeno u profi lakirernici poliuretanskom bojom. Poklopac oklopa izl. trafoa i montažna ploča urađeni od Al debljine 5mm, plastificirani crno sitno strukturnom bojom. Donja ploča je Al deb.3mm u istoj završnoj boji.  Radovi na elektronici su delo vrsnog tube znalca Alexa Kitića.

Leonardo

Leonardo

Kućište za Tube Phono preamp MM/MC / feb.-apr.2017

Kućište za Tube Phono preamp MM/MC dimenzije (š) 440 x (v) 157 x (d) 290, urađeno za kolegu Bratislava. Materijal kućišta je polutvrdi Al lim debljine 2mm, spolja površinski zaštićen plastifikacijom "polumat crna sitna struktura."
Prednja nadploča Al debljina 4mm, brušena, eloksirana u crno, cnc graviran logo. Zadnja nadploča Al deb. 2mm, eloksirana crno, natpisi cnc gravirani. Unutrašnjost je podeljena razdvojnim pregradama radi smanjenja međusobnog uticaja elemenata napajanja i modula koji obrađuju signal.

Leonardo

Leonardo

Kutija za JL Sounds AK4490DAC DSD&PCM / maj. 2017.

Finalizovan još jedan midy projekat. Urađeno kućište za JL Sounds DIY AK4490 32-bit 2ch Audio DAC, rad kolege Vukašina Jovanovića. Kućište je veličine (š)164 x (v) 70 x (d) 222, 100% Al. natur eloksirano. Tehničke karakteristike DACa se mogu videti na sledećoj stranici - http://jlsounds.com/ak4490.html.

Leonardo

Leonardo

Kutija za JL Sounds DAC i PHONO PRE - Zbrujić / apr.-maj 2017.

Spoljne dimenzije v70 x š175 x d220. Prednja ploča debljine 8mm na obe kutije.   Prednja ploča  JL Sounds DACa ima otvor za displej  i  4 dugmeta komandi, koja direktno naležu na mikrotastere kontrole. Svi limovi su debljine 2mm, međusobno spojeni specijalnim ugaonim profilom. Prednja ploča brušena a svi delovi kućište su eloksirani crno.

Leonardo

Leonardo

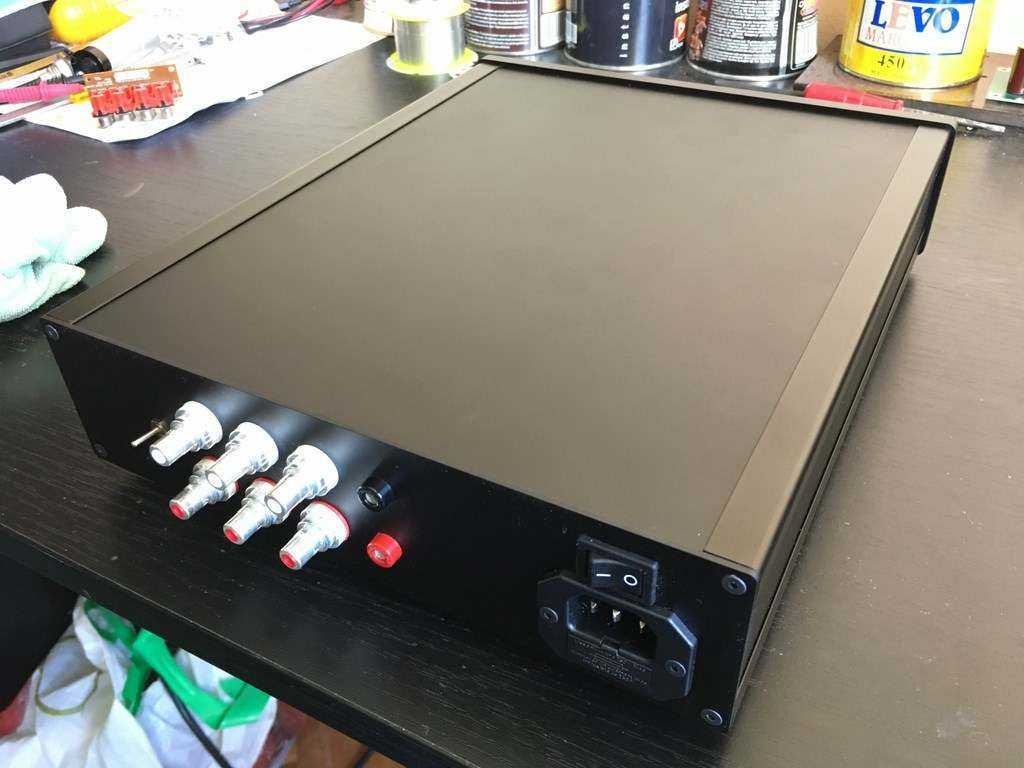

Kutija za PHONO PRE - Zbrujić / maj 2017.

Kućište za PHONO PRE. Spoljne dimenzije v67 x š250 x d300. Aluminijumski lim 2mm, specijalni ugaoni profili, zadnja ploča deb 3mm, prednja ploča debljine 10mm. Svi elementi eloksirani crno. Urađeno za forumskog kolegu Zbrujića u  maju 2017.





Leonardo

Leonardo

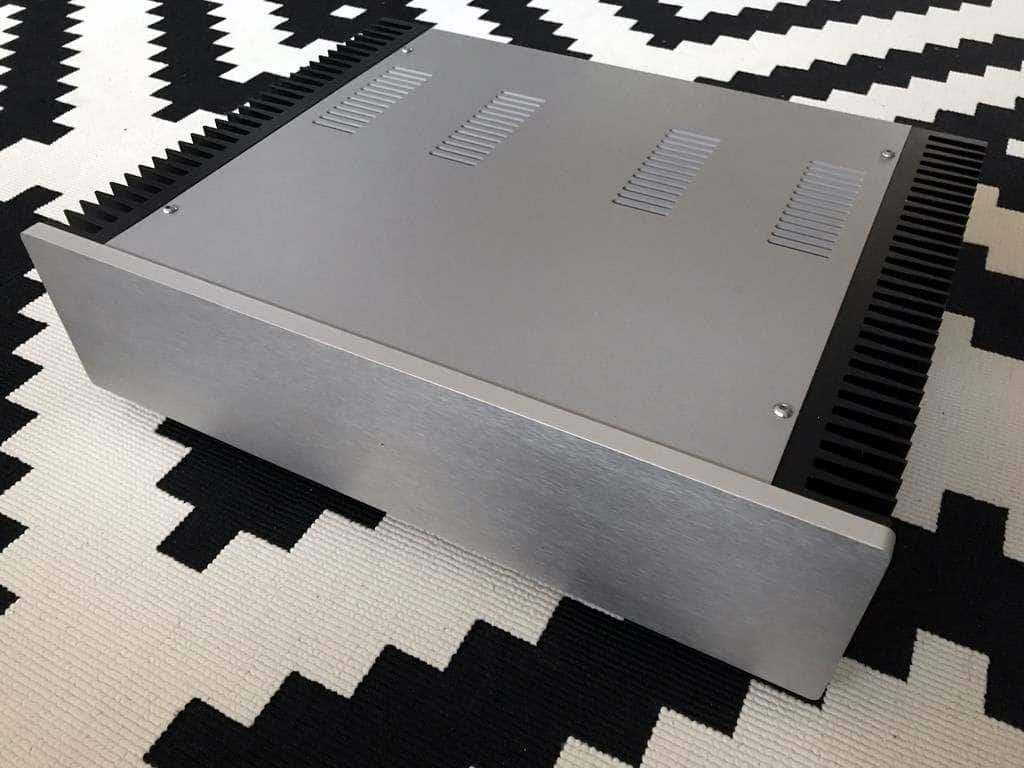

"Zimsko pojačalo" - varijacija na temu Vladino pojačalo CMA / dec.2018

Kućište za "Zimsko pojačalo" - varijacija na temu Vladino pojačalo CMA. Spoljne dimenzije  v103 x š410 x d310mm. Hladnjaci Fischer SK56x100. Kompletno urađeno od Al. deb 3mm, prednja ploča deb10 x v103 x š410mm. Površine maš. brušene, eloksirane natur svetlo. Urađeno za kolegu Vukašina, decembar 2018.

Leonardo

Leonardo
