Urađena za kolegu Duleta Mehaničara.

Prednja ploča 10x150x400mm za pojačalo  i  pregradne hladnjačke ploče  10x120x170 i 10x100x160mm  za montažu tranzistor.

O elektronici  i svim detaljima konstrukcije, merenjima itd. na adresi   https://www.hifisonix.com/wp-content/uploads/2025/06/nx2-Amplifier-1.pdf

Urađeno   septembra 2024.

Urađeno  januara 2022.

        Završeno,  ПУСК! 🙂

Urađeno  jul 2020.

Godina izrade 2019.

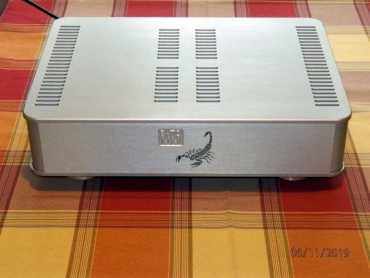

Čuveni BATO MM, pojačalo napravljeno u veoma velikom broju komada ( preko 500 komada ) i varijacija. Zamisao sklopa pripada kolegi Dragoljubu Aleksijeviću poznatijem pod nikom Macola (forum YU3MA), a razvoj i veliki doprinos popularnosti, praktičnom izvođenju i realizaciji grupnih nabavki delova i el pločica zahvalni smo kolegama:  HMAP, Dragan 100, Braca, MikiKG i svima koji su svoja iskustva podelili na spomenutom forumu.

Sve detalje i kompletnu storiju o nastanku i razvoju možete ispratiti u temi posvećenoj ovom pojačalu na sledećoj adresi

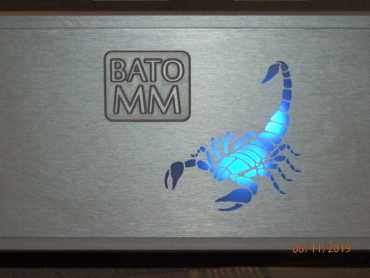

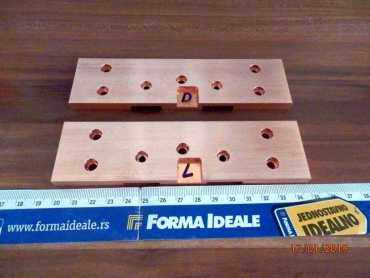

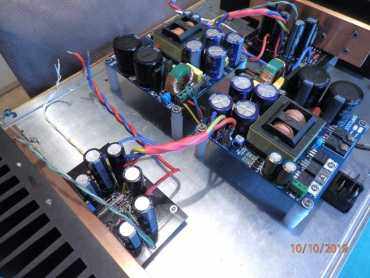

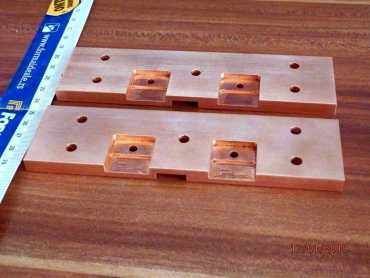

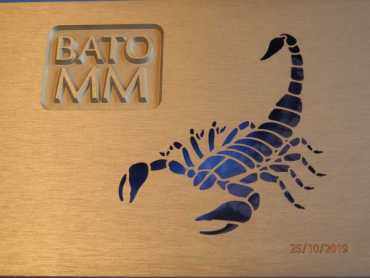

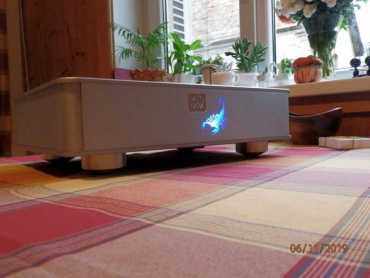

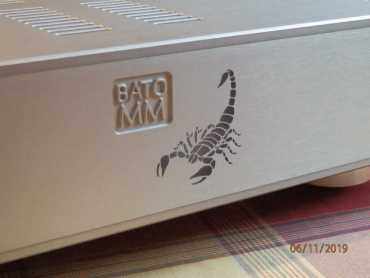

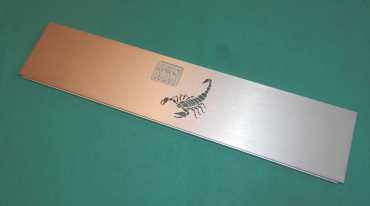

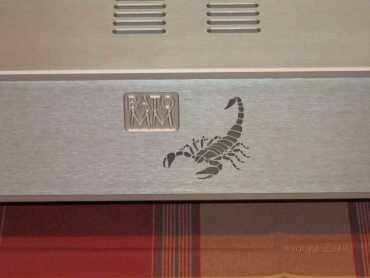

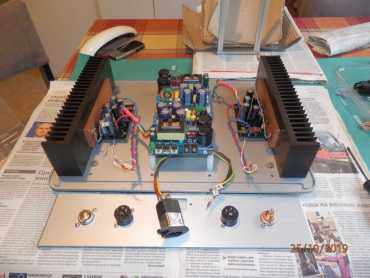

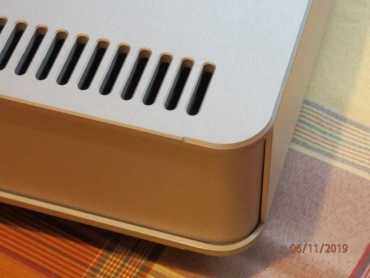

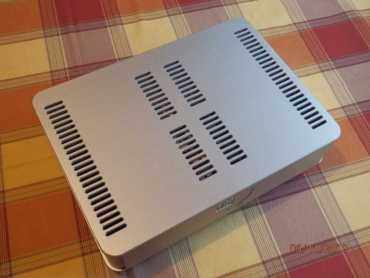

Moj primerak je urađen sa vrlo kvalitetnim smps napajanjima connexelectronic SMPS300RE. Svaki kanal ima svoje napajanje. IEC mrežna utičnica je sa filterom. Kola LM 3886 su na hladnjake pritegnuta bakarnim šinama koje sam uradio i napasovao da idealno naležu na LM i hladnjak, i savršeno odvode toplotu sa prednje i zadnje strane kola. Kućište čine gornja i donja ploča debljine 6mm, koje u "sendviču" drže:  10mm prednju i 3mm debele bočne i zadnju ploču. Na prednjoj ploči su precizno prosečeni otvori u koje je nalivena smola koja dozvoljava da plava LED osvetli lik Škorpiona. Ovo je jedan vid zahvalnosti  Macoli čiji je avatar plavi škorpion.

Midi projekat - Izrada alata za savijanje klirita, radio  okt.-nov.2024.

Praveći jednu korisnu mašinu za lične potrebe, dođem u situaciju da treba da napravim oklop-poklopac za upravljačke module na toj mašini. Uredno spremim crtež sa dimenzijama i zahtevima kako poklopac treba da izgleda, kao i smernice šta mi je naročito važno jer poklopac treba da uklopim sa elementima pod poklopcem. Dam narudžbinu lokalnoj firmi koja se predstavlja kao "rešavamo vaš problem" sa verom da je to za njih "a piece of cake". Naravno nije bilo tako, zadovoljstvo je bilo samo delimično, tako da sam i platio i kasnije sam rešavao problem koji sam platio da bude rešen. Škola 💰.

Zato odlučim da napravim jednostava ali vrlo praktičan alat za grejanje i savijanje klirita. U restlovima materijala sam već imao komad BOSCH Alu profila 50x100x600mm, na kome sam prosekao kanal koji otkriva ugrađeni grejač. Kupio kvarcni grejač 500W, jedan regulator do 2000W, malo se zabavljao oko izrade delova za kutijicu regulatora i na kraju sve sklopio. Trebalo bi uraditi još graničnik za precizno određivanje mere linije zagrevanja. Može da sačeka.

Rad je vrlo komforan. Potenciometrom se lako odredi nivo zagrevanja grejača. Zona u kojoj se prislonjeni klirit greje je dovoljno uska da se klirit savija u vrlo pravilnom i uskom polju. Vreme zagrevanja za debljinu klirita 6mm bude oko 20-25sec, ali se reguliše potenciometrom, i nije kritično.

Sada se mirno spava i sanja neki novi pomoćni alat. Idemo dalje.

Još jedan od provereno dobrih DAC rešenja,  JLSounds AK4493. Više manje ista konfiguracija kao što je rađena već dvadesetak puta.

Novitet je povećanje akrilnog zaštitnog senila displeja, da bi i IR senzor bio pokriven njime.

Kućište veličine V70 x Š173 x D210mm, prednja ploča debljine 10mm zbog ugradnje displeja i senila.

Graviran natpis KHADAS na prednoj ploči.

To je jedna minimalna konfiguracija differencijalnog pretpojačavača sa regulacijom jačine zvuka po Baxandall-u. Koristi se linearni potenciometar i 2xLM4562, zatim 1/2 TL072 (kao servo) po kanalu. Na pločici su dva balansirana  ulaza sa relejnim preklapanjem, kojima se upravlja jednostavnim dvopoložajnim paličnim preklopnikom.

Prototip je zaslugom kolega sa foruma DIY Electronic projects – forum.YU3MA.net  pretvoren u grupni projekat, izrade pločica i nabavke elemenata, te završnog sklapanja i merenja u skladu sa mogućnostima učesnika. Uspešno je urađeno desetak uređaja, možda i više u međuvremenu. Neki su ugrađivani u zasebna kućišta, da rade kao autonomni uređaj  a neki opet u izlazna pojačala kao integrisana regulacija jačine.

Kućište je spoljnih dimenzija  vis 60 x šir 230 x dub 180mm, prednja ploča debljine 10mm, brušena. Zadnja ploča deb. 3mm sa otvorima za dva XLR ulaza i XLR jednim izlazom, mrežnim priklučkom i  preklopnim prekidačem. Gornje i bočne ploče debljina 2mm. Svi elementi povezani ugaonim profilima. Kompletna kutija eloksirana crno. Na prednjoj ploči montiran palični prekidač za izbor aktivnog izvora 1/2  i  Al dugme D 35 x 25 za potenciometar. Na donjoj ploči pričvršćene 4 gumi nogice sa metalnim jezgrom D25 x 11mm.

         Preamp na pomoćnoj montažnoj šasiji, u fazi izrade.

 Napajanje  +/-15VAC  /  Regulaciju vrše HYPEX HPR12/HNR12  regulatorI na ulazu napajanja.

Moje tehničke mogućnosti i veština rada sa SMD komponentama nisu obećavali uspešno i kvalitetno lemljenje delova na pločicu, pa sam angažovao kolegu Dejana - Impulsa koji je ovaj deo posla uradio profesionalno i vrhunski. Konačno ugradnju u moje kućište sam odradio sam, sa velikim zadovoljstvom.

Sa pripadajućim DIY kablovima -   Neutric XLR - Mogami 2549 - REAN RCA

O  PURIFI modulima  može se pročitati na adresi -  https://purifi-audio.com/eigentakt/

Review and Measurements of Purifi 1ET400A Amplifier - https://www.audiosciencereview.com/forum/index.php?threads/review-and-measurements-of-purifi-1et400a-amplifier.7984/

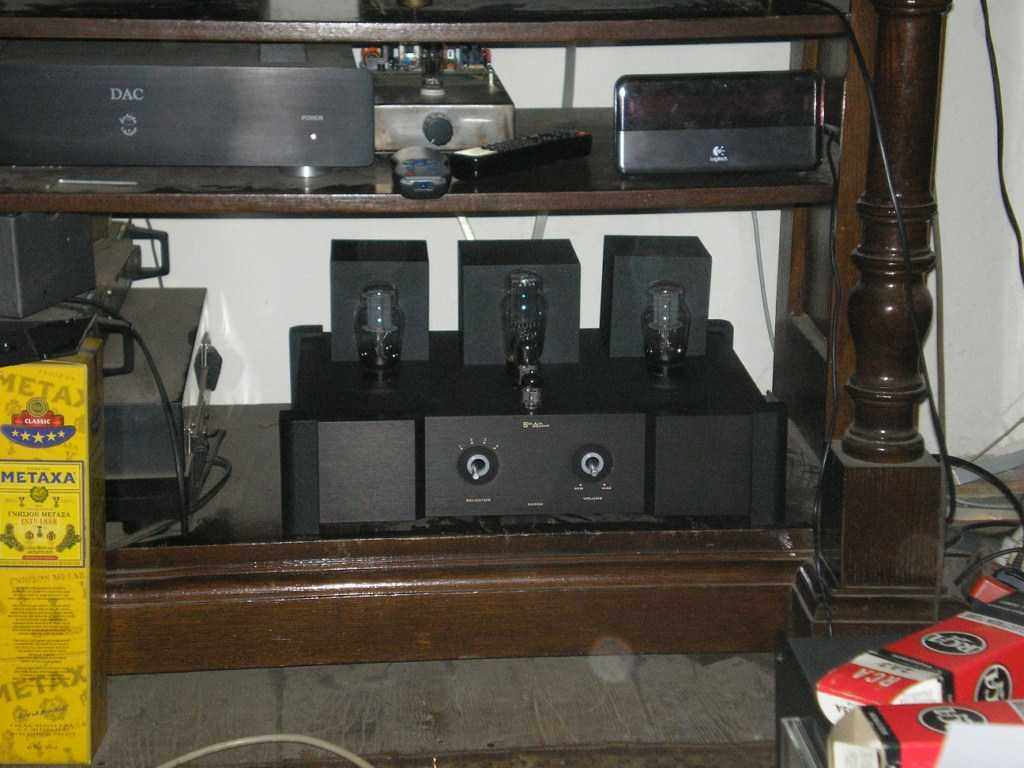

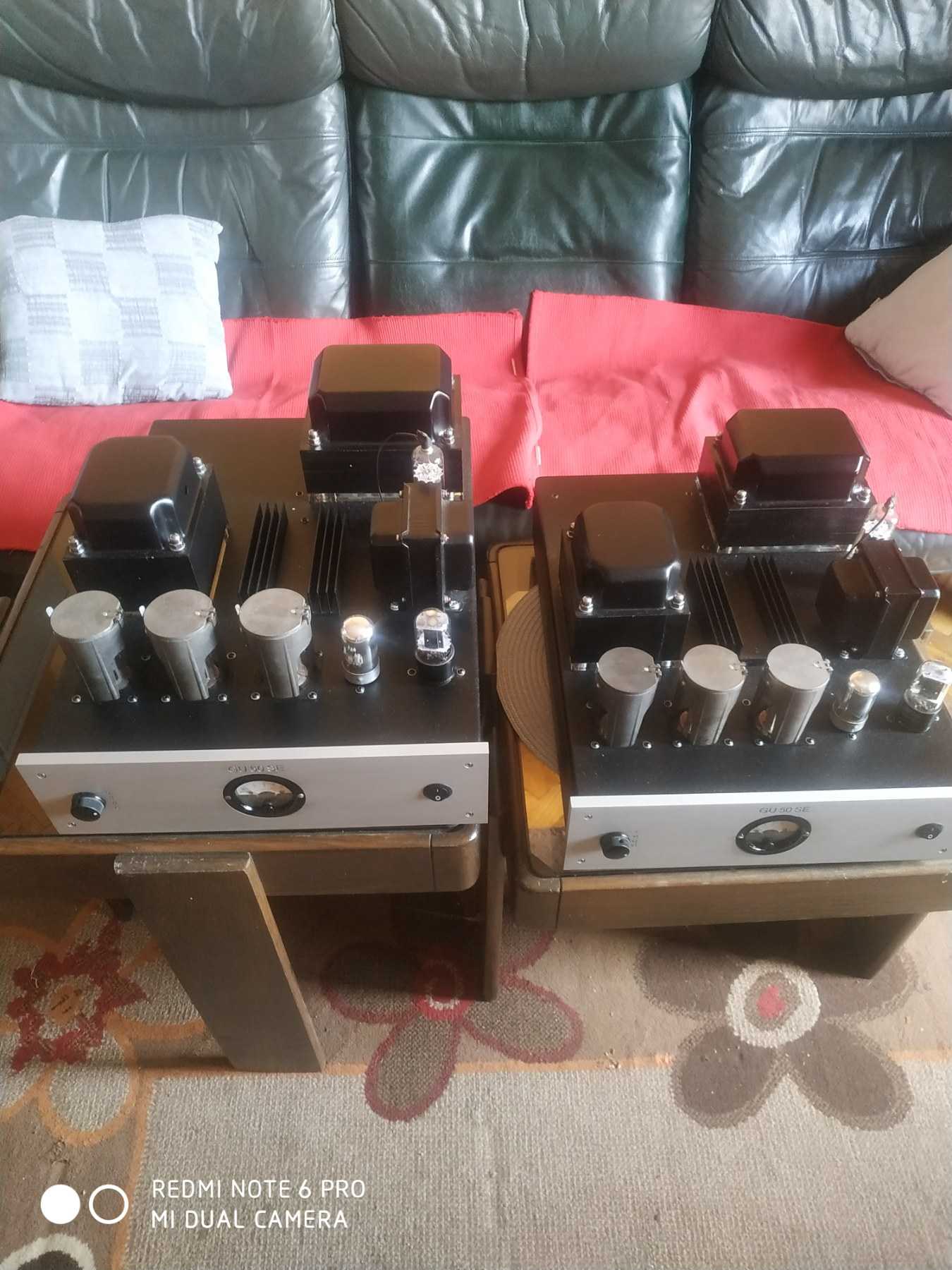

Cevno pojačalo u mom vlasništvu, Mullard EL34 / 6N2P, Yamamoto teflonska podnožja cevi. Mrežni, izlazni trafoi i prigušnica  urađeni u Stevanović Trafo - Niš. Preklopnik kanala ELMA,  regulacija glasnoće plavi ALPS,  montažna šasija i poklopac trafoa Al debljine 5mm brušeni i eloksirani, oklop trafoa Fe lim debljina 1mm obojen istovetnom bojom kao ram kućišta. Ram kućišta urađen od delova parene bukovine i obrađen na cnc mašini, zatim propisno u lakirerskom salonu odrađeni pripremni slojevi, bojenje i lakiranje Burgundy Red bojom. Moja je kompletno konstruisanje, razrada, priprema i  izrada svih metalnih elemenata.  Dragan Šolaja je uradio inženjering i povezivanje svih elektronskih komponenti  unutar uređaja.

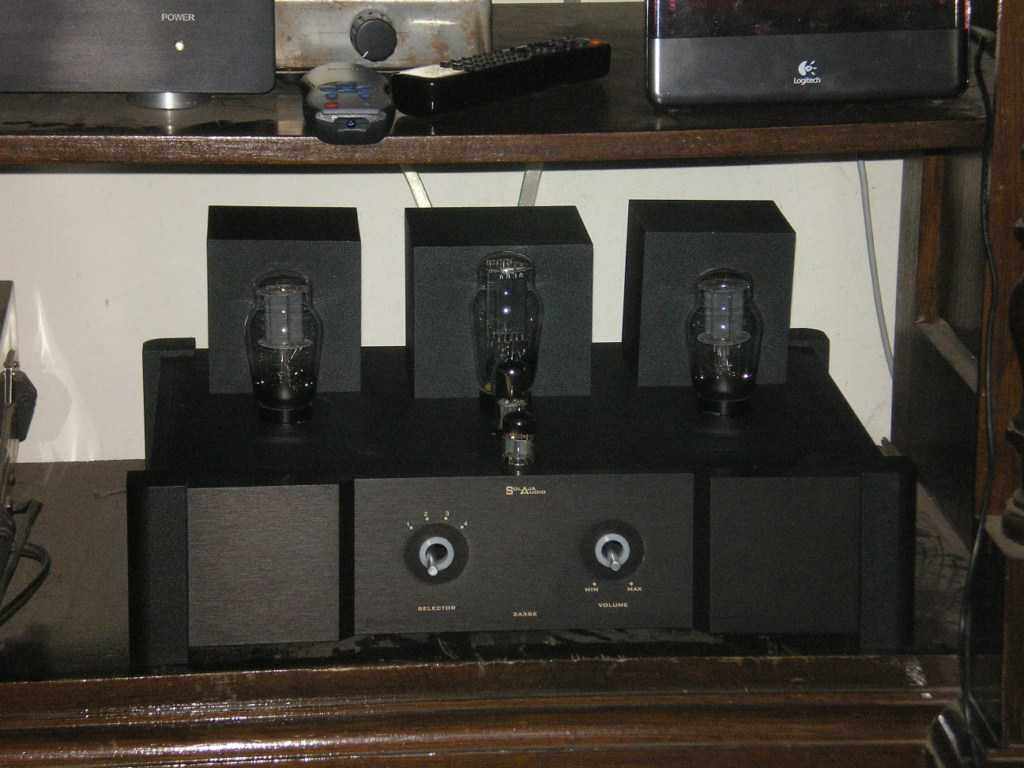

    SA-AHAT - Šolajin amp ( single ended EL34 u triodnom spoju, snaga 5W )

No Name - Leo amp

Kućište je spoljnih dimenzija  vis 60 x šir 230 x dub 180mm, prednja ploča debljine 10mm, brušena. Zadnja ploča deb. 3mm sa otvorima za dva XLR ulaza i XLR jednim izlazom, mrežnim priklučkom i  preklopnim prekidačem. Gornje i bočne ploče debljina 2mm. Svi elementi povezani ugaonim profilima. Kompletna kutija eloksirana crno. Na prednjoj ploči montiran palični prekidač za izbor aktivnog izvora 1/2  i  Al dugme D 35 x 25 za potenciometar. Na donjoj ploči pričvršćene 4 gumi nogice sa metalnim jezgrom D25 x 11mm. Nadam se da ću nakon kompletno završene izrade dopuniti album sa fotografijama ugrađenog preampa.

Davne  2008.godine, početkom poznanstva i saradnje Šolaje i mene, nastala je ova divna moderno dizajnirana prednja ploča. Šolaja je završavao rad na svom TVC pasivnom preampu i već imao dogovorenu izradu solidne kutije. Tražio je da mu uradim ovu prednju ploču sa prstenastim senilom od tamno rubin klirita iza kojeg je stajala el. pločica sa LED pokazivačima nivoa, a u centralnom "oku" postavljen IR senzor za upravljanje daljinskim komandama.        Sa desne strane 3 inox komandna tastera niskog profila, sa kratkim klikom. Moderno, fensi, praktično, kvalitetno. Nemam fotografije unutrašnjosti, ali znam da je prepuno gvožđa, releja, žice... Šta ja znam

Ploča ima dimenzije 140 x 480mm. Urađena je od 10mm debelog brušenog aluminijuma, dugmad komandi D15mm.

Akrilni umetak-maska, urađen od prozirnog akrila. Sa unutrašnje strane ugraviran duboki natpis BABEL  J  sa  ideogramom ribe.

Na akrilnom umetku zabušeno gnezdo za smeštaj LED izvora svetla za efektno pozadinsko osvetljenje.

Urađeno za kolegu Miroslava ( Mikorist )
