Ljuba Grozni

Regeneracija vakumskih cevi

Preporučeni Komentari

Pozdrav drustvo

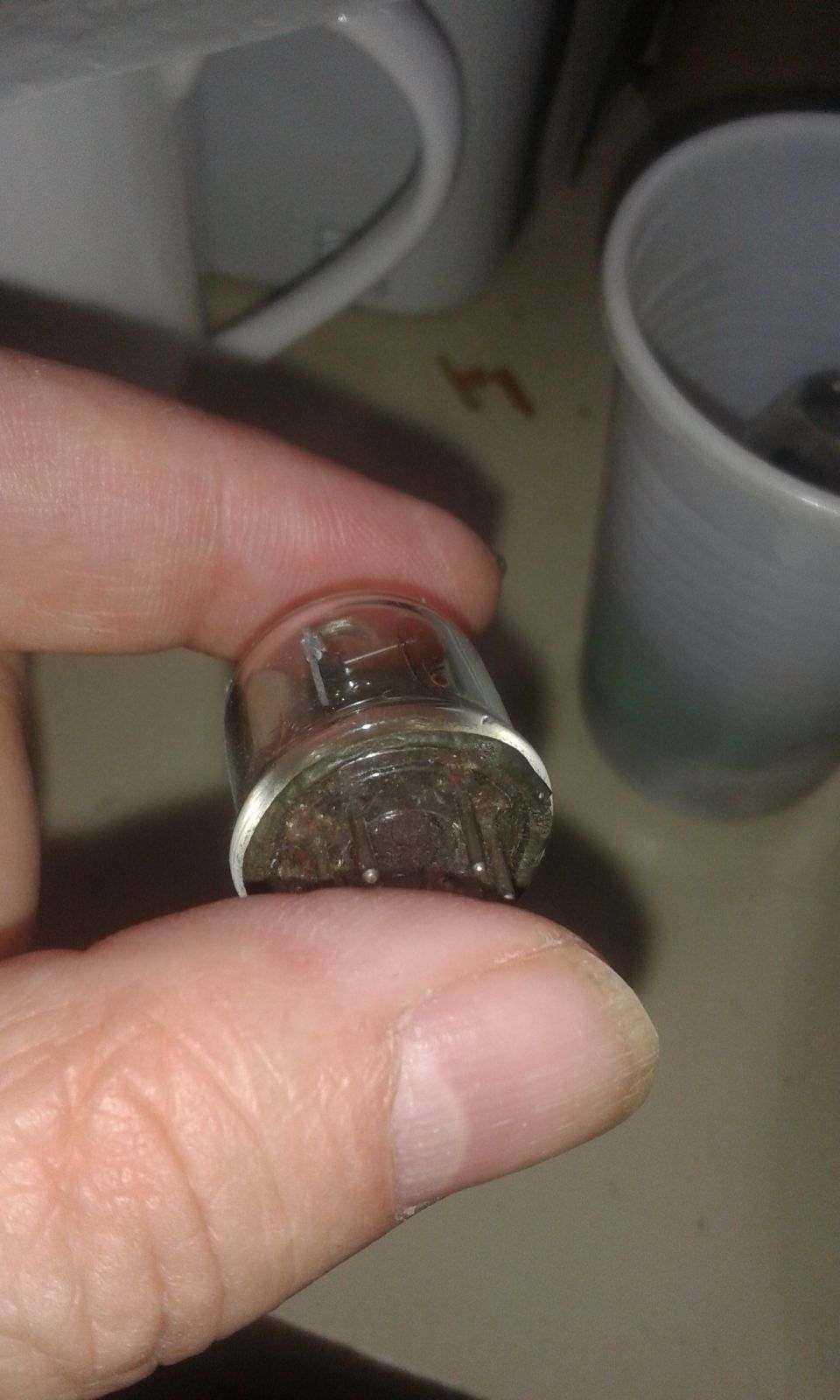

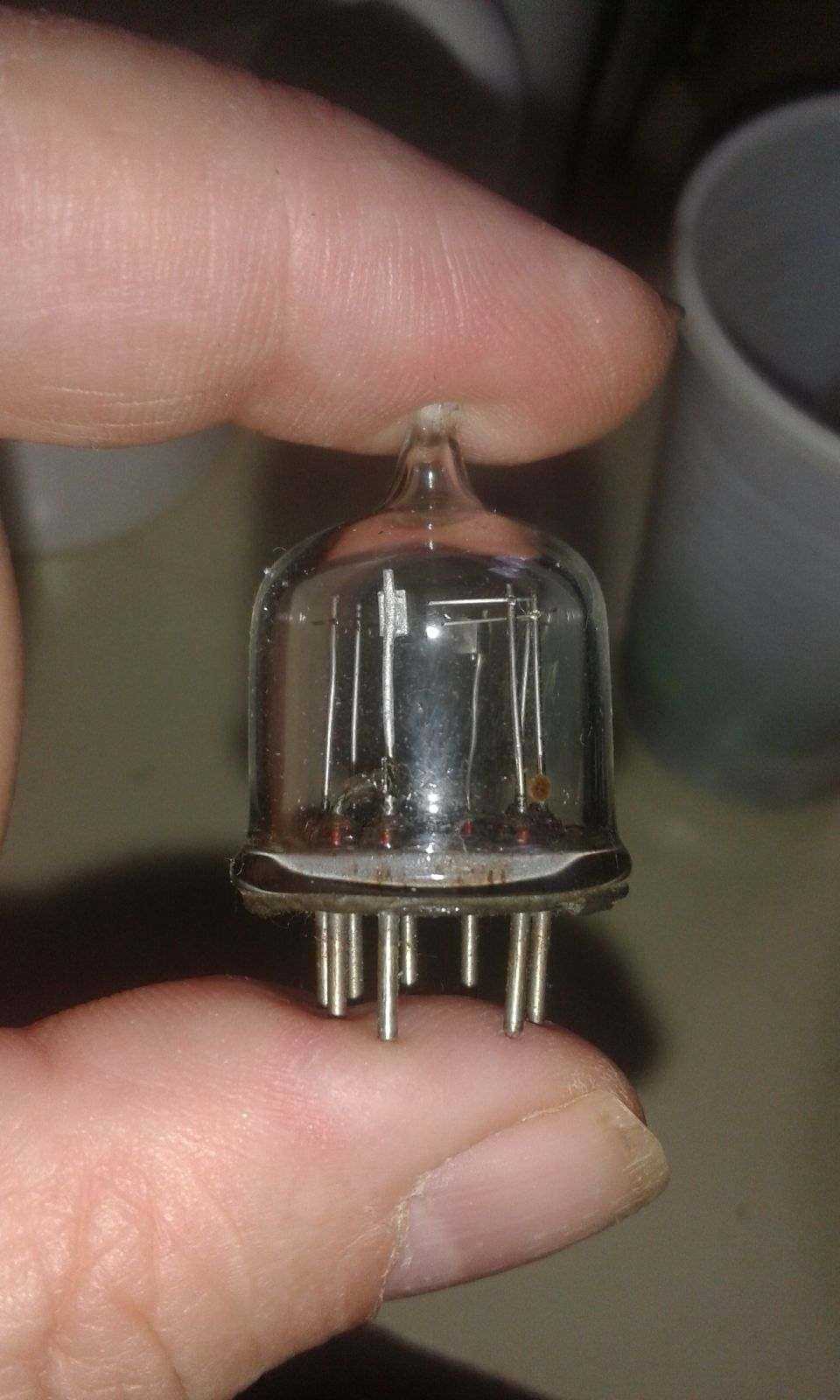

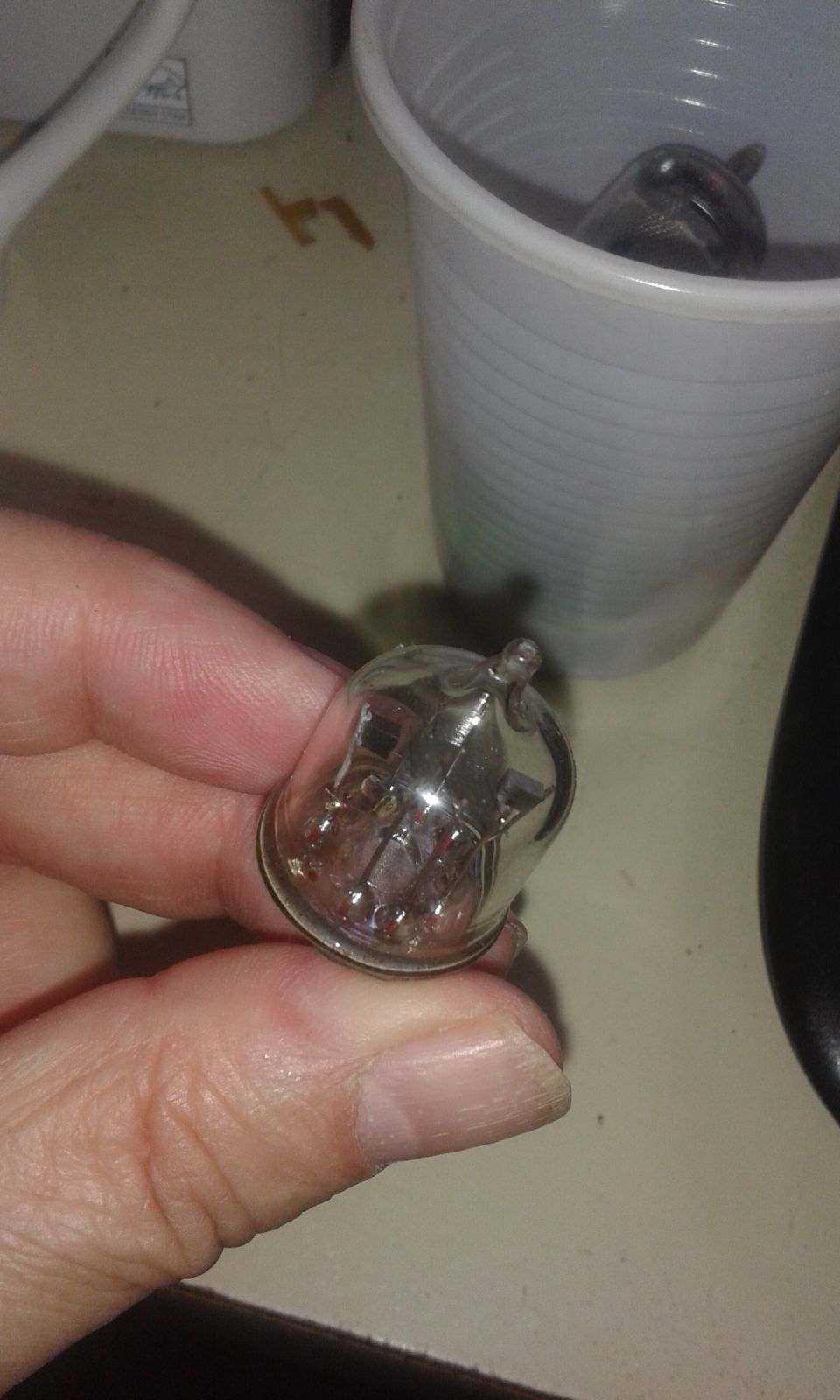

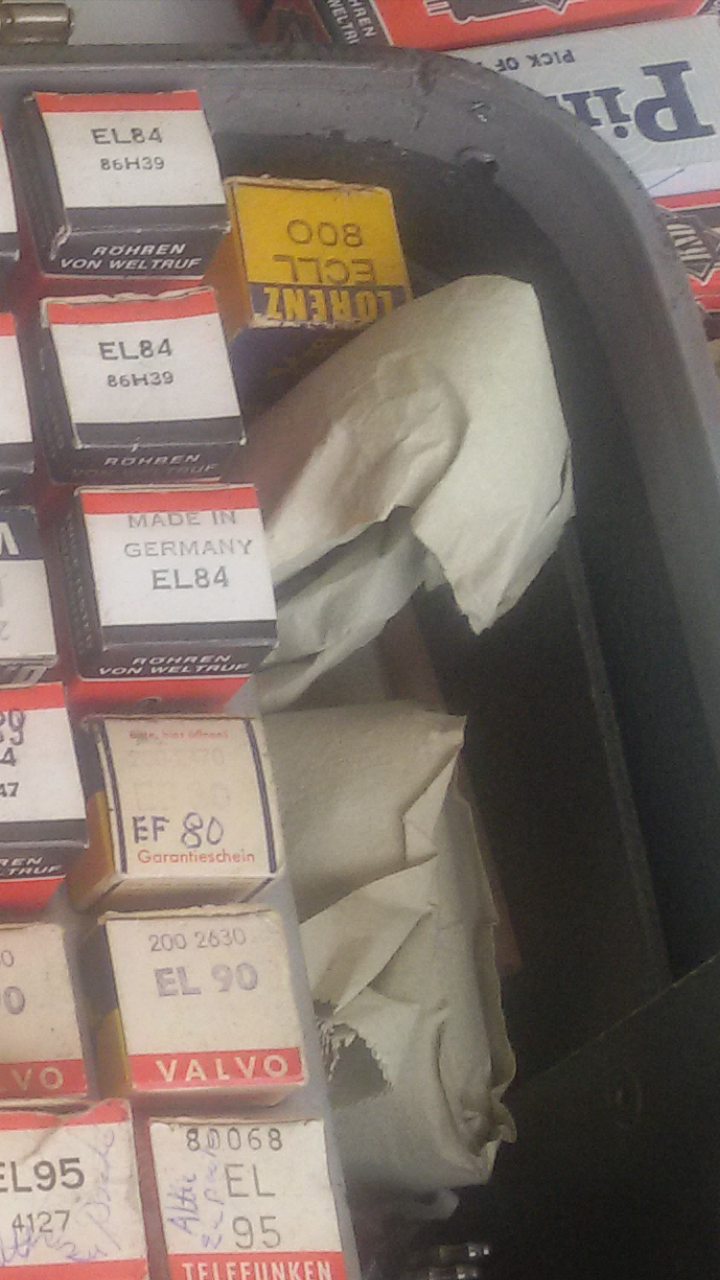

iznerviran cenom i tezinom nabavke Lorencove lampe ECLL 800,pogled mi pade na moj stari regenerator katodnih cevi .Pomislih , zasto ne .Uspeh je kod kvalitetnih ekrana bio preko 80 procenata , osim Sony Trinitron.Pogledam malo na mrezi i nadjem ovo    www.youtube.com/watch?v=Uv0D1-2cVg0  i ovo  patents.google.com/patent/US2783116A/en i jos mnogo toga .Zanima me da li je neko od forumasa pokusao ovako nesto i iskustva.Izvinjavam se ako je tema vec bila .Lep pozdrav svima

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 5/22/2020 at 6:38 PM, aaa zmaju! said:

Imam ja cevku, ne znam samo da li je nova, ne sećam se, a trenutno nisam kod kuće da proverim. @Ljuba Grozni ako je želiš pokloniću ti je.

Hvala najlepse ,vlasnik aparata je porucio odnekud za oba kanala ,ali u svakom slucaju moracu da isprobam nesto od onoga sto pronadjem na netu ,ideja mi je jako zanimljiva .Hvala jos jednom

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 5/22/2020 at 5:45 PM, Ljuba Grozni said:

Zanima me da li je neko od forumasa pokusao ovako nesto i iskustva

U vrlo retkim slucajevima kada su neregularnosti benigne, funkcionisu neke rejuvenacije. Na filmu je par opcija, ili zagadjenost katode ili neka neregularnost sa grejacem. Posebna prica su DH lampe, gde tretiranje i kuvanje grejaca izazove malo ekstrudiranja barijuma(ii torijuma) na povrsinu, pa se obnovi neki deo emisije. Na nedefinisan period.

Ozbilna rejuvenacija podrazumeva zamenu grejaca i getera, uz neko ciscenje resetki, pa onda sklapanje, vakuumiranje i dodatno pripaljivanje getera pre upotrebe.

Vrlo skup i zahtevan proces za jeftine lampe..i ove skupe audio se mogu smatrati jeftinima, proces je par koraka ispod proizvodnje nove lampe

Cak je i ozbiljna rejuvenacija ekrana, osim ciscenja katoda, podrazumevala zamenu baze ekrana sa sve topovima, vakuumiranje uz odgrevanje i priblizno nov ekran...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Опис

26. фебруара 1957. ЈЈ СЦХАЕДЛЕР: зрм. МЕТОДА РЕЈУВЕНАТИОНА ВАКУУМСКЕ ТУБЕ Објављено 6. јула 1953. Сједињене Америчке Државе Патентна метода за помлађивање вакуумске цеви Јохн Ј. Сцхаедлер и Дваин А. Схиппс, Кансас Цити, Мо.

Пријава 6. јула 1953., серијски број 366,106

2 потраживања. (Цл. 316-2) Овај проналазак се односи на подмлађивање вакуумске цеви и има за своју примарну сврху обезбеђивање побољшане методе и уређаја за враћање старих и неисправних вакуумских цеви на корисност уклањањем из њих кратких елемената и реактивацијом његове катоде до нивоа емисионих способности задовољавајућег за ефикасан рад цеви.

Раније методе подмлађивања вакуумске цеви и њихови уређаји подвргнути су озбиљним ограничењима и недостацима, посебно недоследности резултата добијених са њима, као и изразито привременој природи рестаурације добијене чак и цевима чија је обрада у почетку била успешна.

Сходно томе, најважнији је циљ овог проналаска обезбедити поступак и уређај за подмлађивање вакуумске цеви који превазилази таква ограничења и недостатке који су искусили претходним методама и уређајима и прилагођен је за успешно враћање готово свих претходно необрађених цеви које су подвргнуте поступку на корисност током разумног периода након такве обраде, чиме се значајно продужава радни век цеви. 7

Други важан циљ овог проналаска је пружање поступка подмлађивања вакуумске цеви чија пракса неће резултирати д'амагетом или неповољним променама у радним карактеристикама епрувете.

Други важан циљ овог проналаска је „пружање“ методе подмлађивања вакуумске цеви посебно прилагођен за употребу са катодним зрацима и телевизијским типима .туб'е.

Други важан циљ овог проналаска је стварање једноставног, јефтиног уређаја који је заштићен од будала, посебно прилагођен за употребу у примени методе: проналаска.

Остали важни циљеви овог проналаска постаће јасни или ће „бити јасни - како напредује наредна дефиниција.

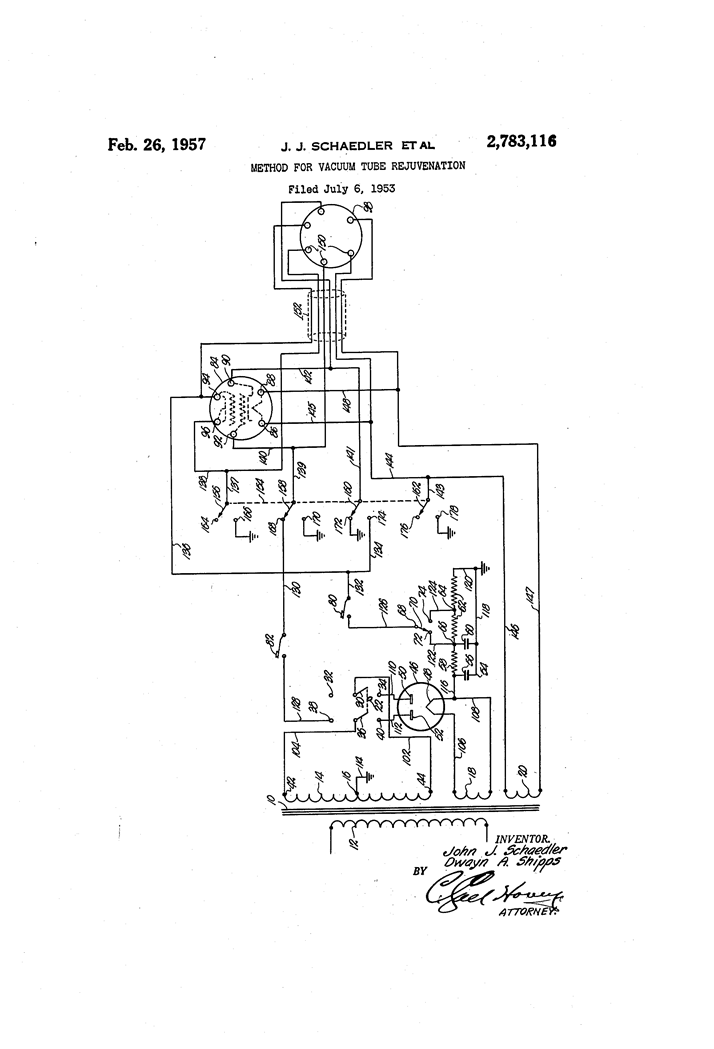

Једнострука фигура или цртање је схематски дијаграм ожичења пожељног облика уређаја за практиковање поступка овог проналаска.

Најчешћи разлози за неуспех вакуумских цеви као „резултат уобичајене употребе“ су ремењи унутарњих елемената и смањене могућности емисије катоде. Како се користи цев, активни премаз "на њеној катоди се постепено постаје све мање и мање активан - катода је једини део епрувете који се заправо истрошује." Верује се да ће тај ефекат настати због поступног алекспендитруја. катода његовог активног премаза 'материјал1 издувавањем ситних честица истих током периода емисије и постепеним накупљањем на катоди танког спољашњег филма релативно неактивног материјала који покрива однос према -те-: активном делу активног дела премаз, који филм спречава преостали активни део '

То су "ти догађаји", јер је и већина већине кратких елемената међу елементима, примећено је да су многи З, 783, 1, 6, патентирани 26. фебруара,

танке само неколико хиљадних инча када су хладне,

а често за само једну или две хиљаде када се загреју, јасно је да се постепено накупља. од катодног материјала који се троши између елемената, посебно између катоде и прве или контролне решетке која се налази уз њу с обзиром на истодобне формације на катоди горе поменутог филма, на крају ће се створити кратке спојнице између елемената. број случајева. Претходни покушаји подмлађивања вакуумске цеви напорима да се превазиђе. ефекти таквих услова резултирали су или оштећењем епрувете на други начин и мењањем његових радних карактеристика или само делимичним подмлађивањем ограничене ефикасности за периоде прекратке да би оправдали време и трошкове који су укључени у обраду епрувете. Већина, ако је нису сви такви претходни методи укључени у наношење цеви на цев, ф или неко дуже време, напон који знатно прелази карактеристични или нормални напон на коме је цев дизајнирана да делује и уобичајено се користи у уобичајеним применама, а сврха је да се прегрева премаз материјала на катоди до разбити спољни филм релативно неактивног материјала који се формирао на њему. Ова врста обраде резултира, међутим, великим површинским неправилностима и пукотинама на превлаци катоде, са посљедичним мртвим мрљама на узорку емисије катоде, као и недовољном скраћивању крајњег могућег корисног вијека цијеви. У случају катодних и телевизијских туша посебно, такве мртве тачке су неподношљиве за задовољавајуће перформансе. ви напон убитачно већи од карактеристичног или нормалног напона на коме је цев дизајнирана да делује и обично се користи у уобичајеним применама, а сврха је да се прегрева превлака материјала на катоди да би се разбио спољни филм релативно неактивног материјал формиран на њима. Ова врста обраде резултира, међутим, великим површинским неправилностима и пукотинама на превлаци катоде, са посљедичним мртвим мрљама на узорку емисије катоде, као и недовољном скраћивању крајњег могућег корисног вијека цијеви. У случају катодних и телевизијских туша посебно, такве мртве тачке су неподношљиве за задовољавајуће перформансе. ви напон убитачно већи од карактеристичног или нормалног напона на коме је цев дизајнирана да делује и обично се користи у уобичајеним применама, а сврха је да се прегрева превлака материјала на катоди да би се разбио спољни филм релативно неактивног материјал формиран на њима. Ова врста обраде резултира, међутим, великим површинским неправилностима и пукотинама на превлаци катоде, са посљедичним мртвим мрљама на узорку емисије катоде, као и недовољном скраћивању крајњег могућег корисног вијека цијеви. У случају катодних и телевизијских туша посебно, такве мртве тачке су неподношљиве за задовољавајуће перформансе. ви сврха је да се прегрева превлака материјала на катоди да би се разбио спољни филм релативно неактивног материјала који се на њему формирао. Ова врста обраде резултира, међутим, великим површинским неправилностима и пукотинама на превлаци катоде, са посљедичним мртвим мрљама на узорку емисије катоде, као и недовољном скраћивању крајњег могућег корисног вијека цијеви. У случају катодних и телевизијских туша посебно, такве мртве тачке су неподношљиве за задовољавајуће перформансе. ви сврха је да се прегрева превлака материјала на катоди да би се разбио спољни филм релативно неактивног материјала који се на њему формирао. Ова врста обраде резултира, међутим, великим површинским неправилностима и пукотинама на превлаци катоде, са посљедичним мртвим мрљама на узорку емисије катоде, као и недовољном скраћивању крајњег могућег корисног вијека цијеви. У случају катодних и телевизијских туша посебно, такве мртве тачке су неподношљиве за задовољавајуће перформансе. ви као и код неоправданог скраћивања крајњег могућег корисног века цеви. У случају катодних и телевизијских туша посебно, такве мртве тачке су неподношљиве за задовољавајуће перформансе. ви као и код неоправданог скраћивања крајњег могућег корисног века цеви. У случају катодних и телевизијских туша посебно, такве мртве тачке су неподношљиве за задовољавајуће перформансе. ви

Метода овог проналаска превазилази недостатке претходних поступака равномерним уклањањем или пухањем непожељног спољног филма на катоди на начин који оставља активни део катодне облоге изложене и под условом за даљу корисну услугу у функцији емитер суштински једноличног узорка електрона, без оштећења епрувете или. промена њене везе односи се на обнављање катодне способности цеви не делује у пре-постојећим кратким елементима између елемената, а метода: при чему се нужно намерава елиминација таквих врста. Даље, пошто уклањање спорног неактивног филма са катоде укључује ослобађање унутар епрувете ситних честица катодног материјала, иритерелектронске кратке хлаче повремено су изазване самом обнављањем емисије катоде, што захтева укључивање у цјелокупни третман корака за уклањање таквих шортова након рестаурације катоде. Ја

Разумеће се да било који од конвенционалних метода и средстава за испитивање епрувете која се третира на кратке траке и могућности емисије катоде пре, за време и после третмана може бити коришћен у вези са поступком подмлађивања цеви предвиђеним овим проналаском.

Позивајући се сада, точније, на. Кораци укључени у нашу методу, први корак је применити на жаруљу цеви напон и струју једнаку оном карактеристичном напону и струји при којој је нормално. управљани, односно стандардни радни напон и струју који је препоручио произвођач тубеас-а. које су одговарајуће вредности када се епрувета која се користи у апликацији значајно премашена. Исто тако је важно да кад год је то могуће, иако није нужно, цев која се третира буде постављена вертикално са њеном базом према доле, како би елементи цеви били вертикални са отвореним крајевима на дну како би се омогућило изливање између елемената материјала отпуштено од елемената током изгарања кратких шортова и уклањања неактивног катодног филма.

већи напони се дају за брже деловање и потпуније уклањање материјала што узрокује кратак, око 400 волти је задовољавајуће за уклањање већине кратких спојева, иако су потенцијали изнад око 650 волти, а понекад и око 800 волти потребни за више озбиљни случајеви. Може се приметити да такав потенцијал може, по жељи, истовремено да се примењује између сваког пара суседних елемената цеви или да изгори више од једног кратког тренутка или да спречи било какву могућност формирања новог кратког споја између једног пар елемената као резултат одбацивања материјала до њих, што изазива кратак између другог пара елемената. У сваком случају, важно је у овом кораку да се потенцијал примени тако да катода буде у позитивном потенцијалу у односу на прву или контролну мрежу, да би се спречила прекомерна емисија електрона од стране катоде као резултат непожељног спровођења у цеви између кратких елемената. Очигледно је да, ако не постоји кратко у цеви, овај корак се може изоставити.

Следеће: ако претпоставимо да су конвенционална испитивања показала да су емисионе могућности катоде цеви испод прихватљивог нивоа за добре перформансе,

високонапонски потенцијал наизменичне струје, по могућности у опсегу од 700 до 900 волти, примењује се између катоде цеви и прве или контролне мреже цеви, при чему се катода уземљује како би се спречило пражњење између катоде и филамента цеви , током периода пожељно између А и секунде, у зависности од озбиљности недостатка емисије катоде. Обично је примена једног таквог импулса, посебно ако се током периода приближава пожељној максималној граници од око секунде, довољна за враћање могућности емисије катоде у епрувету на нормалан ниво нове епрувете. У неколико ретких случајева, понављање овог корака други или трећи пут може бити потребно и такво је, наравно, разматрано, мада се ретко захтева. Може се приметити да примени импулса наизменичне струје на овај корак следи видљиво пражњење унутрашњости цеви и општи изглед карактеристичан за просторно пражњење струје И у евакуисаним контејнерима. Таквом пражњењу долази тренутна, екстремно јака емисија електрона катодом, што резултира тиме да се спољни, неактивни филм на катоди ефективно и суштински равномерно одлеђује, али без оштећења унутрашњег, активног дела катодне превлаке који је тиме изложени. За ову методу је битно да употријебљени потенцијал буде најмање од око 500 волти и да максимална дужина примијењеног импулса ни у којем случају не прелази једну секунду,

ставити на располагање риппл ефрее, -: дирццт Коначно, у случају да би обнављање емисије катоде изазвало један или више међуелектронских кратких кратки спојница у епрувети, горе описани корак кратког изгарања се понавља на исти начин. Приметно је да су такве кратке хлаче узроковане обнављањем катоде релативно ретке, посебно када је цев постављена тако да њени елементи буду постављени вертикално, а њени отворени крајеви окренути према доле током корака рестаурације и, у сваком случају, ретко су озбиљни или тешки елиминисати методом овог проналаска.

Позивајући се сада на уређај приказан на цртежу, број 16 представља трансформатор са примарним намотом 12 прилагођеним за спајање на извор наизменичног напона наизменичног струја, секундарним намотом високог напона 14 са средњим славином 16, секундарним филаментом исправљача намота 18 и секундарног намота 20 напона филамената прилагођеног за загревање нити цеви која се третира. Стручњацима ће бити очигледно да се могу користити засебни трансформатори са секундарним секундарним намотима 14, 18 и 20, и даље, где се морају третирати цеви са различитим захтевима напона филаментова, додатни трансформатори или додатни филаменти 20 на трансформатору 10 може се обезбедити заједно са погодним прекидачким средствима за снабдевање одговарајућег напона филамента за сваку врсту цеви која се третира.

Предвиђен је двополни, двоструки прекидач 22, који има члан пола 30 прилагођен за наизменично уметање контакта 32 и контакт 34 и члан пола 36 прилагођен за наизменично укључивање контакта 38 и контакта 40, а чланови 30 и 36 су по могућности назубљено, као што је приказано, за истовремено одговарајуће спајање било с контактима 32 и 38 или контактима 34 и 40. Намота 14 има крајње прикључке 42 и 44, који су спојени са половним чланцима 30 и 36 проводницима 102 и 104, средишња славина 16 намота 14 уземљено кроз проводник 114.

Цевоводна исправљачка цев 46 опремљена филаментом 48 и паром плоча 50 и 52 има свој филамент 48 спојен са намотајем 18 проводницима 106 и 108 и плоче 50 и 52, заједно са контактима 34 и 40 прекидача 22 помоћу проводници и 112. Стога је очигледно да, када су стубови пола 30 и 36 у положају, односно спајајући контакте 34 и 40, електрични излаз намота 14 наноси се на плоче 50 и 52 цеви 46, а средишња славина 16 је уземљена, а на проводнику 108 доступан је пуни талас исправљени, потенцијал истосмерне струје у односу на земљу.

Поправљени излаз из једносмерне струје из проводника 108 повезан је са проводником 116 са кругом 54 за филтрирање и поделу напона, који укључује улазни капацитет 56 за филтрирање, отпор 58 који чини део мреже за филтрирање и који служи као серијски отпор за ограничавајући снагу извучену из цеви 46, други филтрирни капацитет 60 и поделу напона, отпор оптерећења 62 који има интермедијарну славину 64. Проводник 116 је повезан на конвенционални начин с капацитетом 56 и отпором 58, а отпор 58 је заузврат спојен са капацитивношћу 60 и напона за поделу напона 62, кондензатори 56 и 60 уземљени кроз проводник 118, а отпор 62 уземљени кроз проводник 120. Дакле,пуни талас исправљеног и филтрираног потенцијала истосмјерне струје релативно високог напона доступан је на мјесту споја 66 између отпора 58 и 62, а сличан потенцијал нешто мањи .124 са славином 64 и члан 70 спојен са проводником 126 Очигледно је да се отпор 62 и прекидач 68 могу заменити потенциометром, по жељи, на тренутне потенцијале веће од две вредности.

геес-сис Постоји "" еман те гуннер 32 на свитцхкх 2 ;, али контакт 38 је повезан са центиметром 128-. Због тога је због уземљења средишњег тапака 16 намота 14 на проводнику 128 доступан напон променљиве струје високог потенцијала у односу на земљу.

Очито, различите врсте кругова напајања и филтрирања и компоненти филтера од приказаних могу се користити за производњу различитих потенцијала истосмјерне и наизменичне струје потребне за употребу поступка овог проналаска. Међутим, врлина илустрованих кругова, "као и читав апарат овог проналаска, лежи у разним детаљима конструкције што резултира ефикасним радом опреме која се може произвести с лако доступним и јефтиним компонентама.

Погодне вредности за различите компоненте биће очигледне онима који познају ово подручје и не морају бити овде давани. Међутим, може се приметити да намотај 14 треба да буде способан да испоручи напон довољног нивоа за употребу у практиковању ове методе са преферираним вредностима потенцијала горе описаним.

Обично отворен прекидач 80 је спојен са проводником 126, а сличан прекидач 82 је спојен са проводником 128, а прекидачи 80 и 82 су брзог деловања, и пожељно са становишта економичности, мада не нужно и ручно управљање. Конвенционалне врсте тастера, микропрекидача способних да направе и прекидају круг у секунди или мање, пронађене су као прилагођене за рад као прекидачи 80 и 82, под тим што се подразумева да такви микропрекидачи могу на тренутак бити затворени за изузетно кратак интервал брзим додиром прста оператора и одмах поново отворен акцијом самог прекидача, или се прекидачем може управљати другим средствима за тачније одређивање времена његовог затварања или се чак може заменити временским механизмом пребацивања , ако је пожељно.

Утичница 84 за прихват цеви је предвиђена за пријем цеви која се третира, а утичница 84 је пожељно подржана било којим погодним средством (није приказано) у положају прилагођеном за подупирање цеви која се третира са својим елементима у вертикалном положају са отвореним крајевима према доле. Утичница 84 има више стезаљки 86, 88, 90, 92, 94 и 96, односно прилагођених за повезивање с једним филаментним пином или водом, другим пиновима са жицом или катодном иглом, првим или контролним мрежним пиновима, другом или акцелерацијском мрежом пин и анодна или плочаста цев цеви постављене у утичницу за лечење у складу са поступком овог проналаска. Очигледно се могу испоручити и друге утичнице за смештај цеви које имају различите пинске прикључке и који имају њихове прикључке паралелно са прикључцима 86-96, укључујући утичницу 84.

На располагању је помоћна утичница 98 која има неколико прикључака 150 спојених паралелно са одговарајућим терминалима утичнице 84 помоћу издуженог, флексибилног вишеводног кабла 152, при чему су поједини прикључци очигледни са цртежа. Утичница 150 је посебно корисна за извођење поступка овог проналаска на телевизијским цевима, без уклањања исте из ормарића телевизијског пријемника.

Вишеслојни двоструки прекидач 154 је опремљен са четири ношена стуба 156, 158, 160 и 162, пол 156 који има пар контаката 164 и 166 који су повезани с њима, пол 158 има контакте 168 и 170, а пол 160 има контакте 172 и 174, а ступ 162 који има контакте 176 и 178. У даљем тексту ће постати очигледно да прекидач 22 по жељи може бити повезан са прекидачем 154, али је овде илустрован као одвојен од њега, јер је ова последња конструкција утврђена нешто мање скупо и омогућава дозволу компактнија конструкција са мало жртвовања у практичности. Такође ће бити познато да се одговарајући испитни кругови могу интегрисати са уређајем овог проналаска обезбеђивањем додатних контаката на прекидачима 22 и 154.

Прекидач 82 је спојен са контактом 168 прекидача 154 бие еонауетер 1'30. Прекидач тако спојен са озбиљним "174 прекидача 154 помоћу проводника 13 2 и 1 34, и са другим прикључком или прикључком 940и мрежице акцелератора 84 проводницима 132 и 136. Контакти 164 и 1760ф прекидач 154 немају везе, а контакти 166, 170 , 172 и 178 су уземљени.

Ступ 1 56 прекидача 154 спојен је са анодним или плочним прикључком 96 утичнице 84 проводницима 137 и 1'38, пол 158 је спојен са првим или управљачким решеткама 92 проводника 139 и 140, а пол 160 је спојен са катодни терминал 90 проводницима 141 и 142, а пол 162 спојен је са једним терминалом филамента 86 проводницима 143, 144 и 145. Ватрогасци 20 спајају се са терминалом 86 филаментова помоћу проводника 146, 144 и 145, и са терминалом филамента 88 проводницима 147 и 148.

Деловање горе описаног апарата, када се користи у пракси поступка овог проналаска, сада би требало да буде јасно. Може се сумирати на следећи начин:

Примарно навијање 12 трансформатора 10 повезано је са извором напона променљиве струје. Прекидач 22 помера се на место пола 36 у контакту са контактом 38, а прекидач 154 се пребацује на место 160 160 у контакту са контактом 172. Прекидач 82 се затим користи потребно време да би се затворио круг високог напона, наизменична струја може се пратити од земље, кроз проводник 114, средишња славина 16 секундарног намота 14, део намота 14, прикључак 42, проводник 102, члан 36 прекидача 22, контакт 38, проводник 128, прекидач 82, проводник 130, контакт 168 прекидача 154, пол 158 и проводници 139 и 140 до првог или управљачког терминала решетке 92 утичнице 84, одатле се цев третира до катодног терминала 90 утичнице 84, кроз проводнике 142 и 141, пол 160 и контакт 172 до земља.

Прекидач 22 се онда помера на место 36 који држи контакт у контакту 40 и члан 30 у контакту са контактом 34, а прекидач 154 се помера на место пола 156 у захвату са контактом 166, полов 158 у захвату са половом 170, полов 160 у кочница с мотком 174 и полов 162 у захвату са контактом 178. Прекидач 68 се активира да његов пол 70 постави у захвату са жељеним контактом 72 или 74. Прекидач се затим затвара на одговарајући период да би на катодном стезаљку и на другом или на крају мрежног прикључка 94 акумулатора на утичници 84 поставили висок напон, без пукотина, напон истосмерне струје, док је терминал 86 филамента, први или контролни терминал 92 и анодни терминал 96 утичнице 84 је сваки уземљен.

Ако је потребно, прекидач 82 може се поново затворити прекидачима 22 и 154 у њиховим првим горе описаним положајима да би се поновио корак кратког изгоревања поступка.

Биће уважено да се у методу и уређају овог проналаска могу начинити многе промене и модификације, а да се материјално не одступи од његовог духа. Сходно томе, желимо да будемо ограничени само обимом додатих захтева.

Пошто је описао овај проналазак, оно што се тврди као ново и желе да га се обезбеди помоћу патента словима је:

л. Поступак за подмлађивање старе и неисправне вакуумске цеви ове врсте који садржи мноштво елемената, укључујући мрежу, катоду и филамент са карактеристичним радним напоном, при чему наведени поступак укључује кораке примене електричног потенцијала преко цијеви. једнак је карактеристичном радном напону, при чему грејање катоде цеви на њену нормалну радну температуру; и након тога, примењујући наизменични потенцијал струје већи од петсто волти између катоде цеви и решетке цеви за период краћи од једне секунде уз уземљење катоде, чиме се повећавају могућности емисије електрона катода цеви.

2. Поступак према захтеву 1, назначен тиме што наведени потенцијал наизменичног напона износи између седам стотина и девет стотина волти, а наведени период је између једне стоте и једне десетине секунде.

Упућивања цитирана у спису овог патента УЈЕДИЊЕНЕ ДРЖАВЕ ДРЖАВЕ ПАТЕНТИ 1,337,245 Мацпхерсон 20. априла 1920. 1,608,083 Далеи 23. новембра 1926. 11. октобар 1932. 2.070.435 Катзман 9. фебруара 1937. 2.371.327 Хендри 13. марта 1945. 2.413.707 Хеллиар 7. јануара 1947. 2,452,401 Стивин 26. октобра 1948. 2,717,190 Шоуп, 6. септембра,


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ama glupost neopevana. Za taj njima pogodan slucaj, prakticno rejuvenacija se moze odraditi na testerima za lampe.

Em su skloni da patentiraju dva naglavacke prekidaca, em su skloni da blebecu u tekstu i hiljadu puta spomenu unapredjenje.

Sada je to srecom zabranjeno, toliko lupetanje i radovanje unapredjenju, jasnim i sazetim opisom koji svaki inzenjer moze da razume se opisuju procedure i aparati...i tacka...

Blaga prevlaka, zaprljanost, nije ni cest ni dramatican problem na katodama, veci je problem grejac, crkavanje, prekid, ili na katodi odvaljivanja matrijala koji emituje elektrone, smanjenje mase, erozija doticne paste.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

postovani vladd,koliko sam ja razumeo vi tvrdite da je su ti amerikanci blebetali itd..te da je to danas zabranjeno,lupetanje i slicno.taj opis koji ste vi dali ja prepoznajem na mnogo mesta u mom svakodnevnom zivotu.gledajuci nasu skupstinu,slusajuci radio pa i ovde na ovom sajtu.sta da se radi?cernisevski verovatno nije ni sanjao da ce njegov roman biti spominjan u ovom kontekstu.taj americki patentni zavod nije ni do kolena nasim dostignucima iz oblasti tehnike,cast pojedincima.sta da se radi?upitnik.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Bajata je to corba....

To je proslovekovna histerija da se svje i svja patentira. Ionako je rec o mojoj godini rodjenja kada je taj patent odobren(bajata corba). Ameri i njihovi pandani Nemci su stancovali patente za sve i svasta...sa jedne strane. I patenti su bili nasiroko obrazlagani, da budu razumljivi i domacicama, posto krsenje patenta je nosilo zakonske posledice...nebitno, samo kratak osvrt na necitkost patenta

Ono sto je naporno dokuciti iz ovog patenta je da su tada patentirali portabl, tj spravu rejuvenator, a ne princip rejuvenacije koji se koristio i pri radu lampi, i vazio je samo za slucaj lakog zamagljenja katode necistocama.

Kasnije je rejuvenacija produzavala vek ekanima na neko krace vreme...dok porodica ojaca za novu investiciju.

U analizi necistoca(sto ne pise u patentu, ali pise po drugim mestima) najvise se obracalo paznje na nivo vakuuma i zaprljanost tokom i nakon vakuumiranja, plus proboj Helijuma kroz pirex staklo, i kroz spojeve staklo kovar.

To sve mozemo da elaboriramo uz neku rakijicu nekada, ovo ukratko iznosim delice info kako se nekada radilo u IF, analiza desavanja u lampi, 99% je crkavanje grejaca uz zaprljanosti ostalih elektroda, za rezervne delove su se dobijali grejaci i blok stakla sa pinovima

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Sto se audio lanpi tice, za nas hobi, tu su razne dileme da li pustati napon sa ili bez grejanja, i kojim redosledom, upravo zbog naprezanja katode i mogucnosti odvaljivanja komada katodne prevlake. Narocito kod ostarele lampe. Pride, gotovo je nemoguce ostvariti homogenost povrsine, koja je neophodna da ne bi bilo nekih laviranja struja, i to pri linearnom rezimu, gde je najbitnije...itd

A kada testerises lampu, onda nema vise lampe za audio :)






Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
6 hours ago, vladd said:

To sve mozemo da elaboriramo uz neku rakijicu nekada



3 hours ago, vladd said:

Sto se audio lanpi tice, za nas hobi, tu su razne dileme da li pustati napon sa ili bez grejanja, i kojim redosledom

da li prvo rakijica ili cerupanje katode ,i:happy64:li prvo rakijica

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Svejedno, jedna casica pod uslovom izuzetne dobrote pre ili posle. :)

Sustina je da se ne isplati zamacivanje, caka do nivoa da se formira okruzenje za izradu cele lampe, geometrija je problem, po pitanju konzistentnosti i ponovljivosti.

Nepisano pravilo je da se jeftine stvari jeftino proizvode.
