Beard PM 35 Mk2

[Aleks_00]

@NIXIE Napon na 7806 je 16V na ulazu, da li moram da pravim pad napona, ili je ovo okej vrednost?

[чика-Брка]

znaci pad napona na 7806 je 10 V.

10 V x 0,33 A = 3,3 W disipacije.



[NIXIE]

Just now, чика-Брка said:

znaci pad napona na 7806 je 10 V.

10 V x 0,33 A = 3,3 W disipacije.



Mislim da ima dobre hladnjake, znači ne mora. Ja obično stavim neki otpornik odmah iza greca ako je preveliki napon da malo smanjim hladnjake.

[Aleks_00]

@чика-Брка @NIXIE Hladnjake menjam, jer su ovi neka budzevina za TO-3. Sto se tice ozicenja, da li da koristim srebrne zice ili moze upredene parice iz lan-kabla? Videh kolega sa foruma prodaje srebrne zice, pa bih te i koristio.

[NIXIE]

1 minute ago, Aleks_00 said:

@чика-Брка @NIXIE Hladnjake menjam, jer su ovi neka budzevina za TO-3. Sto se tice ozicenja, da li da koristim srebrne zice ili moze upredene parice iz lan-kabla? Videh kolega sa foruma prodaje srebrne zice, pa bih te i koristio.

Ne diraj hladnjake ako su veliki, šta ima veze što su takvi ako rade posao. Minimum je 6K/W, imalo je  u Kelco i Mikroprinc, od 50mm dužine Fišerovi za TO220.

Žice uzmi od Dunavka, dok ima. Valjaće ti za sve  i svašta. LAN kabal ne zvuči dobro. Čisto srebro, ne znam, ako imaš probaj. Trenutno imam interkonekte od Dunavkove žice, i ožičio sam buffer.

[NIXIE]

http://kelco.rs/katalog/detalji.php?ID=15980

[Aleks_00]

@NIXIE Ova dva bloka manja imaju vrednosti 10nF i 33nF... Ispada da jedan ne valja, sada ja bih reko da ovaj sto ima manju nije dobar. Stari Wima blokoci imaju 469nF a drugi 465nF, dok novi 461nF i 464nF. Sada moje pitanje glasi koja je vrednost zutog bloka. Wime menjam svakako sa 2.2uF.

[NIXIE]

Just now, Aleks_00 said:

sada ja bih reko da ovaj sto ima manju nije dobar.

Teško može da se poveća kapacitet, samo da se smanji. Stvarno nemaju nikakve oznake? Imam ja bez oznaka nekih još ko zna od kada, kupovalo se na kese pune neoznačenih (na kilo), pa posle meri sam. Jedino što ne znaš je radni napon, to je problem. Uzmi isto neki Wima PP 33nF od barem 400V. Gledaj i raster.

[NIXIE]

1 minute ago, Aleks_00 said:

Wime menjam svakako sa 2.2uF.

Kupi i neke male PP  10, 15 ili 22nF 400V pa zalepi odozdo kao bypass.

[Aleks_00]

@NIXIE Da, nema nigde nista, cak sam okrenuo i odozdo da vidim , to isto u kelco?

[NIXIE]

http://kelco.rs/katalog/komponente.php?IDgroupweb=600

[Aleks_00]

@NIXIE Filterski kondenzator za grejanje, predpostavljam da moze 1000uF na 16V?

[NIXIE]

10 hours ago, Aleks_00 said:

@NIXIE Filterski kondenzator za grejanje, predpostavljam da moze 1000uF na 16V?

Glavni iza greca 10000uF 25V ili 35V i 105C za dve ECC88. Ako ideš iza toga sa RC, taj drugi može biti 1500-2200uF 25V ili 35V.  Ja bih stavio iza greca prvo 2kom. od 4700uF ili jedan od 10000uF pa redno otpornik 6.8oma 10W pa jedan od 4700uF pa onda vodio na stabilizatore 7806.

Ne treba ni preterivati sa kondenzatorima. Ne treba knapirati napon kondenzatora već uzimati one za veći napon.Ne znam kakva je šema, da li ima jedan ili dva greca na grejanju?

[Aleks_00]

@NIXIE Ima jedaan grec za grejanje, semu naponske sekcije nisam nacrtao, za koji minut cu okaciti sliku napajanja.

[Aleks_00]

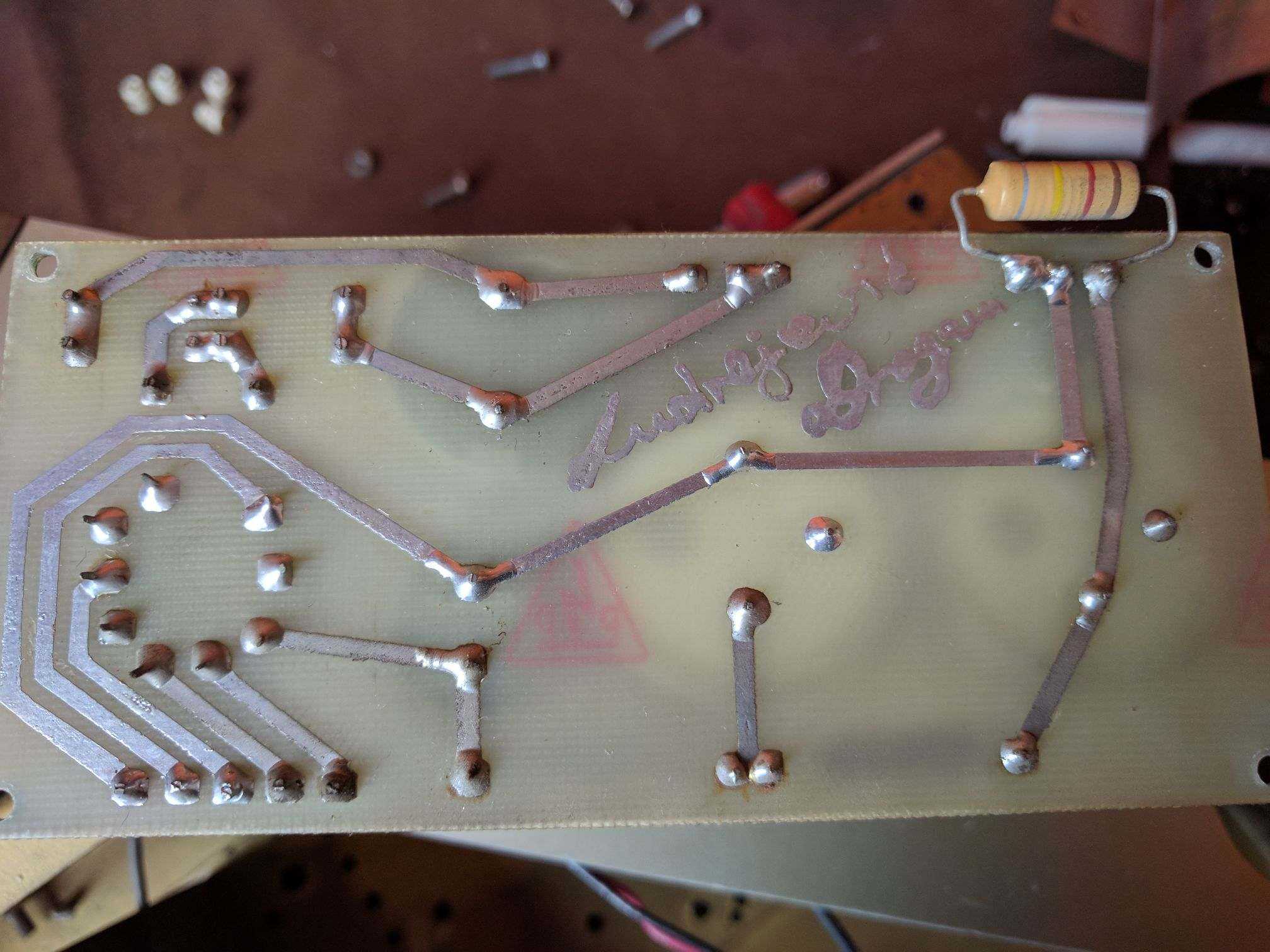

@чика-Брка @NIXIE Kolege naiso sam na trag, na napajanju plocica je potpisana imenom i prezimenom u stampi. Dragan Andrejevic

[Aleks_00]

Evo seme napajanja, ovo zeleno cudo sto stoji na slici ide izmedji GND preampa i GND grejanja, na njemu pise samo EI-Nis. Kondenzatori su Elna za grejanje i neki KEA u preamp napajanju. Otpornik izmedju plusa i minusa koji nije oznacen je 120K 4w

[NIXIE]

Zeleno čudo je neki mali kondenzator, recimo 100-220nF 400V možeš da staviš koji bilo. Imaš one sive Kineske u Kelco (PP X2), uzmi 150nF ili 220nF jer oni imaju i po 20% manji kapacitet nego što piše.

Napajanje uradi isto tako, ne povećavaj nikako prvi kondenzator iza ispravljačice, tu treba da bude što kvalitetniji, može i manji od 47uF recimo 33uF ili 22uF, može recimo motorrun sa strane da se ugradi i poveže sa PCB. Zatim zameni sve ostale elektrolite,  za grejanje ako nema 6800 uzmi 10000uF. Vidi one Samwha što ih voli čika brka da li ima tih vrednosti i napona. Na visokom naponu su od 400 ili 450V kondenzatori.

[Aleks_00]

@NIXIE Vazi, ova dva KEA od 220uF 350V njih da uzmem iste vrednosti samo nove? I koju Lampu da uzmem novu za napajanje?

[krca44]

verovatno je neka od ove dve



EZ80.pdf

ez81.pdf

[vladd]

Sekundari moraju da imaju odredjenu otpornost, i filterski kond ne preko 50uF...za ezetke.

[krca44]

Evo boljih datasheet-ova



ez80-philips1953.pdf

ez81-philips1970.pdf

[NIXIE]

9 hours ago, Aleks_00 said:

@NIXIE Vazi, ova dva KEA od 220uF 350V njih da uzmem iste vrednosti samo nove? I koju Lampu da uzmem novu za napajanje?

Da, uzmi iste vrednosti. Ne znam koja je ispravljačica, ima li neku oznaku na sebi?
