jfet's - uparivanje

[fixxxer]

Na koji nacin merite, uparujete jfete?Zgodna stvar i kod otkrivanja fake/origigi tranzistora tj dali su u proizvodjačkoj specifikaciji...Da li je ovo dovoljno dobro?

[Zen Mod]

yup

[ManicP]

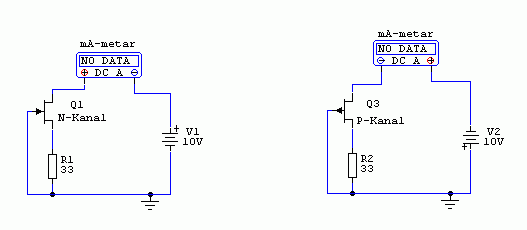

Dovoljno dobro da se izmeri Idss... :oke:Obrađeno svojevremeno od strane kolezi SP300B (aka tweeter) ovdi: http://www.diyaudio.rs/topic/1933-jfet-measurements/

[fixxxer]

Zahvaljujem :oke:Promaklo mi je u pretrazi...

[Sipi]

...Da li je ovo dovoljno dobro?

To je samo dobar nacin da izmeris Idss (struja zasicenja JFETa za koju je uslov Vgs=0V tj. gate i source kratko spojeni) i tako ustanovis kojoj strujnoj grupi pripada odredjeni JFET odn. da li izmerena vrednost odgovara onoj koja je napisana na samom JFETu (Y, GR, BL ili V).Medjutim, to nam i dalje ne govori da je to zaista taj JFET. Malecki JFETovi (SMD i TO-92) spadaju u dve grupe po osobinama proisteklim iz proizvodnog procesa:1. Long Gate (BF245, J310, 2N3819, 2SK246...) koje odlikuje manja transkoduktansa, bolja linearnost sa radnom tackom u donjem delu prenosne karakteristike nego u gornjem. Zero-tempco se nalazi u donjem delu prenosne karakteristike. Prepoznaju se po relativno visokom naponu izmedju gate-a i source-a (Vgs) koji je potreban da se struja kroz Drain-Source kanal (Id) dovede na vrednost blisku nuli (tipicno 2-3 V pa i do 5V, sto je posledica niske strmine tj. transkonduktanse). Ovih JFETova ima mnogo, puno se proizvode i jeftini su pa fake-eri njih uvaljuju (sa laznom oznakom) umesto JFETova iz druge grupe.Mogu da se koriste kao pojacavaci ali ne treba previse ocekivati od njih. Mnogo bolja primena za njih je kao CCS ili kao kaskodni element za sledecu grupu:2. Short Gate (2SK170, 2SK363, 2SK369, BF862...). Ovi JFETovi imaju mnogo vecu strminu/transkonduktansu, vrlo su linearni kad im se radna tacka postavi u gornji deo prenosne krive (na oko 70-90% Idss, gde se nalazi i zero-tempco regija). Id kroz njih se gasi tipicno vec na oko 0.5V=Vgs. Ova grupa JFETova je pozeljna u ulozi pojacavaca i oni su na meti fake-era (pogotovu P-channel JFETovi koji su postali redji i skuplji u zadnje vreme, kao sto je 2SJ74).--------------------------------------------------Dakle, kad imamo u ruci JFET za koji sumnjamo da je fake, treba mu prvo izmeriti Idss po semi u postu #1 pa ga povezati kao po semi dole i meriti Id. Ako pripada prvoj grupi, Izmerena Id ce biti tek malo manja od Idss, a ako pripada grupi pod 2., Izmerena Id ce biti oko polovine Idss ili manja.

[fixxxer]

Sad je sve tu
