Borin Dogc

[ziki]

Može slika napajanja? Jesi napajanje za Opamp vodio preko ovih otpora od 3k3E 2W?

[Ubledeli]

bice slika napajanja dok napunim fotoaparat...inace jesam stavio navedeni otpor i imam tj imao sam +- 15v(mozda malo vise,mozda malo manje)

[Ubledeli]

hehe radi :wink2:problem bio neuparenos ulaznoh MOSFET-a... razlikovali se 100 do 1000 puta :unbelieveble:oba kanala su super jedini je problem sto kad se iskljuci struja pojacalua izvor ostane zvucnici svirkaju i krklaju drndaju zvrndaju jos dosta dugo 10 sec i vise mozda cak i pola minuta... nije bas prijatnoe sad kad nema izvora a pojacalo radi onda zvucnici zujekontam da moze da ima veze sa neizolovanim cincevimanapomena zvucnic su 6 oma i imaju kablic ko licnu mozda i to ima neke vezepredlozi i sugestije uvek dobrodoslima radi bre...mojoj sreci nikad kraja

---

tih jedva primetni brum i u toku rada, primecuje se tek kad se stisa skrozkao izvor koriscen laptop

[HomeMadeAudioProject]

Imam fajlove za jednu jednostavnu tranzistorsku zastitu koja dobro radi i koju imam u cetiri svoja pojacala. Ima vremenski odlozeno ukljucenje zvucnika (tzv anti-klik),dc-detektor,momentalno iskljucenje po nestanku sekundarnog napona trafoa i to u bilo kojoj grani sto je opet jos jedan vid zastite pojacala. Vidi na google-u "ESP 33" pa iscitaj sta kazu a ako ti odgovara poslacu ti fajlove.

---

Zvucnicki kablic-licna nema veze sa brujanjem,prije ce biti da je do polozaja ulaznih kablica u odnosu na trafo a dovoljno je i da je na konektore spojen ulazni kablic na cijem drugom kraju nema izvora (ostane otvoren) i jos ako je kao recimo svi moji onaj najgori kineski eto recepta za zujanje pojacala. Da li je to tiho brujanje iz napajanja ili ulaznog kablica provjeri tako sto ces ISKJUCENOM pojacalu kratko spojiti ulazne kablice pa onda ukljuciti-ako je do kablica trebalo bi nestati. Ako ga i dalje bude dokupices dva kondenzatora u napajanju i napraviti crc sa cetiri kondenzatora /2x0,1r5w/cetiri kondenzatora,to bi trebalo da ubije i taj tihi brum ako je do losijeg kvaliteta kondenzatora kao sto je kod mene na dogc-h.

[HomeMadeAudioProject]

http://sound.westhost.com/project33.htm eto link.

[Ubledeli]

signalne vodove sam stavio od obicne telefonske zice, nije cak ni licnastadal da stavim neki mikrofonski kabal, ili bilo sta ozbiljnije(oklopljeno)?inace naso sam vec bio taj linkpa videcu da napravim jer nije komplikovano a kolko vidim ni skupo

[HomeMadeAudioProject]

Oklopljeni su bolji. Konektori moraju biti izolovani od sasije-moguce da zbog njih imas taj tihi brum na utisanom pojacalu. Izolovati od sasijmozes ppstavljanjem ma vitroplast ili kupovinom izolovanih konektora,sa onim podloskama.

[Ubledeli]

pa kupicu izolovane pa cu probatiinace sto si reko za poboljsanje napajanja nista ne rzaumem

[HomeMadeAudioProject]

Prvo vidi ovo sa izolovanjem konektora,da li ce ti ponistiti brum,ako nestane onda ne diraj napajanje. To mozes provjeriti prosto - skines jedan konektor sasije i polemis na te zice u vazduhu i vidis sta se desava-ako brum nestane-odlicno. Koliko to zapravo bruji,je li osjetno sa metar udaljenosti ili mora uho na bas-zvucnik? Za crc-vezu u ispravljacu vidi na google-u,jedna slika govori vise od hiljadu slova...Edit;dok ti sve to stoji otvoreno na probi,van kutije i bez ikakve zastite moja je preporuka da za prvu ruku u red sa zvucnikom postavis makar neki el-kondenzator jer se zez lako desava a steta bi bila spaliti dobar zvucnik ili ne daj Boze par. Takodje trebas da ojacas one vodove na napajanju sa 2,5mm^2 zicom,perforirani bakar je sad vec slab za mogucih i do 10A struje pa makar samo u peak-u.

[Ubledeli]

ma bruj se oseca tek kad recimo pauziras pesmu, msm cuje se on slabo ali se cuje, cak nije ni ujednaceno, odmako sam trafo tako da nije zbog njegainace posalji mi na mail sve sto mi treba da napravim onu zastitu... kolko sam vido na sajtu nema pdf sa plocicom pa ako imas to bilo bi superuzecu sutra izolovane cincove pa cu da vidim dal menja stvarako budem menjao nesto u napajanju napravicu mu novu plocicu

[HomeMadeAudioProject]

Odvoji zice od ulaza oba kanala sa plocica pa poslusaj onda,ne bi trebalo da bruji. Imam plocicu,postavicu ovde u temi kad dodjem kuci s posla.

[HomeMadeAudioProject]

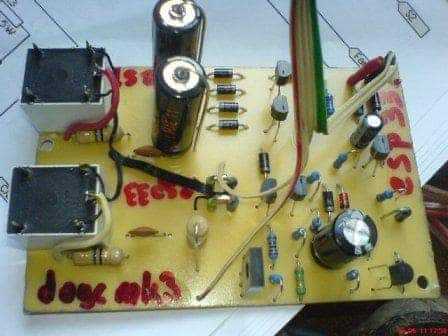

ESP33 pcb štampati kako jeste.pdfNeka te ne bune releji-stavljao sam šta sam imao. Inače FINDER 4462 tu liježe knap,biraj samo što veću prekidnu struju (bar 10A) .

[HomeMadeAudioProject]

ESP33 raspored štampati u ogledalu.pdfESP33 zaštita zvučnika i isključenje-mute.pdfSve ovo je pripremljeno za štampanje na papiru za toner-transfer. Imaš dva otpornika čije ćeš vrijednosti i snage izračunati prema primjeru iz fajla sa tekstom,nije nikakav problem a ako baš zapne-javi se. Zaštita koristi najčešće upotrebljavane BC5xx tranzistore i jedan MJE tranzistor. Paralelno kalemu ja sam stavljao otpornik iste vrijednosti kao što je kalem i redno s njim običnu diodu 1N400x ,znaćeš o čemu pričam kad isčitaš cijeli tekst (utiče na brzinu otvaranja kontakata releja). Možda i nije naj-naj-naj ali svakako mene je spasila nekoliko puta od oveće štete. Ako šta zapne-tu sam.
