Curve tracer

[sstrsat]

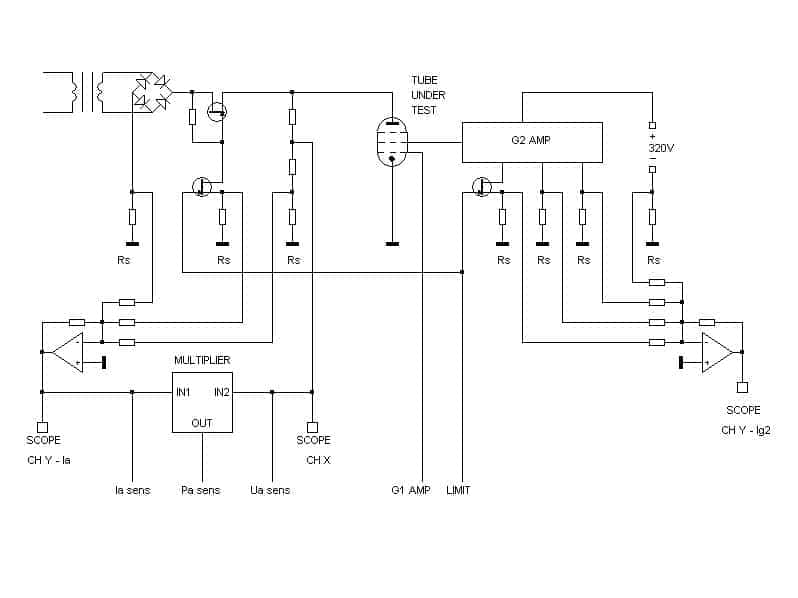

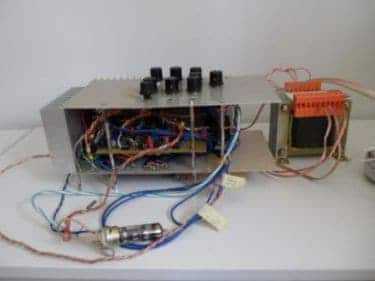

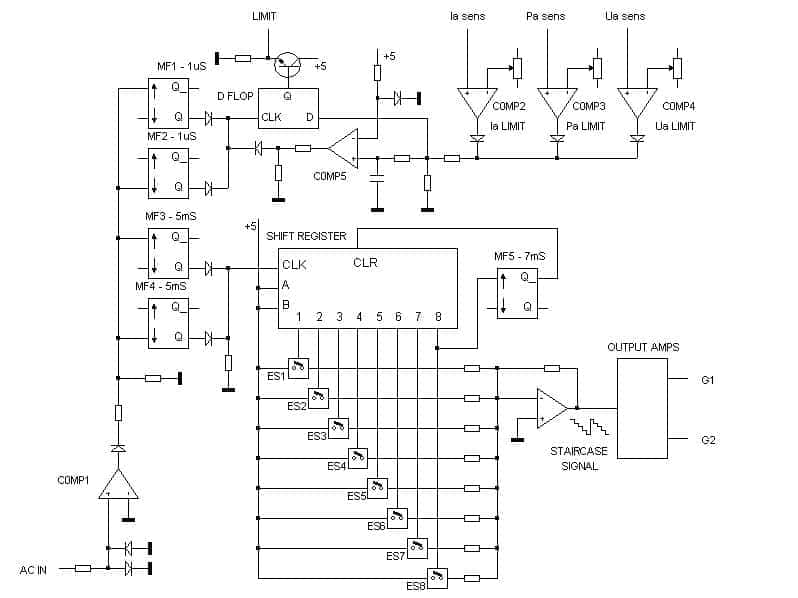

Temu o curve traceru san frisko otvoril na diyaudio.hr pa evo da je otvorin i ovdi. Da ne pisen ponovo iste stvari, stavit cu ovdi copy/pastec/p 1Korisnost curve tracera virujen da ne triba posebno naglasavat a kako se vrime do triode festivala sad vec broji u danima onda sama logika stvari govori da san tribal nesto po tom pitanju ucinit :buehehe:Pa, evo ga. Nije jos potpuno gotov (npr kutija nula bodova ) ali je ipak dovoljno gotov i fukcionalan za prikazat ga na TF-u. Neke detalje na njemu ce tribat jos doradit (npr stavit malosumne opampe umisto zasad koristenih TL071 u sensing pojacalima) ali vec sad je sasvim dobar. U kasnijim postovima cu rec nec vise o nacinu rada i stavit principjelne sheme. Zasad samo ukratko da se princip staircase generatora osniva na slanju clock impulsa u shift registar prilikom svakog prolaza mreznog napona kroz nulu. Impulsi sa izlaza shift registra aktiviraju elektronske prekidace koji dovode potribne napone na ulaze sumatorskog pojacala. Ukupno ima 8 stepenica a totalna staircase amplituda se moze postavit izmedju 2V i 128V tako da se mogu testirat i cijevi vrlo visoke strmine i faktora pojacanja (npr D3a) i npr DHT cijevi koje pitaju puno napona za ponudu.Izvedeno je i napajanje druge resetke koje se moze postavit izmedju +60V i +280V a na to je jos dodan i staircase opadajuci signal kome se amplituda moze izabrat izmedju 0V i 250V stepenica. Seting se naravno postavlja u zavisnosti od odabranog DC napona druge resetke. Tako da se preko ovog tracera moze vrsit i multidrive upravljanje cijevi.Posebna paznja je posvecena zastiti cijevi pa tako instrument ima monitore za anodni napon, anodnu struju i anodnu disipaciju a njihova akcija ne dozvoljava da se prekorace odabrane vridnosti. Bas i ne znan da li ikoji tvornicki curve tracer tocno prati disipaciju a ovaj je jako lipo prati tako da se na ekranu jasno vidi hiperbola disipacije.Vise o svim tim detaljima u narednim postovima a zasad samo par slika tracera samog i triodna i pentodna krivulja cijevi EL83. kako je tracer tek prekjuce stavljen u pogon a danas san vec na platformi onda ni bilo vrimena za neke dalnje testove. Bit ce, i na TF-u i posli njega c/p 2Kako sam najavil, evo i principjelnih shema tracera. Prva shema je sam staircase generator i sklop koji na osnovi primljenih informacija (Ia, Pa, Ua) aktivira limiter pa time potpuno blokira napone na anodi i drugoj resetki a druga shema je sam mjerni dio.Cili proces rada pocinje sa detekcijom prolaska mreznog napona kroz nulu i to obavlja komparator 1. Tako dobiveni impulsi (i rastuci i padajuci) se koriste za okidanje monoflopa MF3 i MF4 (74123)a oni daju clock signal za shift registar (74164) koji sa svakim dolaskom clock signala dize na visoko izlaze (prethodni ostaje na visokom kad se digne naredni). Izlazi shift registra upravljaju elektronskim prekidacima (4066) koji dovode +5V na otpornike u sumatoru (invertiranom opampu) na cijem izlazu se dobije padajuci stepenasti signal (staircase). Ovaj nacin formiranja stepenica je jako zgodan zato ca se u sumatoru koriste jednake vridnosti svih otpornika i ne triba vrsit nikakvo njihovo podesavanje (danasnji 1% otpornici su sasvim dovoljno tocni) a dobivaju se jednako razmaknute stepenice ca je izuzetno vazno za tocan prikaz krivulja na ekranu skopa.Nakon 8. impulsa shift registar je zavrsil svoju sekvencu pa ga monoflop MF5 resetira i omogucava mu da pocne novu sekvencu.Stepenice su naravno u fazi sa poluperiodama mreznog napona.Na pobudjenoj cijevi se cilo vrime vrsi monitoring trenutnih vridnosti Ia, Pa i Ua (za monitoring Pa se koristi industrijski multiplier AD632) pa se te vridnosti (konvertirane u proporcionalne naponske nivoe) dovode na komparatore 2, 3 i 4. Njihovi izlazi se zbrajaju pa ce prekoracenje postavljene vridnosti na bilo kojem od njih dovest do aktiviranja limitera. Sam limiter radi na taj nacin da se visoki nivo sa komparatora 2, 3 i 4 dovodi na data ulaz D-flopa (7474) a nakon malog kasnjenja (u RC clanu prije komparatora 5) se visoki nivo dovodi i na clock ulaz D-flopa pa se time njegov izlaz postavlja na visoki nivo i ostaje na njemu sve do resetiranja. Pad nivoa komparatora 2,3 i 4 koji se desi nakon aktiviranja limitera vise ne moze prominit stanje izlaza D-flopa jer njegov clock ulaz reagira samo na rastuci brid.Naravno, pocetkom iduceg ciklusa (nova poluperioda mreznog napona) triba ugasit limiter a za to se brinu monoflopi MF1 i MF2 koji generiraju kratke impulse kojima bacaju izlaz D-flopa na nulu (jasno, u tom trenutku je njegov data ulaz na niskom nivou pa ce rastuci brid clocka bacit izlaz na nulu).Na drugoj shemi je mjerni krug. Ovdi se signali proporcionalni neminovnim lutajucim strujama (npr kroz djelitelj napona za X- kanal osciloskopa) kanceliraju zahvaljujuci suprotnom toku struja dobivenom suprotnom orijentacijom raznih sensing otpornika Rs u odnosu na referentnu masu. ka rezultat se na izlazima sensing operacionih pojacala dobivaju signali direktno proporcionalni vridnostima anodne struje i struje druge resetke.Anoda cijevi se napaja pulzirajucim DC naponom preko potpuno otvorenog mosfeta a kad se pojavi signal limitiranja taj mosfet se koci preko drugog mosfeta.Napajanje druge resetke je iz izvora 320V preko pojacala u kome se superponiraju zeljeni DC napon i staircase napon tako da se moze vrsit multidrive upravljanje cijevi. Ovo pojacalo sadrzi visokonaponski opamp (PA240) koji dela na +/-150V a regulatorima offseta i ulaznog signala se postize amplituda do 50V DC-a i isto toliko staircase signala. Nakon tog opampa je jos stupanj sa visokonaponskim tranzistorom i pojacanjem od 5 puta i iza njega je slidilo sa mosfetom na koje je vezana druga resetka cijevi. U totalu se potencijal druge resetke moze varirat od 60 do 280V. Naravno, dolaskom signala iz limitera i ovo pojacalo se koci pa napon druge resetke pada na nulu.Na shemi nije prikazan jedan detalj koji je napravljen ali zasad jos ne radi sasvim zadovoljavajuce. To je kasnjenje starta napona druge resetke koje triba omogucit da napon druge resetke starta tek kad je anoda na barem malom naponu da se izbignu ekscesno velike struje druge resetke. Sklop ustvari radi kako je zamisljeno ali se na grafovima vide oscilacije tako da taj dio za sada ne koristim jer zbog nedostatka vrimena nisan stigal ispitat da li taj detal sam po sebi pravi probleme ili oscilacije nastaju zbog dosta dugih zica prema cijevi (a zasad jos nisan stavil nikakve RF blokade pa cak ni feritne perlice)Izlaz sa djelitelja anodnog napona se vodi na X-kanal skopa a izlazi sa sensing pojacala idu na Y-kanale skopa tako da se po zelji moze prikazivat Ia-Ua ili Ig2-Ua graf.

[Zen Mod]

ima da ga ispeglas (u glavi) 15 puta dok si na kanti , pa kad se vrnes doma , onda to samo i polemis:cheers:

[sstrsat]

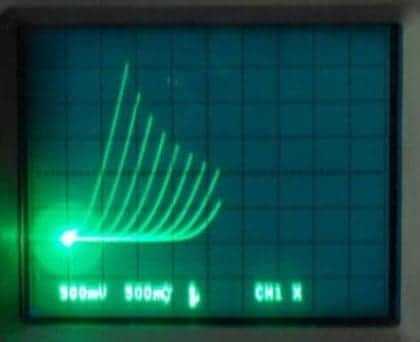

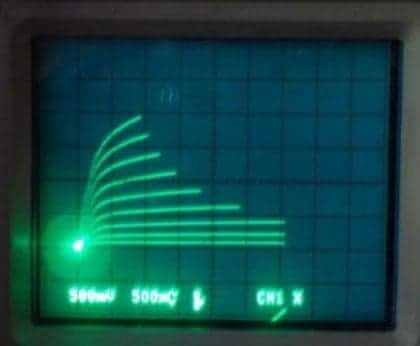

Pa manje vise i je polemljen, ovi grafovi su upravo na njemu snimljeni :buehehe:A te neke detalje ka ca je ubacivanje malosumnijih sensig pojacala umisto zasad koristenih TL071, ugradnja podnozja cijevi i slicno ce lako kasnije doc na red

[Zen Mod]

ma skontahmislio sam na te ispravke sto pominjes

[Gosha]

Bravo.Odavno se meracim da nesto tako sklepam.Ali...sa godinama opada i entuzijazam

[dlalkovic]

Bravo.Odavno se meracim da nesto tako sklepam.Ali...sa godinama opada i entuzijazam

Ko bi rek'o ?

[Gosha]

Ko bi rek'o ?

Dlalkovic..... ne provociraj.......imas samo jednu manje od mene (mislim godinu)

[zika]

Dlalkovic..... ne provociraj.......imas samo jednu manje od mene (mislim godinu)

E, omladinci, kad ste Vi počeli da pričate o godinama došlo je teško vreme...

[Gosha]

E, omladinci, kad ste Vi počeli da pričate o godinama došlo je teško vreme...

koji crni omladinci sa skoro 50Nego udalji smo se od teme da nam se barba ne uvridi

[zika]

koji crni omladinci sa skoro 50Nego udalji smo se od teme da nam se barba ne uvridi

Neće, i on je do skora bio omladinac, k'o i ja... 50 je razmeđe...

[sstrsat]

Neće, i on je do skora bio omladinac, k'o i ja... 50 je razmeđe...

Ubi nas mladost, i tebe i mene :buehehe: Friski smo ka riba koja se servira turistima :buehehe:

[zika]

Ubi nas mladost, i tebe i mene :buehehe:Friski smo ka riba koja se servira turistima :buehehe:

[Gosha]

Ubi nas mladost, i tebe i mene :buehehe: Friski smo ka riba koja se servira turistima :buehehe:

Jadni turisti
