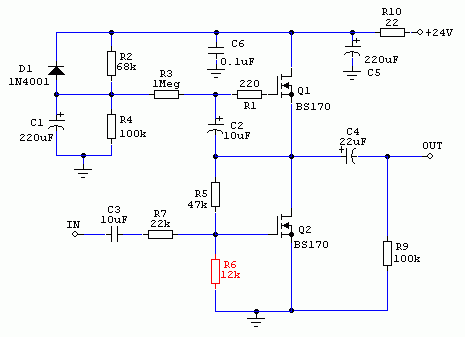

Sipi Napisano Mart 13, 2012 Share #1 Napisano Mart 13, 2012 Logican nastavak ove price : http://www.diyaudio....-zgodan-preamp/ Kad smo vec napravili laznu triodu, 'ajde da njeno radno opterecenje ne bude CCS vec gyrator, elektronski sklop (Q1, C2, R3) koji se ponasa kao induktivitet (inverzijom reaktivnog karaktera kondenzatora uz pomoc aktivnog elementa). Prednosti su sledece: - Manja izlazna otpornost (oko 30 Oma) - veci upotrebljiv swing tj. skoro rail-to-rail, nesto malo preko 11V_peak na opterecenju od 10k, sto je dovoljno da potera neki power buffer do 15W_peak na 8 Oma odn. 30W_peak na 4 Oma - za nijansu bolji zvuk - primeti se u jasnijoj rezoluciji vrlo dinamicnih deonica (snazna orkestarska crescendo-a i sl.) Par stvari oko konstrukcije/realizacije: - napon napajanja je smanjen na 24V (jer je swing dovoljno veliki) da bi smanjili disipaciju MOSFETa jer je ovde veca Id od znacaja tj. veca Id => veca transkonduktansa => manja izlazna otpornost. Razumna vrednost Id je oko 15-20mA, tj. Pd oko 200mW - ne moramo da brinemo oko setovanja polovine napona napajanja na izlazu (Drain Q2) jer se o tome brine razdelnik napona R2/R4 koji odredjuje napon na Gate-u Q1, a napon na izlazu ce biti manji za iznos Vgs od Q1. Dakle sa R2/R4 gadjamo da na Gate-u Q1 bude pola napona napajanja plus 2.5V (u konkretnom slucaju je to oko 14.5V) - Id odredjujemo vrednoscu R6 (tj razdelnik napona R5/R6 ali R5 ne treba dirati u ovu svrhu, o njemu ce biti reci kasnije). Dakle, cilj nam je 15-20mA tj. pad napona na R10 od 330 do 440 mV. Ako sa R6=12k dobijemo vise od toga, smanjimo R6 jer je Id direktno srazmerna Vgs od Q2. - pojacanje je odredjeno odnosom R5/R7 i na semi je postavljeno na oko 6dB (2 puta). Radi povecanja pojacanja treba smanjiti R7 (do 10k je OK u kom slucaju je pojacanje oko 13dB tj 4.5 puta) - pot ide na ulaz, ne veci od 10k - napajanje po volji, PSRR je i dalje jako visok Link to comment Podeli na ovim sajtovima More sharing options...
Daudio Napisano Mart 14, 2012 Share #2 Napisano Mart 14, 2012 Поцрвенео ти R6 од температуре Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Mart 14, 2012 Autor Share #3 Napisano Mart 14, 2012 Ma jok, pravi se vazan - Id zavisi od njega, mo's misliti... Link to comment Podeli na ovim sajtovima More sharing options...
Vix Napisano Mart 14, 2012 Share #4 Napisano Mart 14, 2012 Jos samo fali da napravimo lazno baterijsko napajanje, tj, virtual battery... :wink3:A i znas ono: Laznjak nije kriv, Original je prvi poceo! Link to comment Podeli na ovim sajtovima More sharing options...
Daudio Napisano Mart 15, 2012 Share #5 Napisano Mart 15, 2012 Сад ће Сипи да метне соларну ћелију,кад се осунча ради,по киши не.Триоде најбоље раде кад су вруће Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Mart 15, 2012 Autor Share #6 Napisano Mart 15, 2012 Pa nekako bash tu vrucinu sam' teo da zaobidjem. :DTrioda je sasvim OK, al' problem je sto mora da joj nalozis furunu da bi radila, em grejanje katode, em visok napon na anodi - k'o parna masina, prvo nalozis ugalj/drva, pa nateras pritisak u kotlu, pa tek onda moze da krene. Ovako je ipak mnogo elegantnije, bez uglja i kotla... Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Mart 15, 2012 Share #7 Napisano Mart 15, 2012 rešenje: uzeti krepalu lampu, otvoriti je i nagurati "prevaru". Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Mart 16, 2012 Share #8 Napisano Mart 16, 2012 rešenje: uzeti krepalu lampu, otvoriti je i nagurati "prevaru".Mnogo dobra fora. Jedino da skapiram kako izbušiti rupu u dnu lampe a da ostatak ne prsne... Možda nešto sa oktal podnožjem? Link to comment Podeli na ovim sajtovima More sharing options...
Beli_Ninja Napisano Mart 16, 2012 Share #9 Napisano Mart 16, 2012 Stein, moze kanapom pa trenje. Sekao sam ja tako sijalice kad sam bio mali. To mi je matori pokazao. Fora je da se zagreje i samo se udari cvrga. A moze i kao injekcija sa onim malim nozicem.To bi stvarno bila extra fora u oktalu. Jos kad bi bila neka sa kruskastim balonom. Link to comment Podeli na ovim sajtovima More sharing options...
