guja011 Napisano Jul 1, 2011 Share #45 Napisano Jul 1, 2011 i naravno nije potrebno nikakavo valjanje soic u plcc niti sečenje padova. naravno da je i pristup vrhom lemilice na 4 strane komforniji.doduše, zajebanije je to nacrtati flomasterom. Link to comment Podeli na ovim sajtovima More sharing options...

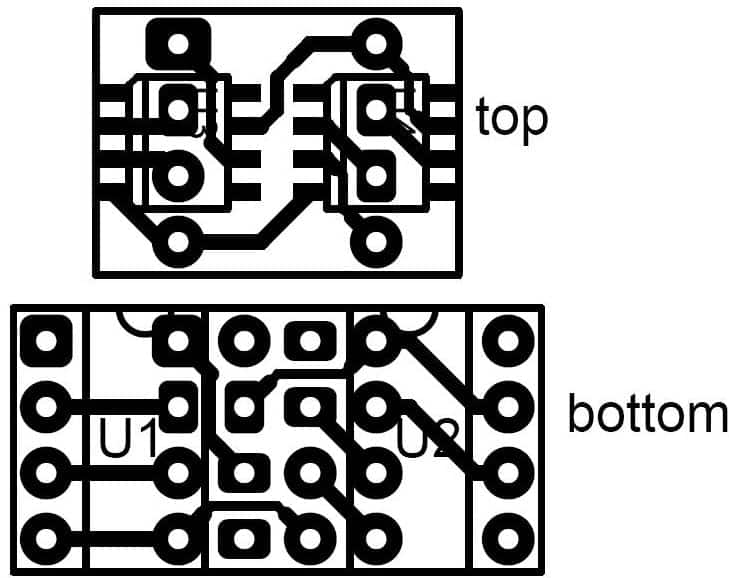

Impuls Napisano Jul 1, 2011 Share #46 Napisano Jul 1, 2011 Ako vec pravite adaptere evo jos priloga: dva jednostruka na mesto dvostrukog. Varijanta sa dip osam ima vodove samo sa donje strane dok je za smd varijantu pozeljno da je dvostrana stampa i da su vodovi sa gornje strane da pinovi koji se leme ne smetaju smd kolima. Oba adaptera su pogled od gore, sa strane elemenata Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Jul 1, 2011 Share #47 Napisano Jul 1, 2011 poznat mi taj drugi odnekud Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Jul 1, 2011 Share #48 Napisano Jul 1, 2011 jeste Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 1, 2011 Share #49 Napisano Jul 1, 2011 Meni više ništa nije jasno... Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano Jul 1, 2011 Autor Share #50 Napisano Jul 1, 2011 Da gujo tako je,.. To sto sam poslao to su Analog devices PDF-ovi,postavio sam ih cisto da vidim kako izgledai nije moguce na drugi nacin Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano Jul 1, 2011 Autor Share #51 Napisano Jul 1, 2011 Peco hvala na fajlovima to su za ne male male na DIPmeni treba za one malo vece od tih.Ali i ovi ce biti korisni Link to comment Podeli na ovim sajtovima More sharing options...
zbotic Napisano Jul 2, 2011 Share #52 Napisano Jul 2, 2011 Jučer mi stigli samplovi iz Maxima. Najnoviji opampovi. Najprije sam razmišljao zašto su mi poslali praznu kuvertu, a nakon detaljnijeg proučavanja sadržaja ustanovio san da su opampovi ono što bih trebao gledati mikroskopom. Najmanje upola manji od klasičnog SOIC-a. Više ni adapteri ne pomažu. Samo roboti. Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 2, 2011 Share #53 Napisano Jul 2, 2011 Za lakše praćenje koja oznaka šta znači...http://www.intersil.com/design/packages/Iza svake skraćenice je link sa stranom gde su svi aktuelni tipovi i oblici kućišta sa pratećim PDF... Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano Jul 2, 2011 Autor Share #54 Napisano Jul 2, 2011 Zboticuto su ovi mali sto je poslao peca? Link to comment Podeli na ovim sajtovima More sharing options...
Peca Napisano Jul 2, 2011 Share #55 Napisano Jul 2, 2011 Jučer mi stigli samplovi iz Maxima. Najnoviji opampovi. Najprije sam razmišljao zašto su mi poslali praznu kuvertu, a nakon detaljnijeg proučavanja sadržaja ustanovio san da su opampovi ono što bih trebao gledati mikroskopom. Najmanje upola manji od klasičnog SOIC-a. Više ni adapteri ne pomažu. Samo roboti.To su verovatno msop, kao ovi moji... Prvo, kad sam ih video, sam razmishljao chime uopste da ih uvatim i izvadim iz kutije Link to comment Podeli na ovim sajtovima More sharing options...
zbotic Napisano Jul 2, 2011 Share #56 Napisano Jul 2, 2011 To su verovatno msop, kao ovi moji... Prvo, kad sam ih video, sam razmishljao chime uopste da ih uvatim i izvadim iz kutije He he he. Preoptimističan si...:good2:Ovo su MAX9632ATA i MAX9633ATA i dimenzije su označene kao 8 pin TDFN, ali ovi manji u priloženom linku. http://www.siliconfareast.com/tdfn.htmMislim, ni sada mi iz datasheeta nije jasno o kojoj se dimenziji radi, ali kada sam vidio što je stiglo, samo sam se nasmijao. BTW radi se o vrhunskom opampu, ali na svu sreću dobio sam i jedan paket MAX9632 ASA koji je klasični 8 pinski mini SOIC. To je već upotrebljivo.... A i s ovim prije ću se poigrati pa što bude. Javim rezultat....BTW šteta što jučer nisam poslikao pločicu u Rotelu RSP1098 u kojem sam zamijenio pedesetak takvih mini SOIC opampova. Uglavnom radeći na balkonu, pod dnevnim svjetlom i uz pomoć povećala. Sve za HI-FI Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Jul 2, 2011 Share #57 Napisano Jul 2, 2011 BTW šteta što jučer nisam poslikao pločicu u Rotelu RSP1098 u kojem sam zamijenio pedesetak takvih mini SOIC opampova. Uglavnom radeći na balkonu, pod dnevnim svjetlom i uz pomoć povećala. Sve za HI-FI 3 х 3мм, чиме си лемио ако није тајна? Link to comment Podeli na ovim sajtovima More sharing options...
zbotic Napisano Jul 2, 2011 Share #58 Napisano Jul 2, 2011 Lemilo, klasika, 20W sa vrlo tankim i zašiljenim vrhom, žica za lemljenje Stannol 0,5 mm (Sn60Pb39Cu1), čišćenje lemila nakon svakog dodira (sa žicom za ribanje u domaćinstvu), a za otpuhivanje viška lema zrak u spreju pod tlakom.Za skidanje opampova, što je mnogo teži dio posla, koristio sam improviziranu bakrenu čeljust, koju sam sam osmislio i kao takvu ubacio umjesto klasičnog vrha u lemilo.Ruku je pri radu potrebno dobro fiksirati tj namjestiti dobar oslonac iznad pločice.Strpljenje i rutina....Ide to jer su nožice takvih opampova već tvornički pripremljene za lemljenje (pokositrene). Dovoljno ih je samo kratko, čvrsto i precizno dotaknuti vrhom lemila. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Jul 2, 2011 Share #59 Napisano Jul 2, 2011 Кратко и јасно. Хвала! Link to comment Podeli na ovim sajtovima More sharing options...
Peca Napisano Jul 3, 2011 Share #60 Napisano Jul 3, 2011 3 х 3мм, чиме си лемио ако није тајна?Zeone, zalemi se to obicnom lemilicom bez problema.., Kalifonijum ili tecnost za smd lemljenje i udri Link to comment Podeli na ovim sajtovima More sharing options...
Peca Napisano Jul 3, 2011 Share #61 Napisano Jul 3, 2011 He he he. Preoptimističan si...:good2:Ovo su MAX9632ATA i MAX9633ATA i dimenzije su označene kao 8 pin TDFN, ali ovi manji u priloženom linku. Uf, ti si izvukao jack pot Poznato mi je to pakovanje... Sva ta pakovanja bez bocnih nozhica su zajebancija... Predvidjena za mashinsko montiranje pa se snalazi Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano Jul 3, 2011 Autor Share #62 Napisano Jul 3, 2011 Pa jesteali mozda bi mogao da dobro natopis fluxompa onda dobar mali vrhi dobro da se ocisti posle Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Jul 3, 2011 Share #63 Napisano Jul 3, 2011 Zeone, zalemi se to obicnom lemilicom bez problema.., Kalifonijum ili tecnost za smd lemljenje i udri Ма знам, радио сам са тим буба марама али никад са тим вашкама Link to comment Podeli na ovim sajtovima More sharing options...

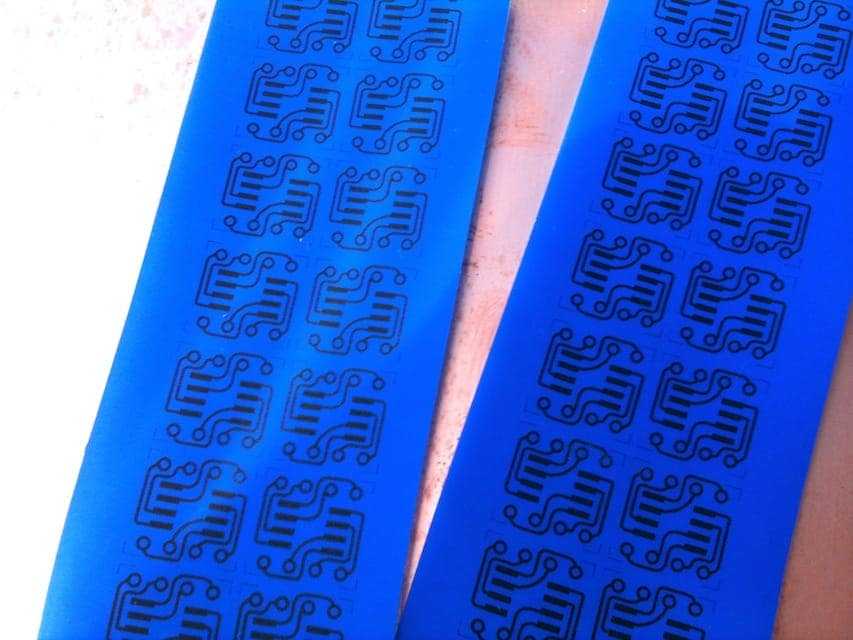

ZZZ Napisano Jul 3, 2011 Autor Share #64 Napisano Jul 3, 2011 1.pronasao juce eagle za maca2. napravio footprintove3. postavio sch i povezao pin to pin4. napravio board5. expotrovao kao tiff monochrome6. invertovao boje7. umnozio na A4 plavu foliju... Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Jul 3, 2011 Share #65 Napisano Jul 3, 2011 1.pronasao juce eagle za maca2. napravio footprintove3. postavio sch i povezao pin to pin4. napravio board5. expotrovao kao tiff monochrome6. invertovao boje7. umnozio na A4 plavu foliju... И? Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano Jul 3, 2011 Autor Share #66 Napisano Jul 3, 2011 Pa jos mi je ostalo da prebacimna Cu, ubacim u kiselinu isecem i izbusim rupe...ali nisam stigao danas to da uradim Link to comment Podeli na ovim sajtovima More sharing options...
