BC tube preamp

[revox]

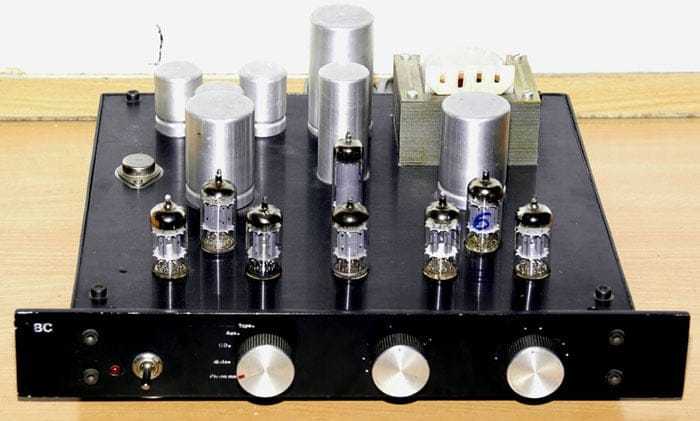

U uobičajnim kombinacijama G za G pade mi šaka nesvakidašne dobro urađen pream sa phono sekcijom sa oznakom BC.Kako sam guglajući po netu skonto radi se o konstukciji i radu Gdina Bobana Stojadinovića koji je bar kako nađoh podatke na netu jedan od pionira u razvoju cijevne tehnike u staroj nam otadžbini.Koliko vidim, čisto amaterski, u ovom preampu ima više kondova nego u nekom izlaznom ampu.U odnosu na dosadašnji preamp Korato model ten koji je imao dvije ecc82 ovde ima cijelih 8 lampi.Jes da ne znam koje su pošto su oznake obrisana ali i to će se saznati.U stvari skonto sam da su dvije krajnje sa lijeve i desne strane ecc82 pošto blesnu kao munja prilikom uključivanja.Zvuk što reći. Bar dest puta bolji od korataZa razliku od korata koji je više bio bafer nego pramp kod BC-a bas definisan- to što se čuje čuje se utegnuto jasno i definisano nema muljanja i plivanja. Srednji su đene đene tu neđe.Najveće iznenađenje je da su se u zvučnoj slici pojavili zvuci koji su do sada bili potisnuti i nejasni.Ponekad se pitam da li sam neke ikad i čuo sa prethodnim preampom.Sve u svemu BINGO.Jedini mali problem koji postoji je neusaglašenost phono preampa sa izlaznim naponom zvučnice /Ortofon VMS 20MK2/.U odnosu na linijske signale osjetno je tiši phono izlazNo i to će se riješiti, a i ako ostane takav nikakav problem.Nešto ne bih da džaram po ampu.Evo fotka da se vidi o čemu se radiValjala bi koja info od iskusnih majstora lampi ako prepoznaju o čemu se radi.

[Zen Mod]

nu čoče, daj malo i iznutrice , pa će gadjamo

[revox]

Ima fotki no su velike pa se ne mogu kačit bez jedna po jedna

[Zen Mod]

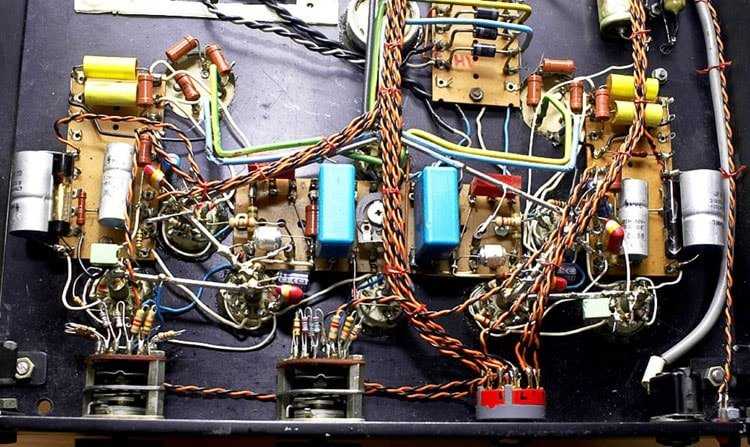

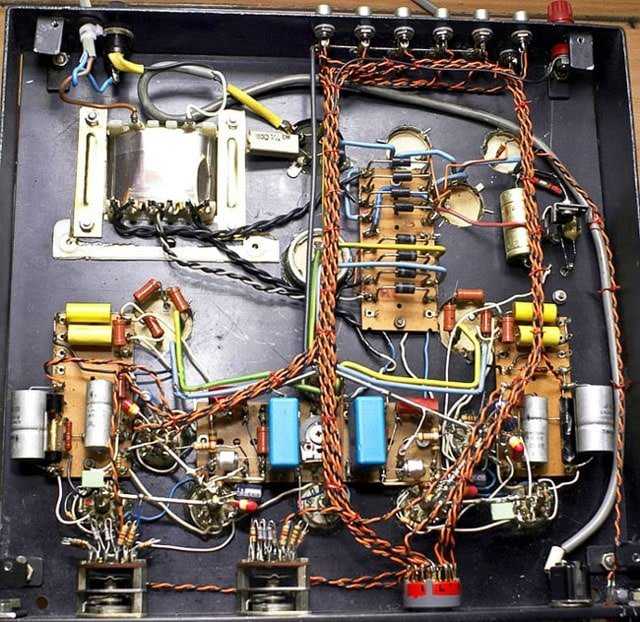

a nu ako ti je mrsko - shiljni meni na majal , pa cu ja i da ih operem ako treba :Viannen_loungelizard:vidim slikicu - da bi ustanovili koja je koja cev - a moguce su 3 fele ( sem ispravljacice koj aje sigurno EZ80 ako se greje sa 6V3 ) - ECC 82 u izlazu i ECC83 odnosno ECC81 u phono sekciji - bilo bi zgodno da pogledas i nacrtas svako podnozje , ucrtas otpore koji vode sa anode na VN i otpore koji vode sa katode na gndonda cemo lako ustanoviti koja je koja

[revox]

a nu ako ti je mrsko - shiljni meni na majal , pa cu ja i da ih operem ako treba

Oprate su one kako treba /imamo i mi veš mašinu/ nego ti mali kazan na forumu pa može stat samo po jedna

[Zen Mod]

eve ti ista slika , samo u Photoshopu odradjeno kulturno na jpeg medium , ista pikselazakazan ti kod Asterixa ......... kod Mike je vise onako - kao bure .......

[revox]

[revox]

eve ti ista slika , samo u Photoshopu odradjeno kulturno na jpeg medium , ista pikselaza

Zeru ti je mutnija :Viannen_loungelizard:nego da ja nakačim sve iz par puta pa nek ih neko prebaci sve u jedan post jel valja ova

[revox]

............................... bilo bi zgodno da pogledas i nacrtas svako podnozje , ucrtas otpore koji vode sa anode na VN i otpore koji vode sa katode na gnd.................

kad bi to znao uradit ondak bi i ja znao ustanovit koja je koja :sarcastic_hand:

[Zen Mod]

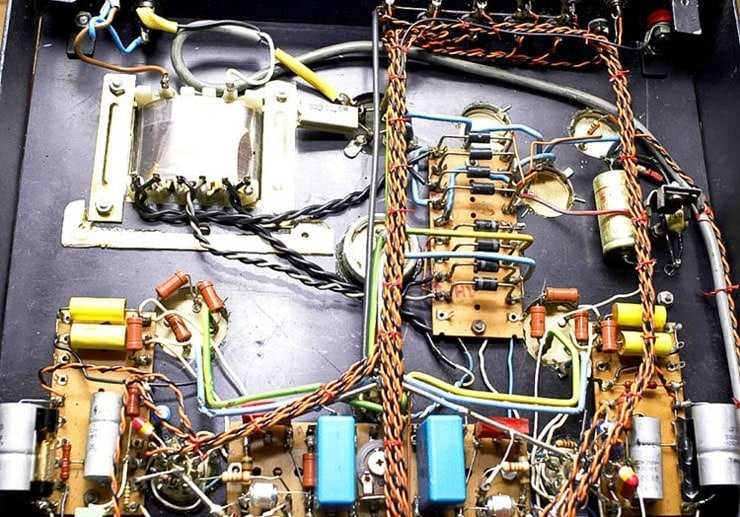

mutnija ti :sarcastic_hand:elem - ne vredi da ih redjas ..... mi ne mozemo videti sto ti mozes uzivosem cinjenice da treba staviti relejni selektor ( jer ovaj ne mozes baciti nazad uz chincheve ?? ) ........ onda pitanje - mozes li nekako izvesti da ti i pot bude nazad ?ova suma kablova do selektora je ubistvena , i osnovni je razlog zasto i uredjaji sa dobrim elektricnim konceptom zvuce mediokritetno ...... ili bar mnogo losije no sto mogu

[revox]

mutnija ti

sem cinjenice da treba staviti relejni selektor ( jer ovaj ne mozes baciti nazad uz chincheve ?? ) ........ onda pitanje - mozes li nekako izvesti da ti i pot bude nazad ?

Možda mogne selektor nazad ako koristim umjesto alu cevke drvenu cevku fi 6mm

čisto da ne bude roštiljijade :sarcastic_hand:

[Zen Mod]

sad vidim da su u pitanju 12-polozajni atenuatori da bi izbegao trafo morao bi stisnuti i selektor i pot jedan uz drugi ( sem ako nemas kardan za produznu osovinu ) e da bi izbegao deo kutije koji je bas ispod trafoa ......malo mi sumnjivo izgeldaju svi ti beli elkovi , pa i taj zuti Frakotakodje i ti tantali - jesu dobri za neke stvari , ali vole da se iskokaju kao kokice ........

[grau.]

ako mu jos prepolovis broj ceve, mozda bude bio i ne dest nego dvajs puta bolji od kurata.

[revox]

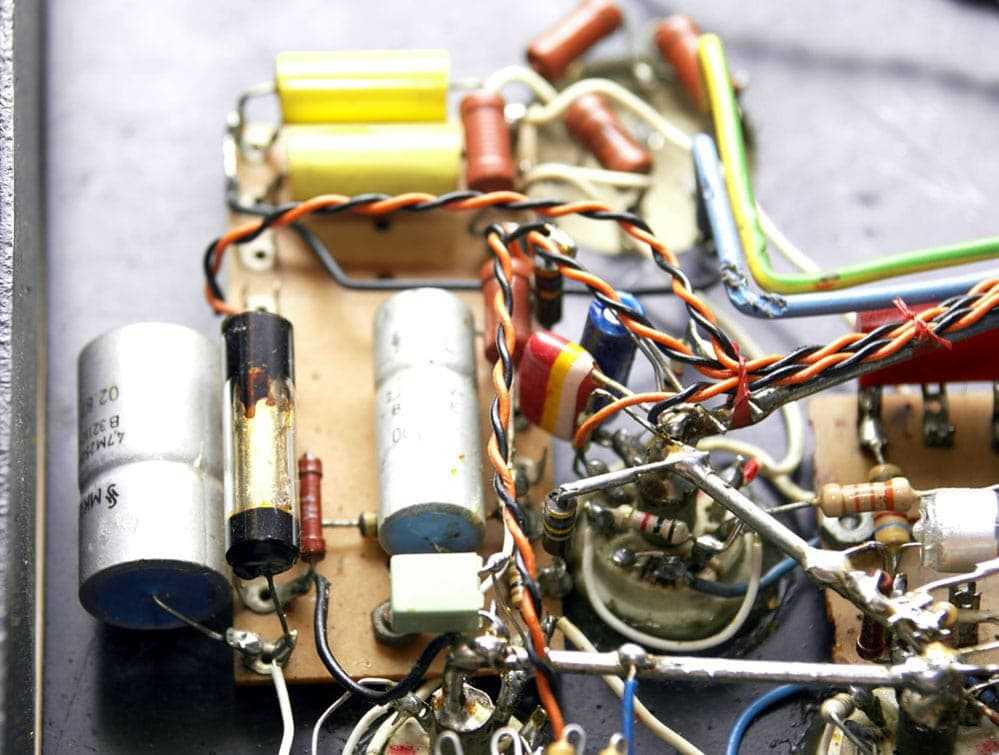

malo mi sumnjivo izgeldaju svi ti beli elkovi , pa i taj zuti Frako

Jel ovia što su ti sumljivi?

takodje i ti tantali - jesu dobri za neke stvari , ali vole da se iskokaju kao kokice ........

kad se nisu iskokali ovih 15-20 godina /minimum/ od kad su stavljeni neće valjda ni sad

[Zen Mod]

Jel ovi......

jok - sad vidim da su oti blokcinjih nema potrebe dirati

.......kad se nisu iskokali ovih 15-20 godina /minimum/ od kad su stavljeni neće valjda ni sad

tako i co'ek - nije umro 83 godine , pa odjednom i to zlo pocini

[sstrsat]

Jedini mali problem koji postoji je neusaglašenost phono preampa sa izlaznim naponom zvučnice /Ortofon VMS 20MK2/.U odnosu na linijske signale osjetno je tiši phono izlaz

Hm, malo (jako) cudno je da navodis da je phono ulaz osjetno tisi od linijskih. Ortofon VMS20 daje dosta veliki izlazni signal (ako se ne varam, nekih 5mV) a kako je ovdi gotovo sigurno koristena barem jedna ECC83 po kanalu onda tesko da moze falit pojacanja. Eventualno bi ga moglo malo prifalit ako su lampe skroz potrosene (mada se po izgledu getera na slikama ne bi reklo da ni izbliza imaju toliko tadnih sati). A da su u tom stanju, tesko da bi se uopce moglo govorit o nekoj kvaliteti zvuka, pogotovo ne takvoj koju navodis. Sve skupa ispada poprilicno nelogicnoBilo bi dobro da se neke stvari (prvenstveno naponi) izmjere.O nekim konstrukcijskim detaljima koji se vide sa fotografija necu jer ti se virovatno ne bi svidilo ono ca bin imal o tome rec

[Zen Mod]

slobodno cakulaj :sarcastic_hand:no se svodi na to da neko to treba da uzme , sve razveze i ponovo sveze .........il' jednostavno ostaviti ovako a energiju trositi ili na pravljenje novog ili - jos bolje - na pecanje .......

[sstrsat]

slobodno cakulaj :sarcastic_hand:no se svodi na to da neko to treba da uzme , sve razveze i ponovo sveze .........il' jednostavno ostaviti ovako a energiju trositi ili na pravljenje novog ili - jos bolje - na pecanje .......

Pa je, upravo na to (ovi srednji red) se i svodi ono ca se ima rec o ovom preampu

[revox]

Hm, malo (jako) cudno je da navodis da je phono ulaz osjetno tisi od linijskih. Ortofon VMS20 daje dosta veliki izlazni signal (ako se ne varam, nekih 5mV) a kako je ovdi gotovo sigurno koristena barem jedna ECC83 po kanalu onda tesko da moze falit pojacanja. Eventualno bi ga moglo malo prifalit ako su lampe skroz potrosene (mada se po izgledu getera na slikama ne bi reklo da ni izbliza imaju toliko tadnih sati). A da su u tom stanju, tesko da bi se uopce moglo govorit o nekoj kvaliteti zvuka, pogotovo ne takvoj koju navodis. Sve skupa ispada poprilicno nelogicnoBilo bi dobro da se neke stvari (prvenstveno naponi) izmjere.

Iskreno da ti kažem ni meni nije jasno o čemu se radi.Tačno je da je izlazni napon 5mv na ortofonu i nikad nije bilo problema ni na jednom SS pojačalu sa nivoom izlaznog signalaO čemu se ovde radi definitivno mi nije jasnoda bi phono signal imao isti nivo kao line razlika je u tri-četiri stepa na potuKad dođe kolega Chakey u PG pogledaće o čemu se radi i pokušat da skine šemu

O nekim konstrukcijskim detaljima koji se vide sa fotografija necu jer ti se virovatno ne bi svidilo ono ca bin imal o tome rec

Što da ne upravo me to zanimaNisam ga ja pravio da bi sujeta radiladefinitivno radi dosta dobro naročito u odnosu na prethodnoako se da unaprediti što da ne ograničavajući faktor je nemanje nikakve dokumetacije

[sstrsat]

Iskreno da ti kažem ni meni nije jasno o čemu se radi.Tačno je da je izlazni napon 5mv na ortofonu i nikad nije bilo problema ni na jednom SS pojačalu sa nivoom izlaznog signalaO čemu se ovde radi definitivno mi nije jasnoda bi phono signal imao isti nivo kao line razlika je u tri-četiri stepa na potuKad dođe kolega Chakey u PG pogledaće o čemu se radi i pokušat da skine šemu

Najvirovatnije se radi o smanjenom naponu napajanja za phono sekciju, mozda zbog nekog nagorilog otpornika u filterskom lancu. Naravno, ovo je samo pretpostavka na osnovu tvog opisa pa ce stvarno bit dobro da ti netko ki se razumi u to izvrsi mjerenja i tocno ustanovi o cemu se radi. Moze se naravno stavit jos pretpostavki (npr osuseni katodni elki) ali to je sve nagadjanje dok se ne zabode instrument u iznutricu preampa.

Što da ne upravo me to zanimaNisam ga ja pravio da bi sujeta radiladefinitivno radi dosta dobro naročito u odnosu na prethodnoako se da unaprediti što da ne ograničavajući faktor je nemanje nikakve dokumetacije

Vec je i Zen podosta rekal o duzini zica prema selektoru i samom fizickom smjestaju selektora i pota. Tome cu zasad dodat da prejako bode u oci povlacenje zice za mrezni prekidac kod ulaznih chincheva, ovako kako je izvedeno. Ni vodjenje masa nije bas kako triba izvedeno. Kad ti kolega skine (barem ugrubo) shemu, moc ce se vise rec.A ca se tice eventualnih poboljsanja, o tome ima smisla razmisljat tek kad se skine shema i kad se postojece stanje dotjera da ima potribno pojacanje

[Zen Mod]

ma popravice njega Chakey

[revox]

ma popravice njega Chakey

Naravno :crazyrocker:
