Osnovne preporuke za rad sa el.lampama

[dunavko]

Основные рекомендации по применению приемно-усилительных радиолампСовременные приемно-усилительные лампы имеют, как правило, оксидный катод, состоящий из металлического керна (основания) с активным покрытием из щелочноземельных металлов.Оксидный катод является тем элементом лампы, стабильность и долговечность которого определяет, в основном, качество работы и долговечность лампы в эксплуатации. Наилучшие результаты дает эксплуатация ламп при номинальном напряжении накала катода. Превышение номинального напряжения накала катода (перекал) приводит к повышению температуры катода, увеличению скорости испарения активирующих катод веществ и осаждению их на других электродах. Это, в свою очередь, ведет к понижению электронной эмиссии катода, падению анодного тока и крутизны характеристики лампы. Кроме того, напыление активирующих веществ на сетки и анод лампы способствует возрастанию термоэлектронного тока с этих электродов, а также приводит к сдвигу характеристики лампы в связи с изменением контактной разности потенциалов между катодом и другими электродами лампы. Понижение напряжения накала оксидного катода против номинального (недокал) приводит к снижению его температуры и к преобладанию процессов, дезактивирующих катод, над процессами, активирующими его, в результате чего также происходит быстрое снижение его электронной эмиссии.Превышение предельно допустимых значений мощности рассеивания на электродах лампы может привести к резкому возрастанию газоотделения из электродов и к порче оксидного катода выделившимися газами. Не рекомендуется применять последовательное включение накала более двух ламп (кроме случаев, когда лампы предназначены для этого), так как при последовательном включении одной группы ламп катод может оказаться в режиме перекала, а у другой – в режиме недокала. Катоды приемно-усилительных ламп делятся на две группы: катоды прямого накала и катоды косвенного накала. В катоде прямого накала нагревающий его ток проходит непосредственно по металлическому керну, на который нанесен слой оксида. В катоде косвенного накала нагрев металлического керна катода, несущего слой оксида, осуществляется при помощи электрически изолированного от него подогревателя. Катод прямого накала имеет большую экономичность, чем катод косвенного накала, и меньшую тепловую инерцию (время разогрева).Преимуществом приемно-усилительных ламп с катодом косвенного накала является большая механическая прочность и возможность применения для питания накала переменного тока.При эксплуатации ламп с катодом прямого накала следует придерживаться некоторых правил.1. В зависимости от величины напряжения накала лампы соединять батареи накала с таким расчетом, чтобы их напряжение незначительно превышало номинальное значение напряжения накала.2. Общую точку источников питания анода и сеток ламп подключать к отрицательному полюсу батареи накала. Для регулировки напряжения накала рекомендуется применять реостат, подключая его к положительному полюсу батареи накала.При эксплуатации ламп с катодом косвенного накала следует обращать внимание на то, чтобы напряжение между катодом и подогревателем не превышало допустимого для данного типа лампы значения, указанного в справочных данных. Превышение этого напряжения может вызвать пробой изоляционного покрытия подогревателя и порчу лампы. Весьма существенное значение для эксплуатации ламп имеет правильный выбор сопротивлений в цепи управляющей сетки. Сопротивление в цепи управляющей сетки должно быть минимальным, особенно для ламп с большой крутизной характеристики. В этих лампах, при большой величине сопротивления, включенного в цепь сетки (1-2мОм), возникновение незначительного обратного тока приведет к резкому возрастанию тока анода и, следовательно, мощности рассеяния на аноде. В ряде случаев этот процесс нарастает лавинообразно и выводит лампы из строя. По этим соображениям, величина сопротивления в цепи управляющей сетки не должна превышать значений, оговоренных в справочнике для соответствующих типов ламп. Во всех случаях применения ламп с большой крутизной характеристики следует использовать схему подачи автоматического смещения. Эта схема снижает опасность недопустимых перегрузок ламп при их смене и при колебаниях питающих напряжений, обеспечивает большую стабильность и меньшую зависимость работы устройства от индивидуальных особенностей ламп. Приемно-усилительные лампы устойчивы к воздействию окружающих пониженных и повышенных температур (от -60ОС до +60ОС) и повышенной относительной влажности окружающего воздуха (до 98%). Устойчивость работы лампы при повышенной температуре окружающего воздуха определяется температурой баллона в его наиболее нагретой части. Перегрев баллона лампы вызывает повышенное газоотделение из стенок баллона, нарушение работы газопоглотителя, в ряде случаев способствует развитию процесса электролиза стекла у ножки лампы, что приводит к преждевременному выходу лампы из строя. Температурный режим баллона зависит от условий излучения, теплопроводности и конвекции, определяемых размерами и свойствами поверхностей предметов, окружающих лампы.Поэтому при конструировании аппаратуры рекомендуется:1. Избегать применения экранов во всех случаях, когда это не вызвано необходимостью электростатической экранировки.2. При использовании экранов создавать облегченные условия теплоотвода от баллона лампы за счет конвекции воздуха, а также применять экраны с малоотражающими поверхностями (черненые экраны).3. Учитывать условия охлаждения ламп при выборе расположения элементов аппаратуры.4. Проверять температурный режим ламп.Предельно допустимая температура баллона неодинакова для разных типов ламп. В среднем, для выходных ламп она не должна превышать 150ОС в условиях эксплуатации.Все лампы могут кратковременно работать в условиях вибрации при частотах от 20 до 70Гц и ускорениях до 2.5g, но, по возможности, следует принимать все меры амортизации ламп.При использовании пальчиковых и других бесцокольных ламп с жесткими выводами (штырьками), для устранения опасности разрушения стекла ножки необходимо соблюдать следующие условия:1. Применять ламповые панели только заводского изготовления.2. При монтаже аппаратуры принимать меры, предотвращающие нарушение нормального расположения плавающих контактов гнезд панелей. Для этого рекомендуется вести монтаж панелей при вставленных в них калибрах или старых ламп.3. Вставлять и вынимать лампу в положении, перпендикулярном плоскости панели.Указания по эксплуатации сверхминиатюрных ламп:1. Счет выводков ведется от цветной метки. Сгибание выводов у стекла недопустимо. Гнуть выводы, паять их или зажимать под винт разрешается на расстоянии не менее 5 мм от гребня ножки, во избежание появления трещин и сколов в стекле.2. Сколы и небольшие трещины у выводов, не вызывающие натекания в течение 7 – 14 суток после их образования, допустимы. Признаком отсутствия натекания является наличие налета газопоглотителя на куполе баллона или величина обратного тока сетки в пределах нормы.3. Во избежание изгибов и натяжения выводов следует крепить лампы за баллоны при помощи резиновых держателей. Допускается крепление ламп в металлическом пружинящем тонкостенном держателе, который может одновременно служить емкостным экраном.4. Температура стекла баллона во время работы должна быть как можно более низкой. Следует принимать меры по максимальному охлаждению ламп, так как повышение температуры понижает долговечность ламп. Измерение температуры баллонов должно производиться при помощи термопары диаметром не более 0.1 мм.5. В случае применения ламп в наиболее жестком режиме работы или при пониженном атмосферном давлении рекомендуется погружать лампы в охлаждающую жидкость, обладающую должными диэлектрическими свойствами.6. При работе на высокой частоте следует напаивать выводы не далее 8-10 мм от стекла, обрезая лишние концы.7. Загрязнение стекла между выводами ведет к снижению сопротивления изоляции. Промывать стекло следует чистой водой или спиртом при помощи щеточки.Александр Воробьев

[Zen Mod]

Key recommendations for the application receiving and amplifying radio tubesModern receiving and amplifying tubes are usually oxide cathode, consisting of a metal core (substrate) with an active coating of alkaline earth metal.Oxide cathode is the element of light, stability and durability of which determines mainly the quality of work and longevity of the lamp in operation. The best results are obtained by the lamp at rated voltage cathode heating. Exceeding the rated voltage of the cathode glow (perekal) leads to an increase in temperature of the cathode, increasing the evaporation rate of activating the cathode materials and their deposition on other electrodes. This, in turn, leads to a decrease in electron emission cathode, the anode current fall and slope characteristics of the lamp. In addition, the deposition of the activating substances on the grid and anode of lamp promotes an increase in the thermionic current from these electrodes, and also shifts the characteristics of the lamp due to changes in contact potential difference between cathode and other electrodes of the lamp. Lowering the heater voltage of the oxide cathode against the nominee (nedokal) leads to a reduction in temperature and to the predominance of the processes of decontamination cathode, over processes, activating it, which is also a rapid decrease in its electron emission.Exceeding the maximum allowable values of power dissipation in the electrodes of the lamp may cause a sharp increase in gas liberation from the electrodes and the deterioration of the oxide cathode evolved gases. Not recommended for consistent integration glow for more than two lamps (except when the lamps are designed for this), since the sequential inclusion of a group cathode lamps may be in the mode perekala, and the other - in a mode nedokala. Cathodes receiving and amplifying tubes are divided into two groups: the filamentary cathode and cathode indirectly heated.In the filamentary cathode heating current is passed directly to the metal core, which caused a layer of oxide. In an indirectly heated cathode heating the metal core of the cathode, carrying a layer of oxide is carried out using an electrically isolated from his heater. Filamentary cathode has a larger economy than the cathode indirectly heated, and less thermal inertia (heat-up time).The advantage of receiving and amplifying tubes with indirectly heated cathode is a large mechanical strength and the possibility of applying for a filament of alternating current.When operating the lamps with filamentary cathode should adhere to certain rules.1. Depending on the voltage filament lamp with a filament connecting the battery so that their voltage slightly higher than the nominal heater voltage.2. Common point sources of power grids and the anode tubes connected to the negative battery terminal filament. To adjust the heater voltage is recommended to use a rheostat, connecting it to the positive pole of battery heater.When operating the lamps with the cathode indirectly heated, should pay attention to the fact that the voltage between the cathode and the heater did not exceed allowable for this type of lamp value specified in the reference data. Exceeding this voltage can cause breakdown of insulation damage to the heater and lights. Very essential for the operation of lamps is the correct choice of resistances in the circuit of the control grid. Resistance in the circuit of the control grid should be minimal, especially for lamps with a large slope characteristics. In these lamps, with a large value of resistance in the circuit grid (1-2 MW), the appearance of small reverse current will lead to a sharp increase in anode current and hence power dissipation at the anode. In some cases, this process is growing like an avalanche, and displays lamp failure. For these reasons, the resistance in the circuit of the control grid should not exceed the values specified in the handbook for the respective types of lamps. In all cases, the use of lamps with a large slope characteristics should use the self-bias circuit supply. This scheme reduces the risk of unacceptable congestion lamps when they are changing and with fluctuations of supply voltages, provides greater stability and less dependence of the device on the individual lamps. Alarm repeater lamps are resistant to low ambient and elevated temperatures (from -60 ° C to +60 OC) and high relative air humidity (98%). Stability of the lamp at a high ambient temperature is determined by the bulb at its most heated part. Overheating of the lamp bulb causes high gas separation from the walls of the cylinder, the violation of the getter, in some cases contributes to the development process of electrolysis of glass in the lamp foot, which leads to premature lamp failure. Temperature regime of the container depends on the conditions of radiation, heat conduction, convection, determines the size and surface properties of objects that surround the lamp.Therefore, when designing the equipment is recommended:1. Avoid the use of screens in all cases where this is not due to the necessity of electrostatic shielding.2. When using screens to create facilitated conditions of heat from the cylinder tube by convection and apply screens malootrazhayuschimi surfaces (Blackened screens).3. Take into account the conditions of cooling tubes in choosing the location of items of equipment.4. Check the temperature of lamps.Maximum permissible temperature of the cylinder varies for different types of lamps. On average, for the output tubes should not exceed 150 ° C in operation.All lamps can short run in terms of vibration at frequencies from 20 to 70Hz and accelerations up to 2.5g, but if possible, should take all measures for depreciation of lamps.When using the finger and the other wedge base lamps with a rigid leads (pins), to eliminate the risk of breakage legs should observe the following conditions:1. Apply the lamp panel only factory-made.2. When installing the equipment to take measures to prevent disruption of the normal arrangement of floating contacts nests panels. It is recommended to assembling panels when inserted therein, or caliber of the old lamps.3. Insert and remove the lamp in a position perpendicular to the panel.Directions for use of subminiature lamps:1. Account of the broods being colored tags. Flexion of the findings of the glass is not allowed. Bending findings, solder them or clamping screw is allowed at least 5 mm from the crest of the legs to avoid the appearance of cracks and chips in the glass.2. Chips and small cracks in the findings that do not cause leakage within 7 - 14 days after their formation, are permissible. Sign of the lack of inflow is the presence of plaque on the dome getter container or the amount of reverse current grid within normal limits.3. To avoid bending and tension of the findings should strengthen the lamp for the cylinders with rubber grip. Allowed to mount lamps in metal springy thin wall holder, which can simultaneously serve as a capacitive screen.4. Temperature of the glass container during operation should be as low as possible. Should take steps to maximize the cooling tubes, as the increase in temperature reduces the life of lamps.Temperature measurement of cylinders shall be done using a thermocouple with a diameter less than 0.1 mm.5. In the case of lamps in the most hard mode or at a reduced atmospheric pressure, it is recommended to immerse in the coolant tubes possessing adequate dielectric properties.6. When operating at high frequency should not burn on the findings further 8-10 mm from the glass, cutting off excess ends.7. Contamination of the glass between the findings lead to a decrease in insulation resistance. Glass should be rinsed with clean water or alcohol with the help of brush.Alexander Vorobiev

[stein]

Ključne preporuke za primjenu primanje i pojačava radio cijeviModerna primanje i pojačava cijevi su obično oksid katoda, koji se sastoji od metalne jezgre (supstrat) s aktivnim premaz zemnoalkalijskih metala.Oksid Katoda je element svjetlosti, stabilnosti i trajnosti koji određuje uglavnom kvalitetu rada i dugovječnosti lampa u radu. Najbolji rezultati dobiveni su iz lampe na nazivni napon katode grijanje. Prekoračenje nazivnog napona katode sjaj (perekal) dovodi do povećanja temperature katode, povećanje isparavanja stopa aktiviranja katodne materijala i njihove depozicije na druge elektrode. To je, pak, dovodi do smanjenja emisije elektrona katoda, anodna struja pad i nagib karakteristike svjetiljke. Osim toga, taloženje aktiviranja tvari na rešetki i anoda svjetiljke promiče povećanje termionska struje iz tih elektroda, kao i pomaci karakteristike lampe zbog promjena u kontaktu razlika potencijala između katode i druge elektrode svjetiljke . Spuštanje grijač napon katode oksida protiv imenovanog (nedokal) dovodi do smanjenja temperature i do prevlasti procesa dekontaminacije katode, preko procesa, ona aktivira, što je također nagli pad u elektronskom emisijom.Prekoračenje najviše dopuštene vrijednosti za rasipanje snage u elektrode žarulje može izazvati nagli porast plina oslobođenje od elektroda i pogoršanja oksida katode evoluirala plinova. Ne preporučuje se za dosljednu integraciju sjaj za više od dvije lampe (osim kada su lampe su dizajnirani za ovo), jer sekvencijalni uključivanje svjetiljki grupe katodne može biti u načinu perekala, a drugi - u modu nedokala. Katoda prima i pojačava cijevi su podijeljeni u dvije skupine: vlaknastog katode i katode neizravno heated.In vlaknastog katode grijanje struja prolazi izravno na metalne jezgre, što je izazvalo sloj oksida. U indirektno grijanim katoda grijanje metalne jezgre katode, noseći sloj oksida je obavljeno pomoću električki izolirane od svoje grijanje. Vlaknastog katode ima veće ekonomije od katode indirektno grijanim, a manje toplinska inercija (zagrijavanje vrijeme).Prednost primanja i pojačava cijevi sa indirektno grijanim katoda je velika mehanička čvrstoća i mogućnost podnošenja zahtjeva za filament izmjenične struje.Pri radu s lampe u obliku niti katode treba se pridržavati određenih pravila.1. Ovisno o naponu nit žarulje s niti koja povezuje bateriju tako da je njihov napon malo veći od nazivnog napona grijač.2. Zajednička točka izvora napajanja rešetke i anode cijevi spojen na negativni terminal baterije nit. Za podešavanje grijač napon je preporučljivo koristiti otpornik, to povezivanje to pozitivni pol baterije grijača.Pri radu svjetiljke s katode indirektno grijanih, treba obratiti pozornost na činjenicu da je napon između katode i grijanja ne prelazi dozvoljene za ovaj tip svjetiljke vrijednosti navedene u promatranom podataka. Prekoračenje ovog napona može uzrokovati proboj izolacije oštećenja grijača i svjetla. Vrlo bitno za rad lampi je ispravan izbor otpora u kruga kontrole mrežu. Otpornost u krug kontrole mreže treba biti minimalan, osobito za svjetiljke sa velikim nagibom karakteristike. U tim svjetiljke, s velikom vrijednosti otpora u krugu rešetke (1-2 MW), pojava malih preokrenuti struja dovest će do oštrog povećanja anodna struja, a time i gubitak snage na anode. U nekim slučajevima, taj proces raste kao lavina, i prikazuje lampa neuspjeh. Iz tih razloga, otpor u krugu od kontrolne mreže ne smije prelaziti vrijednosti navedene u uputama za pojedine vrste svjetiljki. U svim slučajevima, upotreba svjetiljki s velikim nagibom osobine treba koristiti opskrbe self-pristranosti sklop. Ova shema smanjuje rizik od neprihvatljiva zagušenja lampe kada su se mijenja i sa promjenama napona napajanja, pruža veću stabilnost i manje ovisnosti uređaja na pojedine svjetiljke. Alarm ponavljač lampe su otporne na niske okoline i povišene temperature (od -60 ° C do +60 OC) i visoka relativna vlaga zraka (98%). Stabilnost svjetiljke na visokoj temperaturi okoline određena je žarulja na većini grijanog dijela. Pregrijavanja žarulje žarulje izaziva visok plina odvojenost od zidovi cilindra, kršenje čovjek koji stvara, u nekim slučajevima doprinosi razvoju procesa elektrolize stakla u lampu stopala, što dovodi do preranog lampa neuspjeh. Temperatura režim kontejnera ovisi o uvjetima zračenja, provođenja topline, konvekcija, određuje veličina i svojstva površine objekata koji okružuju lampa.Stoga, pri dizajniranju oprema se preporučuje:1. Izbjegavajte korištenje ekrana u svim slučajevima gdje to nije zbog nužnosti elektrostatičkog oklop.2. Kada koristite ekrana za stvaranje uvjeta olakšana topline iz cilindra cijevi konvekcijom i primijeniti ekranima malootrazhayuschimi površine (ekrana pocrnio).3. Uzmite u obzir uvjete za hlađenje cijevi u odabiru lokacije opreme.4. Provjerite temperaturu lampe.Maksimalna dopuštena temperatura cilindra varira za različite vrste svjetiljki. U prosjeku, za izlazne cijevi ne smije prelaziti 150 ° C u pogonu.Sve lampe kratko se može izvoditi u smislu vibracija na frekvencijama od 20 do 70Hz i ubrzanja do 2.5G, ali ako je moguće, treba poduzeti sve mjere za amortizaciju svjetiljki.Kada koristite prst, a drugi klin bazu lampe s krutim vodi (igle), kako bi se uklonili rizik od loma noge trebaju pridržavati sljedećih uvjeta:1. Nanesite svjetiljka ploča jedini fabrički.2. Prilikom ugradnje uređaja da poduzmu mjere kako bi se spriječilo narušavanje normalnog rasporeda plutajuće kontakata gnijezda panela. Preporuča se okupljanje ploče kada je umetnuta u njemu, ili kalibar stare svjetiljke.3. Umetanje i uklanjanje svjetiljka u položaju okomito na ploču.Upute za korištenje subminijaturna svjetiljki:1. Račun leglo se boji oznake. Fleksija nalaza stakla nije dopušteno. Savijanje nalaza, njih lemljenje ili pritezni vijak dopušteno je najmanje 5 mm od vrha na noge kako bi se izbjegle pojave pukotine i čips u staklu.2. Chips i male pukotine u nalaz da ne uzrokuju propuštanja u roku od 7 do 14 dana nakon formiranja, su dozvoljena. Prijavite nedostatka priljev prisutnosti plaka na kontejner kupole dobavljač ili iznos od obrnutog struje rešetke u granicama normale.3. Da biste izbjegli savijanje i napetost nalaza treba ojačati svjetiljka za boce s gumenim rubom. Dopustiti da montirati svjetiljke u metalni držač elastičan tanki zid, koji istovremeno može poslužiti kao kapacitivni ekran.4. Temperatura stakla spremnika tijekom rada treba biti što manji. Treba poduzeti korake kako bi se povećala za hlađenje cijevi, kao i porast temperature smanjuje život lamps.Temperature mjernih cilindara mora biti učinjeno korištenjem termoelement promjera manjeg od 0,1 mm.5. U slučaju lampi u većini teško način ili na smanjenje atmosferskom pritisku, preporučljivo je uroniti u rashladne cijevi posjeduje adekvatne dielektrična svojstva.6. Kada rade na visokim frekvencijama ne bi spali na nalazima daljnjih 8-10 mm od stakla, odsijecanje viška završava.7. Onečišćenje od stakla između nalaza dovodi do smanjenja izolacijskog otpora. Staklo treba isprati čistom vodom ili alkohol uz pomoć kista.Alexander Vorobiev

[Zen Mod]

sa ruskog na madzaronski sa madzaronskog na engleskisa engleskog na srbijanskicrce lanpa

[Sipi]

Ovi google prevodi daju potpuno novu dimenziju odrednicama: "neupotrebljivo", "iritirajuce", "idiotski besmisleno", "uvredljivo glupo"...

[BANAT]

Lanpe su cudo(cool)

[Zen Mod]

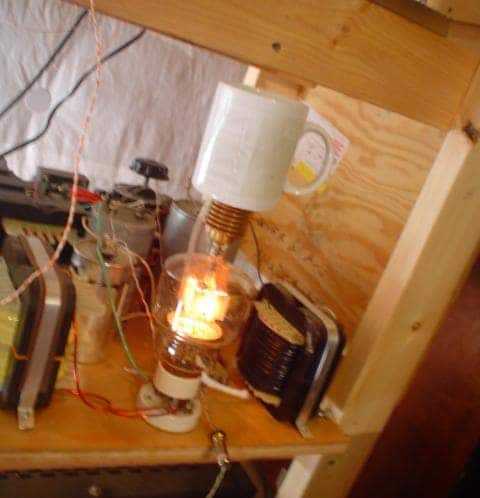

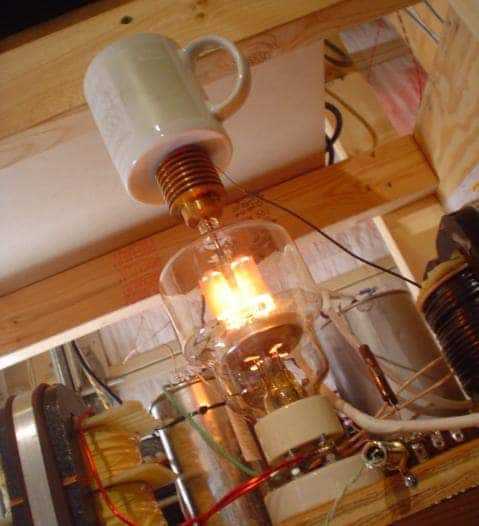

koji izolator na vrvu !!

[Sipi]

Konacno razumna primena!

[dunavko]

u svakom slucaju pre ces da isprzis jajca na lampu nego na silcijum.Doduse, mozes i na silicijum ali samo jedanput.Posle moras da ih srces.Eto,Lampa je,brate stvorena i za kulinare.Sta reci vise.

[Sipi]

u svakom slucaju pre ces da isprzis jajca na lampu ....

Apsolutno! Kad god covek oseti snaznu potrebu da intimne delove tela izlozi visokoj temperaturi treba iskljucivo da koristi lampe ! :buehehe:Sorry dunavko, al' bilo je nemoguce odupreti se...

[stein]

[dunavko]

Ju,ja nisam mislio na ta jajca ali svako se cese tamo gde ga svrbi.

[Sipi]

Pa budi precizan kad dajes preporuke za cevke - vi's kako lako ode ukrivo... :DOva Stenova pecena jajca su mi zanimljiva - na primer ovo levo bih rek'o da je peceno na triodi, lepog je oblika, sija se i ima dva mehurica (to je taj drugi harmonik), a desno je verovatno sa pentode i to SE - vidis kako manje, nekako skvrceno i zagorelo sa jednog kraja...

[BANAT]

Generalne instrukcije iz Philips Receiving Tube Manual-a -1970 g.

My link

My link

My link

My link

My link

My link

My link

Poz Svima

[dunavko]

Pravo da ti kazem ja zaista ne znam kakva su steinova jajca,mozda jos ima ljudi koji bi jos mogli to da potvrde.stein ,izvini,ja sam najmanje kriv.

[Sipi]

Pravo da ti kazem ja zaista ne znam kakva su steinova jajca,mozda jos ima ljudi koji bi jos mogli to da potvrde.stein ,izvini,ja sam najmanje kriv.

Pa ova, kokosija, przena, sto je metn'o sliku, ne ona na koja si ti mislio - al' dobro, svako se cese tamo gde ga svrbi...

[Zen Mod]

moja su jos veca ......

[Sipi]

A jel su przena na triodi ?

[stein]

Naš mali kolektiv...

[stein]

moja su jos veca ......

[stein]

Pravo da ti kazem ja zaista ne znam kakva su steinova jajca,mozda jos ima ljudi koji bi jos mogli to da potvrde.stein ,izvini,ja sam najmanje kriv.

Steinova jajca...

[Sipi]

Steinova jajca...{picture}

Fina ti svastika !
