Ne znam gdje bih ovo smjestio s obzirom da nema �Pocetnicka pitanja�. Pravio sam neku zezalicu za gitaru i koristio LM3886 na izlazu, te pretpojacalo sa tonskom kontrolom. Ne znam zasto ali jacina bruma se mijenja ovisno kako okrenem utikac. U jednom polozaju brum je mali ali kad okrenem utika� brum se pojaca. Kad odvojim pretpojacalo brum se jedva cuje bez obzira kako je utika� okrenut ali kada dodirnem ulaz pojacalo zabruji dosta tiho u jednom polozaju utikaca i jako glasno u drugom. Sta je uzrok ovakvom ponasanju i kako to popraviti?

[Daudio]

Meni ovo sto si napisao lici na plivajucu masu.Kako si povezao mase u tom uredjaju,kako gde samo spustio na sasiju ili sve u jednu tacku na sasiji(cuvena zvezda)?Kako si spojio cinc ili u tvom slucaju pretpostavljam da je banana u pitanju obzirom da se radi o gitarskom ampu.Ako je masa "cinca "direktno na sasiji,odvoji je nekim izolatorom,spajas samo sirm provodnika u zajednicku tacku.To sto nema bruma kada odvojis preamp,moze da ukazuje samo na 2 stvari:- ili se indukuje neki parazit u kablu,kroz sam amp-moguce da ti brum potice iz samog preampa ,pa ga amp pojaca-opet vezano za plivanje mase.Kakav ti je naponski kabl?Faza i nula ,ili ima i zemlju.Dalje, ako ti je u instalaciji uzemljena nula i to moze prouzrokovati probleme koji su vec opisani ako negde visi masa.Da li imas RC filter na ulazu mreze?Kao sto vidis ima podosta stvari koje mogu uticati na brum.

[Daudio]

http://telekomunikacije.etf.bg.ac.yu/predmeti/te5aus/Audiotehnika_tema_10.pdfMalo i literature na temu brumova i smetnji

[kan042]

Napajanje 220V je samo faza i nula, obicnim dvozilnim kablom. Uzemljenje tj. trecu zicu uopste nemam u instalaciji. Grec je spojen sarafom na sasiju a s njega ide na plocicu na kojoj su elektroliti, stabilizator za pretpojacalo i pretpojacalo. Za napajanje do pojacala sam koristio zice sa napojne iz PC i uvio ih. Pokusavao sam na nekoliko nacina da spajam mase ali problem je uvijek isti. Minus zvucnika je spojen na masu kod elektrolita, ulaz na LM je spojen na potenciometar. Potenciometri su spojeni sirmovanim kablom i preko zajednicke zice opet spojeni na masu kod elektrolita. Odvajao sam i grec od sasije cak mi pada na pamet da je mozda do trafa ali ne bih sad da nabavljam novi ako to ne bi trebalo da uzrokuje ovu pojavu. Nikako ne mogu da skontam kakve veze ima okretanje utikaca kad je 220V spojeno samo na primar i nista nije spojeno na sasiju. Hvala za odgovor i pdf, sad cu to da citam i eventualno jo

[Zen Mod]

daj slike iznutrice , valjda cemo skontati nestoza pocetak probaj da prespojis sa kontakta mase na potu na kuciste pota ( da i kuciste pota umasis )

[Daudio]

Ako sam te dobro ispratio,nigde nisi pomenuo da imas zajednicku tacku sa sasijom,odnosno pominjes zajednicku tacku kod elektrolita.Jesi li tu masu spojio sa sasijom,ili sasija visi u vazduhu?

[Impuls]

Jel to mono pojacalo ili stereo?

[kan042]

Ako sam te dobro ispratio,nigde nisi pomenuo da imas zajednicku tacku sa sasijom,odnosno pominjes zajednicku tacku kod elektrolita.Jesi li tu masu spojio sa sasijom,ili sasija visi u vazduhu?

Sasija nije nigdje spojena a privremeno sam je spajao preko otpornika 12R na zajednicku tacku kod elektrolita i nije bilo promjene. Namjeravao sam, kad nadem, da sasiju tako spojim sa otpornikom 10R/5W. Je li to uredu?@Impuls, pojacalo je mono sa LM3886.

[Impuls]

Potenciometri su spojeni sirmovanim kablom i preko zajednicke zice opet spojeni na masu kod elektrolita.

da li to znaci da si napravio krug mase ako si spojio pot i na plocicu i na elkove a istovremeno ti je spojena plocica sa elkovima. U tom slucaju ces morati prekinuti masu izmedju pota i alkova a ostaviti onu prema plocici.

[kan042]

Prekinuo sam masu od ulaza prema zajednickoj tacki i spojio na pot i nema promjena. Nazalost potovi su Piher u plasticnom kucistu a samo takvih ovdje ima. Ulazni konektor jeste masom spojen na plocici pa cu i to premjestiti na zajednicku tacku. Pokusacu da napravim i neku sliku i skupim sheme svakog sklopa u jedno. Vjerovatno mase nisu ba

[kan042]

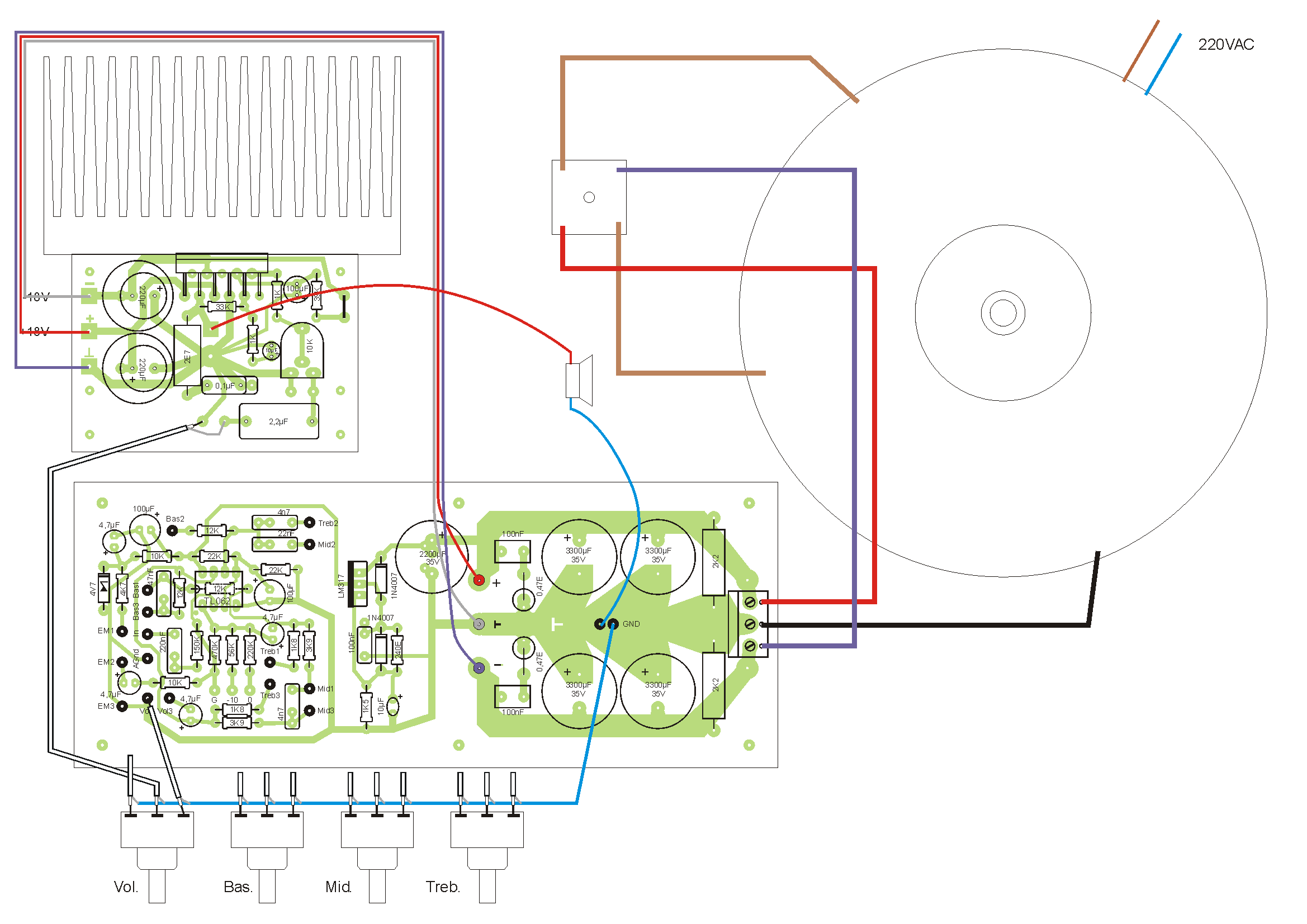

Ne znam moze li ovo da pomogne. Potovi su povezani srednjom zicom na pripadajuce rupe a opleti, samo s jednim krajem na zajednicku masu.

[Impuls]

Imas gresaka na crtezu pa da ih razjasnimo.1.Masa ispravljackog dela ti je spojena na minus pojacala a minus ispravljaca na masu pojacala?2.sirm kabla od potenciometra ti je spojen na ulaz ampa a signalni kraj na masu ampa?a sem toga ako je greska u crtanju, onda imas zatvoren krug mase na sledeci nacin: masa napajanja - do mase pojacala - preko sirma do vol pota - plavom zicom do mase napajanja.jednu zicu treba preseci i to je najbolje tu plavu a sirmove ostalih potova uzemljiti na masu volume pota i to spustiti na masu preampa. U tom slucaju jos uvek imas viska mase preko mase preampa i verovatno ce pomoci da skroz odseces masu volume pota na ampu.

[kan042]

Oprosti, zurba i noc su uradili svoje pa sam pogresno nacrtao. Srecom nije tako i spojeno.Pokusacu danas ovo sa masama potova i staviti ispravnu sliku.

[kan042]

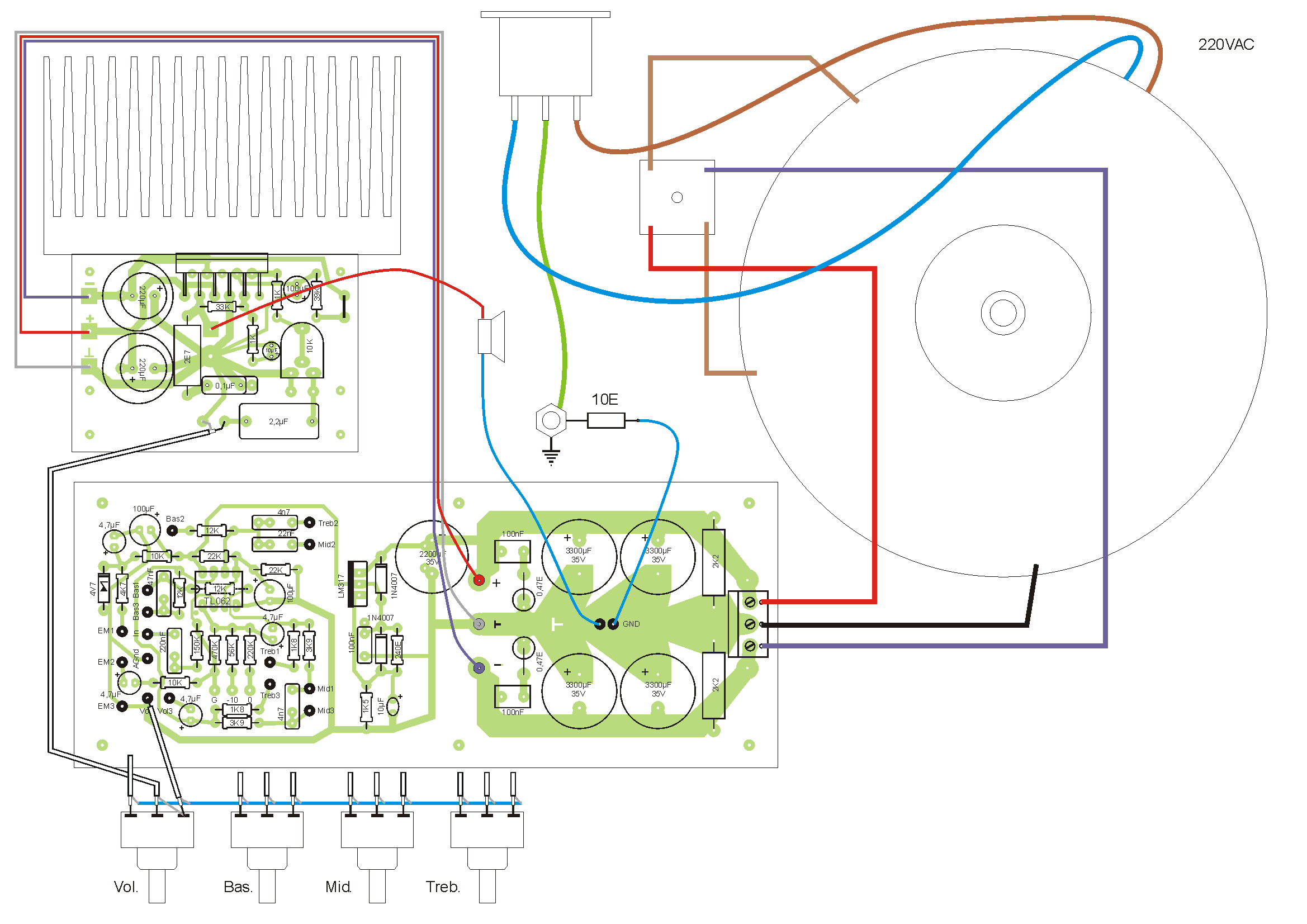

Uspio sam rijesiti brum. Cuje se tiho na maksimalnoj glasnoci ali vise ne ovisi o polozaju utikaca. Zahvaljujem se svima na pomoci i strpljenju. U pdf-u koji je prilozio p18 spominje se slucaj kad okretanje utikaca igra ulogu. Vjerujem da je i ovdje bio taj problem. Spajanje se vidi u prilozenoj slici (nadam se da je sad ispravna) i malo mi je cudno da sirmovi sa potova nisu nigdje direktno spojeni na masu niti se ista mijenja ako se spoje. Vidjao sam 2 diode antiparalelno spojene na otpornik prema sasiji. Kakva je njihova uloga i da li ih stavljati?

[Impuls]

Koliko vidim na crtezu samo skidanje mase od pota pram napajanju? Upravo ono sto smo i konstatovali.

[kan042]

Koliko vidim na crtezu samo skidanje mase od pota pram napajanju? Upravo ono sto smo i konstatovali.

Da, tako je vjerovatno najispravnije ali tek kad se spoji masa preko otpornika 10R i uzemljenje sa euro konektora na sasiju brujanje je minimalno u oba polozaja utikaca.

[Daudio]

Da, tako je vjerovatno najispravnije ali tek kad se spoji masa preko otpornika 10R i uzemljenje sa euro konektora na sasiju brujanje je minimalno u oba polozaja utikaca.

Kao sto sam i mislio. sasija mora biti spojena u zajednicku tacku mase i nikako ne sme da visi u vazduhu

[kan042]

Ovo je prvi put da imam nazovi sasiju tj. savijen komad lima na kojem su svi dijelovi da bi se lakse s njima baratalo i nikad prije nisam imao ovakav slucaj s brumom. Zahvaljujuci savjetima sada bruma skoro i nema a mozda bi se mogao i potpuno eliminirati. Za sada je ovako dobro. Nadam se da ce mi neko i one diode razjasniti.

[Daudio]

Ovo je prvi put da imam nazovi sasiju tj. savijen komad lima na kojem su svi dijelovi da bi se lakse s njima baratalo i nikad prije nisam imao ovakav slucaj s brumom. Zahvaljujuci savjetima sada bruma skoro i nema a mozda bi se mogao i potpuno eliminirati. Za sada je ovako dobro. Nadam se da ce mi neko i one diode razjasniti.

ajde da pokusam,mada mi nije jasno na sta tacno ciljas.kada stavis diode u takvom spoju,po njihovoj nameni i nacinu ferceranja dogadja se sledece-jedna dioda ce na masu da odvuce + ,druga -;ako su obicne diode tipa 1n40xx one ce ujedno ograniciti neki signal-napon na 0,6-0,7v(napon njihovog provodjenja).U slucaju da su diode tipa zenera,onda ce odrzavati napon na nivou za koji su namenjene.

[Impuls]

Dve diode kontra okrenute se stavljaju obicno na ulaze da zastite PN spoj koji je sledeci na redu od probijanja u slucaju signala veceg intenziteta. Ukoliko je izmedju mase i sasije ne dozvoljavaju da potencijal sasije otpliva vise od proboja PN spoja tako da ne moze da razlikom potencijala otvori nijedan PN spoj. Malo mi je cudna ova namena, ako je uopste tako kako si napisao. Gde se tacno nalaze te dve diode?

[stein]

Pitajte ZM-a. On zna, a zahvaljujući kino-operateru, znam i ja samo ne umem tako lepo da objasnim...

[kan042]

Ne mogu to sad nigdje da nađem. Jedino sam pronašao jedan projekat gdje su masa napajanja i uzemljenje eurokonektora direktno spojeni na metalnu kutiju. Da li je onda i taj otpornik potreban? Kako vi spajate šasiju odnosno kutiju?
