Poboljsanja DCX2496

[andrics]

Posto vec dugo imam ovu skretnicu doso je red i na nju da se spakuje do kraja u radni oblik .

Do sada uradjena modifikacij SPDIF SRC i CLOCK na jednom modulu na slikama.

Moduli su naruceni od http://pilghamaudio.com

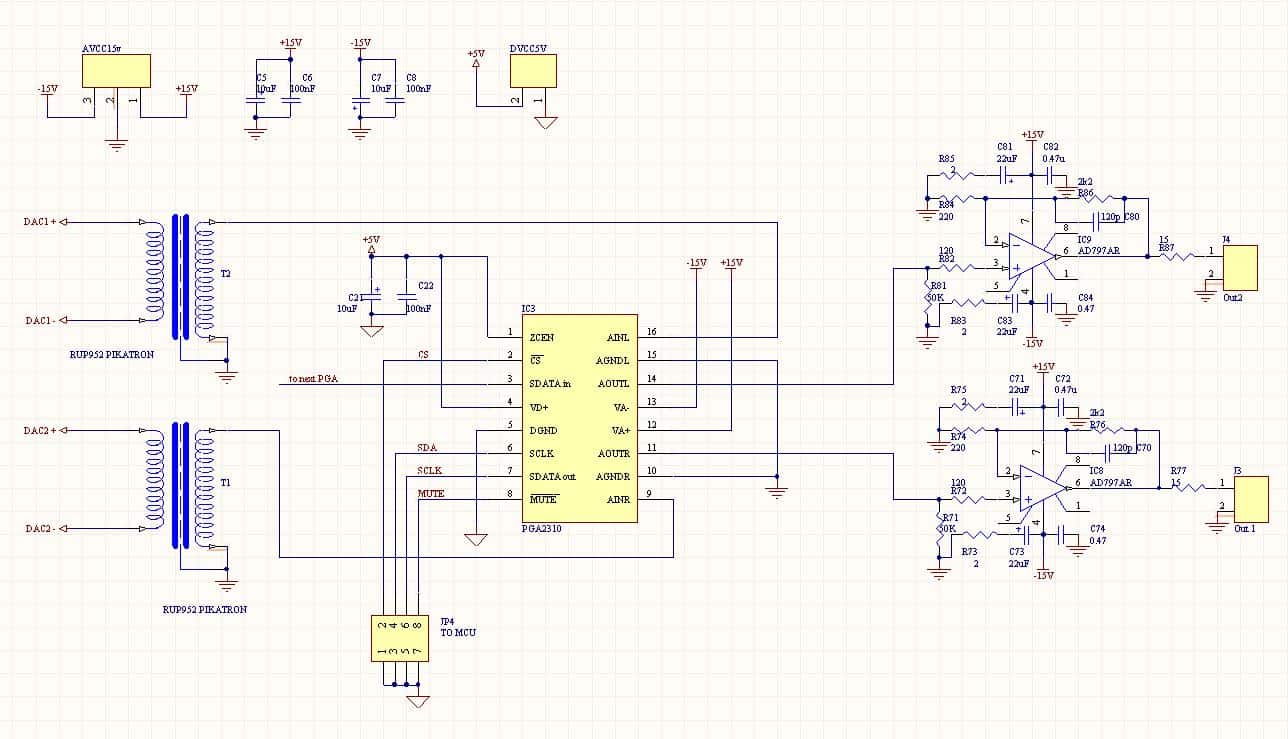

Sledece na redu je izlazni analogni deo zamisljen RUP952 PIKATRON -> PGA2310 -> AD797 +6db.

Sema na slici je za 1 opseg. Za ceo DCX se ponavlja 3 puta.

PGA2310 su u DAISY-CHAINING medjusobno povezani tako da je potrebno svega 4 pina sa mikrokontrolera za kompletnu kontrolu svakog PGA pojedinacno.

To pruza mogucnost medjusobnog prilagodjenja BAS-SREDNJI-VISOKI u opsegu rada samog PGA.

Na izlazu je AD797 sa pojacanjem od 6db upravo zbog atenucije po opsezim koji su u mom slucaju u tim granicama.

Zanima me vase misljenje da li bi nesto na ovoj semi trebalo udraditi bolje-drugacije .

Composite Drawing.pdf

[andrics]

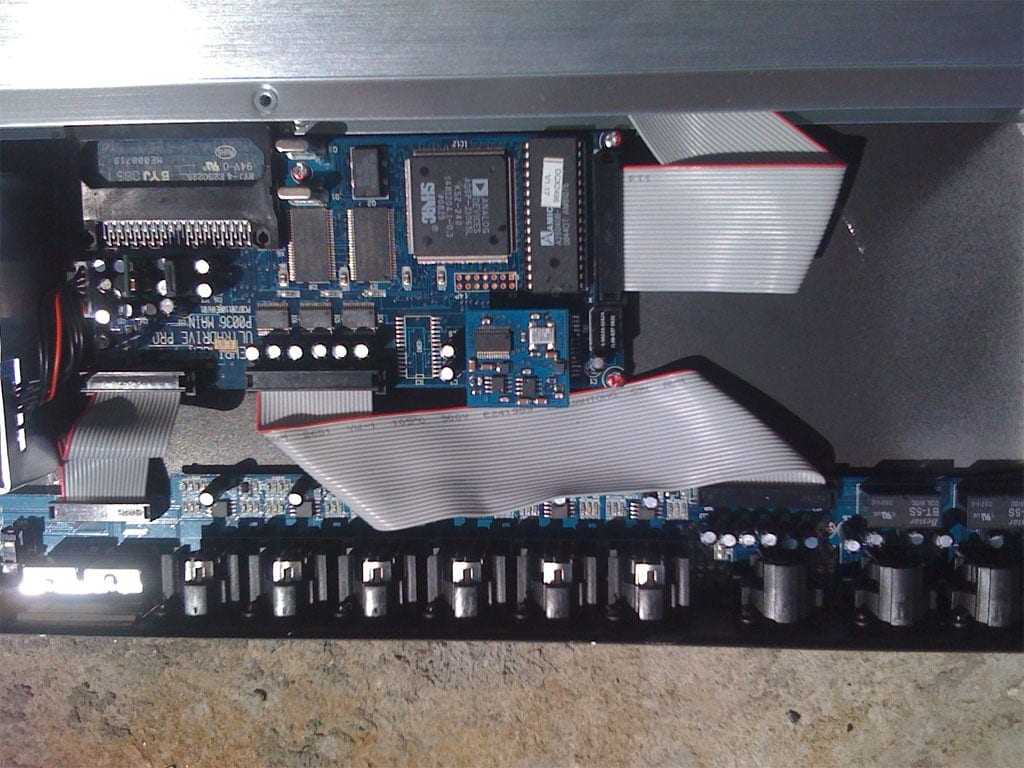

Slika skretnice sa ugradjenim modulima SRC/CLK i LOW NOISE +5V reg

[andrics]

Slika sastavljenog modula SRC/DCX "BOTTOM"

[andrics]

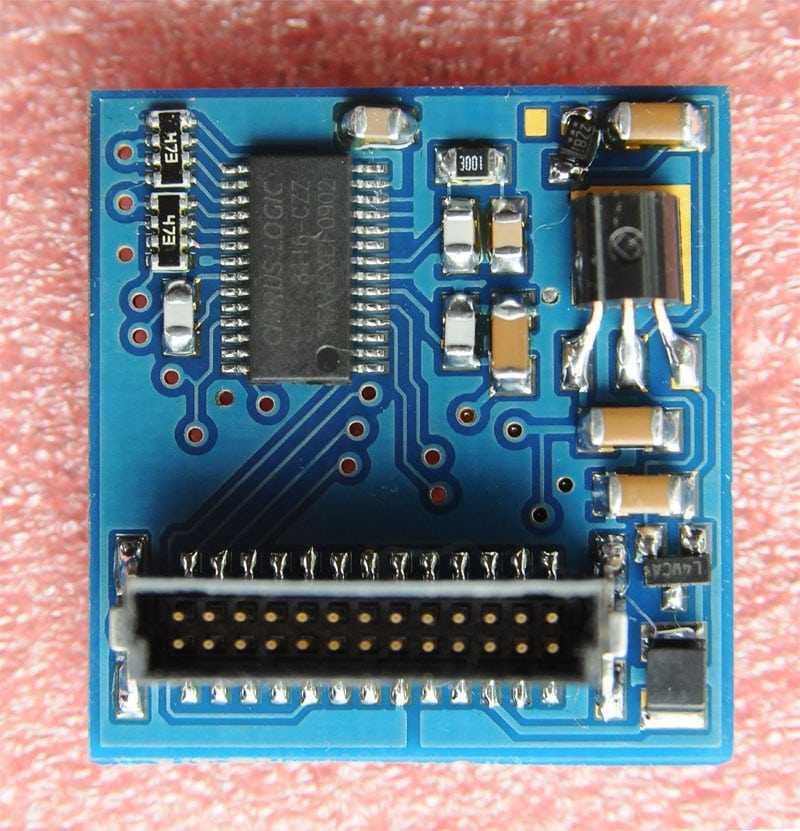

Slika sastavljenog modula SRC/DCX "TOP"

[andrics]

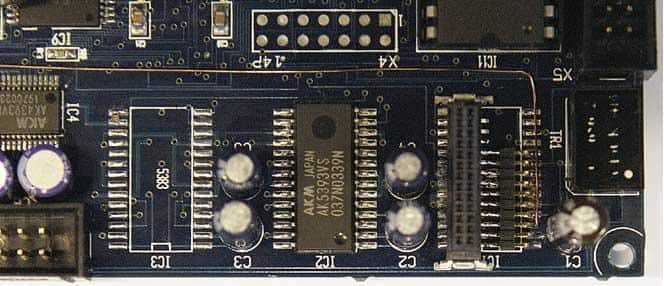

Detalj modifikacije

[ZZZ]

Opravi ga Andricssvaka mu cast

[andrics]

AUUUUUUUOvo nece da valja . Sema je vec 3 dana tu a niko nema ni jednu primdbu.Ljudi sta se desava , nije valjda totalno ne interesantna teme ?????

[Sipi]

K'o onaj mali Crnogorac sto kaze: "Nijesam imao primjedbe" :buehehe:Doduse, mog'o si ono gvozdje na izlazu iz DAC-a i da izbegnes...

[ZZZ]

Ajde posto vec Andrics zakera mada je sve korektno cini mi se...mozda neki jednostavni buffer ispred trafoai obrnute faze na sekundaru trafoa a potom AD797 u invertujuci mod?koji je dac chip ispred AK ?

[Vladan Savic]

AUUUUUUUOvo nece da valja . Sema je vec 3 dana tu a niko nema ni jednu primdbu.Ljudi sta se desava , nije valjda totalno ne interesantna teme ?????

Kako da ne, barem meni jeste. Takodje imam nameru da uradim slicno,ali mene interesuje da pokusam da mu doakam sam..........Za sada nemam semu uredjaja,pa me to sputava,a niko na forumima nema ili ne da(ako prodaje tweakove). Inace,po tvojoj shemi sam vec uradio tweak,i radi odlicno-.Samo ne razumem onaj komentar da treba dodati jos neki baffer... Pa 797 vec to jeste,i nema razloga da se nesto tu dodaje.molim te da ako imas shemu dcx-a, posujes,a o rezultatima istrazivanja ,ja obecavam sve slicice,sheme i slicno(poslacu vam i sliku svoje zene ako treba )

[Zen Mod]

saljem ti sta ja imam

[Pchelac]

saljem ti sta ja imam

Jel' ...sliku svastike mozda...A sto samo njemu?1

[Vladan Savic]

Jel' ...sliku svastike mozda...A sto samo njemu?1

Ma, svastiku ne smem ni da pomenem... Kamoli da je slikam Hvala za fajlove,pa cemo o ovoj temi ubuduce vise caskati . pozzz

[Zen Mod]

sad ti trazi , a VS neka preda dalje
