Transistor Vbe Matching

[sp300b]

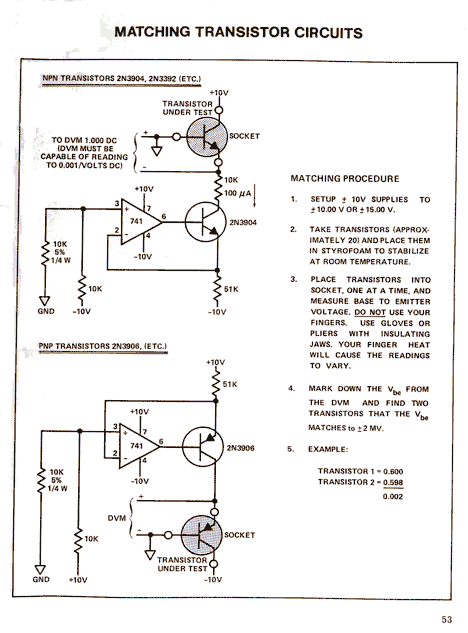

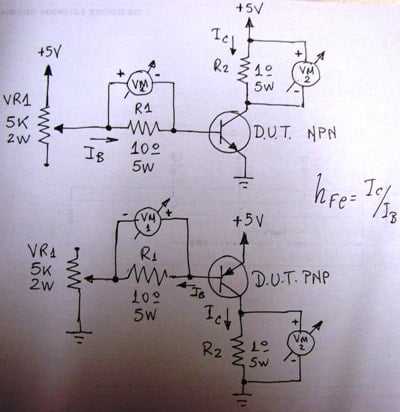

Nameracio sam se da izmerim Vbe za potrebe uparivanja tranzistora, trazio informaciju na Internetu, a posto nesto bas i nisam naleteo na istu, seo i nacrtao slicice koje objasnjavaju.Stoga, evo neka ostane ovde zapisano.(U mom slucaju, hteo sam da umerim na Ic = 5mA).

[Zen Mod]

koristan linak :

http://sound.westhost.com/project31.htm

[viktor1986]

koristan linak :http://sound.westhost.com/project31.htm

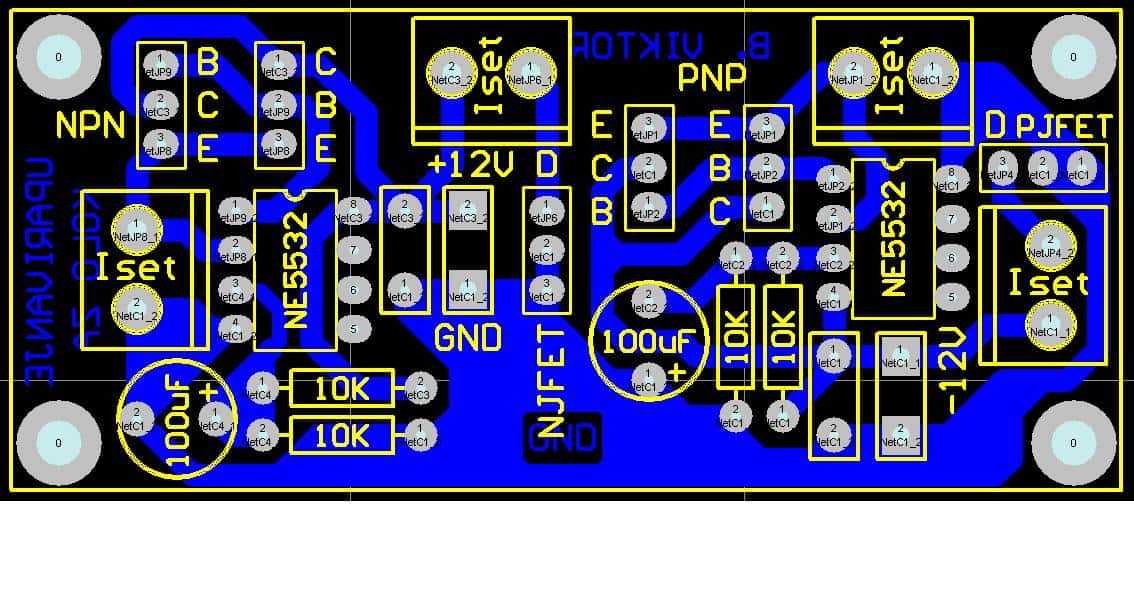

Ovo sam napravio za sebe da imam...Semu sam preuzeo negde na internetu, mislim da je Bora to izbacio na nekom forumu. Kolo zluzi za uparivanje malih(TO92) tranzistora a takodje i JFET-ova.

[sp300b]

Ovo sam napravio za sebe da imam...Semu sam preuzeo negde na internetu, mislim da je Bora to izbacio na nekom forumu. Kolo zluzi za uparivanje malih(TO92) tranzistora a takodje i JFET-ova.

Ima li ga schematic ?

[viktor1986]

Ima li ga schematic ?

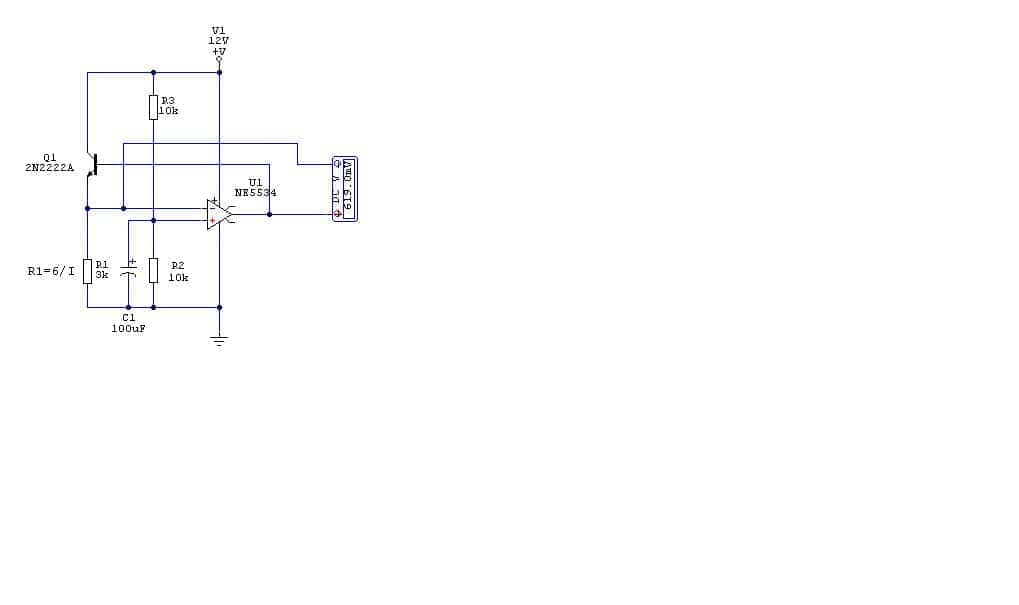

Pih bre, ja mislio da sema nece ni biti potrebna jer je vrlo jednostavan raspored elemenata i da ce moci da se snimi sema...Evo seme za uparivanje NPN trandzi! Dakle, sustina seme je da se na emiteru nadje pola napona napajanja(6V), imamo Uce=12-6=6V, i struju kroz tranzistor odredjujemo otpornikom koji ide od emitora do mase. Sto se tice NJFET-ova, sa +12V(ili +15V DC) se povezuje otpornik a drugi kraj na drejn, gejt i sors su spojeni zajedno sa masom.

[Zen Mod]

ima i ovde :

http://sound.westhos...or-matching.htm

[sp300b]

Pih bre, ja mislio da sema nece ni biti potrebna jer je vrlo jednostavan raspored elemenata i da ce moci da se snimi sema...Evo seme za uparivanje NPN trandzi! Dakle, sustina seme je da se na emiteru nadje pola napona napajanja(6V), imamo Uce=12-6=6V, i struju kroz tranzistor odredjujemo otpornikom koji ide od emitora do mase. Sto se tice NJFET-ova, sa +12V(ili +15V DC) se povezuje otpornik a drugi kraj na drejn, gejt i sors su spojeni zajedno sa masom.

Pih, Meni definitivno ne treba, ali Pih bre, mislim radi kompletnosti informacije, ako se neko zainteresuje

[ManicP]

Ajd, mislim da pasuje u temu. Mali tip...

Kad sam se ja igrao uparivanja malih tranzistora, uocih slicnost... ...ma eto slika

Pasuju mali tranzistori kao donja ledja na nokšir.

Kad već pravite đuntu, metnite i podnožje pa boc, boc... Još neko mezence sa strane i prava uživancija meriti...

Cena? 7-8 kom. za jedno zidarsko pivo. Mezence je malo skuplje

[viktor1986]

Ajd, mislim da pasuje u temu. Mali tip...

Kad sam se ja igrao uparivanja malih tranzistora, uocih slicnost... ...ma eto slika

Pasuju mali tranzistori kao donja ledja na nokšir.

Kad već pravite đuntu, metnite i podnožje pa boc, boc... Još neko mezence sa strane i prava uživancija meriti...

Cena? 7-8 kom. za jedno zidarsko pivo. Mezence je malo skuplje

Nisam ti bas razumeo odgovor al ajde...Inace, na onom mom rasporedu se stavlja DIP6 kuciste za tranzistore i samo ubadas tranzistore.

[ManicP]

Nisam ti bas razumeo odgovor al ajde...Inace, na onom mom rasporedu se stavlja DIP6 kuciste za tranzistore i samo ubadas tranzistore.

Ma razumeli se! Samo sam ja moju improvizovanu pokojnu spravu napravio sa DIP8, sa rasporedom kao na unimeru.Kako god, ovo tvoje više nego odlično
