jel to ozbiljno? LM6181 je CFA, što znači, da se vrednost feedback otpornika ne može birati slobodno. Ako se ide u rešenje sa jednim trafom, onda se stavlja trafo na RX stranu, a ne na TX stranu. Ove male jezgre brzu saturiraju, ako vide DC na primaru, zbog toga je kondenzator neophodan. Zocky, da se vratim nazad, Post #32: - Opamp i feedback otpornik R114 biče tvoja domača zadača - ako ostaviš R116=470R, onda mora biti R1=90R, da dobiješ izlaznu impedansu 75R (470R u paralelu sa 90R) - vodi računa o izlaznom signalu, razina treba biti 1V_pp neterminirano i 0.5V_pp terminirano sa 75R (pp = peak-to-peak), trebaš pravu izlaznu impedansu i pravi izlazni napon. Kao pomoč upotrebi kalkulator: http://www.beyondttl...ulator-vdiv.php - C1 izbaci, jer stvaraš low-pass filter - sa druge strane moraš terminirati (zatvoriti) transmisijsku liniju sa 75R. Ako imaš trafo i na TX strani (nije neophodan), onda otpornik 75R mora biti u primaru. Ako ga staviš na sekundar, onda dolazeči signal vidi reaktivnu terminaciju, koju stvara primar na RX strani. Transmisijska linija se nikada ne terminira reaktivnim elementom nego izključivo otporom. - C2 izbaci - R3 izbaci PS: ima i opamp svoj izlazni otpor od nekoliko Ohma (ne znam koliko, nisam gledao datasheet). Ali kad mu se dovodi feedback, onda se za razinu dovedenog feedbacka smanjuje i izlazni otpor i iz nekoliko Ohma se pretvara u miliOhme. Zbog toga sam izostavio izlazni otpor opampa. Tek toliko, da neko ne zapne oko sitnica PPS: Zocky, puno toga se može naučiti ovde: http://www.diyhifi.org/forums/viewtopic.php?f=2&t=284

Puno bolje jer biasiraš MOSFET kroz JFET kaskodu Vidi i Siliconix Application Note AN103.Za Q2 može BC550.Ali....to ti je više CCS nego Open loop preregulator?

Ne mogu da editujem, mamicu mu..... CCS1: LED je OK, ali jedan bipolarni nije dovoljno, možda 2 ili nešto kombinovano ili Darlington. Upotrebi 10-100R između LED in Baze Q1 i kondi preko R3. CCS2: C3 nije OK, kroz R13 ti ide "noise" na Gate Q2 CCS3: C1 nije OK, kroz R15, R16 ti ide "noise" na Bazu Q5, cca 30-40dB smanjen noise onda ide na Gate Q4 Traži na Google,kako se prave RC filteri ili upotrebi ovo: FILTERI Hint: JFET(kao CCS)-LED na masu-1K jednim krajem izmedu JFET i LED, drugi kraj na 100R-izmedu otpornika 100uF (low current leakage kondi) na masu, drugi kraj 100R na Bazu (ili Gate). Preko LED (ili više njih) može kondi. Ili OVO , vidi Slika 2, kako je uradio Local Power Supply. R39 i C10 zajedno su RC filtar za Gate Q7.

Za diode Schottky ili nešto "Fast & Soft Recovery". Izbaci taj RCCRCC i stavi cap-multiplier sa MOSFETom ili Darlingtonom ili Sziklai ili FETlington ili,.....što ti se sviđa Vidi LINK ili ono što sam prikačio. Ostalo su ti rekli Borko_KA i Impuls.

malo stvari zvuči lošije nego opamp u unity gainu

Okruženo žutom iz posta iznad ovog, ali razvučeno na Timebase od 5nS.Ostaje još malo parazitarne kapacitivnosti ali sam lenj da to ispravljam. Nemam toliko zlatne uši (čitaj: nije moj DAC)

Vidi sta sam ti uradio od signala, mamavidi sta sam ti uradio od signala ja.Promenio R20,R21,R22,R23, izbacio C17,C18, sad vise nije tako ružan

Zen, kad je več bio DAC ozvoren, mogao si da:- izbaciš C17, C18 (100pF, Digital input 1, Digital input 2)- staviš MKP ili MKT preko C12 i C14 (coupling kondići za Digital input 1, Digital input 2)- poigraš se sa R20, R21, R22, R23 i staviš višu vrednost otpornika, jer ti zbog nizke otpornosti feedback otpornika pomeraju digitalni signal u vremenu (jitter)- izbaciš L7805CV za napajanje WM8740 DAC čipova i staviš nešto bolje. Može i šunt, ide struja nešto preko 30mA (koliko se sječam)Vidi prikačen fajl....kako ono pjeva Bajaga..... Vidi sta su ti uradiliod signala, mamavidi sta su ti uradili kondiči C17 i C18Promenili ga, okrenuli ga, sad vise nije tako ljep

Pile, ništa ne fali IRF9520, može i to. Nešto mu je mali transconductance, za 1S moraš ga poterati strujom 700-800mA.Ima nižu kapacitivnost od IRFP9240, veča opasnost od oscilovanja. Pazi na hladjenje i SOA (Safe Operating Area), kad tereš MOSFET sa DC.TO-220 nije najbolje kučište, T0-247 je bolje, lakše odvodi toplinu.

Lukasz Fikus aka Lampizator nema pojma o digitalnom izlazu i specifičnoj impedanciji.... GOLDMUNIZATOR treča slika po redu, vidi se, kako je pogrešno terminisao. Da je samo stavio veču sliku osciloskopa... Uvečana slika...crvenim okruženo, gde se vidi koliko ima pojma

možeš izbaciti, radi i bez njih...

no gain = no pain meni se sviđa BORBELY Obavezni su dobri shunt regulatori

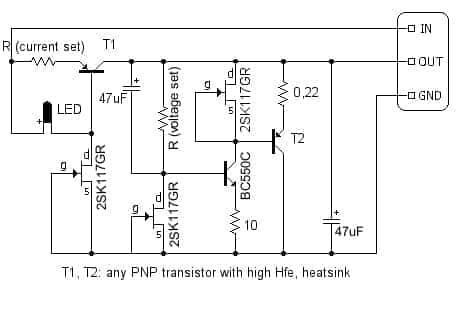

Ako ima R(voltage set) 1000 Oma i prolazi struja 3mA, onda imaš na njemu pad napona 3V.3V + Vbe tranzistora BC550C + pad napona na R (10 Oma) = izlazni napon.Vbe tranzistora je oko 0.67V, pad napona na R 10 Oma je odredjen strujom kroz njega. Struju reguliše JFET iznad BC550C. Ako je ta struja 5mA, onda imaš pad napona na njemu 0.05V.U tom slučaju je izlazni napon: 3V + 0.67V + 0.05V = 3.72VNisu svi JFET isti (različiti Idss), pa je najbolje trimerom podesiti izlazni napon, izmeriti otpor, onda staviti fiksni.Može i sa LED: Ako je Vf(voltage forward) 1.8V, onda je izlazni napon: 1.8V(Vf) + 0.67V(Vbe BC550C) + pad napona na R 10 Oma. Može i LED u seriji, može Zenerom,...2SK117GR: Idss 2.6 - 6.5 mA

Kod 2SK117 ima čak BL i GR

Najviše volim kreativitet od Futurleca :)A svi su GR

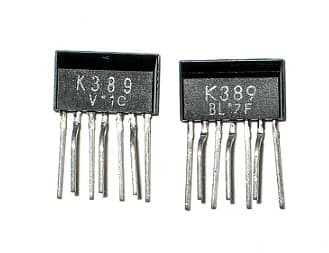

imam i ja BL i vidim da font nije isti.Idss-i su svi u tolerancijama.najbolji komad ima razlika 0.01mA (12.34 vs. 12.35mA), najlošiji 0.12mA (13.61 vs. 13.73mA)Aceton skida slova sa V i sa BL

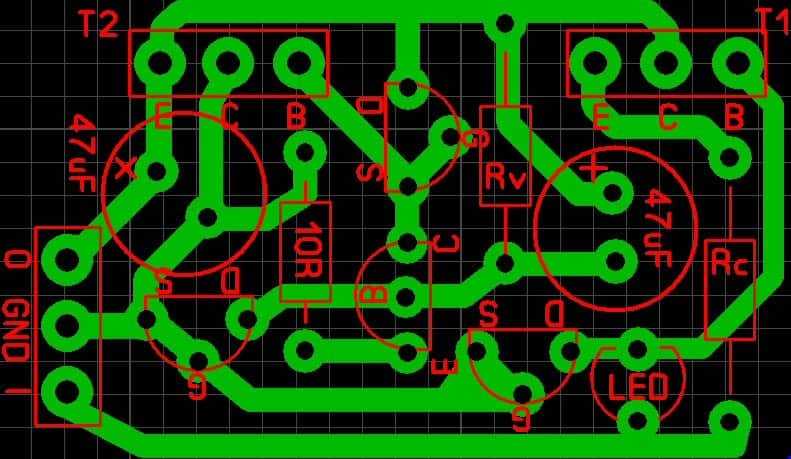

može i to, 30 x 18 mm, jednostrano

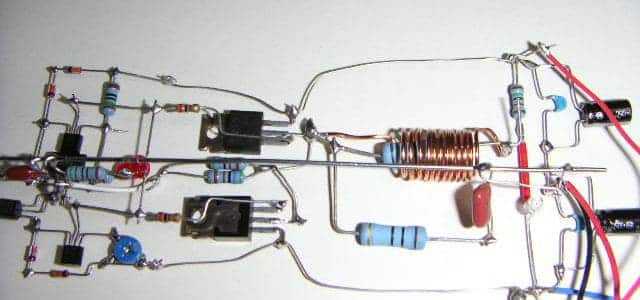

može i p2p...slično tome

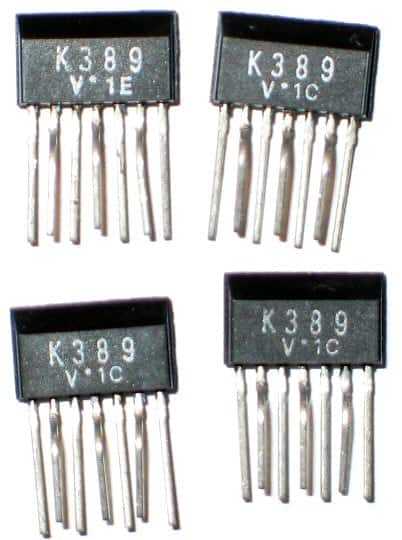

nabavio par komada, mislim da nisu fajkovani... 2SK389V

modifikacija za 1€

čitao od početka dva puta Može i Group buy za 2SK117

Pile, i ja sam sve to isprobao.Da, ima promene u zvuku. Svako petljanje sa ZD1, C1 ili R3 rezultira promjenom zvuka.

Sipi, hvalalemiš G i S zajedno, onda R3 i R5 zamjeniš sa JFETovima.Part count ostaje isti, PCB istaje isti, performanse idu gore :character13:Ako se ide na što niži part count, onda sve poslije Q1 izbaciti i upotrebiti TL431 sa 2 otpornika

može koja napomena u vezi shunt regulatoraUmjesto R3 ispod Zenera staviti JFET, koji služi kao CCS. Ne ide svaki, JFET mora da radi na Q3 Vbe naponu + pad napona na R4.Ima Toshiba fine JFETove sa niskim Vgs(off), kao 2SK117, 2SK170,...Umjesto R5 isto staviti JFET.Umjesto Q3=BC546B, staviti "low-noise" tranzistor sa visokim pojačanjem. BC550C ili slično.Q4 onda ne treba PNP Darlington.Umjesto Zenera bolje koristiti 2 ili 3 LED u seriji, zavisno od napona.
