jel to ozbiljno? LM6181 je CFA, što znači, da se vrednost feedback otpornika ne može birati slobodno. Ako se ide u rešenje sa jednim trafom, onda se stavlja trafo na RX stranu, a ne na TX stranu. Ove male jezgre brzu saturiraju, ako vide DC na primaru, zbog toga je kondenzator neophodan. Zocky, da se vratim nazad, Post #32: - Opamp i feedback otpornik R114 biče tvoja domača zadača - ako ostaviš R116=470R, onda mora biti R1=90R, da dobiješ izlaznu impedansu 75R (470R u paralelu sa 90R) - vodi računa o izlaznom signalu, razina treba biti 1V_pp neterminirano i 0.5V_pp terminirano sa 75R (pp = peak-to-peak), trebaš pravu izlaznu impedansu i pravi izlazni napon. Kao pomoč upotrebi kalkulator: http://www.beyondttl...ulator-vdiv.php - C1 izbaci, jer stvaraš low-pass filter - sa druge strane moraš terminirati (zatvoriti) transmisijsku liniju sa 75R. Ako imaš trafo i na TX strani (nije neophodan), onda otpornik 75R mora biti u primaru. Ako ga staviš na sekundar, onda dolazeči signal vidi reaktivnu terminaciju, koju stvara primar na RX strani. Transmisijska linija se nikada ne terminira reaktivnim elementom nego izključivo otporom. - C2 izbaci - R3 izbaci PS: ima i opamp svoj izlazni otpor od nekoliko Ohma (ne znam koliko, nisam gledao datasheet). Ali kad mu se dovodi feedback, onda se za razinu dovedenog feedbacka smanjuje i izlazni otpor i iz nekoliko Ohma se pretvara u miliOhme. Zbog toga sam izostavio izlazni otpor opampa. Tek toliko, da neko ne zapne oko sitnica PPS: Zocky, puno toga se može naučiti ovde: http://www.diyhifi.org/forums/viewtopic.php?f=2&t=284
-
Puno bolje jer biasiraš MOSFET kroz JFET kaskodu Vidi i Siliconix Application Note AN103.Za Q2 može BC550.Ali....to ti je više CCS nego Open loop preregulator?
-
Ne mogu da editujem, mamicu mu..... CCS1: LED je OK, ali jedan bipolarni nije dovoljno, možda 2 ili nešto kombinovano ili Darlington. Upotrebi 10-100R između LED in Baze Q1 i kondi preko R3. CCS2: C3 nije OK, kroz R13 ti ide "noise" na Gate Q2 CCS3: C1 nije OK, kroz R15, R16 ti ide "noise" na Bazu Q5, cca 30-40dB smanjen noise onda ide na Gate Q4 Traži na Google,kako se prave RC filteri ili upotrebi ovo: FILTERI Hint: JFET(kao CCS)-LED na masu-1K jednim krajem izmedu JFET i LED, drugi kraj na 100R-izmedu otpornika 100uF (low current leakage kondi) na masu, drugi kraj 100R na Bazu (ili Gate). Preko LED (ili više njih) može kondi. Ili OVO , vidi Slika 2, kako je uradio Local Power Supply. R39 i C10 zajedno su RC filtar za Gate Q7.
-

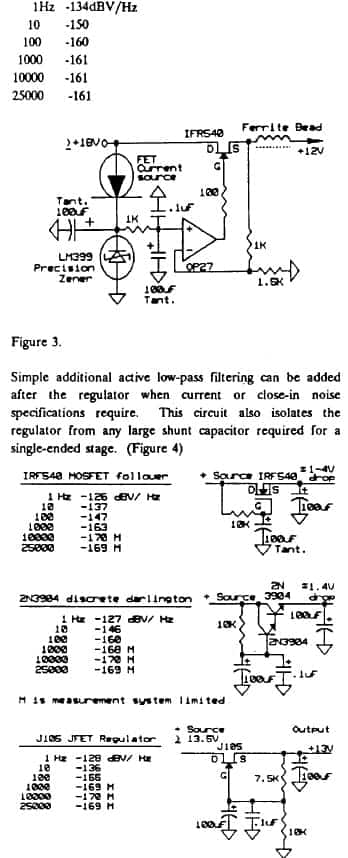

Za diode Schottky ili nešto "Fast & Soft Recovery". Izbaci taj RCCRCC i stavi cap-multiplier sa MOSFETom ili Darlingtonom ili Sziklai ili FETlington ili,.....što ti se sviđa Vidi LINK ili ono što sam prikačio. Ostalo su ti rekli Borko_KA i Impuls.
-
malo stvari zvuči lošije nego opamp u unity gainu
-

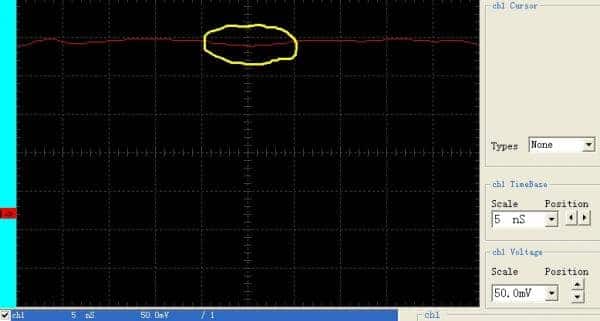

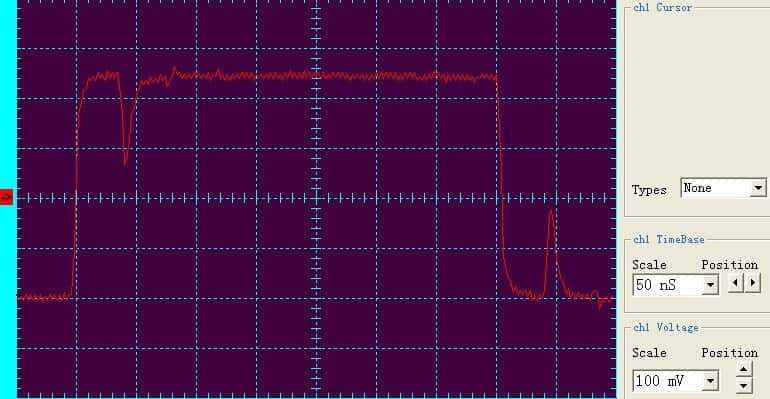

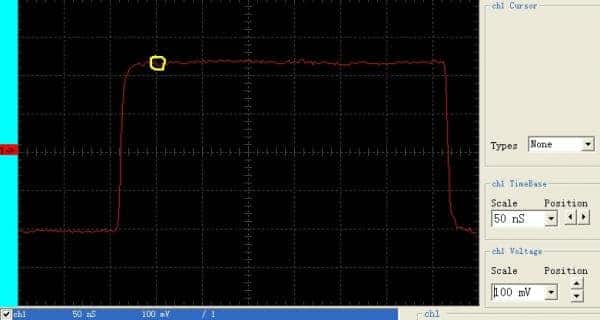

Okruženo žutom iz posta iznad ovog, ali razvučeno na Timebase od 5nS.Ostaje još malo parazitarne kapacitivnosti ali sam lenj da to ispravljam. Nemam toliko zlatne uši (čitaj: nije moj DAC)
-
Vidi sta sam ti uradio od signala, mamavidi sta sam ti uradio od signala ja.Promenio R20,R21,R22,R23, izbacio C17,C18, sad vise nije tako ružan
-
Zen, kad je več bio DAC ozvoren, mogao si da:- izbaciš C17, C18 (100pF, Digital input 1, Digital input 2)- staviš MKP ili MKT preko C12 i C14 (coupling kondići za Digital input 1, Digital input 2)- poigraš se sa R20, R21, R22, R23 i staviš višu vrednost otpornika, jer ti zbog nizke otpornosti feedback otpornika pomeraju digitalni signal u vremenu (jitter)- izbaciš L7805CV za napajanje WM8740 DAC čipova i staviš nešto bolje. Može i šunt, ide struja nešto preko 30mA (koliko se sječam)Vidi prikačen fajl....kako ono pjeva Bajaga..... Vidi sta su ti uradiliod signala, mamavidi sta su ti uradili kondiči C17 i C18Promenili ga, okrenuli ga, sad vise nije tako ljep
-
Pile, ništa ne fali IRF9520, može i to. Nešto mu je mali transconductance, za 1S moraš ga poterati strujom 700-800mA.Ima nižu kapacitivnost od IRFP9240, veča opasnost od oscilovanja. Pazi na hladjenje i SOA (Safe Operating Area), kad tereš MOSFET sa DC.TO-220 nije najbolje kučište, T0-247 je bolje, lakše odvodi toplinu.
-

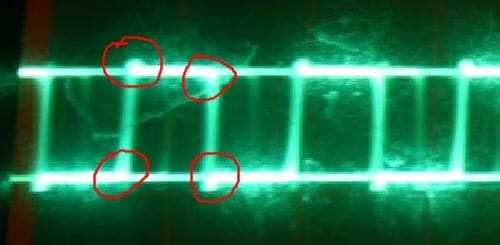

Lukasz Fikus aka Lampizator nema pojma o digitalnom izlazu i specifičnoj impedanciji.... GOLDMUNIZATOR treča slika po redu, vidi se, kako je pogrešno terminisao. Da je samo stavio veču sliku osciloskopa... Uvečana slika...crvenim okruženo, gde se vidi koliko ima pojma
-
možeš izbaciti, radi i bez njih...
-
Potreban jednostavan, ali dobro zvučeći solid state preamp...
Stormsonic je odgovorio/la Nesic's temus u Solid State
no gain = no pain meni se sviđa BORBELY Obavezni su dobri shunt regulatori -

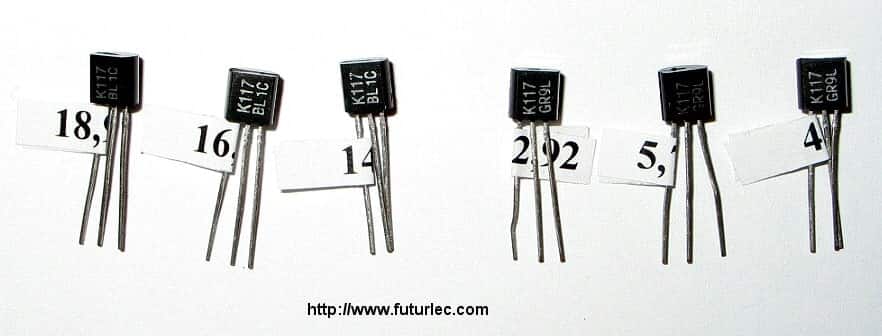

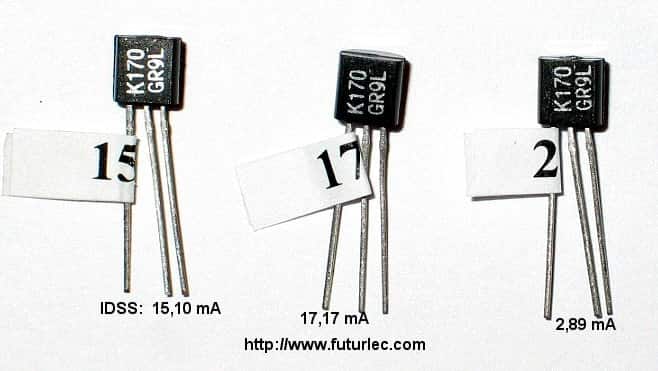

Ako ima R(voltage set) 1000 Oma i prolazi struja 3mA, onda imaš na njemu pad napona 3V.3V + Vbe tranzistora BC550C + pad napona na R (10 Oma) = izlazni napon.Vbe tranzistora je oko 0.67V, pad napona na R 10 Oma je odredjen strujom kroz njega. Struju reguliše JFET iznad BC550C. Ako je ta struja 5mA, onda imaš pad napona na njemu 0.05V.U tom slučaju je izlazni napon: 3V + 0.67V + 0.05V = 3.72VNisu svi JFET isti (različiti Idss), pa je najbolje trimerom podesiti izlazni napon, izmeriti otpor, onda staviti fiksni.Može i sa LED: Ako je Vf(voltage forward) 1.8V, onda je izlazni napon: 1.8V(Vf) + 0.67V(Vbe BC550C) + pad napona na R 10 Oma. Može i LED u seriji, može Zenerom,...2SK117GR: Idss 2.6 - 6.5 mA
-
-
-
