Ta dva Muses opampa vjerojatno obavljaju sav koristan posao odnosno LP filtraciju dok uvaj treći samo radi konverziju sa balansiranog na nebalansirano. Realno je to samo okretač faze tj. buffer. U spoju sa XLR-om na slijedeći uređaj vjerojatno da i ne sudjeluje u ničemu. Kako on prima iz prethodnog stupnja balansirani signal onda se DC naponi prethodnog stupnja poništavaju tako da vjerojatno i ne koristi sprežne kondezatore od Musesa. Oni su korisni u "audiofilskijoj" verziji sa XLR izlazima. Da pojednostavnim, drljalo se puno sa malo efekta kakav bi mogao biti. Tipično početnički Ovaj uređaj treba koristiti spojen XLR (balansiranom) vezom, a onda se treći opamp vjerojatno može i izvaditi, da ne smeta BTW u ovakvoj konstelaciji odnosa moja prijašnja preporuka da se umjesto Bursona koristi AD8620 ili sl, je besmislena budući da kao okretač faze savršeno može koristiti bilo koji niskošumni moderni opamp npr. od Linear Technology koji su tu daleko otišli.... Još ako je strujno potentan na izlazu sva misa završena.

Elektrostatički visokotonac, to sam i mislio, lijepo...

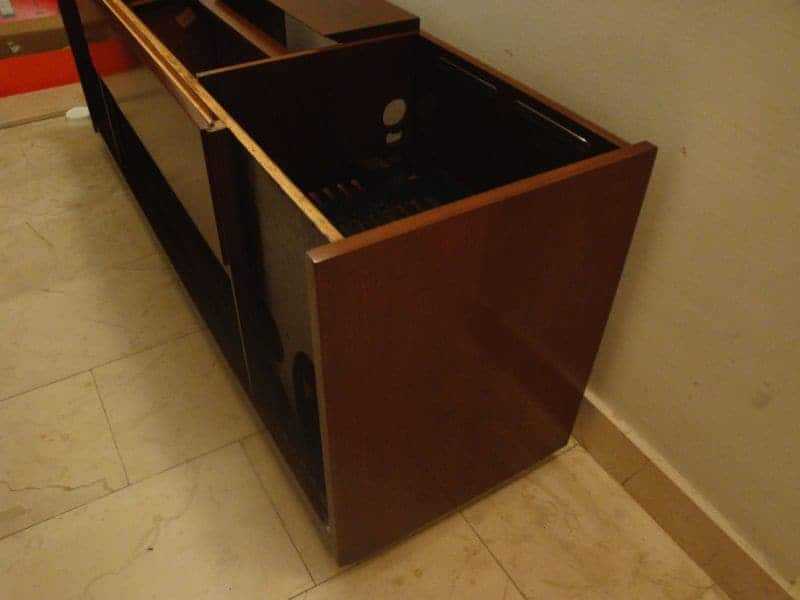

Skoro je nevjerojatno koji ugodan zvuk daju ovakvi stari bolidi. Ovaj Telefunken me još i dodatno iznenadio svojom eufoničnošću. Grundig je po običaju dodatno kompliciran, posebno u mehanici..... Ja bih volio jednu rasnu Sabu iz tog vremena....... U 80% dovršenoj totalnoj reparaciji imam Grundig Rossini komodu pa evo samo jedna sličica iz faza rada da ne otkrivam puno inače je bila krš, skoro za loženje .

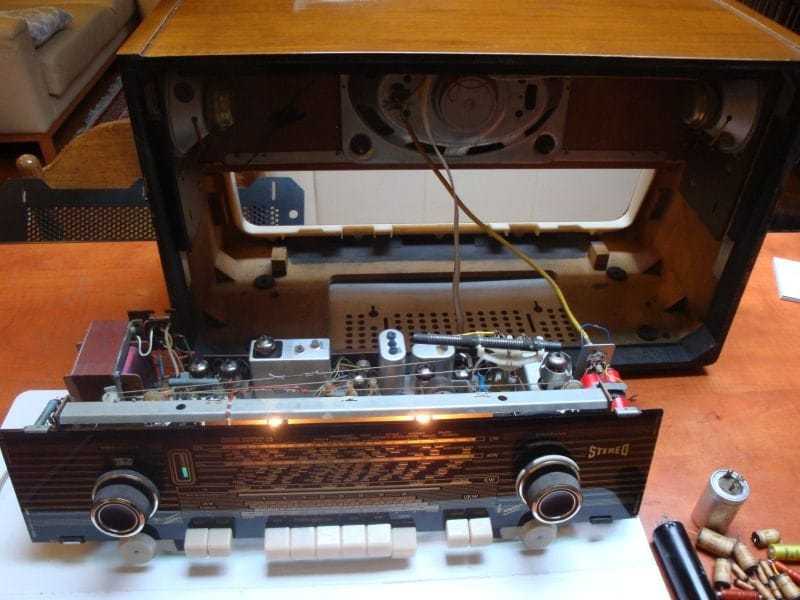

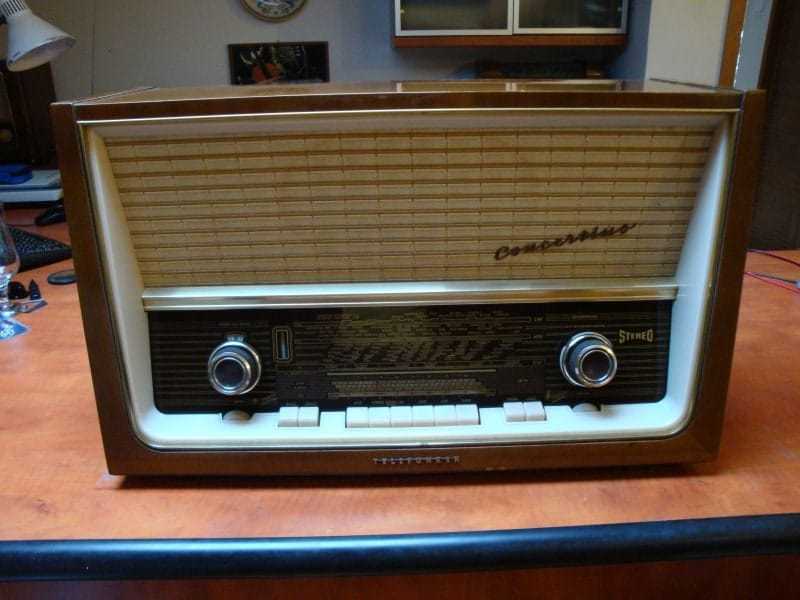

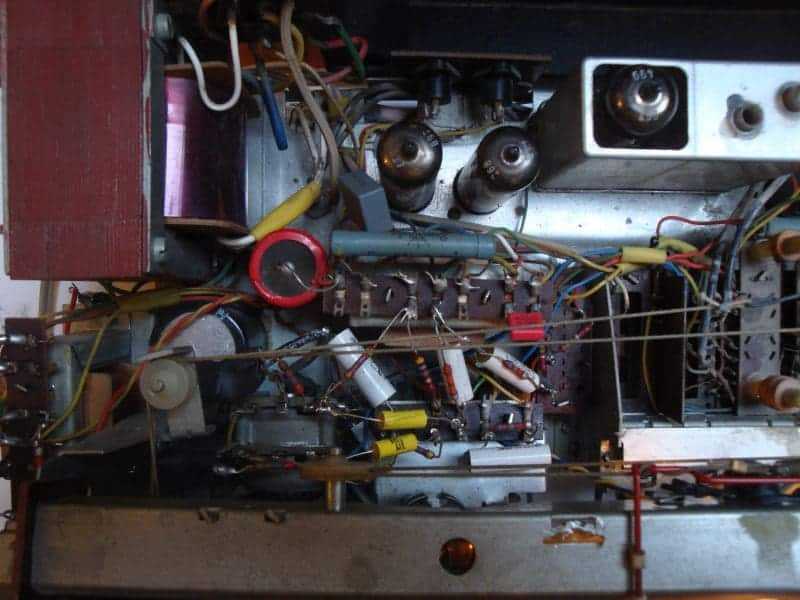

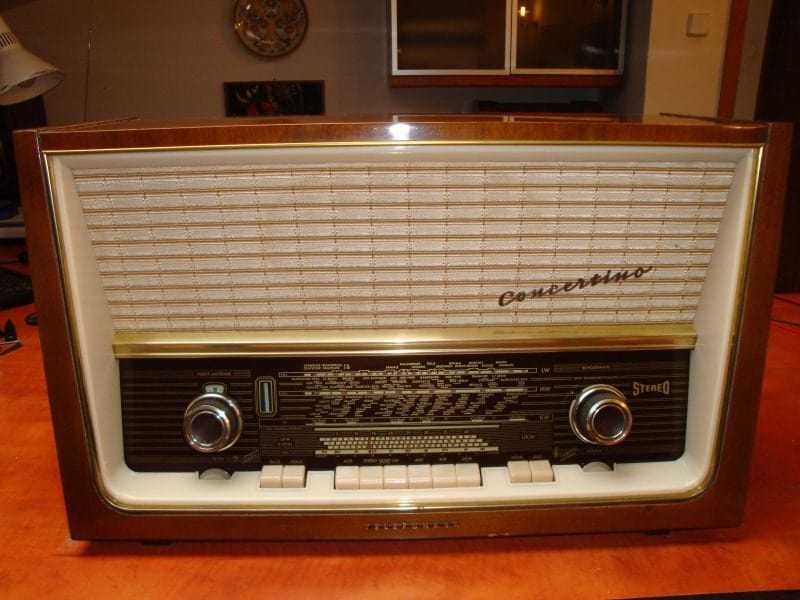

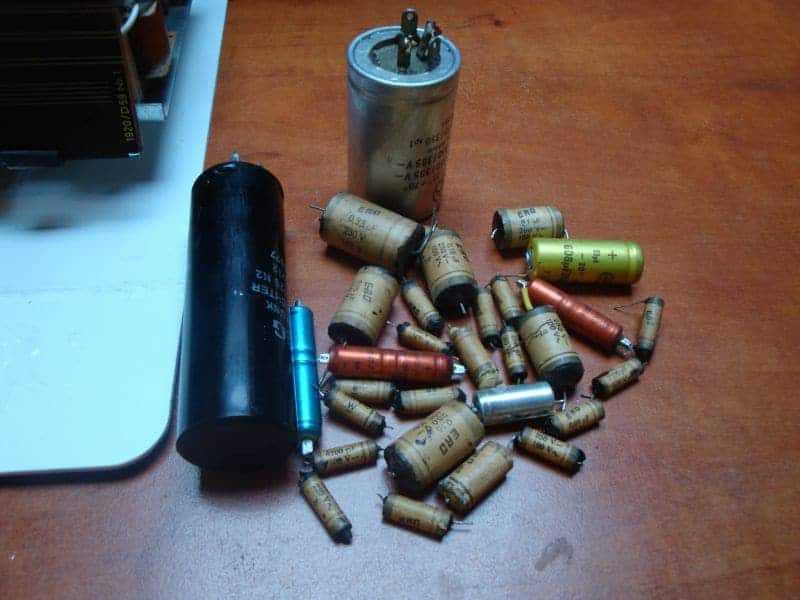

Potpuna reparacija starog Telefunkena. Zamijenjeni svi kondezatori koji stare, zamijenjen opasni selenijski ispravljač, neke sitnice i to je to. Ostalo je još nekoliko stvarčica za odraditi u budućnosti, ali i ovako je spreman na novih 40 godina. inače je estetski u sjajnom stanju, živio u gospodskom stan u i nije paljen zadnjih četrdesetak godina.

Na tim kondezatorima od 4700uF u napajanju prvo izmjeri napon jer postoji vjerojatnost da uopće ne treba kondezator od 35VDC već je dovoljan i kondezator od 25VDC, a onda se s obzirom na dimenzije izbor značajno proširuje. Ako je izmjereni napon 22V ili manje nema nikakve potrebe stavljati kondezator od 35V budući da je i u onom od 25V već neki faktor sigurnosti uzet u obzir pri proizvodnji. Inače deklarirana tolerancija u % odnosi se na vrijednost kapaciteta, a ne na naponske karakteristike. Za blokadu DC napona na izlazu umjesto 100uF dovoljno je staviti 10uF blok kondezator, a tu postoji Wima MKS2 10uF/50VDC koja vjerojatno stane umjesto postojećeg elektrolita. Nabava Burklin ili Ebay. Inače i ovdje je dovoljan nazivni napon od svega par voltii, obzirom da veći napon od toga (realnio par stotina milivolti) nebi smio biti čak i u iekstremno lošem slučaju.

.....i onda sve te fancy žice dođu do transformatora gdje se sa 100 metara zapetljane najobičnije žice zrakom napon prenese na slijedećih XY metara obične zapetljane žice..... ......a prijenosni opseg trasformatora ni blizu HF smetnji..... Inspirativno mi je je ovo pantljičenje prepucijuma pa ne mogu odoljeti, sory na smetnji....

Vozi direktno. Što manje elektronike. to bolje. (Buffer samo ukoliko su interkonekti reda veličine 5m ili više i to ultimativni bufer.)

Pojačalo za slušalice sa prethodne stranice proradilo. Za prvi dan rada utisci su slijedeći: Zvuk je moćan, bez obzira jesu li slušalice 30 omske ili 600 omske sve radi dobro, bez ikakvih smetnji i čujnih problema. Pojačalo je na laidback stranu iako su detalji sačuvani. Bas je definiran i moćan, rekao bih iznenađujuće dobar. Razlika ovog mog u odnosu na originalne postavke je to što su u izlazu BD379/380 umjestoo BD139/140, dok je umjesto MC33078 opampa stavljen MC33077. Na ulazu je 10uF umjesto originalnih 4.7uF, Mislim da su i opampovi i tranzistori kvalitativno ili isti ili bolji od originala. Sprenmam se napraviti jedan poduži tekst sa usporedbom Elliota, TPA6120, LME49600, Dynahia i unaprijeđenog Beyerdynamica. Samo neka me uhvati volja........

A i bilo bi najbolje taj Teradak nekako uvaliti u player tako da njegova I2S veza bude što kraća. Boje da se na USB-u prekida veza nego da je I2S tako dugačka.

Imaš sada na ebayu gotove I2S switchere, mislim da bi trebali dati bolji rezultat nego ovo sa relejima. Nije skupo za isprobati.... http://www.ebay.com/itm/5V-Two-way-Audio-I2S-Switching-Module-DIY-Kits-can-Connect-Self-locking-Switch-/201377752110?hash=item2ee30ca42e:g:3W8AAOSwHQ9WaXvu http://www.ebay.com/itm/Two-way-audio-I2S-switching-module-1-PC-/261743705355?hash=item3cf123fd0b:g:vt8AAOSwa39UwGmg

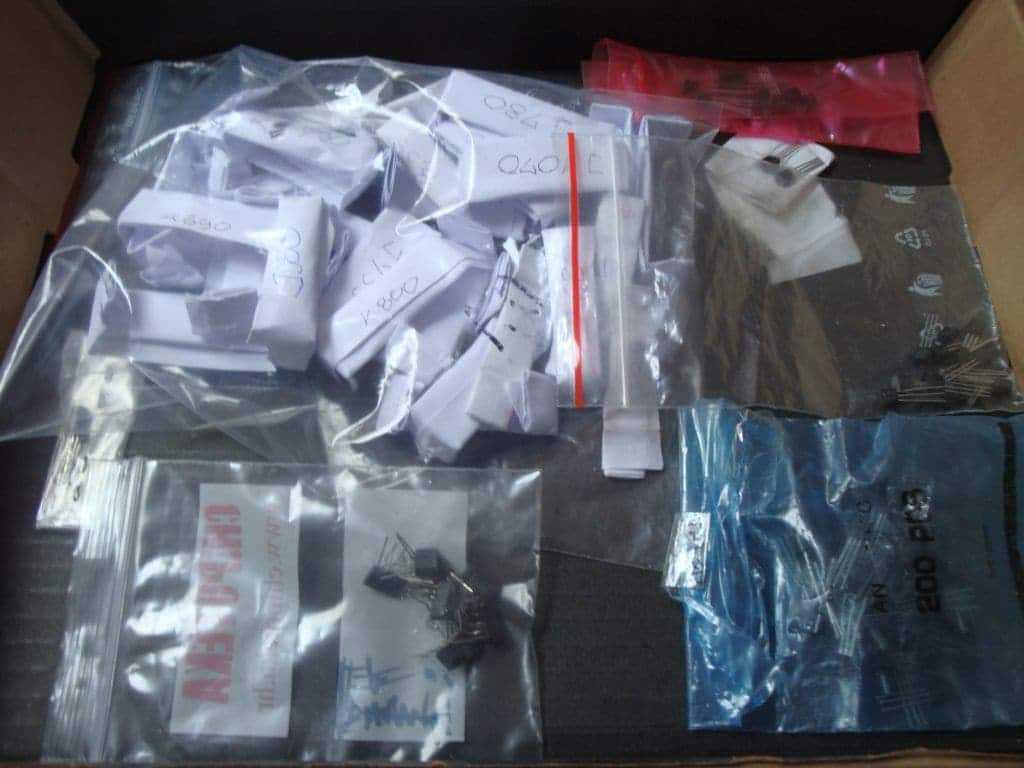

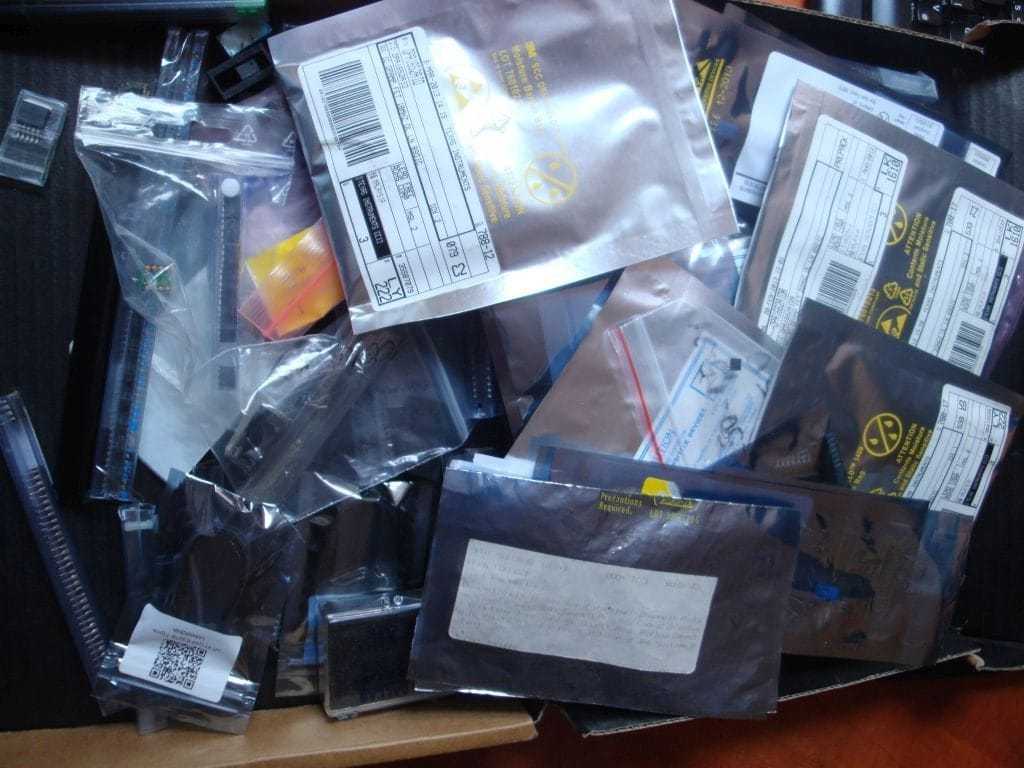

Za one koji nas žale siromašne, malo bahaćenja..... Dolje - Opampovi za odabir (imam još jednu ovakvu kutiju samo se negdje zagubila u skladištu Gore - Bogatstvo što ZZZ kaže. Koliko li su tek ovi jotaši iz skojevaca, a tek ovi uduplo Ovi brojevi što pišu su im izmjereni Vgs - ovi

Pa to je sve u redu. Većina ciljane skupine kupaca ima priliku napraviti upgrade bez puno znanja i rizika. Čak je i marketinška agresivna kampanja vjerojatno uspješna samo upravo to mi žulja po žulju, jer pišu budalaštine. Istina, ovakvi su u manjini pa se to neće osjetiti u prodaji... malo šale..... "Ručno upareni fetovi" WTF? Sve i da postoji i nekakvo strojno uparivanje kako bi smo znali tko je precizniji? 0,5% TKD mislim ono neš ti parametra, a što je u biti potpuno besmisleno u bilo kakvoj opciji izrade sa fetovima. 50 ppm WTF?, ali to nije isti kurac što i 0.5% Pasuse teksta tipa manje struje i napona, bolje perfomanse najbolje da ne komentiram.... ja tražim opampove koji troše što više jer im to daje nenadoknadive prednosti......

Uh što si skriboman Da budem iskren ja sam te Audiofeel opampove kupio iz čiste znatiželje da provjerim svoje iskustvo po sistemu " daj da vidimo ima li tu nešto, je li se nešto novo dogodilo". Čak je i taj AF poprilično sofisticiran sa internim regulatorima, kaskodama itd. sve što treba za Jfet na ulazu i izlazu. Jfet bi ipak trebao biti neki audiofilski korak naprijed u odnosu na klasične fetove ili bipolarce. Srećom da je bilo na nekoj aukciji tako da nije trebalo puno platiti. Dobro je to, ali ništa spektakularno. Na kraju ću s njima napraviti neki mini preamp ili ih ubaciti u kakvog integrirca.... Iz sličnog razloga imam i gomilu HDAM pločica za koje sam nabavio NPD5564 i od toga već nešto i očekujem. SK170/sj74 nešto još imam.... Vidjet ćemo i to........

Eh što se sve ovdje na forumu prepravljalo, polako.... Za jedno popodne zamjenim dvadesetak SMD opampova, ubacim komplet nova napajanja na bazi shunt regulatora itd, stavim nove visokoprecizne oscilatore....... To ti je DIY..... Evo ovdje nešto petljam na temu DAC-ova, stari je post sada je dosta napredovalo..... http://www.diyaudio.rs/topic/7594-dac-šta-kupiti/?do=findComment&comment=218947

Probaj AD8620, eto......... Kao LP filter u DAC-u je odličan, a može ti se desiti i 0VDC na izlazu pa onda idu vani i kondezatori.....itd....... (Taj opamp nije baš puno razvikan jer mu je radni napon 13VDC pa ga nekad ne možeš samo uštekati, a i SMD je tipa). That's the secret.

Kada iskusni samograditelj (poželjno i elektronički obrazovan) vidi modul koji ima 12 tranzistora od čega dva feta na ulazu i dva feta na izlazu (kako kažu) vrlo lako je konstatirati da se radi o elementarnom opampu kakvog je taj isti samograditelj sastavio barem desetak puta. Nije audio biokemija da se išta pametno dogodilo u posljednjih dvadesetak godina na polju pojačala i sl. Zato mi i ne možemo ostati zabezeknuti, samo mrtvo hladno konstatiramo činjenice . NHF (ne zamjeri i uživaj) .

Sve što je Asahi Kasei napravio od AK4393 do posljednjeg AK4497 je negacija pojma "digitalni zvuk" tako omraženog našim ušima

S obzirom koliki je izbor opampova, samo treba naći optimalni i onda je to bolje od petljanja sa diskretnim opampovima. To je jedan od razloga zašto ja ove svoje još nisam upotrijebio..... BTW u taj Teac je šteta bilo što staviti kad se za 150-200 dolara može kupiti JLS koji je za ovog svemirski brod. DIY! Da se malo podsjetimo: http://www.diyaudio.rs/topic/8171-jlsounds-pomoc-pocetniku/#comment-234614

Imam ja neke Audiofeel diskretne opampove, kažu da su bolji od Bursona.

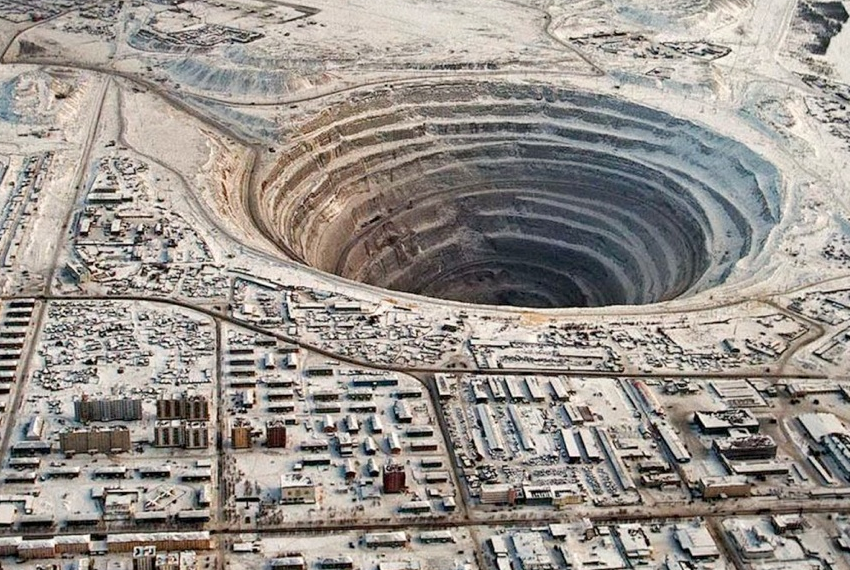

Tema je što se radi, a ne što je gotovo.... BTW rupu je najpreciznije označiti "in situ"

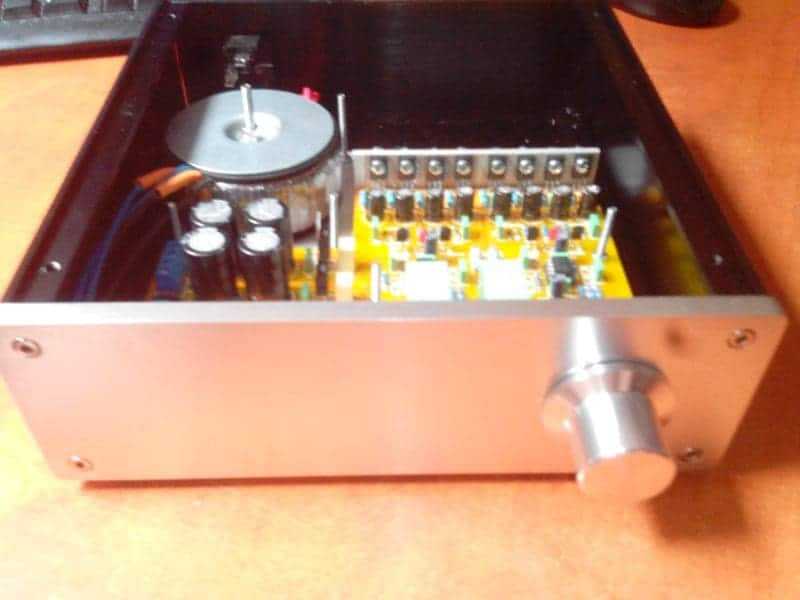

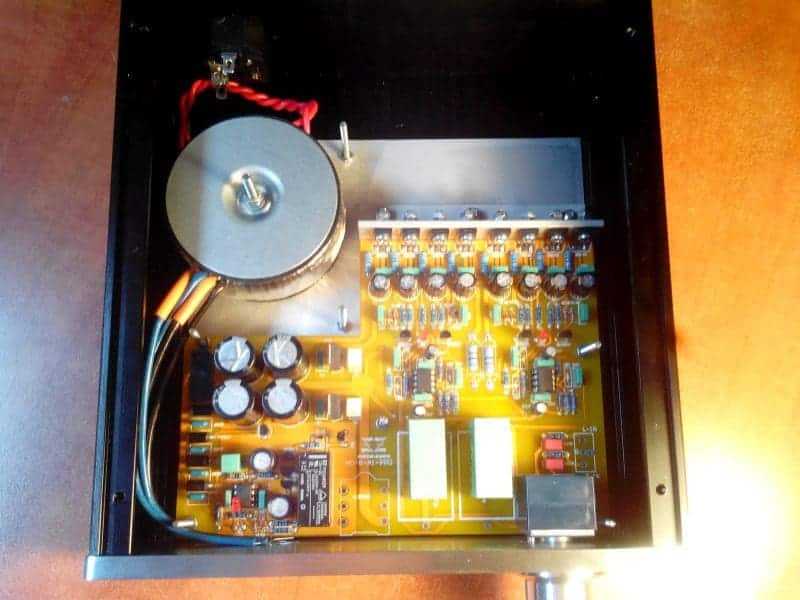

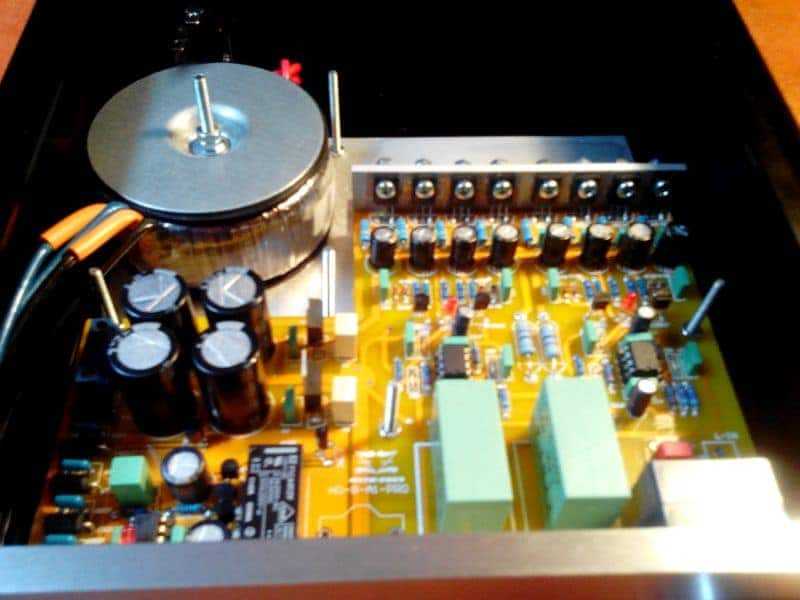

Još jedno easy e-bay DIY pojačalo za slušalice. Kinezi ga krstili sa HD-8-A1-PRO, a radi se o unaprijeđenoj verziji Beyerdynamic A1 (A2) pojačala.

E a treba puno kopat...

Je je. U Sibiru će naći dolare

Kod tih stopa nezaposlenosti (slično je i u Hrvatskoj) imaš situaciju da su socijalistički zavodi za zapošljavanje propali pa se ljudi više nigdje i ne evidentiraju pa kao pada nezaposlenost, ali istovremeno pada i zaposlenost......

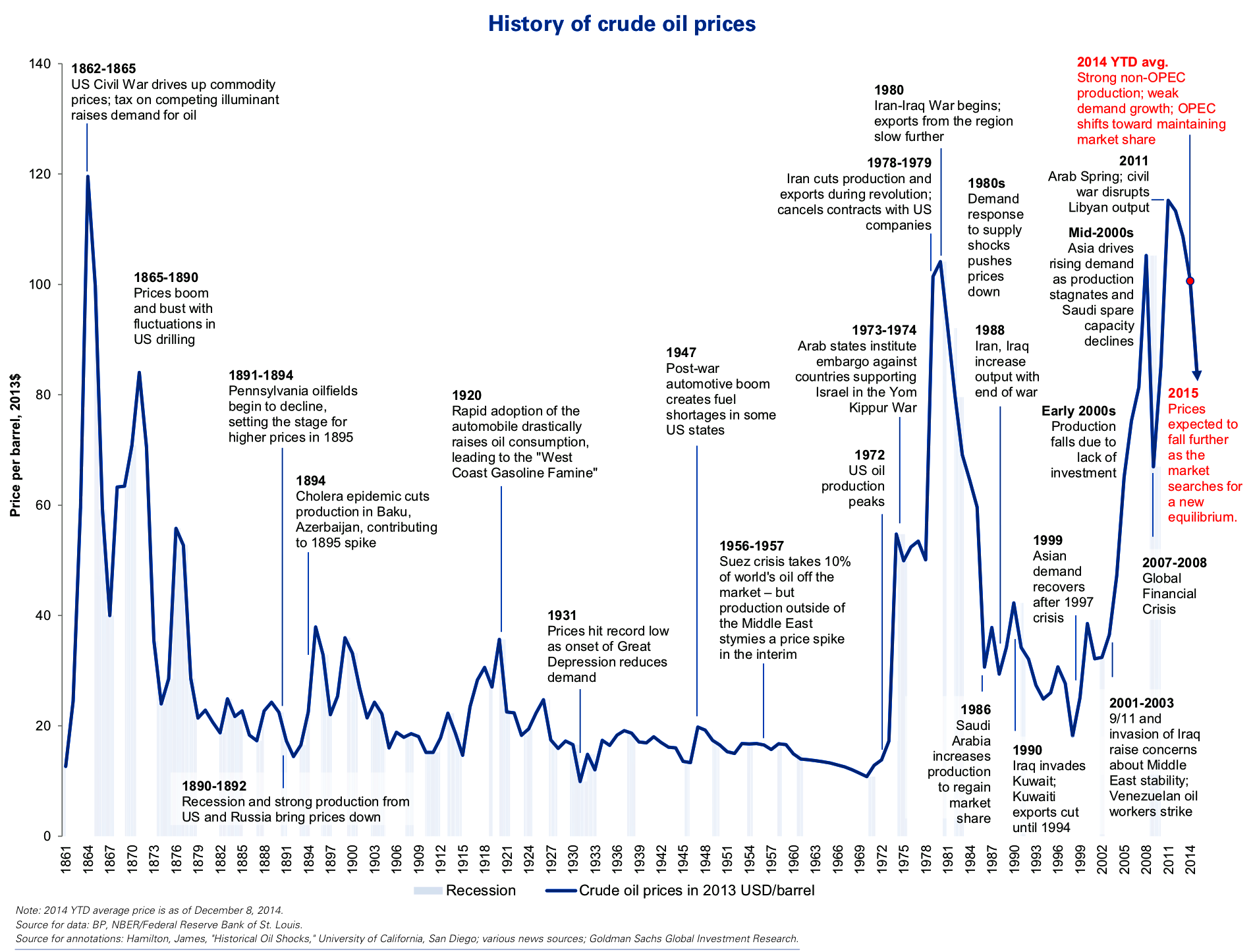

BTW ... s obzirom na trenutno stanje oko nafte i razvoj novih tehnologija (obnovljivi izvori) za 10 godina završiti će u srednji vijek....
