Sluske su samo u perspektivi. Nije tesko naci majstora za trafo, znam par njih i nisu skupi. Jel neko radio IV konverziju SRPP -om uopste (sa nekim drugim dac-om). Da li je ovakvo resenje lose samo za tda1541 ili generalno.

Naponski je oko 5Vpp, slusalice 32oma

Necu jos da ceprkam, sve je skarabudzeno i nalazi se u plasticnoj kutiji od marantz-a. Kad ga budem prepakivao prepravicu da bude ukrsteno i probacu. Uradicu i iv sa opovima pa cu uporediti. Da li bi mogao da prikljucim slusalice na ovakav lampaski izlaz ?

Idealno bi bilo da su sve 4 triode istih kka. Ukrstanje mi ne garantuje da ce biti isti napon na oba kanala. Ostavicu ga za sad ovako jer je zvuk odlican.

Cevi sam spojio kao sto vec rekoh po jednu za svaki kaal, dakle nisam jednu odredio da bude aktivno opterecenje za oba kanala. Veceras cu probati zamenu mesta. Inace na osciloskopu je naizmenicna komponenta oba kanala jednaka. I pored toga sto ovo resenje nije dobro za Tda1541 i pored ove razlike u naponima zvuk je znatno bolji. Da dodam samo jos to da je ovaj hladnjak za 7805 preveliki jer ni posle 2 sata rada nije ni mlak. Zamenicu ga necim manjim !

Ovo je taj napon

Zanima me kako bi mogao da se aplicira filtar za NOS u ovom kontekstu sa lampama. Pretpostavljam neki RC filtar sa rezom oko 22 KHz-a i vecom strminom ali problem je faza.

Hehe, ne majstorisem ja tolko zbog boljeg zvuka kolko zbog meraka, bolji zvuk je samo nagrada. Probacu i tu IV konverziju sa opovima. Jednu stvar smo ovde zaboravili a to je analogni filtar iza DAC-a.

nema nicega na zvucnicima dok se ne pusti muzika na squeezebox-u, samo muk ;o))). Manje me buni to sto je napon razlicit, vise me buni to sto je njihov zvir jednak anodnom naponu, kao da su lampe redno vezane na taj napon a nisu.

za IV konverziju pogledati semu DAC-a pedje rogica.

Slazem se ali mi je bilo interesantno jer sam prvi put u zivotu uzeo lampu u ruke a i zvuk koji se dobija je stvarno izvanredan. Napravicu i konverziju sa op-ampovima i fetom kad budem u prilici da narucim neki kvalitetan opamp iz sveta pa cu tada uporediti. Najveci problem je kod nas nabaviti kvalitetne kondove i operacione, a ove lampe i pio kondove sam relativno lako i jeftino nabavio. Ono sto je za sada sigurno je da je lampizator znatno unapredio zvuk u odnosu na stock varijantu analognog dela marantz cd56 pljera.Hehe, bice i raster DAC-a sa WM8740 ;o))). Fikus kaze da su ove 6n2p najbolje za tda cip ali probacu i 88-ce ako imaju isti napon grejanja

Ovo je shema za jedan kanal i jedna lampa (obe njene triode) se koriste za jedan kanal. Signal sam "vadio" sa katode mada sam nasao na istom sajtu i semu koju ti pominjes ali ipak mislim da je u pitanju greska jel kao sto i sam vidis Fikus je dosta aljkav. Ovako kako je sad zaista lepo svira, ne mogu da nadjem neku zamerku za zvuk. Bilo me je strah od aliasing-a zbog izbacivanja oversampling-a i otvorenog karaktera mog amp-a (piletov Menuetto) ali nema ni traga neprijatnim visokima. Preporucujem svima da Tda1541 hlade na neki nacin, Ja sam to ucinio bakrnom plocicom namazanom pastom za hladjenje i pritegnutom za kuciste cipa koncem. Sada mi ostaje sam da sva ova creva lepo spakujem u neku odgovarajucu kutiju i jos ako i napjanje odradim na raster plocici bice to raster DAC a ne DAC od cd plejera ;o)))

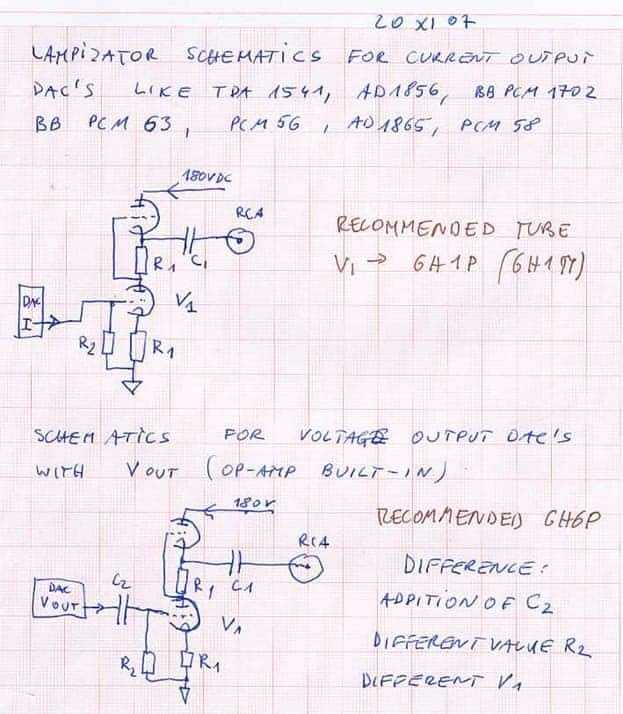

Evo i sheme. Za pojacanje cu da vidim na osciloskopu veceras. Da napomenem samo da sam svaku lampu koristio za po jedan kanal. Grejanje je 6.3VDC, R1=91 om, R2 = 200 oma. Mase sam uzimao iz jedne tacke, bruma i suma nema ni malo

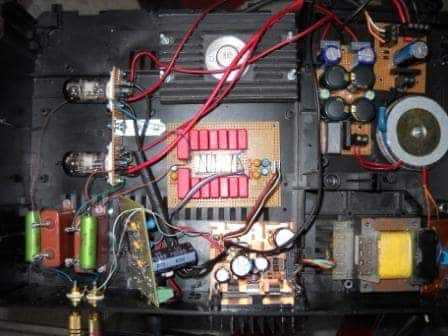

Evo ugradih i svetiljke. Zvuk detaljniji,dinamicniji, pozornca mnogo bolja, nisam bas primetio da je zvuk topliji iako se radi o lampama (6n2p u srpp-u). Ono sto me buni je to sto sam na drugoj anodi na jednom kanalu dobio oko 90V a na drugom oko 110V a anodni napon mi je 200V.

To jeste alps ali najverovatnije izvadjen iz mini linije ili cd plejera !

ima na limundu ;o)). Ja narucio iz mouser-a

lock

Film je bolest nevidjena. Nervira me to sto se potencira da je to stanje kod nas ,a ne da je doslo sa zapada kao i svo zlo

PP- Puno Para

Hehe, tako je ispalo na kraju ;o))). Problem je kao sto sam rekao u smd kondovima jer ima vrlo malo mesta za lemljenje novih kvalitetnijih. Sigurno je ovo bolje reseno kod nekih CD plejera vise klase nego sto je ovaj marantz. Ni ja nisam planirao da ce ovako da bidne jer nisam znao kakav je layout oko DAC chipa. Jedva cekam da zasvetle lampice ;o))

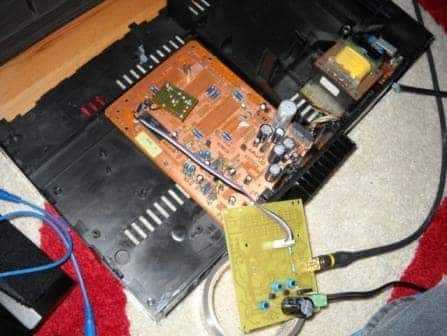

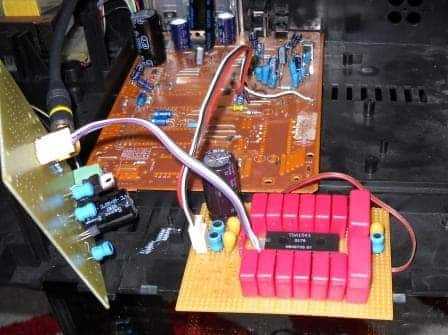

Evo najjeftinijeg nacina da se napravi DAC. Potrebni sastojci : stari CD plejer sa TDA1541 (u mom slucaju marantz 56), s/pdif risiver i malo kalaja ;o))). Risiver je ustvari DAC sa 1543 sa GB-a, bez Dac cipova. Najpre sam sa ploce cd plejera skinuo sav visak delova tako da je ostalo samo napajanje,Tda1541 i izlaz sa lm883(bljak fuj). Naravno transport (neisparavan) i displej sa dugmicima odmah izbaceni. Inace ovaj marantz je 99% slican sa Philips-om cd460 za koji ima sema na netu.Posle prvog povezivanja odmah nevolje. Naime kada bih smanjio "volume" na mom Squeezebox-u jedan kanal je bio veoma izoblicen. Ova pojava se smanjivala sa pojacanjem volume-a na SB-u. Sve sam pokusao ali izoblicenja na desnom kanalu nikako da nestanu. Zatim sam izvadio DAC i na posebnoj raster plocici sastavio "novi" DAC jer se na fabrickoj stampanoj ploci nikako ne mogu staviti neki drugi ecoupling kondovi osim onih budjavih smd-ova. Umesto njih stavljene Wima mpk 220nf (470uf za MSB). Svako napajanje dobilo filtar sa 47uH na red 110uF tantal +100nF MKS wima. Nakon prikljucenja, izoblicenja vise nema, sve lepo radi.elektroliti u napajanju (nichicon) zamenjeni sa 10000uF za +5 i -5 i 68000uf za -15V. Nazalost Jamiconi i slicna boranija jer bolje nema da se kupi ;o)). Zvuk mekan, topao, nenametljiv ali pomalo zatvoren,muljav bas. Sledi lampizator na izlazu, a fabricki PCB cu preseci tako da ostane samo napajanje. Jos samo da se sve to moze smestiti u neku manju kutiju od 43 cm ;o))))

Trebam da od Philips Cd460 plejera napravim DAC. E sad on ima Tda1541 bez A a posto mi S/pdif risiver sa CS8416 ne podrzava da hardverski konfigurisem da bude reklokovan, moracu da DAC koristim u NOS modu, bez digiralnog filtra. Zato me i zanima razlika izmedju ova dva DAC-a ali prvenstveno u NOS modu. Ako je zaista primetna zamenicu cip ako uspem da nadjem ;o)
