BokiTokiVoki

Amp za slušalice HeadAmp - pitanja !!

67 posts in this topic

Krenuo sam izradu jednog jednostavnog ampa za sluške.

Napajanje je sa 7815/7915 i sastavljanje je prošlo brzo i bezbolno. Izmerio, i stvarno, na izlazu +15,3V i -15,3V (bez opterećenja). Shema uglavnom liči na sličicu ispod. Po preporuci, koristit ću to jedno za oba kanala.


Amp će biti na bazi LME49710. Ali, dok sastavljam i vežbam se, nabavio sam prvo TL071. Rekoh, ako treba nešto da spalim, neka bude taj jeftiniji. Iz istih razloga na izlazu su BD139/140, ali se ima i nekih boljih. Shema:

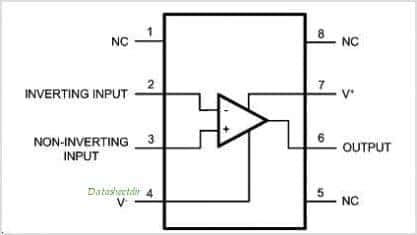

I tu je prvo pitanje. Ako sam dobro shvatio, LME49710 invertuje signal, pa na 2- nožicu se dovodi +signal a na 3+ se dovodi -signala tj. masa. Da li je tako i kod TL071 ??

Share this post


Link to post
Share on other sites



Drugo pitanje. Da li sam dobro shvatio da odnos R1 i R2 određuje pojačanje? Npr. R1=1k Ohm a onda zavisno od impedance slušalica odredimo pojačanje sa R2? Za do 40 Ohma može i R2=1k pa do 9k za 600 Ohma.



Treće pitanje. Kod OPA pin 7 je za V+, a pin 4 je za V-. Pošto je za napajanje 49710 preporučeno +/- 15V, da li to znači da je njegovo i napajanje izlaznih tranzistora na istoj liniji?



Četvrto pitanje. Decoulpling napajanja OPA ide sa 10uF+0.1uF (blok blizu, na nožicu OPA). Da li može taj od 10 uF polarizovani? I jel ide (pin7) + na +napajanja a -  na GND, i (pin4) - na - napajanja a + na GND?





Share this post


Link to post
Share on other sites



Peto pitanje. Trimeri su podešeni na 9.2 kOhm (izmereno). Koji položaj (vrednost) treba da bude pre prvog uključenja? Pretpostavljam ovako, veća vrednost je manja struja, a onda se "odvrće" ka manjem otporu dok se ne dobije željena mirna struja? Verovatno ću ići na oko 30-50 mA.



Šesto pitanje je nastavak na prethodno. Da li pre uključenja ampa zakačiti npr. otpornike od 33 Ohma kao opterećenje?



Sedmo pitanje. GND kod napajanja se spaja na nule trafoa? A onda se to spaja na masu (GND) i od ulaznog i od izlaznog (pojačanog) signala?

Share this post


Link to post
Share on other sites

1. ne. kod tl je obrnuto 2 i 3.

2. da.

3. da.

4. 10u polarizovani + blok paralelno. ima na semi kako ide.

5. stavi trimer na pola a struja ne treba (ne mora) 50mA.

6. za svaki slucaj, ipak je sugavi solid state :)

7. sve mase u jednu tacku.

Share this post


Link to post
Share on other sites

Hvala, Sax.

Dosta toga sam (kao) znao. Pitanja sam postavio jer sam hteo da budem siguran.

Ako neko ima nešto da doda, nemojte da se stidite. :)



Share this post


Link to post
Share on other sites

ako ne proradi iz prve (usta sumnjam) ili ako se (ne daj boze !) osmudi, ne tuguj.

dacu ti semu hibrida.

ja imam kineza - NE5532 + 6J1.

radi odlicno dok ponekad ne poludim i prikljucim my precious Sennheiser HD 424.

od 2 kilo oma. e bato moj, tu se mnogi preampi ukake.

Share this post


Link to post
Share on other sites

Pa, za 2k Ohma sluške treba napajanje od barem +/- 20V, po mogućnosti 25-30V (pojačanje x15), tu je cela kvaka.

Share this post


Link to post
Share on other sites

kad poludim, ce da napravim full lampasko.

oko 1W snage i vozi misko.

tebi konkretno ce da zavrsi posao solid state.

imas, da kazem, normalne slusalice :)

Share this post


Link to post
Share on other sites

55 Ohma, biće jednom i 250, možda i 600. Zato sam na pločici već namestio biranje paralelnog otpora (pojačanje) preko jumpera (7.5, 3.75, 2.04 i 1.6)

Share this post


Link to post
Share on other sites

Nije tl obrnuto 2 i 3 nogice nego isto kao lme. Boki ima negde na netu sema sa lme49600 pa ti ne trebaju tranzistori

Share this post


Link to post
Share on other sites
